苏格兰轭式直线往复拨叉传动结构

　　这套拨叉传动结构基于苏格兰轭机构原理设计，核心是将旋转输入转化为稳定的直线往复输出，在自动化生产线的工件移位、工装夹具的往复切换、小型输送线的分料拨料工位有着广泛的适配场景。不同于常见的曲柄滑块结构，苏格兰轭形式的拨叉在整个行程段内的运动线性度更优，不存在曲柄滑块在行程端点的急回特性偏差，对于需要匀速往复动作的工位来说，能大幅降低运动过程中的冲击载荷，减少配套驱动端的负载波动。

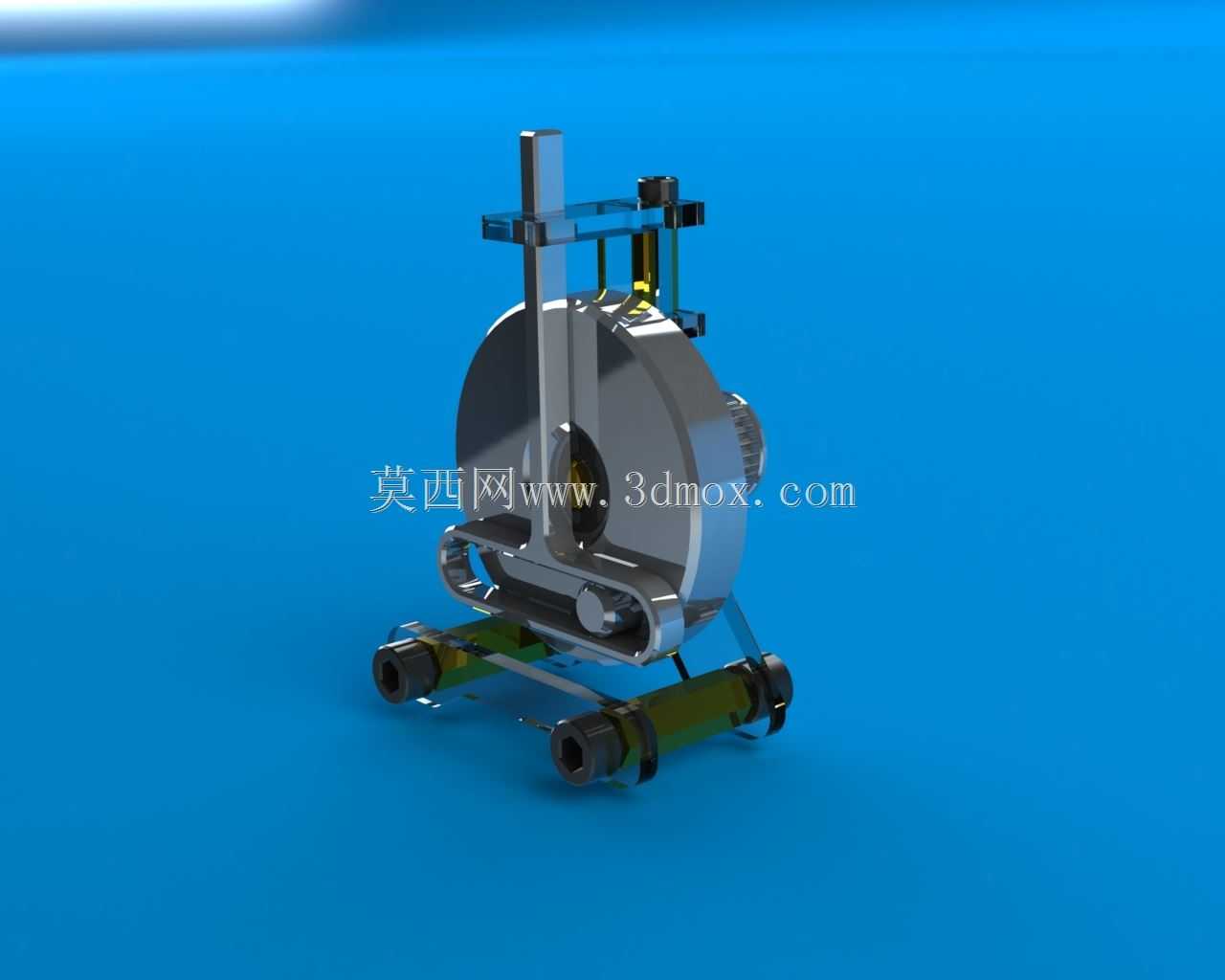

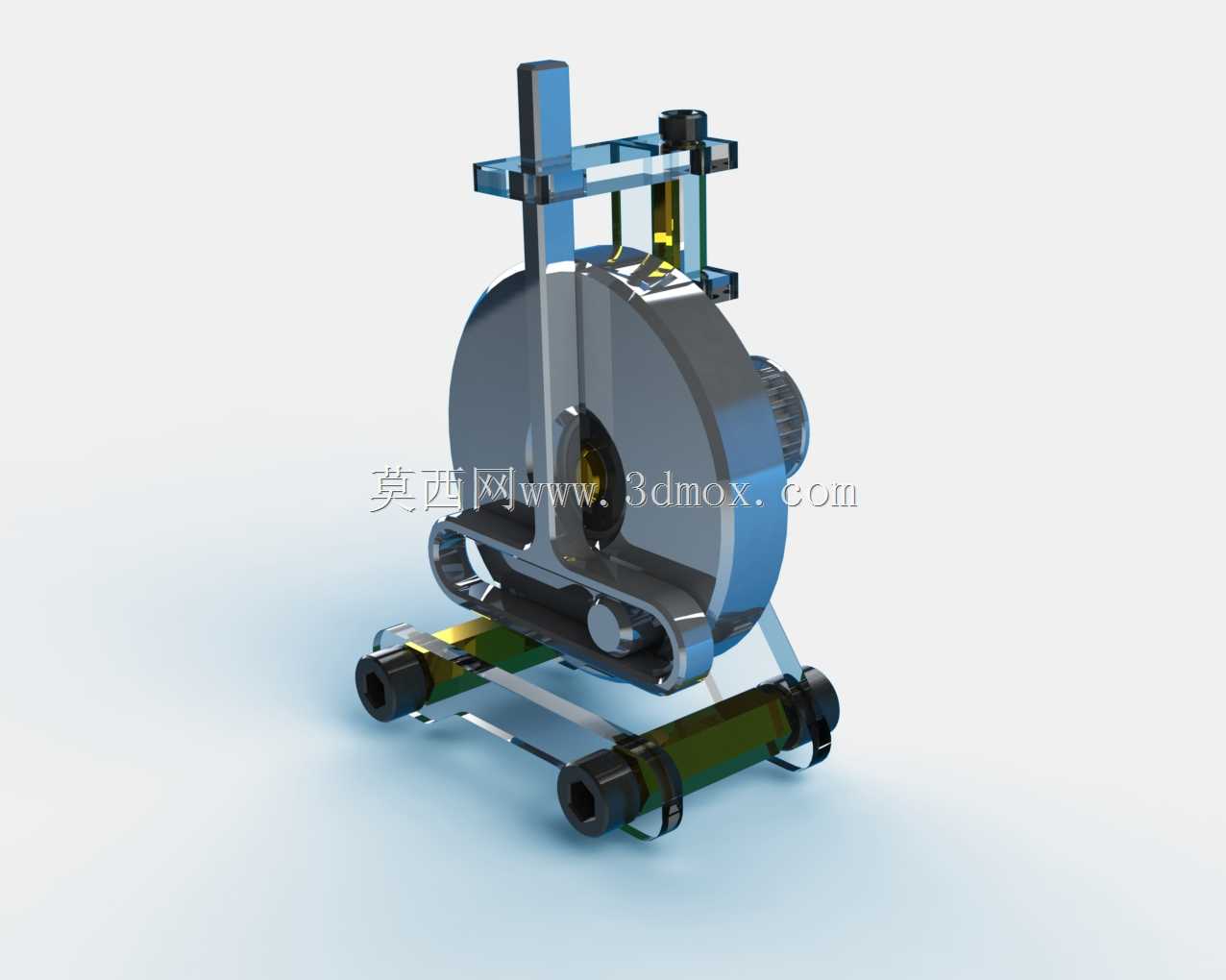

　　从结构组成来看，整套机构以中部的圆盘形轭架作为核心传动载体，圆盘上开设的通槽与拨叉的滑动销配合，当输入轴带动圆盘做整周旋转时，滑动销在槽内做相对滑动，同时带动轭架沿两侧的导向轴做直线往复运动。两侧的导向轴采用双轴平行布置的形式，相比单导向轴结构，能完全抵消传动过程中的偏转力矩，避免轭架在往复运动中出现卡滞，导向轴与轭架之间的滑动配合段预留了足够的配合间隙，既保证运动顺滑，也给加工装配留出了合理的公差余量，不会因为单件的加工误差导致整组机构装配失效。

　　设计过程中针对螺纹类紧固件做了简化处理，没有构建真实的螺纹牙型特征，这类处理在装配体设计中是常规操作，既可以降低整个模型的特征数量，提升软件运行流畅度，也不会影响装配关系的表达，所有螺纹连接位的安装尺寸都按照对应标准件的公称尺寸预留，实际生产中直接选配对应规格的紧固件即可完成装配。公差设计上，整套机构的运动副配合面没有标注过严的形位公差，对于滑动配合面采用基孔制间隙配合，非配合面则按照通用机械加工的自由公差执行，能在满足运动精度要求的前提下，最大限度降低零件的加工成本，适配普通机加工车间的加工能力，不需要高精度的加工设备就能完成整套零件的制作。

　　安装边界方面，整套机构的底部两个平行安装轴为整机的固定基准，安装轴的轴端预留了紧固件安装位，可以直接通过压块或者轴座固定在设备的安装基板上，不需要额外设计复杂的安装转接结构。整套机构的横向行程由中部圆盘的偏心距决定，本结构的偏心距设置兼顾了常规拨料工位的行程需求，不会因为行程过大导致机构整体尺寸冗余，也不会因为行程过小无法满足工位的动作要求。机构的整体外轮廓没有突出的尖锐结构，所有运动部件的活动范围都在安装基准的投影范围内，安装时不需要额外预留过大的安全避让空间，能有效压缩整套工位的安装占用空间，适配设备内部紧凑的安装布局。

　　在实际工况适配中，这套拨叉机构可以适配低速往复的运动场景，输入转速不需要过高，就能满足常规工位每分钟数十次往复的动作需求，运动过程中轭架的受力始终沿导向轴的轴向传递，不会产生额外的径向载荷，能有效延长导向部件的使用寿命。滑动销与轭架槽的接触部位采用面接触形式，相比点接触的传动结构，接触应力更小，长期运行也不容易出现接触部位的压溃磨损，日常维护只需要定期在滑动配合面添加润滑脂即可，不需要复杂的维护操作。

　　从建模逻辑来看，整个装配体采用自下而上的建模思路，每个零件都独立构建后完成装配配合，所有配合关系都按照实际装配的约束添加，不存在过度约束或者约束缺失的情况，转动副、滑动副的约束都完全还原实际的运动自由度，直接在软件中就能驱动圆盘旋转，模拟整套机构的完整运动过程，方便设计人员在方案阶段就验证运动轨迹是否存在干涉，检查各个运动部件在行程端点是否会出现碰撞，提前规避设计阶段的潜在问题。
