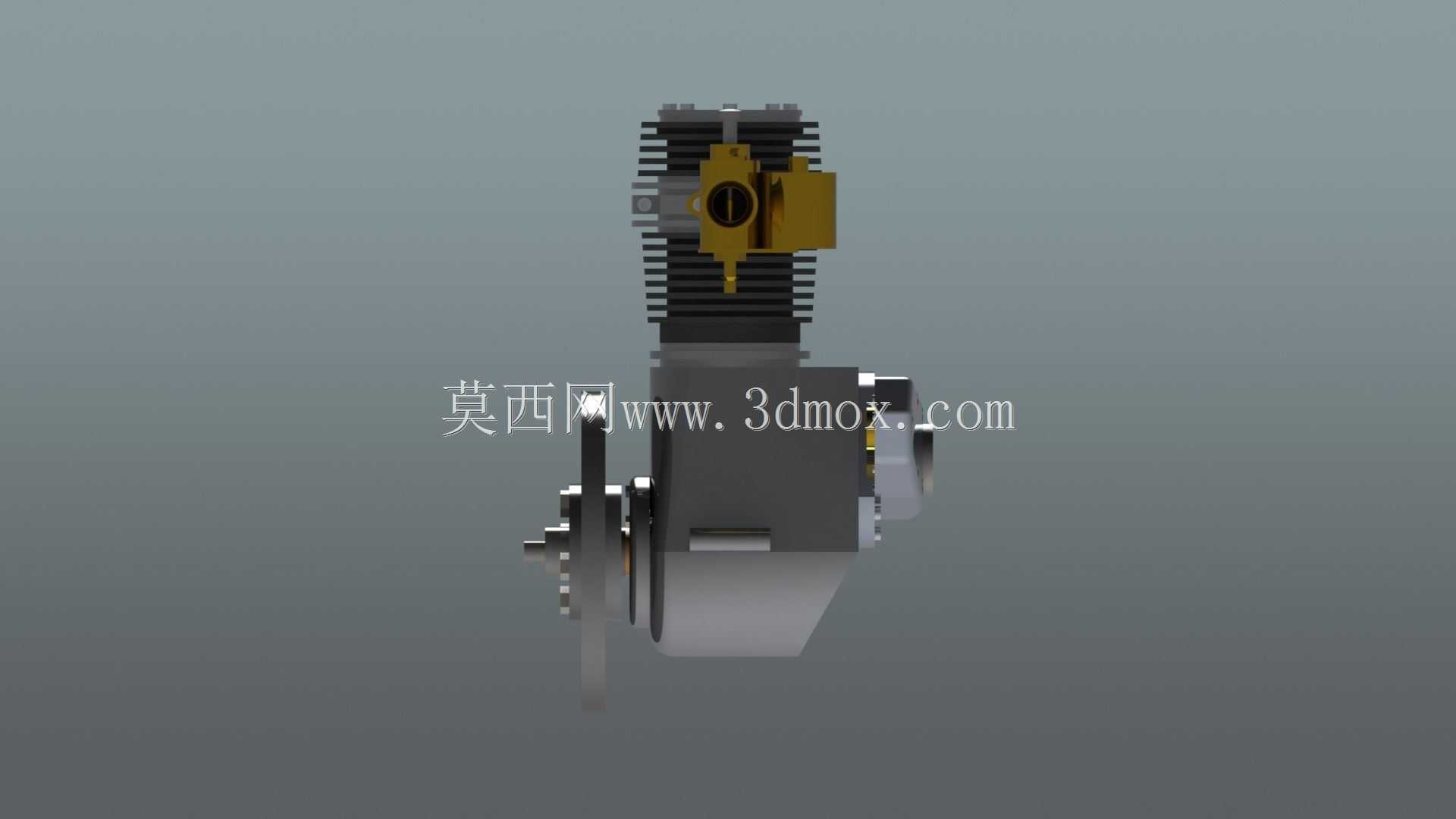

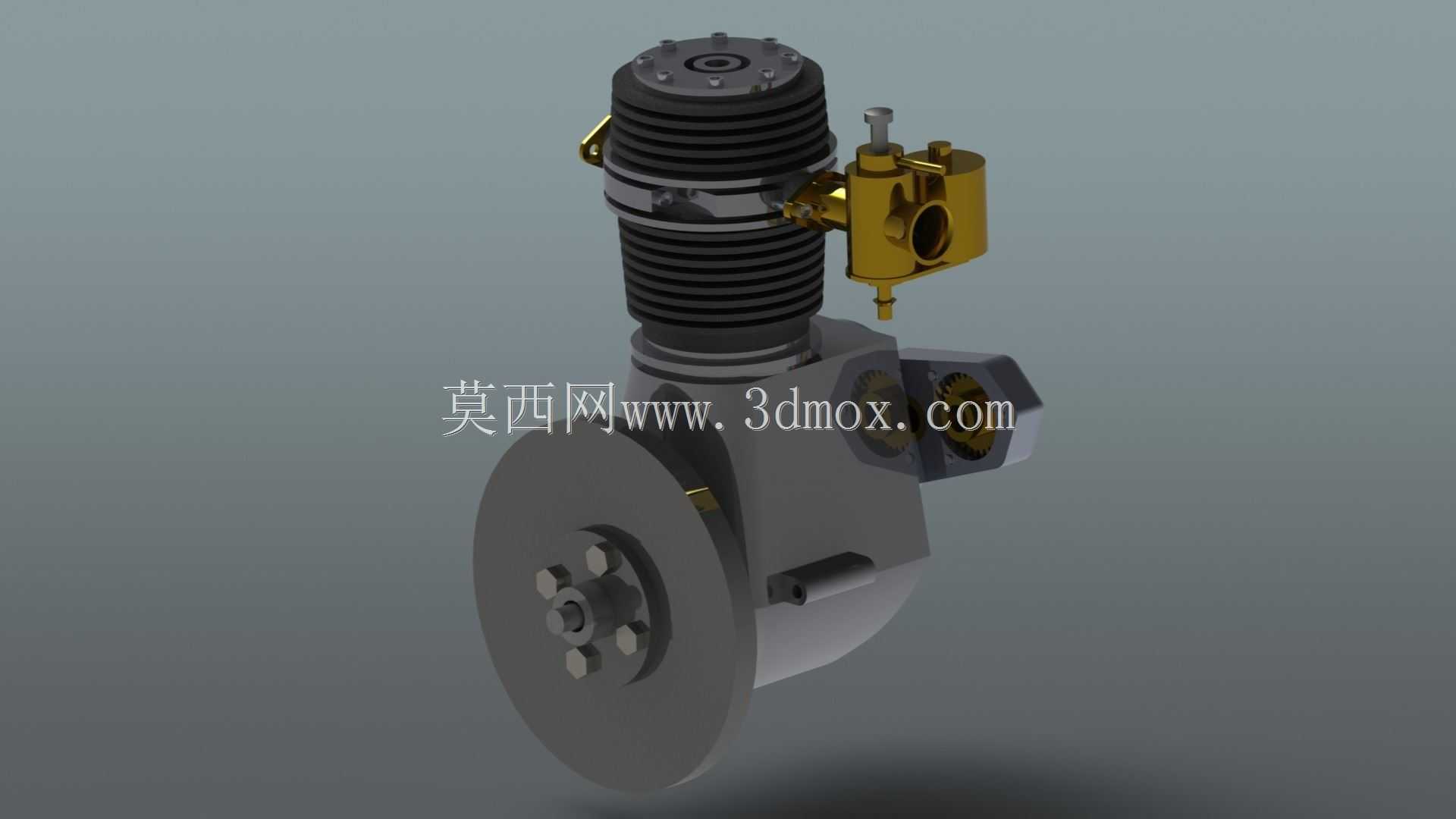

Barr\u0026斯特劳德发动机

我把这个项目作为练习，希望提高我对大型装配的技能以及解释工程图纸的能力。最具挑战性的方面是有限的维度和视角。为了完全定义草图而必须近似的尺寸被标记为近似尺寸。幸运的是，在大多数情况下，尺寸可以从关系或相关部分中得出。我通过随附的YouTube视频和其他用户完成的其他组装来检查我的工作。在这个过程中，我发现“套筒”和“气缸”零件上存在常见错误，尽管我仍然无法确认我的版本是否完全准确。这是我第一次在Solidworks中制作动画和渲染。对于任何想要尝试此程序集的人，您可以按照之前的链接进行操作，也可以使用文件中附带的pdf。https://www.webpages.uidaho.edu/mindworks/Solidworks/Projects/Barr%20and%20Stroud/Final%20drawing%20package%20pdf.PDFNote:未提供图纸的硬件，包括轴承和紧固件，在基本形状方面保持简单。第6-09部分没有单独建模，因为它实际上相当于第5-07部分
