ABU Robocon赛事TRM R1竞技机器人结构

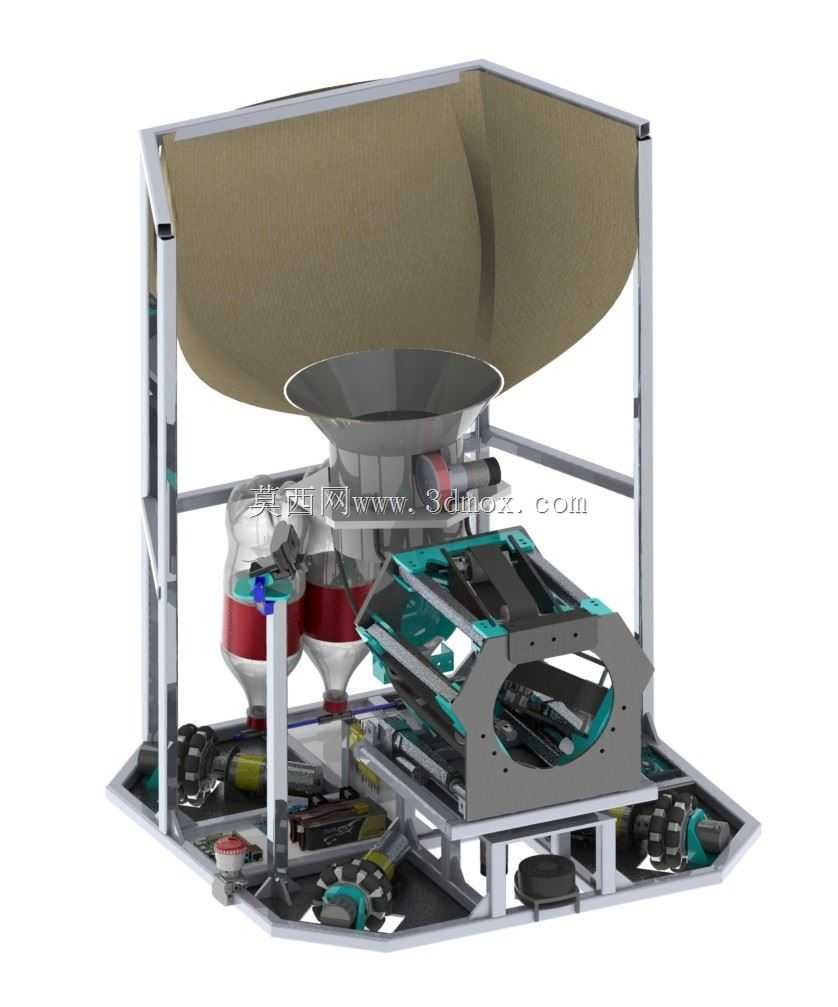

　　这套竞技机器人结构针对高校机器人赛事的对抗场景开发，整体采用分层式框架布局，底部承载区预留了动力轮组、驱动模块与配重安装位，框架主体选用轻量化铝型材拼接，在保证结构刚性的前提下尽可能压缩整机自重，适配赛事对机器人重量、尺寸的边界要求。上层的大开口集料结构采用曲面导流设计，能够在赛事任务中快速承接投放的物料，避免物料卡滞、外溢，集料斗下方衔接的分料管路采用对称双路布局，可根据任务需求实现物料的分流输送，管路末端预留了执行机构安装接口，可快速更换不同的投放、拨料组件，适配不同赛段的任务要求。中部的功能集成区采用模块化安装设计，所有电气元件、气路组件均通过快装支架固定在框架上，走线槽沿型材内侧布置，既避免运动过程中线路剐蹭受损，也方便日常调试时的线路检修与元件更换。整机的安装边界充分考虑赛事场地的通行要求，框架外侧所有突出部件均做了圆角防护处理，避免对抗过程中剐蹭场地设施或对方机器人，底部轮组的安装位预留了足够的避震行程，可适配场地内的小幅起伏路面，保证机器人行进过程中的稳定性。

　　从设计思路来看，这套结构优先保障任务执行效率，集料区的大开口曲面设计经过多轮物料投放测试调整，曲面弧度匹配物料下落的运动轨迹，能够最大程度降低物料弹出的概率，双路分料结构可实现两种物料的独立存储与投放，无需额外增设切换机构，减少了不必要的结构重量与故障点。框架的连接节点均采用标准角件配合螺栓紧固，无需焊接加工，参赛队伍可根据实际调试需求快速调整框架高度、集料斗倾角等参数，缩短调试周期。动力轮组采用对称式布局，驱动电机安装位预留了不同功率电机的安装孔位，可根据场地摩擦力、任务负载需求灵活更换驱动组件，舵机、传感器的安装位均沿框架四周均匀分布，可根据赛题要求快速加装视觉识别、距离检测等传感模块，无需额外打孔改造。

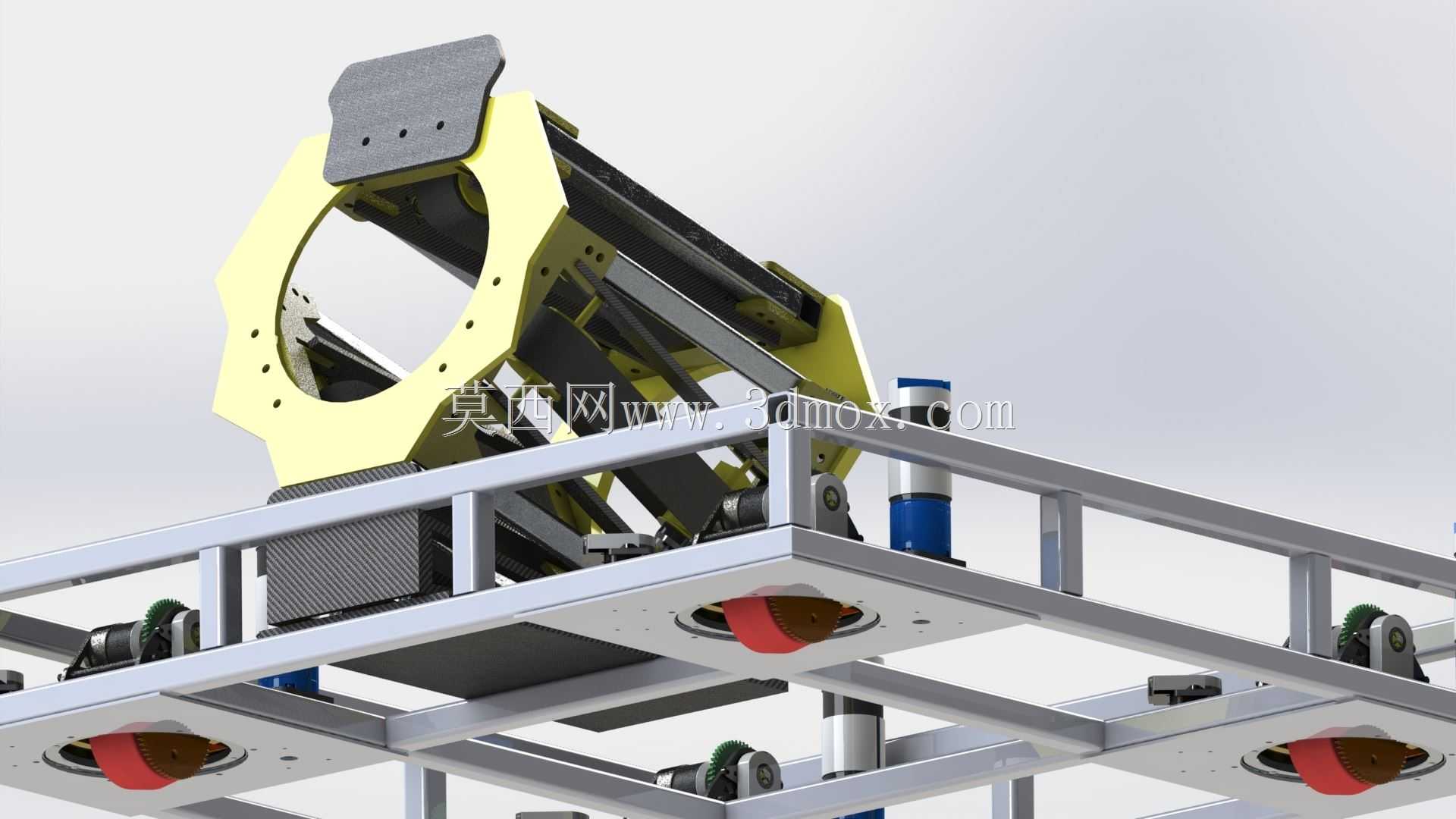

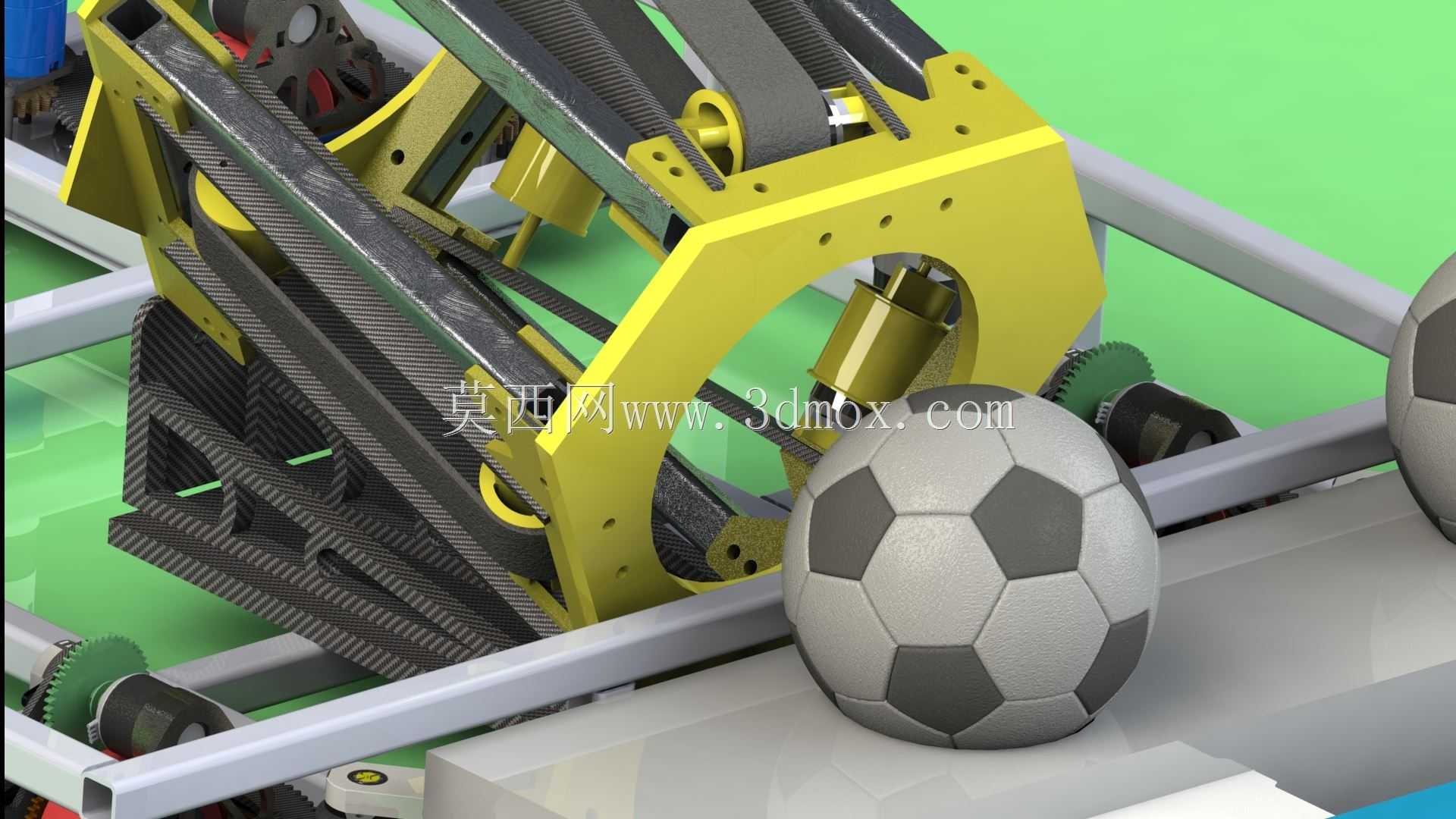

　　在实际赛事场景中，这类机器人需要在规定时间内完成物料收集、转运、投放等一系列动作，结构设计上充分考虑了快速维护需求，所有易损部件均采用快拆结构，赛事间隙可快速更换受损的轮组、管路组件，不需要整体拆解框架。集料斗采用轻质耐磨的复合板材制作，表面做了低摩擦处理，物料滑落过程中不会出现粘黏残留，保证每次投放的物料量稳定可控。中部的执行机构安装平台采用可调节倾角设计，可根据投放目标的高度、距离调整出料角度，配合底部轮组的精准走位，能够实现较高的投放准确率。

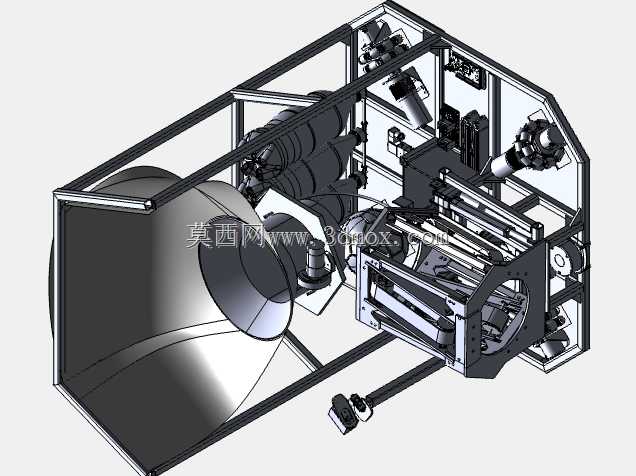

　　整机的重心经过反复调校，配重块安装位设置在底部框架的中心区域，即使在快速启停、转向的过程中也不会出现侧翻风险，框架上部的集料结构满载物料时，整机重心依然保持在安全范围内，适配赛事中快速移动、急转变向的运动需求。从结构建模的角度来看，这套模型完整还原了机器人的所有装配关系，型材的拼接位置、紧固件的安装点位、各组件的运动间隙都做了精准还原，可直接作为参赛队伍结构设计的参考模板，也可用于同类竞技机器人的结构优化迭代，帮助设计人员快速验证框架布局、物料路径的合理性，减少实物加工过程中的反复修改成本。
