ABU Robocon2024参赛TRM R2竞技机器人

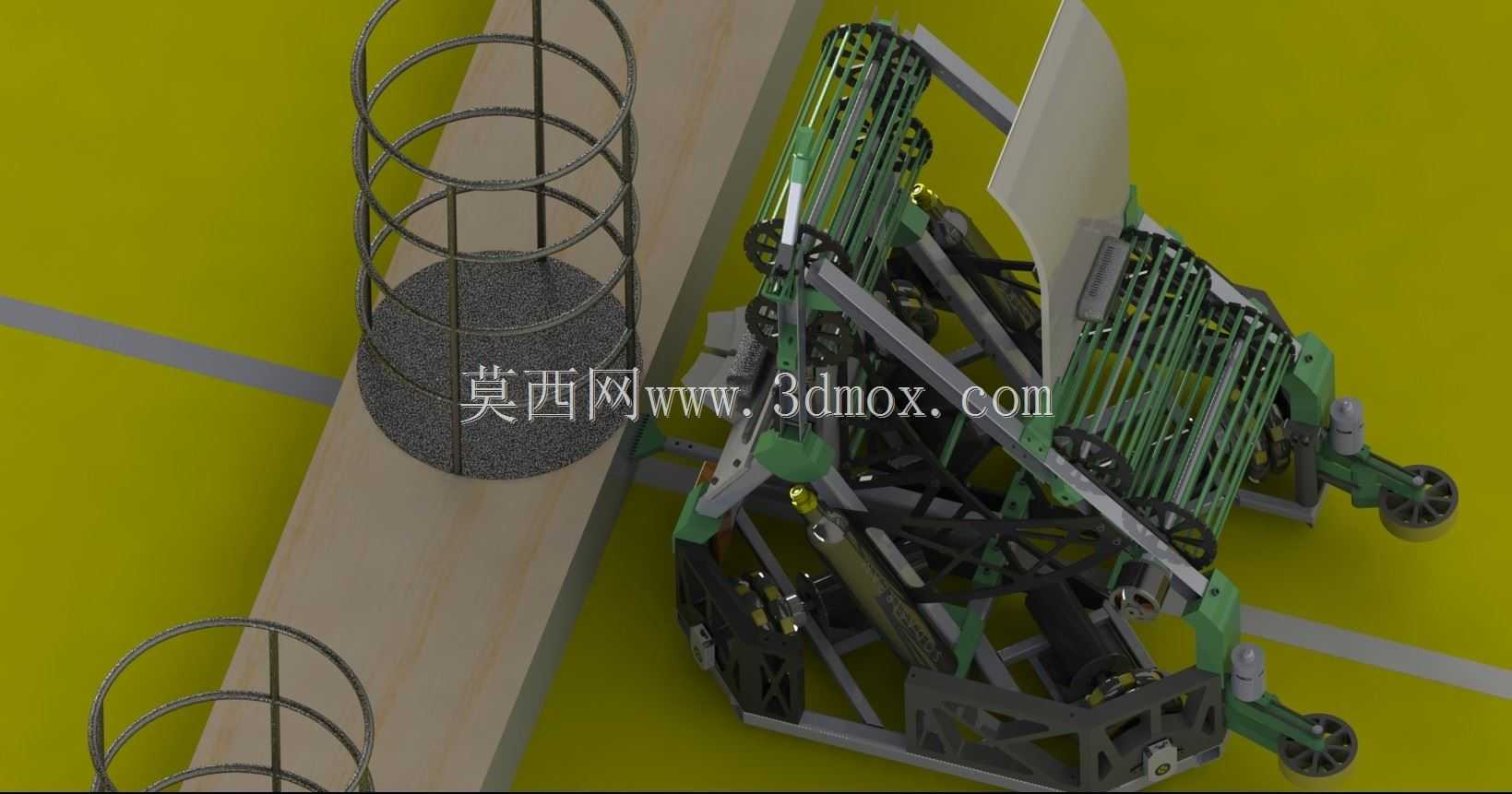

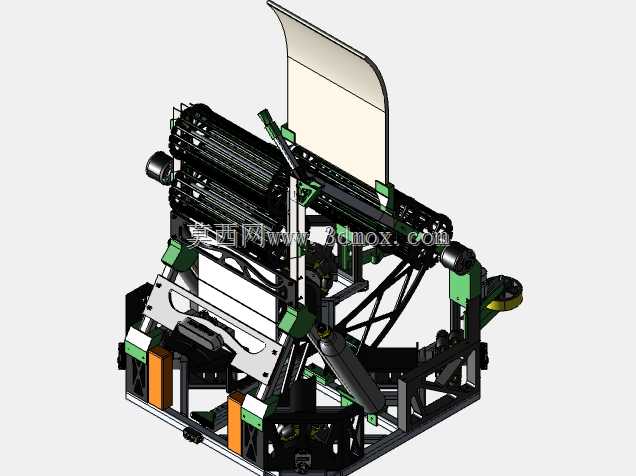

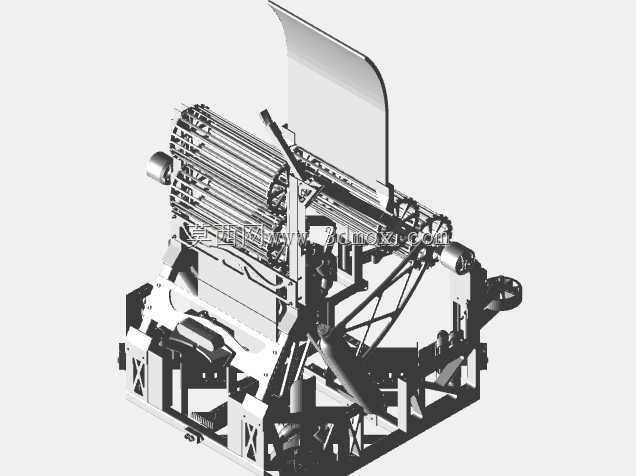

　　从结构设计的角度拆解这套参赛机器人的三维模型，首先能看到其整体框架采用桁架式铝型材拼接搭配局部钣金加强的结构，这种设计思路首先是为了匹配赛事对设备自重的严格限制，同时保证对抗类竞技场景下的结构抗冲击性能——毕竟Robocon赛事的对抗环节中，机器人需要完成快速启停、物料拾取、位置卡位等动作，框架的刚性冗余如果不足，很容易在碰撞后出现结构形变导致执行机构定位失准。

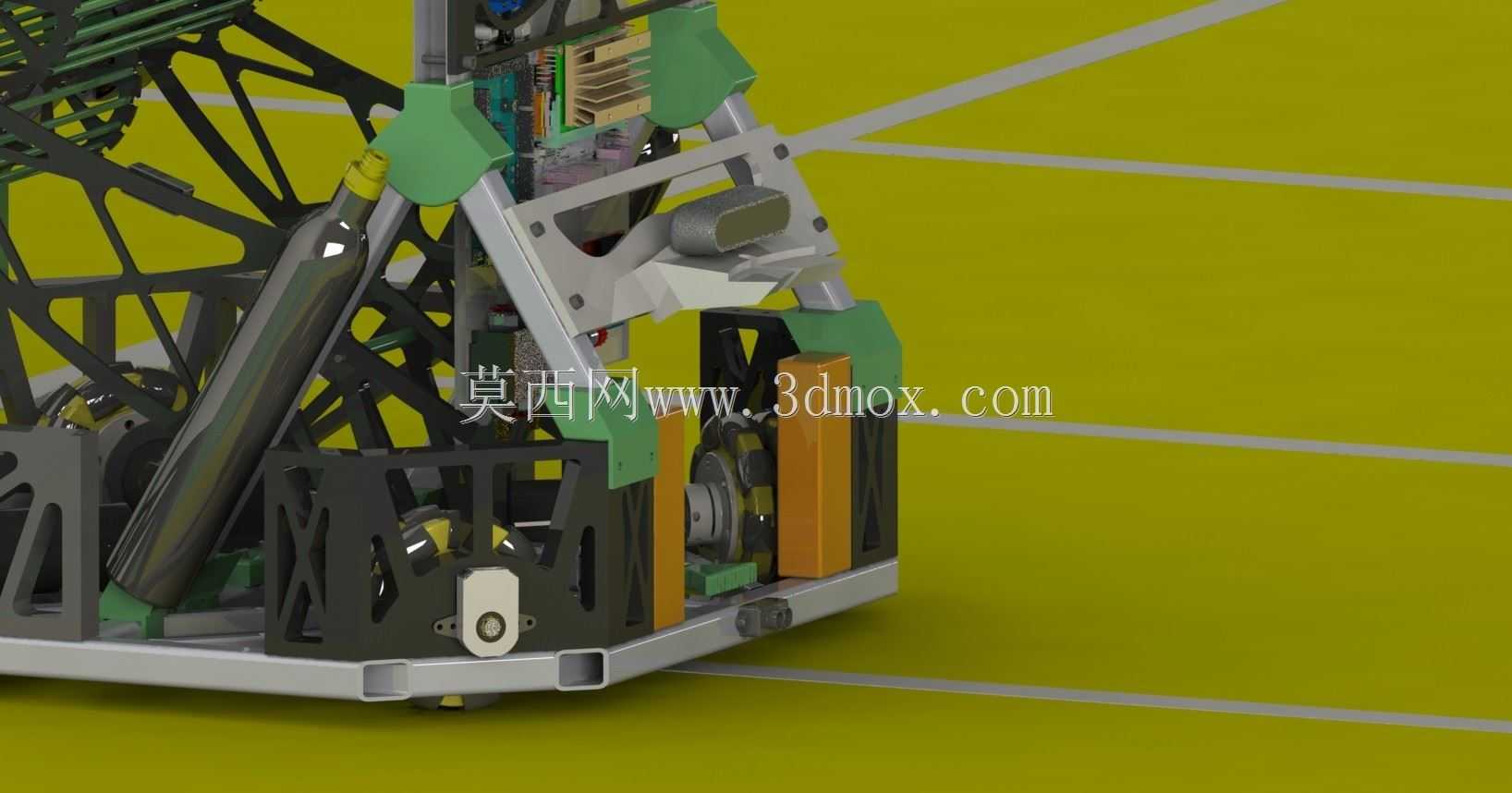

　　先看底部行走单元的布局，模型里采用的是对称布置的麦克纳姆轮驱动方案，每个驱动轮都搭配独立的减速传动模组，轮组的安装座做了下沉式设计，将整车重心压低到轮距高度的三分之一以下，这种布局能有效降低高速横移、急转时的侧翻风险，轮组周边预留了15mm的间隙作为安装调整边界，方便现场调试时更换不同摩擦系数的轮皮，适配不同摩擦系数的比赛场地地面。行走单元上方的主框架做了分层设计，底层预留了电池、主控模块的安装位，安装位周边设计了快拆压块，不需要完全拆解框架就能完成动力源与控制模块的更换，适配赛事中场快速检修的需求。

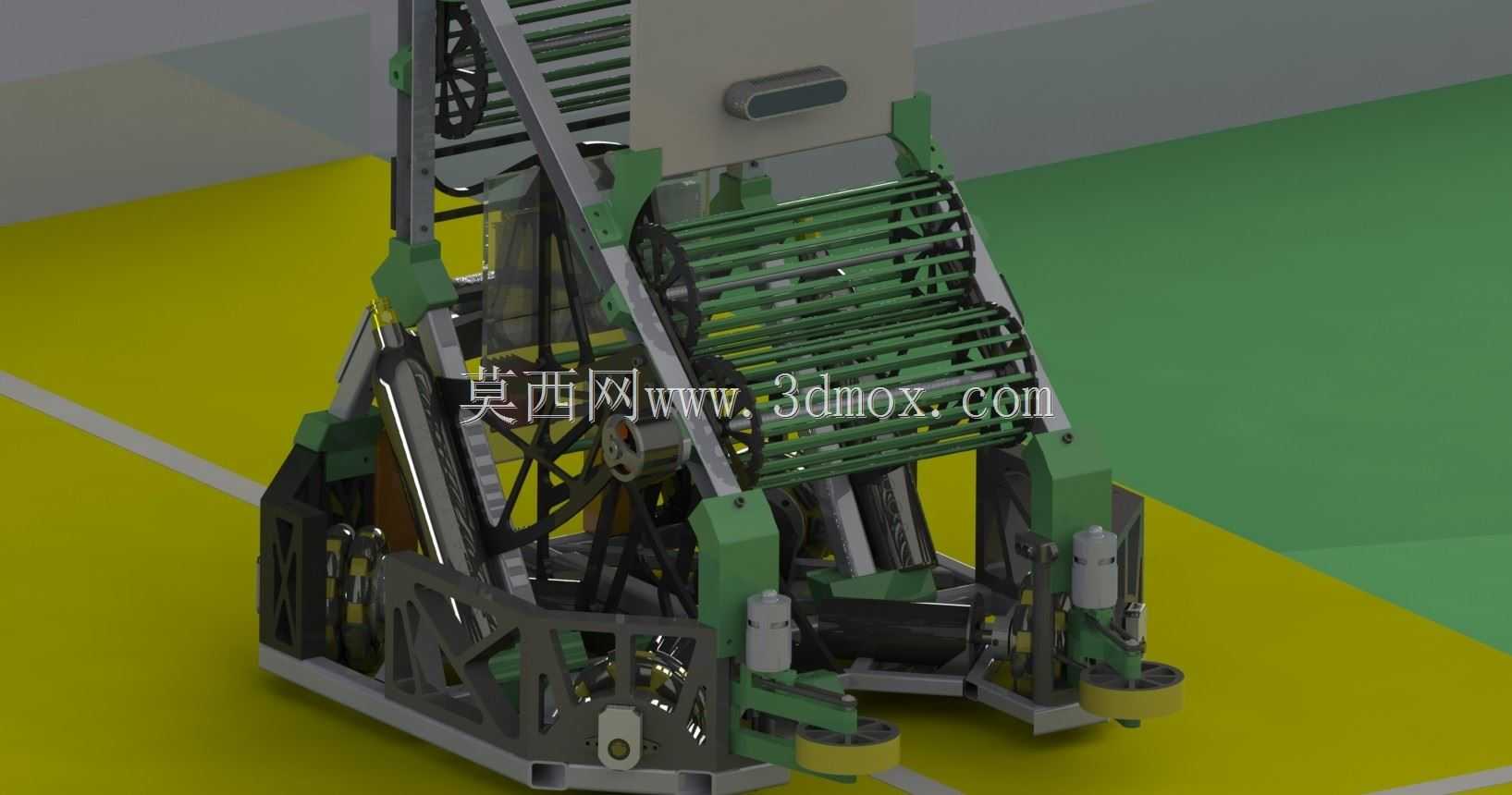

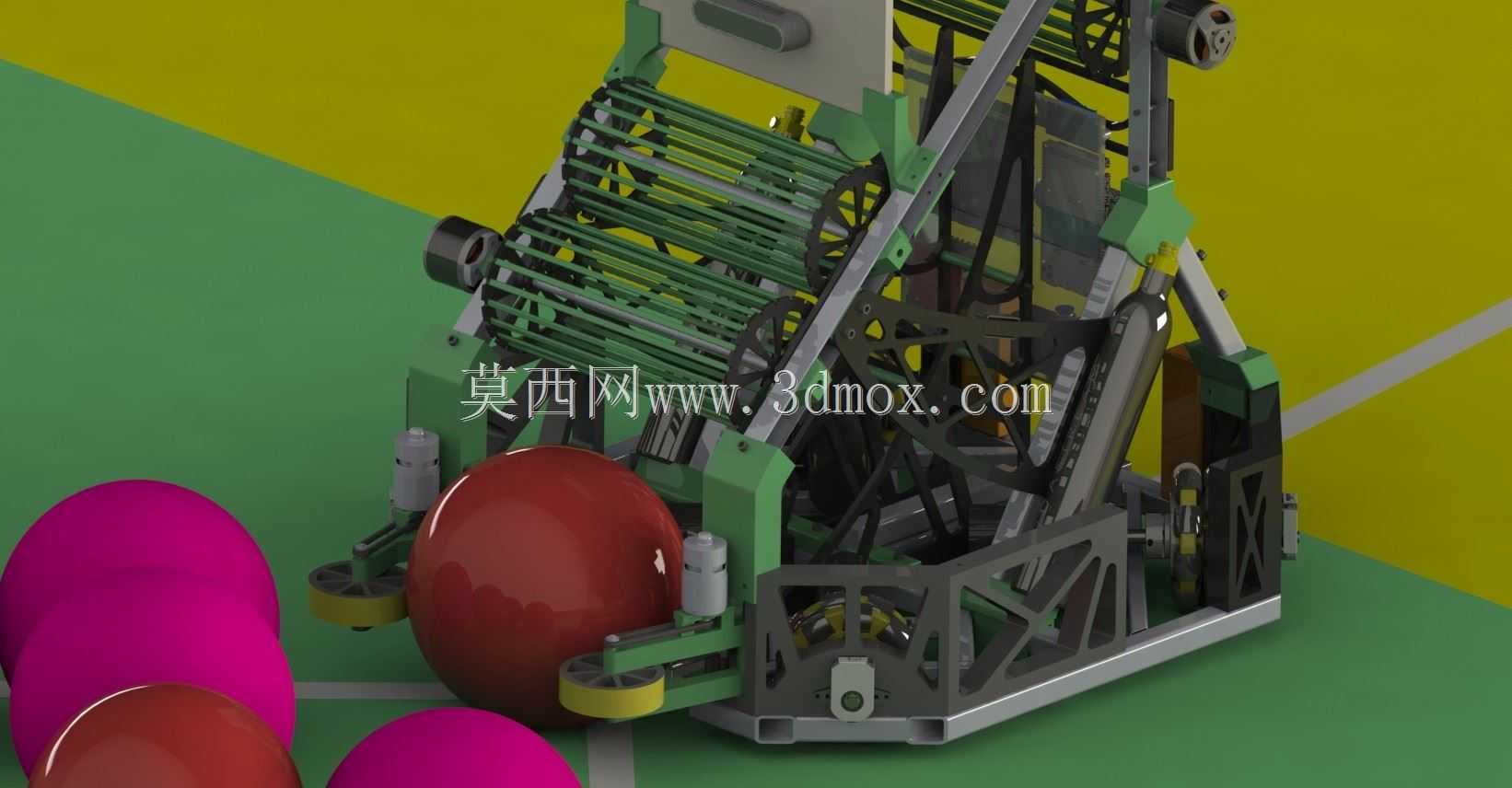

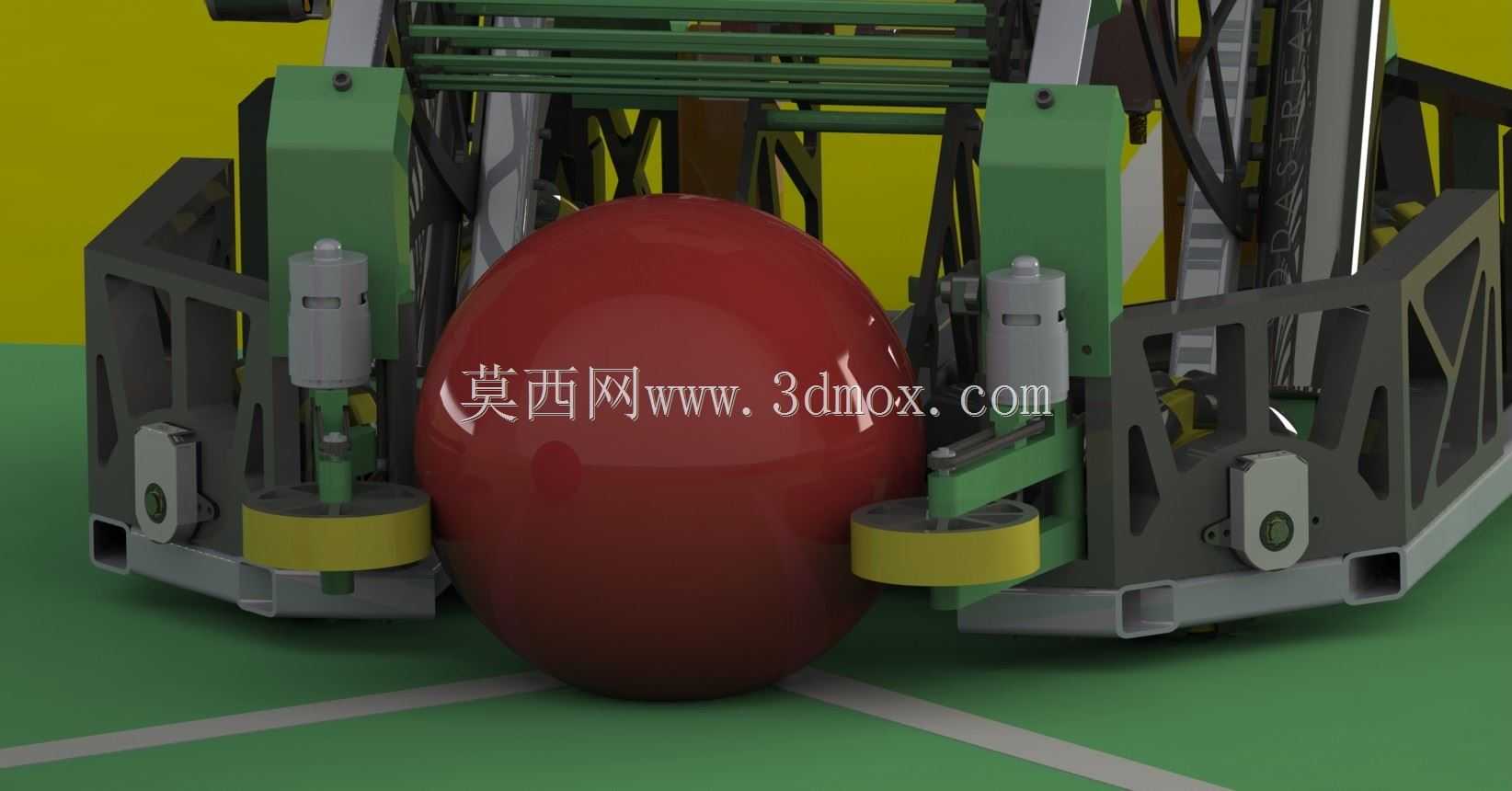

　　再看中上部的作业执行机构，模型里的滚轴式拾取机构采用多组平行排布的柔性辊轴，辊轴表面包覆防滑硅胶层，针对赛事使用的球形物料做了弧度适配，拾取口的导向倾角做了12度的内收设计，能在机器人行进过程中扩大物料捕捉范围，不需要完全对准物料中心就能完成拾取动作。辊轴组的升降采用双导杆导向搭配线性轴承的结构，驱动端用同步带传动，升降行程刚好匹配物料堆放高度与投放位置的高度差，导杆的安装座做了腰型孔设计，能在现场根据实际物料尺寸微调辊轴组的初始高度，调整范围在正负20mm之间，不需要重新加工连接件就能完成适配。

　　从安装边界来看，整车的外轮廓尺寸严格卡着赛事规则的尺寸限制做设计，所有外凸的执行机构在初始收纳状态下都不会超出框架的外轮廓，避免出发时尺寸检测不合格。框架上部的加强筋采用三角形排布，在拾取机构承受满载物料重量时，框架上部的形变量控制在0.8mm以内，不会因为结构形变导致辊轴组卡滞。电气走线的槽位都设计在框架型材的凹槽内，外部用理线扣固定，避免运动过程中线缆被传动机构剐蹭，所有电气元件的安装位都预留了接插件的操作空间，不需要拆解周边结构就能完成线缆插拔。

　　这套结构的设计思路完全围绕赛事场景的实际需求展开，没有冗余的装饰性结构，每一处连接位的设计都考虑了现场快速拆装、调试的需求：比如所有外露的紧固件都采用统一规格的内六角螺栓，调试时只需要一把工具就能完成大部分结构调整；易损的辊轴硅胶套采用卡箍固定，磨损后可以快速更换；驱动轮的传动模组采用模块化设计，单个模组出现故障时可以整体拆下替换，不需要拆解整个行走底盘。在实际赛事场景中，这类机器人需要在规定时间内完成多轮物料拾取、转运、投放动作，同时还要应对对抗环节中其他参赛机器人的碰撞干扰，所以结构设计上在保证轻量化的前提下，对受力集中的轮组安装座、拾取机构连接座都做了加厚处理，通过有限元仿真优化了加强筋的排布，在不增加额外重量的前提下提升了这些位置的抗冲击能力。另外模型里还预留了传感器的安装位，在车身前后、拾取口位置都有对应的安装平面与走线孔，方便加装视觉识别、距离检测的传感器，适配不同的赛事任务策略调整，不需要额外在框架上打孔破坏原有结构强度。
