两款口径激光训练弹药筒结构设计

　　在日常射击训练场景中，实弹训练存在场地限制严格、耗材成本高、安全管控难度大的痛点，激光模拟训练器材成为室内日常训练、动作定型练习的核心替代方案，这类训练弹药筒就是适配现有制式枪械、无需改造枪械结构即可实现激光模拟击发的核心配套部件。本次建模的两款弹药筒分别适配.22lr与9mm两种常见口径枪械，建模过程全程依托毫米刻度钢尺、数显卡尺对实物进行多点位测量，关键配合尺寸经过三次复测校准，确保模型与实物的尺寸偏差控制在0.02mm以内，能够直接适配对应口径的弹膛安装边界，无需额外修配即可完成虚拟装配。

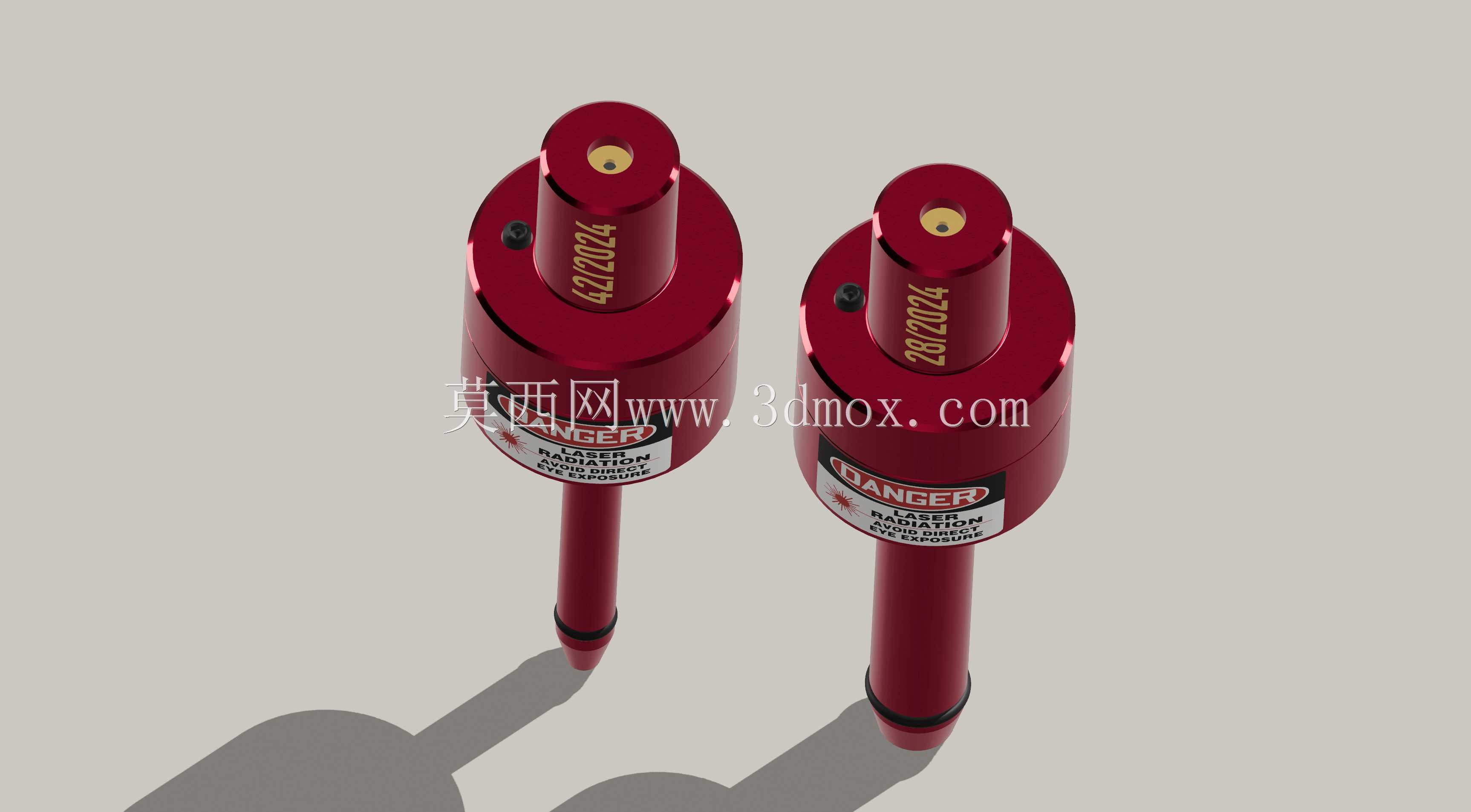

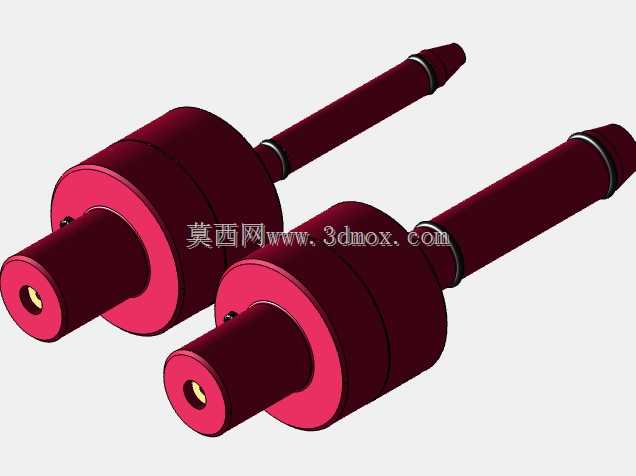

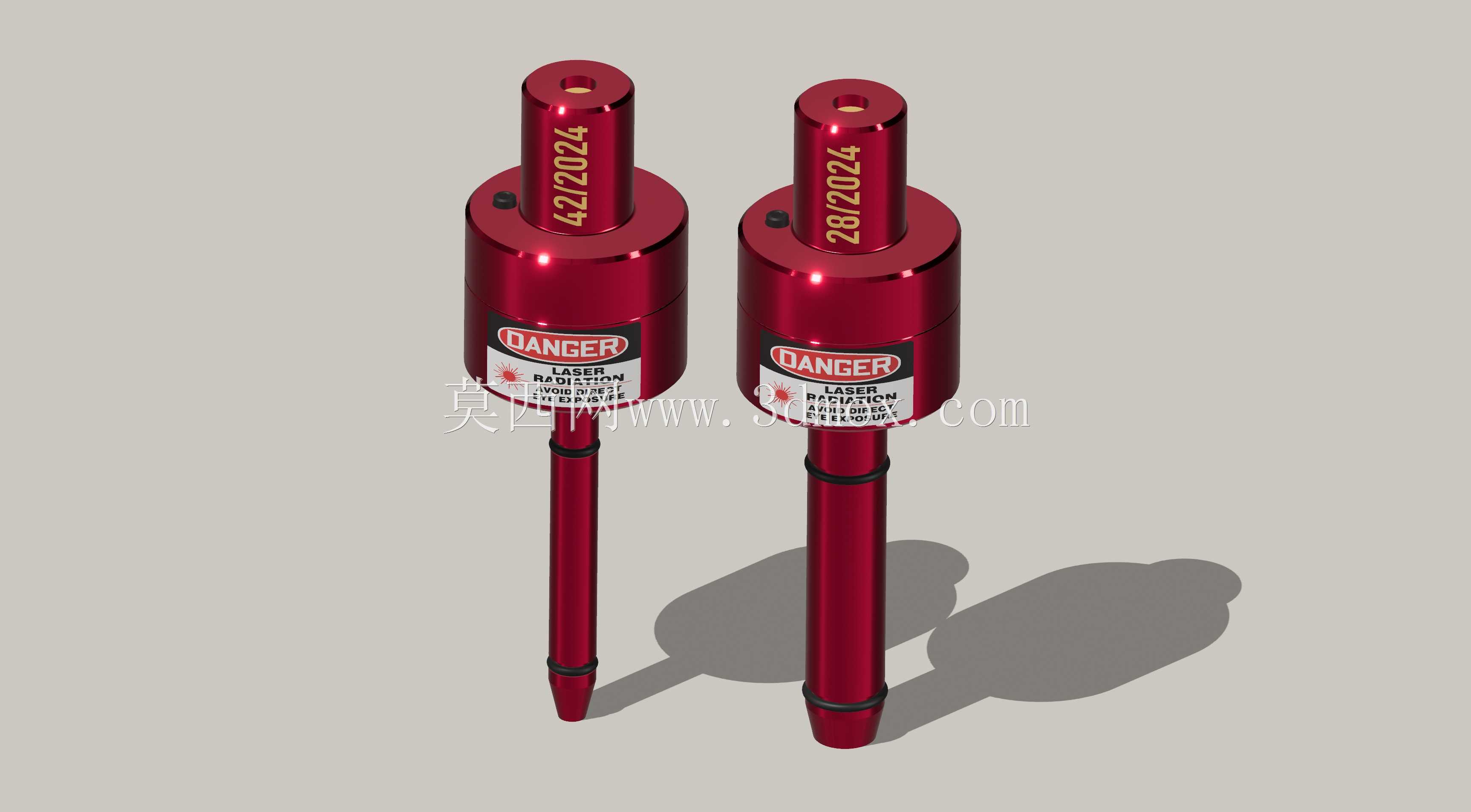

　　从结构设计逻辑来看，两款弹药筒均采用三段式同轴结构设计，尾部为适配弹膛定位的圆柱段，直径与对应口径弹壳的弹壳口部、弹壳体部定位尺寸完全匹配，装入弹膛后能够与坡膛、线膛起始段形成稳定的同轴定位，避免激光发射轴线与枪管轴线出现偏斜；中部为功能集成段，内部集成激光发射模块、触发微动开关与纽扣电池仓，外部做滚花防滑处理，方便使用者快速装填与取出，筒身侧面预留的微型开关孔用于触发结构的行程避让，当枪械击针击发时，击针前冲触碰触发杆，接通激光模块电路完成一次模拟击发，触发行程控制在0.3mm-0.5mm之间，与实弹击发的击针行程保持一致，能够还原真实的击发手感；头部为激光出光段，做收窄锥形设计，出光口中心与弹药筒整体轴线的同轴度公差控制在0.01mm以内，确保激光投射点与实际弹道指向一致，在10米训练距离上的点偏移量不超过10mm，满足基础射击训练的精度要求。

　　两款弹药筒的外形尺寸完全遵循对应口径的弹壳外形轮廓，.22lr版本总长32.4mm，最大筒体直径7.2mm，适配边缘发火式枪械的弹膛尺寸，触发结构设计在筒体尾部边缘位置，匹配边缘发火的击针打击位置；9mm版本总长29.7mm，最大筒体直径9.9mm，适配中心发火式手枪、冲锋枪的弹膛尺寸，触发结构位于筒体尾部中心位置，匹配中心发火的击针打击位置。表面处理上，两款弹药筒主体采用阳极氧化红色处理，与实弹的金属色形成明显区分，避免训练过程中出现实弹与训练弹混装的安全隐患，筒身印刷的警示标识与批次编号位置也完全按照实物还原，标识区域做下沉0.1mm的凹槽设计，避免长期装填取出过程中标识被摩擦脱落。

　　从应用场景来看，这类训练弹药筒可直接适配对应口径的民用射击运动枪械、警用训练枪械，无需对枪械的供弹结构、击发结构做任何改造，装入弹膛即可使用，配合激光靶标系统可完成据枪稳定性训练、击发节奏训练、快速指向训练等多个科目的日常练习，无需专用射击场地即可在室内完成基础动作定型，大幅降低训练的场地成本与耗材成本。建模过程中对内部的电池仓、触发开关、激光模块的安装位都做了完整的结构还原，所有配合面均按照实际装配间隙预留公差，电池仓盖采用螺纹旋合结构，螺纹规格为M6*0.5，旋合长度3mm，既保证日常使用时的连接可靠性，也方便更换电池；触发开关的复位弹簧采用0.2mm线径的不锈钢弹簧，预压行程0.2mm，确保击针复位后开关能够及时断开电路，避免激光常亮消耗电量。整体结构没有多余的复杂曲面，所有特征均为回转体结构加少量侧向孔位，加工工艺性良好，可采用常规数控车床完成主体加工，侧向的开关孔、固定螺丝孔采用铣床二次装夹加工即可，适合小批量生产加工。
