苏制S-75德维纳防空导弹结构还原

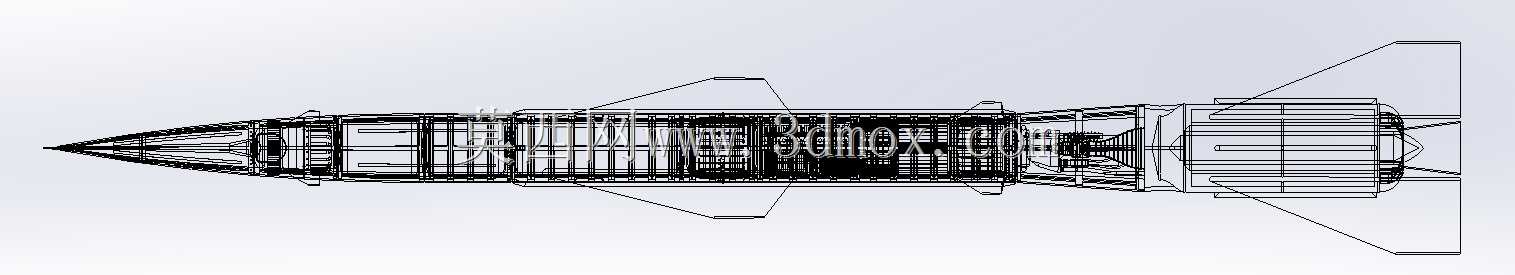

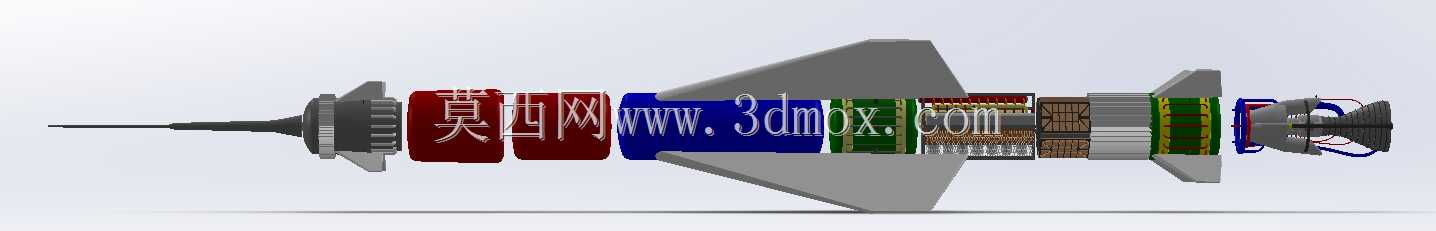

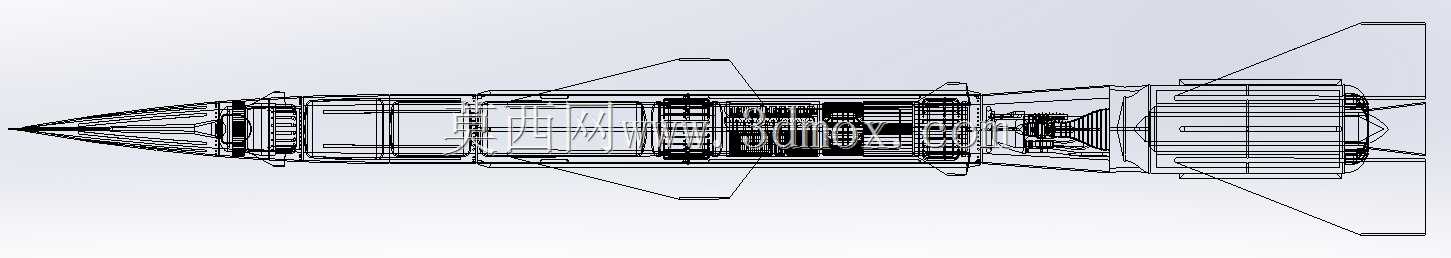

　　本次还原的S-75防空导弹结构，核心围绕要地防空场景的实际作战需求展开设计逻辑梳理，整套弹体结构完全匹配初代指令制导地空导弹的气动与结构布局特征。从作战应用场景来看，该型装备主要承担20公里射高范围内的中高空目标拦截任务，针对亚音速、跨音速空中目标的拦截需求，弹体结构设计优先保障大推力爬升阶段的结构强度与气动稳定性，弹身各舱段的连接边界严格按照实际装备的舱段划分逻辑建模，从弹头引信舱、制导舱、战斗部舱、燃料舱到尾部发动机舱，各段的直径过渡、连接法兰位置均贴合实装的装配逻辑，没有出现结构干涉或舱段错位的问题。

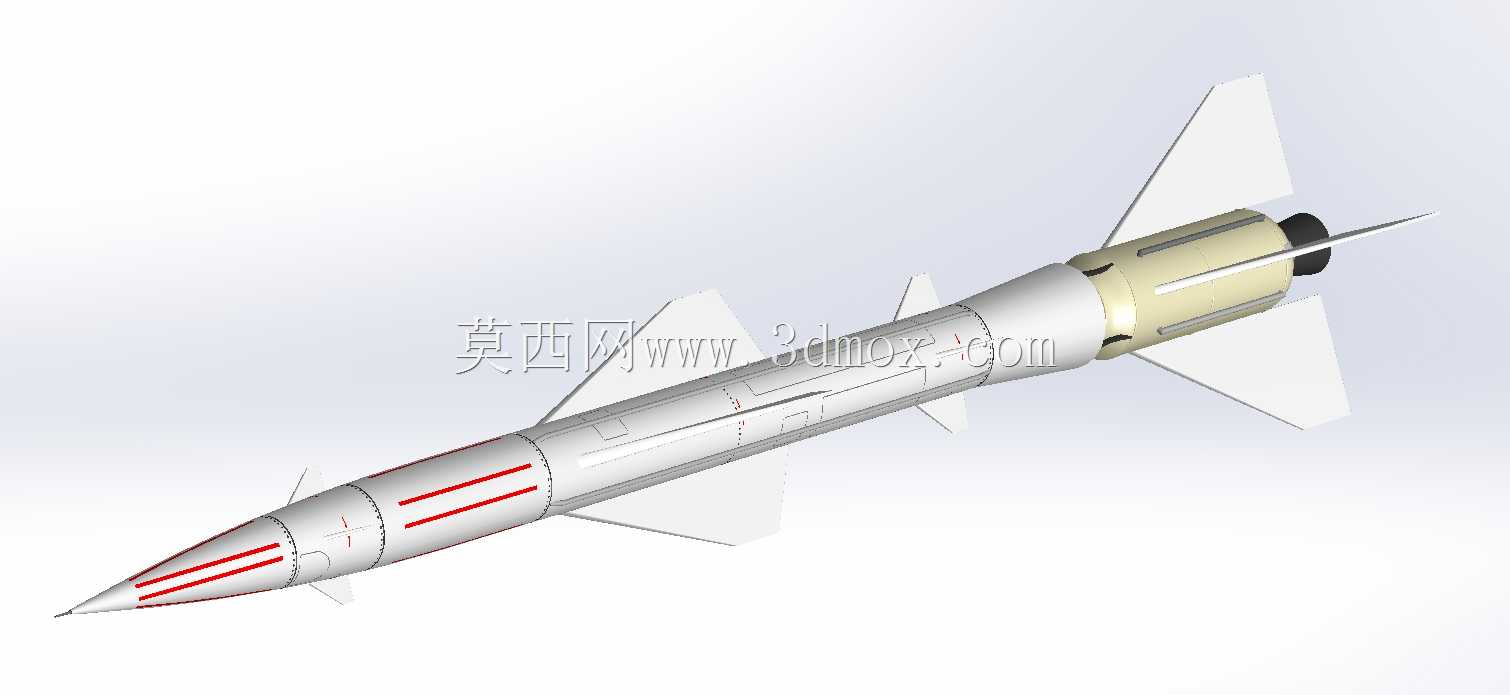

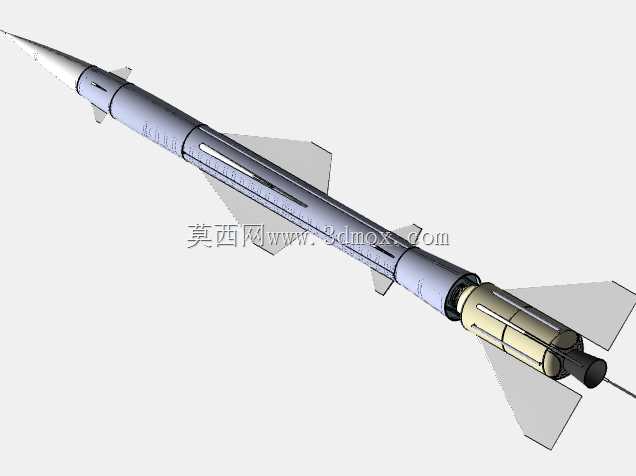

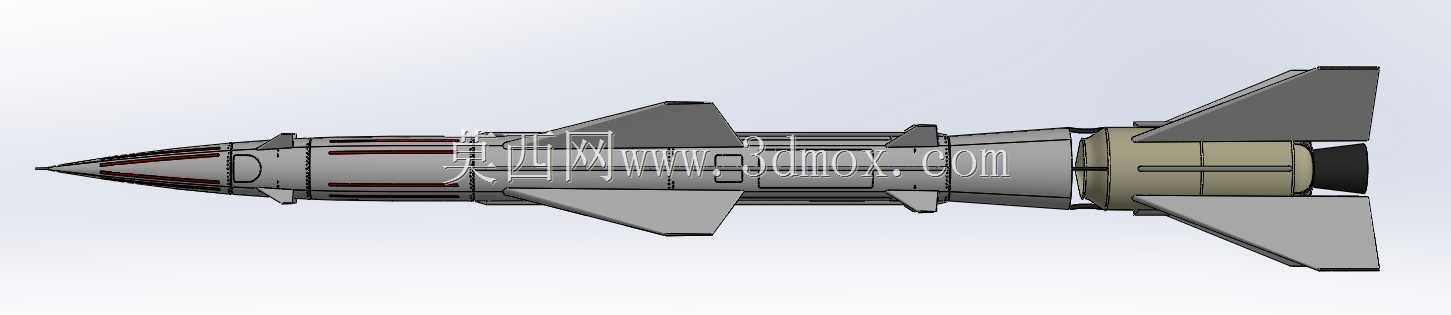

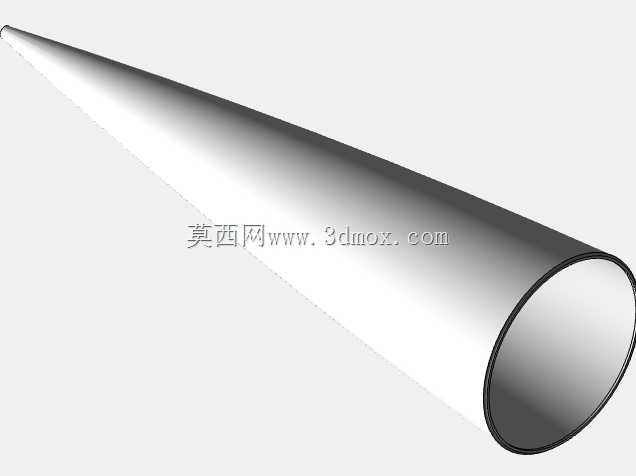

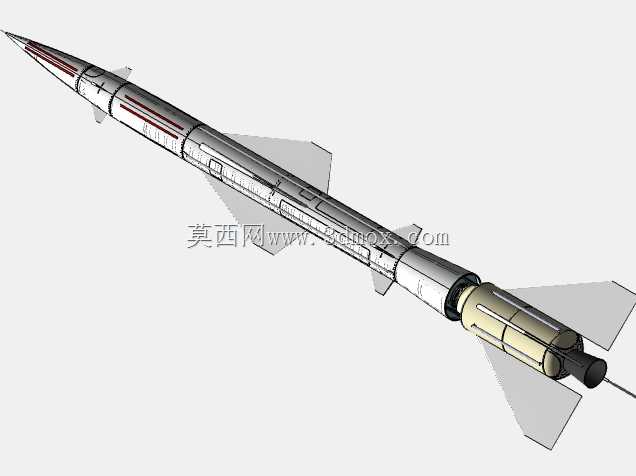

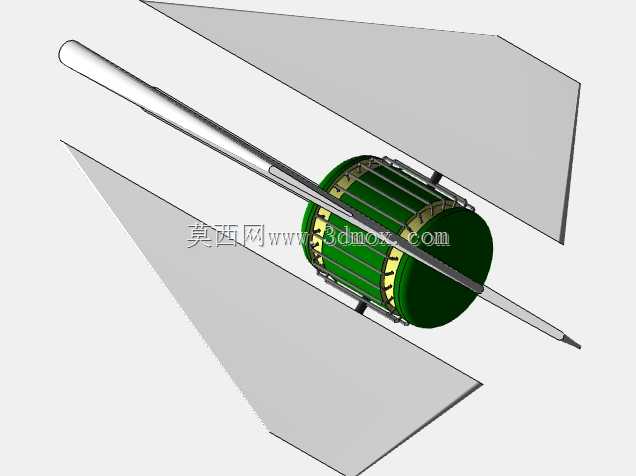

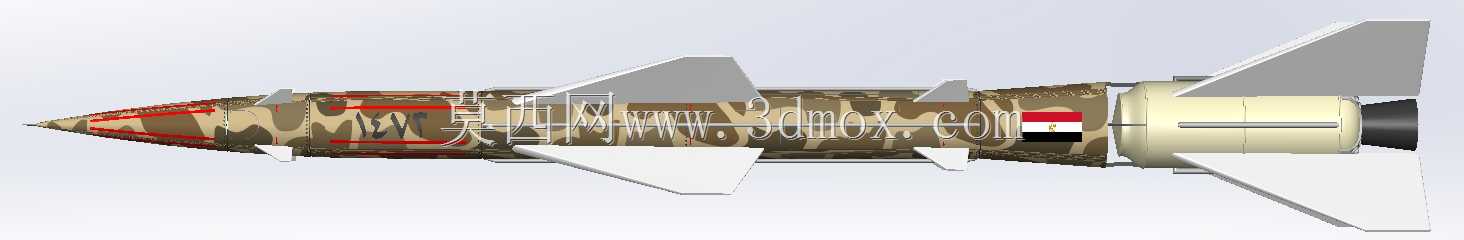

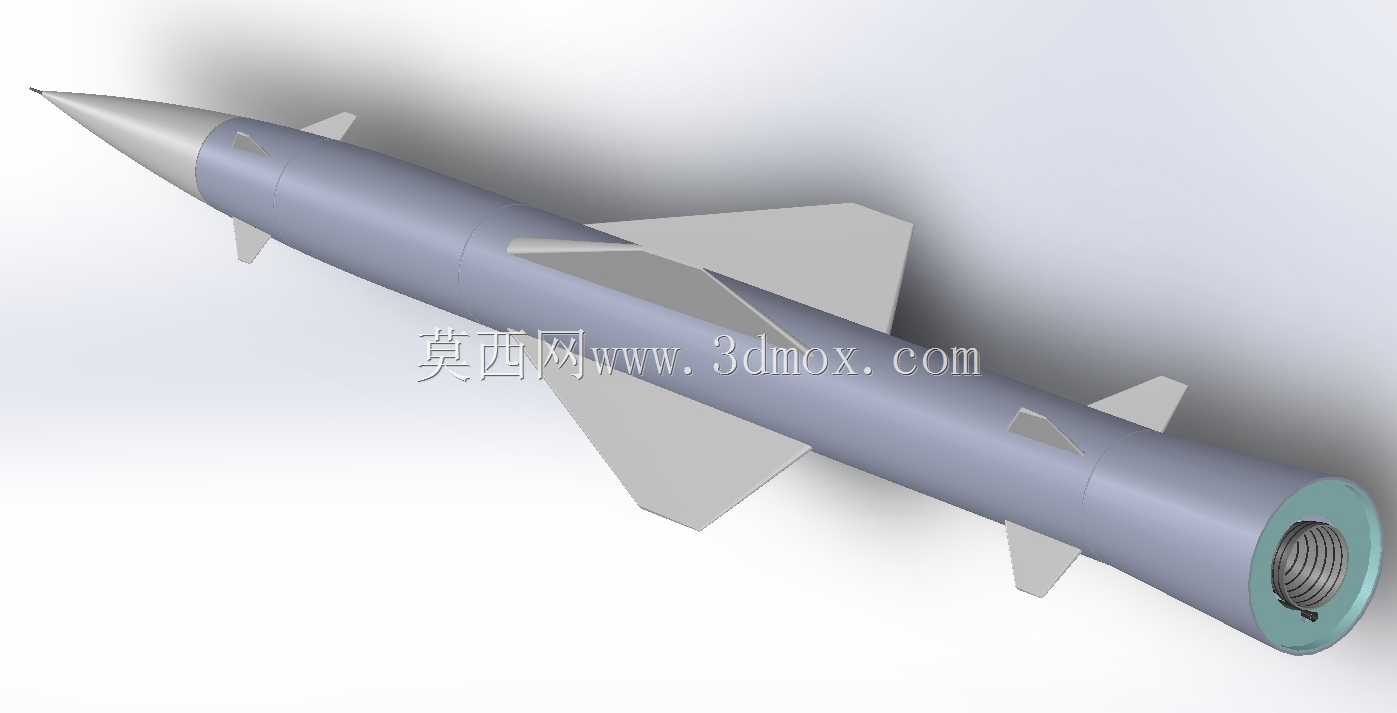

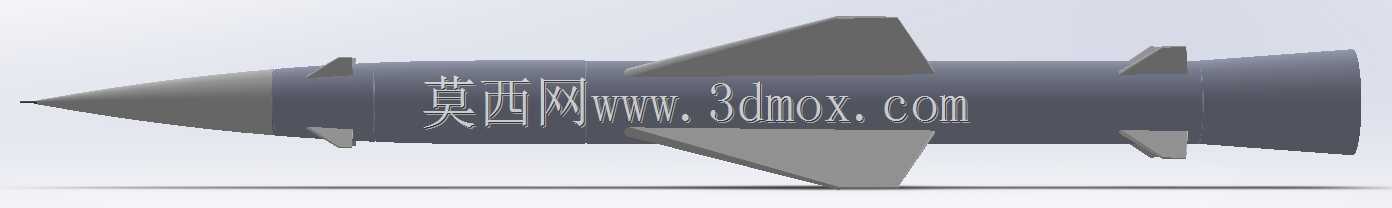

　　从气动外形设计来看，弹体采用细长旋成体主体结构，头部为尖锥形减阻设计，弹身中部布置的大后掠角弹翼，主要为导弹在爬升、机动阶段提供足够的升力支撑，弹翼的后掠角度、相对厚度完全匹配高空高速飞行的减阻需求，避免跨音速阶段出现气动焦点突变导致的控制失稳。尾部的四片全动尾翼与中部弹翼呈X型正交布置，舵面的偏转角度预留范围完全匹配指令制导系统的控制权限，能够在地面制导站的指令下完成俯仰、偏航方向的姿态调整，舵面与弹身连接的转轴位置、作动机构安装空间均在模型中做了结构预留，可直接用于后续的机构运动仿真验证。

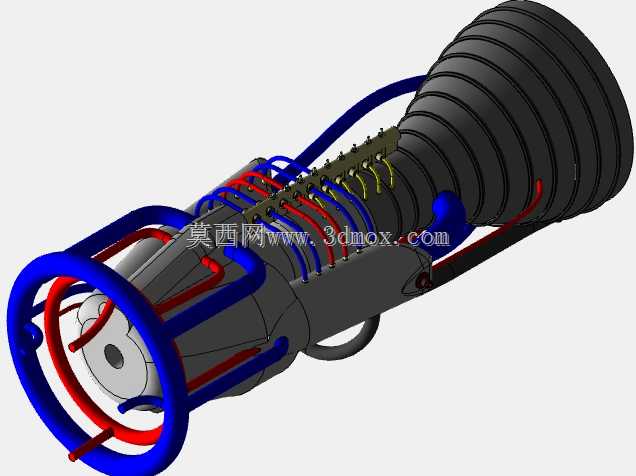

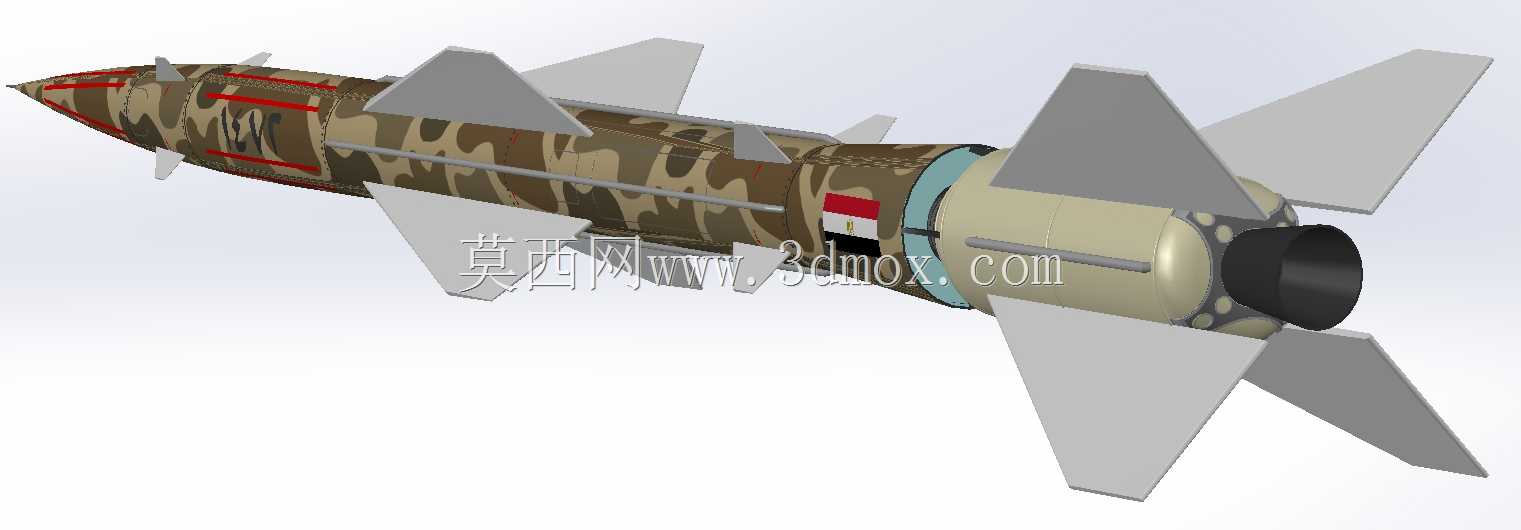

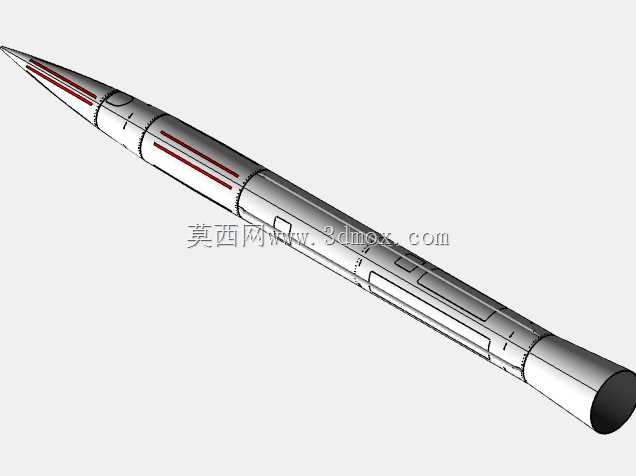

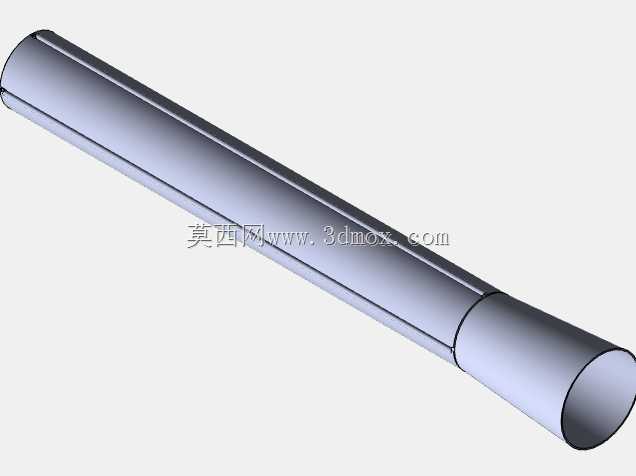

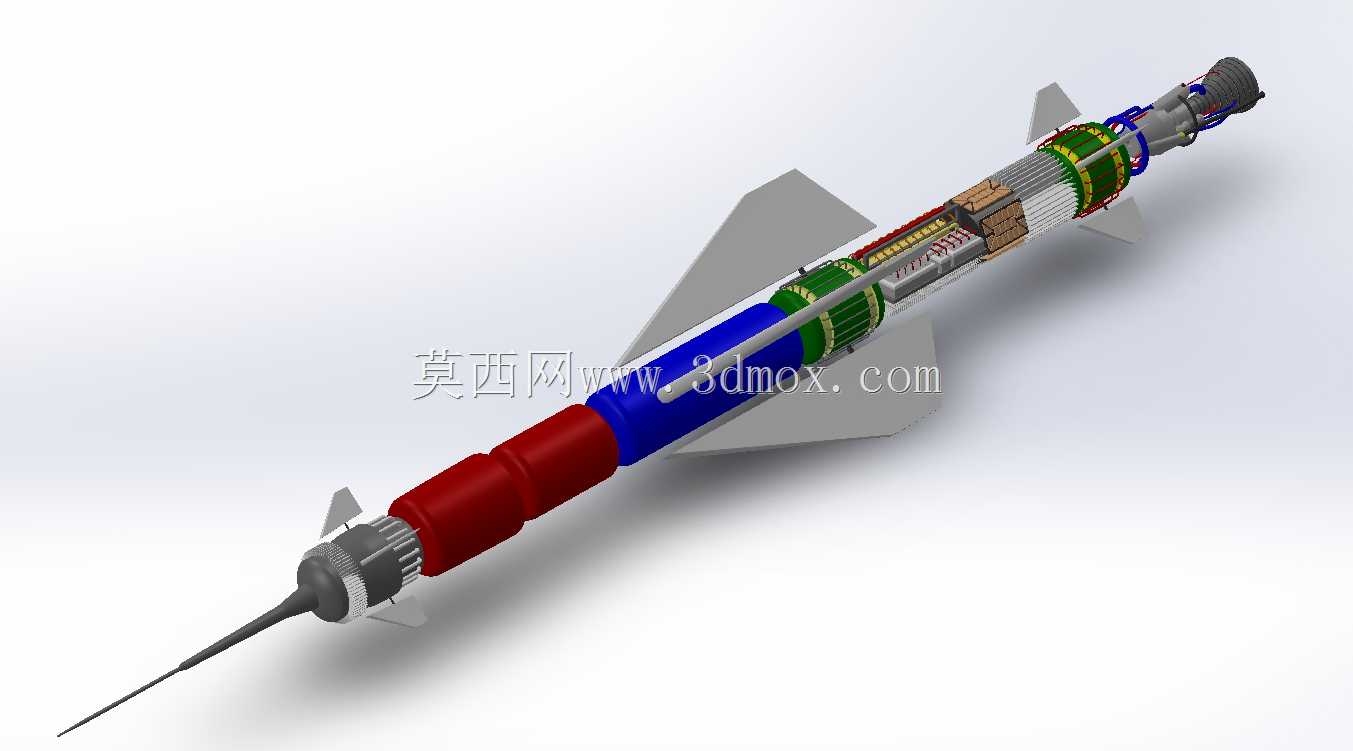

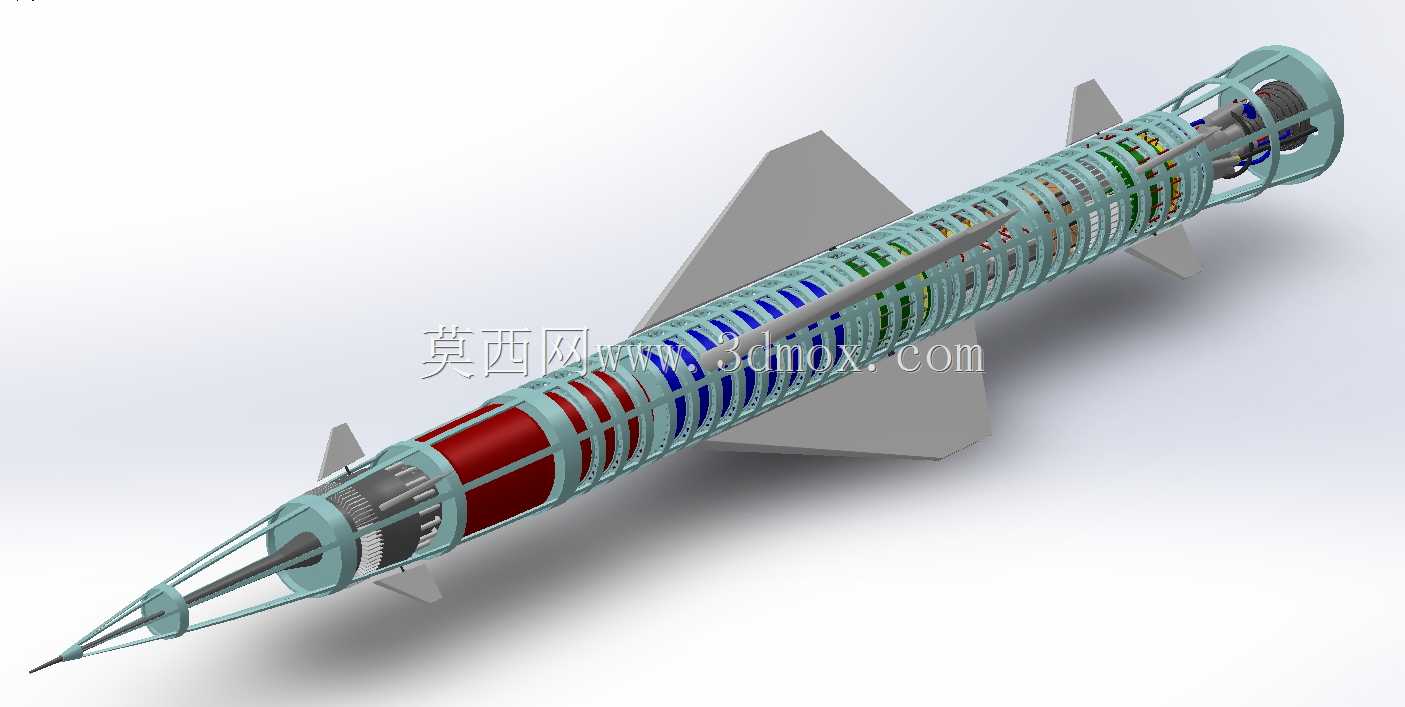

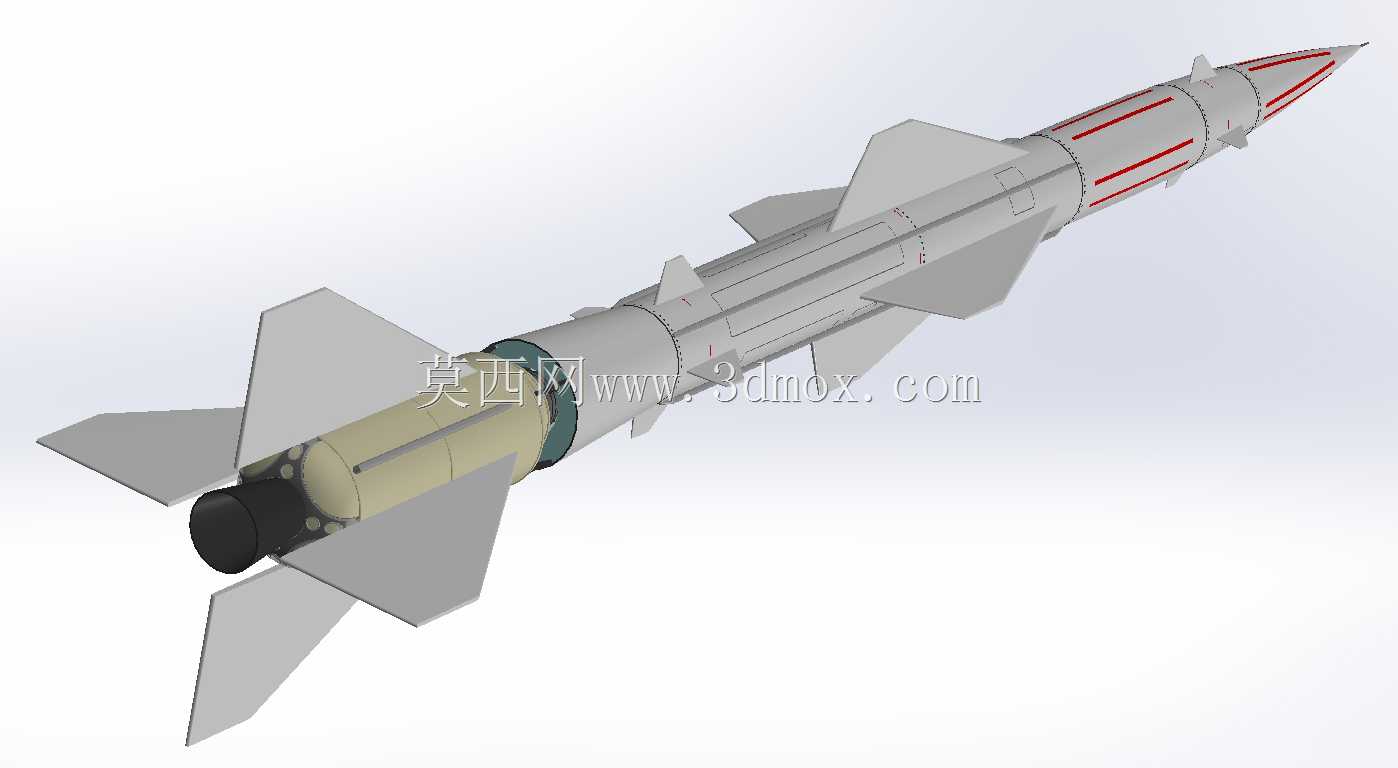

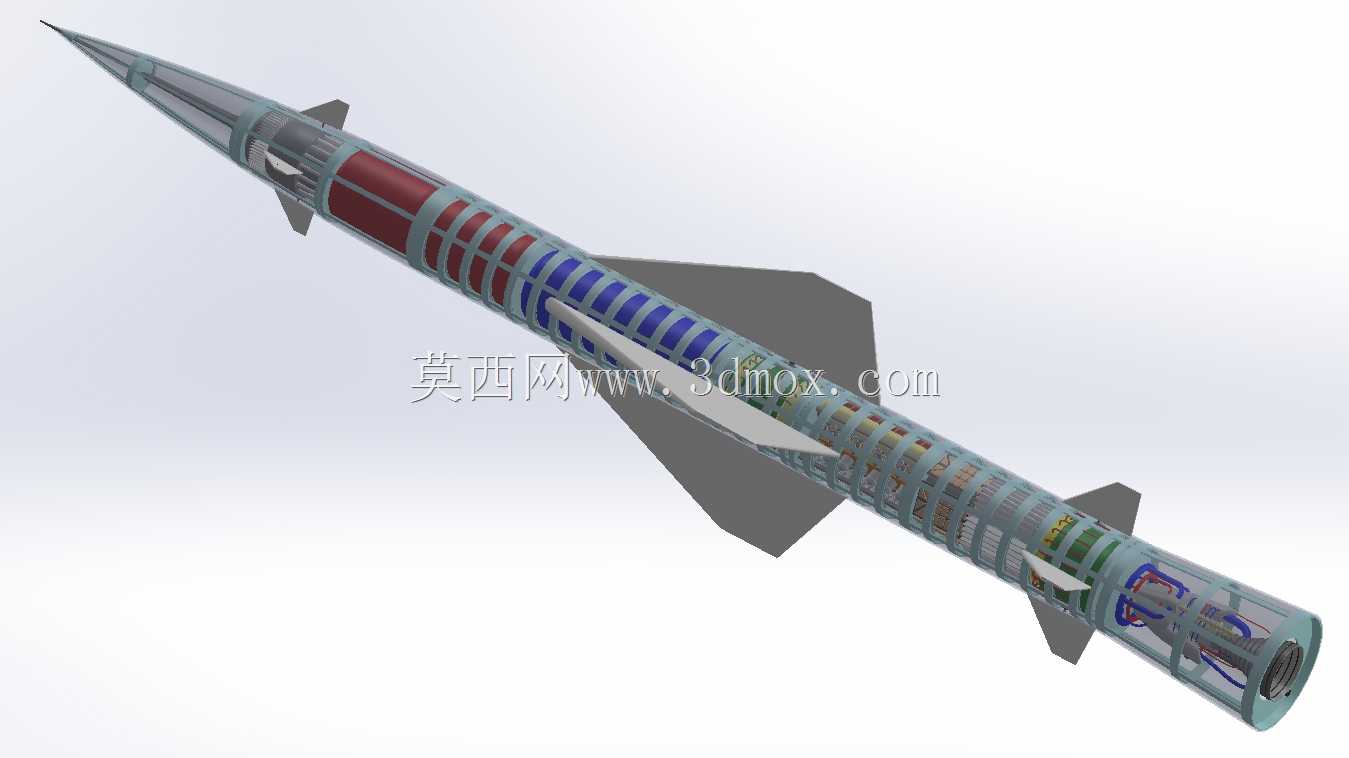

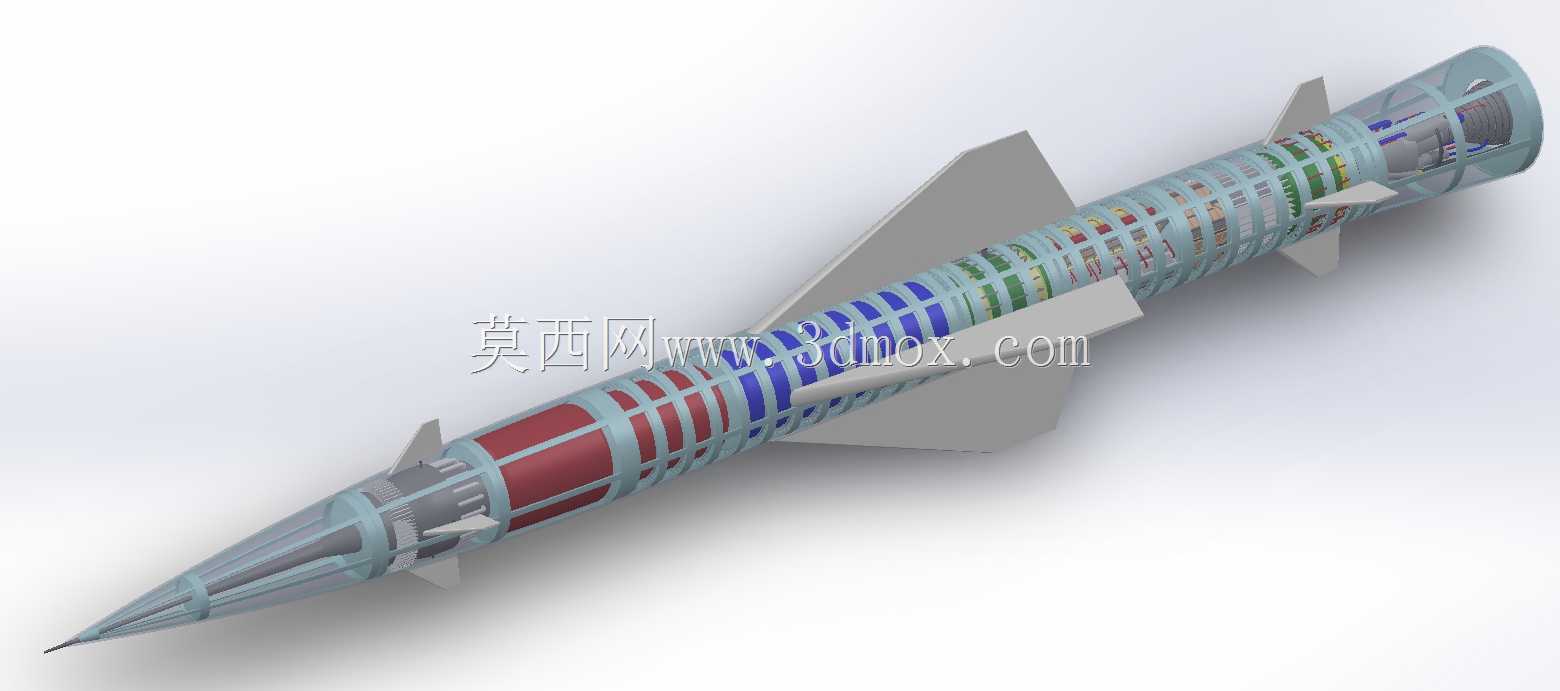

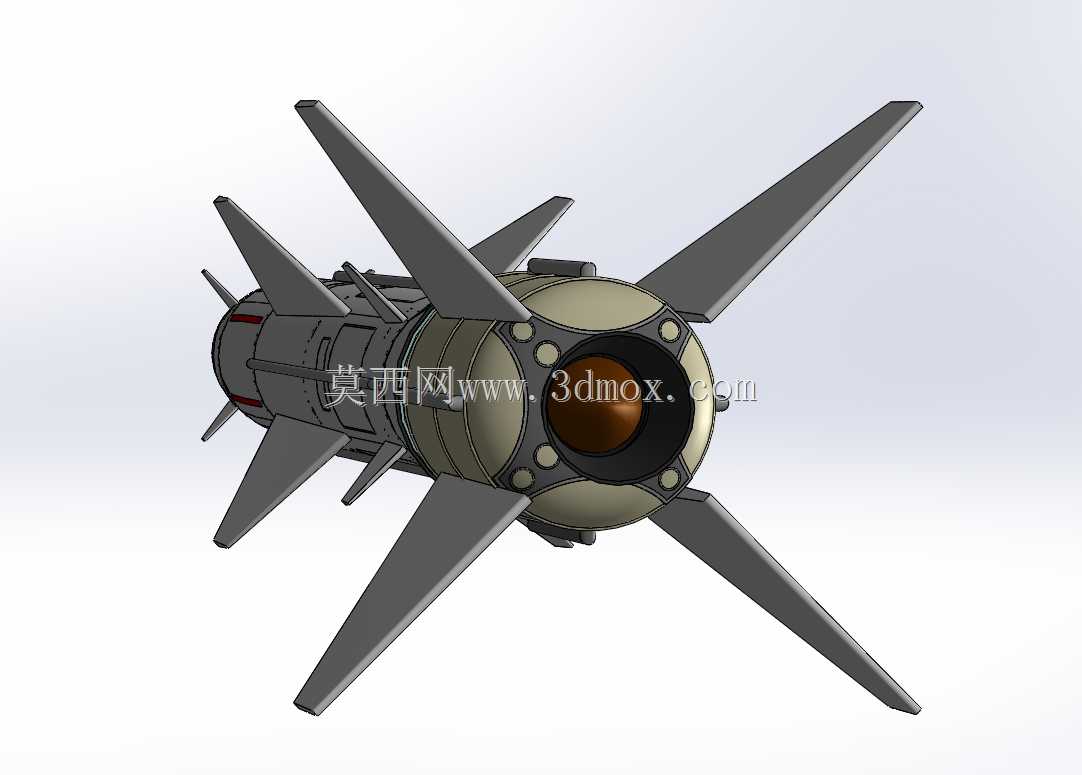

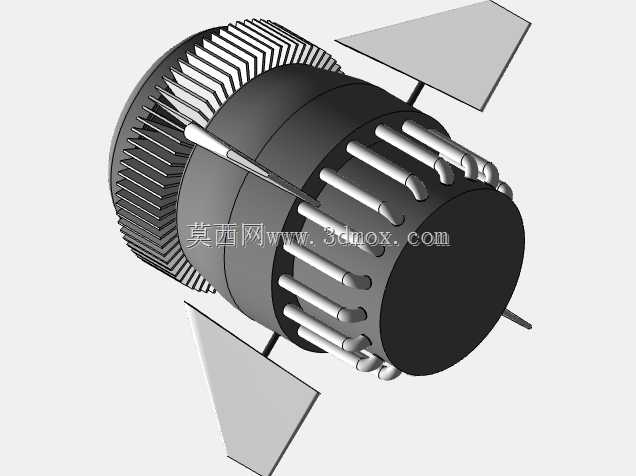

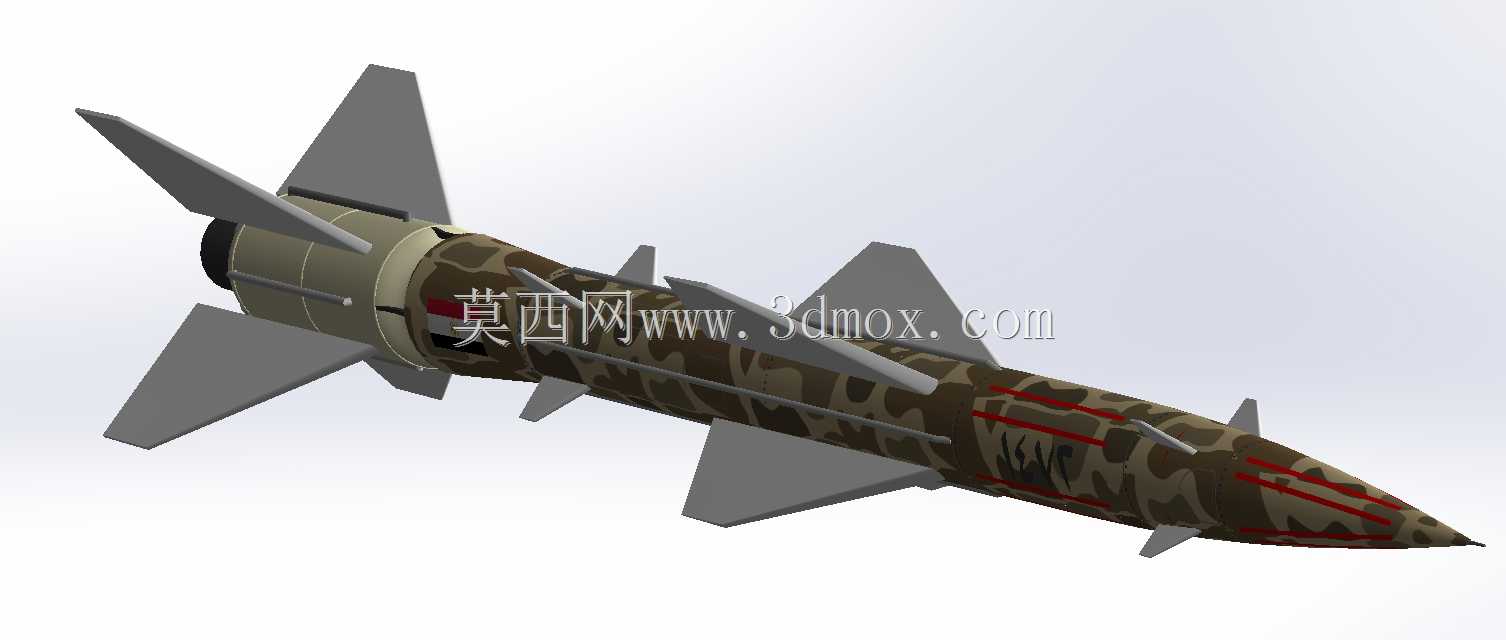

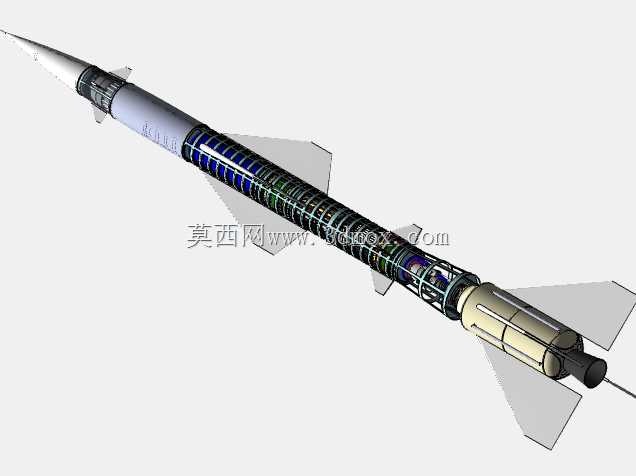

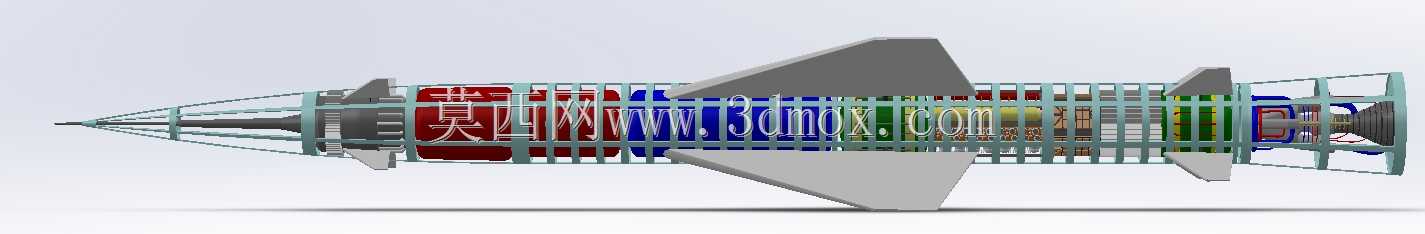

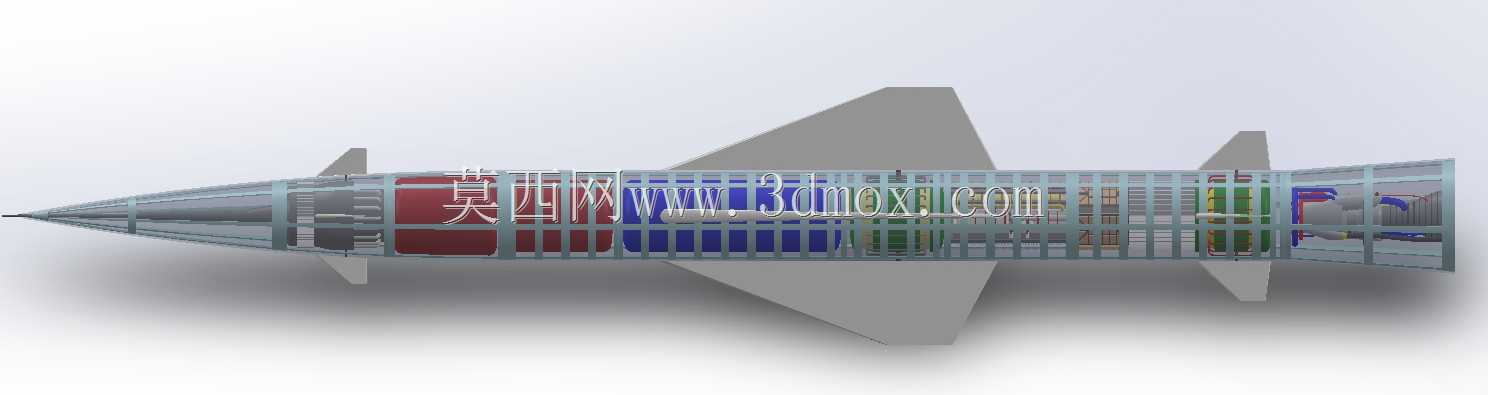

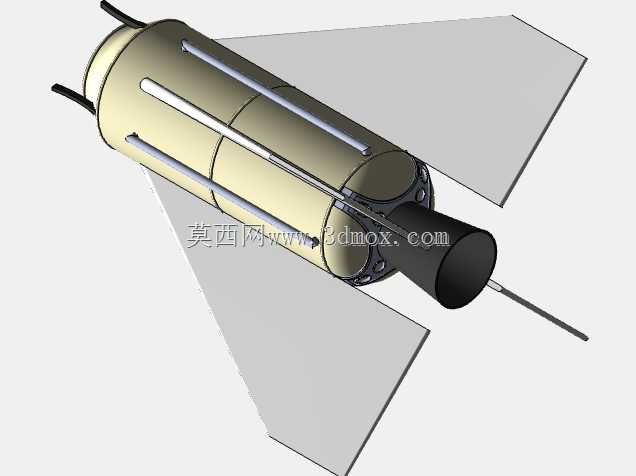

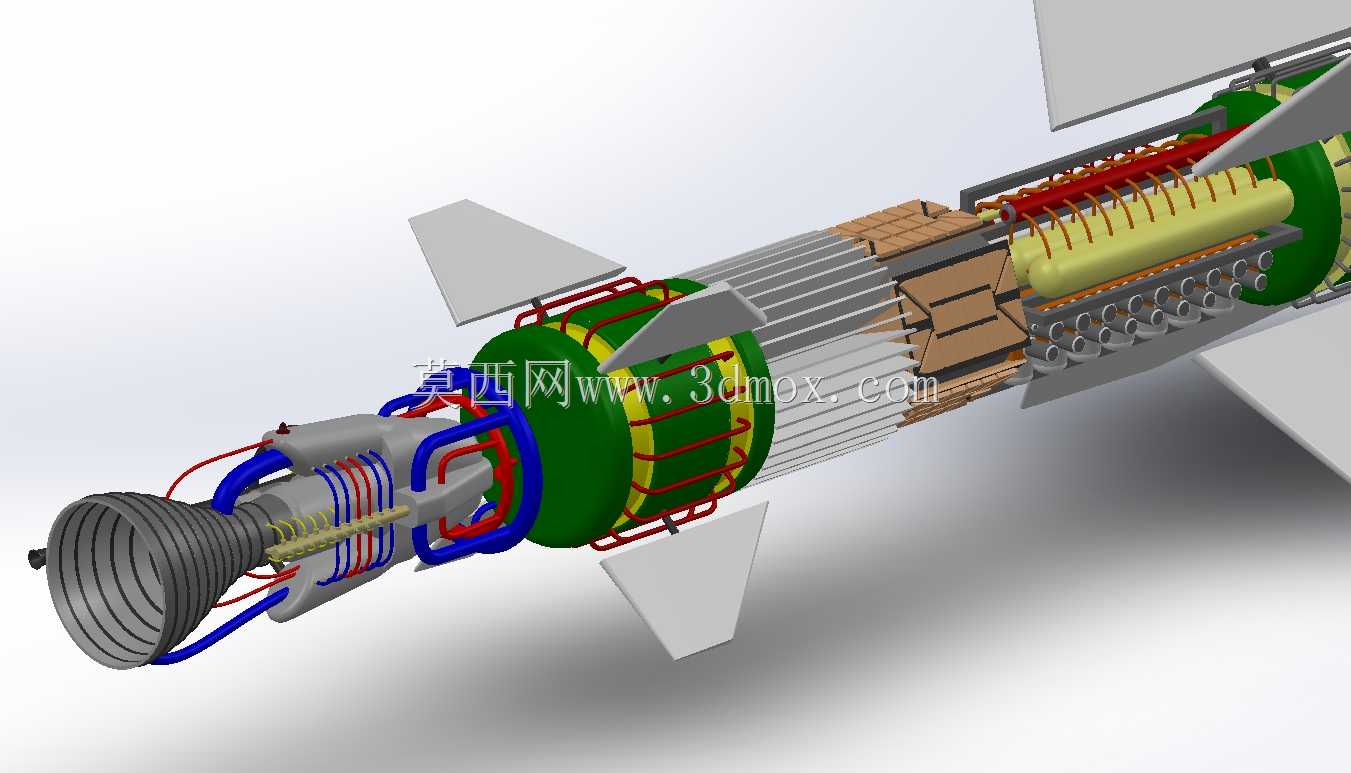

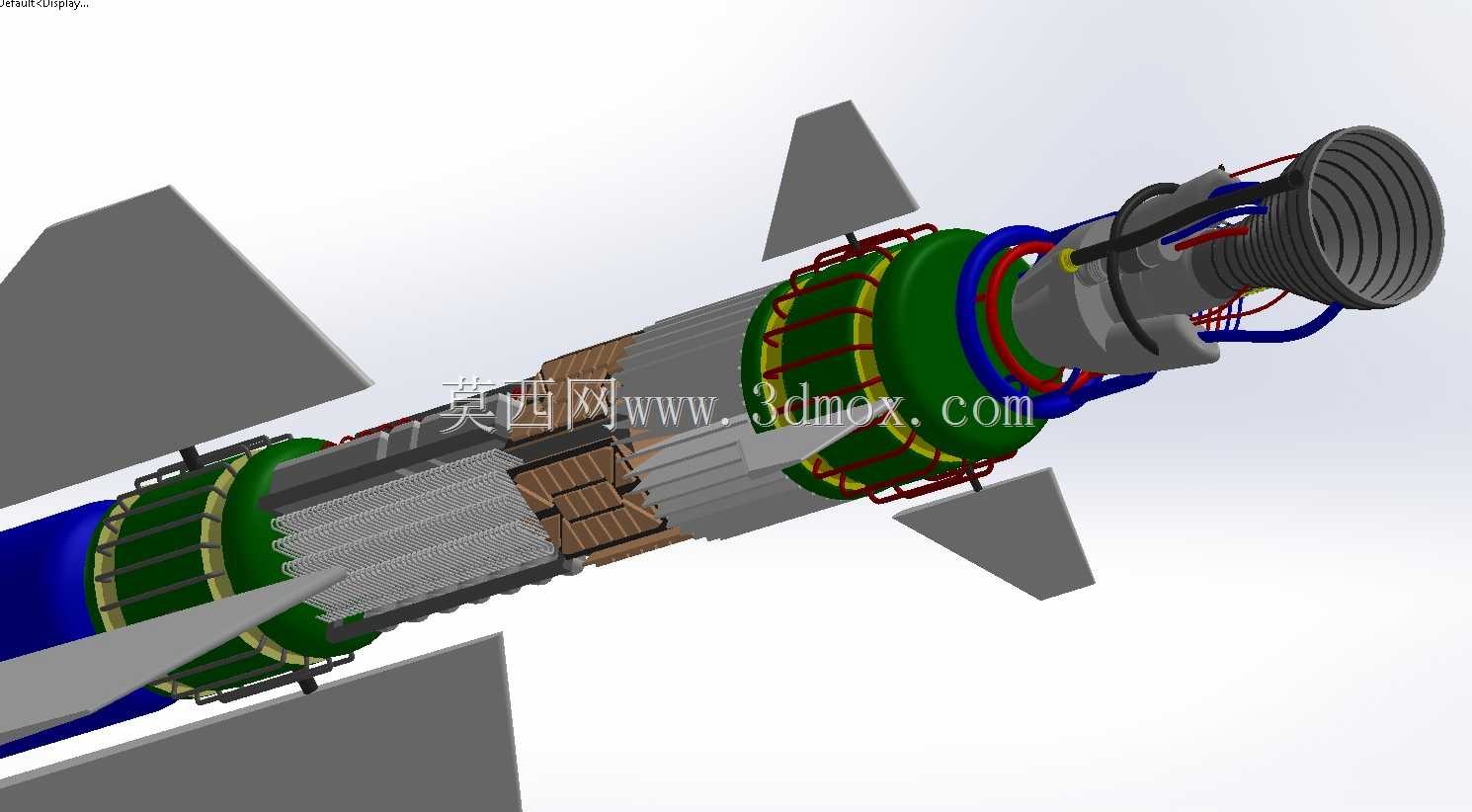

　　弹体内部的结构分区完全遵循实装的重量配平逻辑，战斗部舱布置在弹体质心附近，能够在起爆后最大化破片杀伤范围，燃料舱段占据弹身中段的主要长度空间，固体火箭发动机的喷管结构在尾部做了细节还原，喷管的扩张段角度、喉部尺寸均符合大推力固体发动机的设计参数，能够保障导弹在发射后数秒内加速到拦截所需的飞行速度。弹体表面的红色标识条对应实装的安装定位标记与维护指示标记，位置完全匹配实装的维护操作需求，地勤人员可通过表面标记快速完成舱段对接、日常检查的定位操作，无需额外测量即可确认舱段安装到位。

　　从安装边界与适配性来看，整套弹体的外径尺寸、翼展参数完全匹配实装的发射架适配要求，弹体前后的吊挂点位置、支撑块安装位置均做了结构体现，可直接适配倾斜发射架的装夹固定需求，发射时弹体与发射架的导向滑轨之间预留足够的安全间隙，不会出现发射过程中弹翼磕碰导轨的问题。弹体各舱段的连接结构采用法兰盘+径向销钉的固定形式，建模时还原了连接法兰的螺栓孔分布、销钉定位槽结构，能够直观展示实装的装配流程，对于从事制导武器结构设计、防空装备仿真推演的从业者来说，该模型可直接用于气动仿真计算、发射流程动画演示、装备结构教学等场景，各部分的结构比例、形位公差均严格对标实装测绘参数，没有出现比例失真、结构简化过度的问题，能够满足结构分析、装配模拟的专业使用需求。弹体尾部的发动机壳体与尾翼的连接结构做了加强筋细节还原，能够承受大推力发射阶段的过载冲击，避免尾翼在高速气流作用下出现结构变形，弹身表面的蒙皮接缝、舱段对接台阶均做了写实处理，真实还原实装的制造工艺特征，没有过度光滑化处理导致的结构失真问题。
