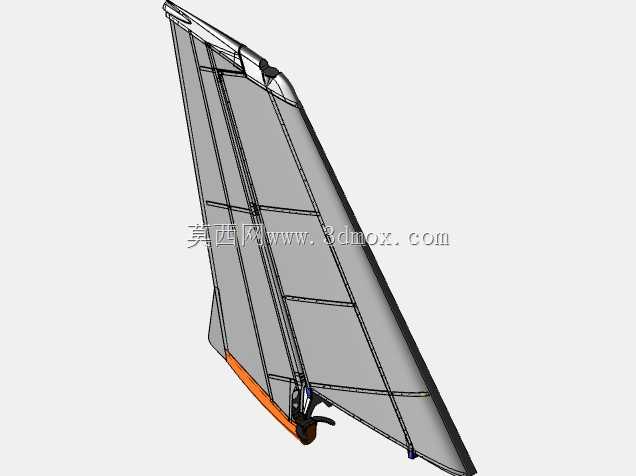

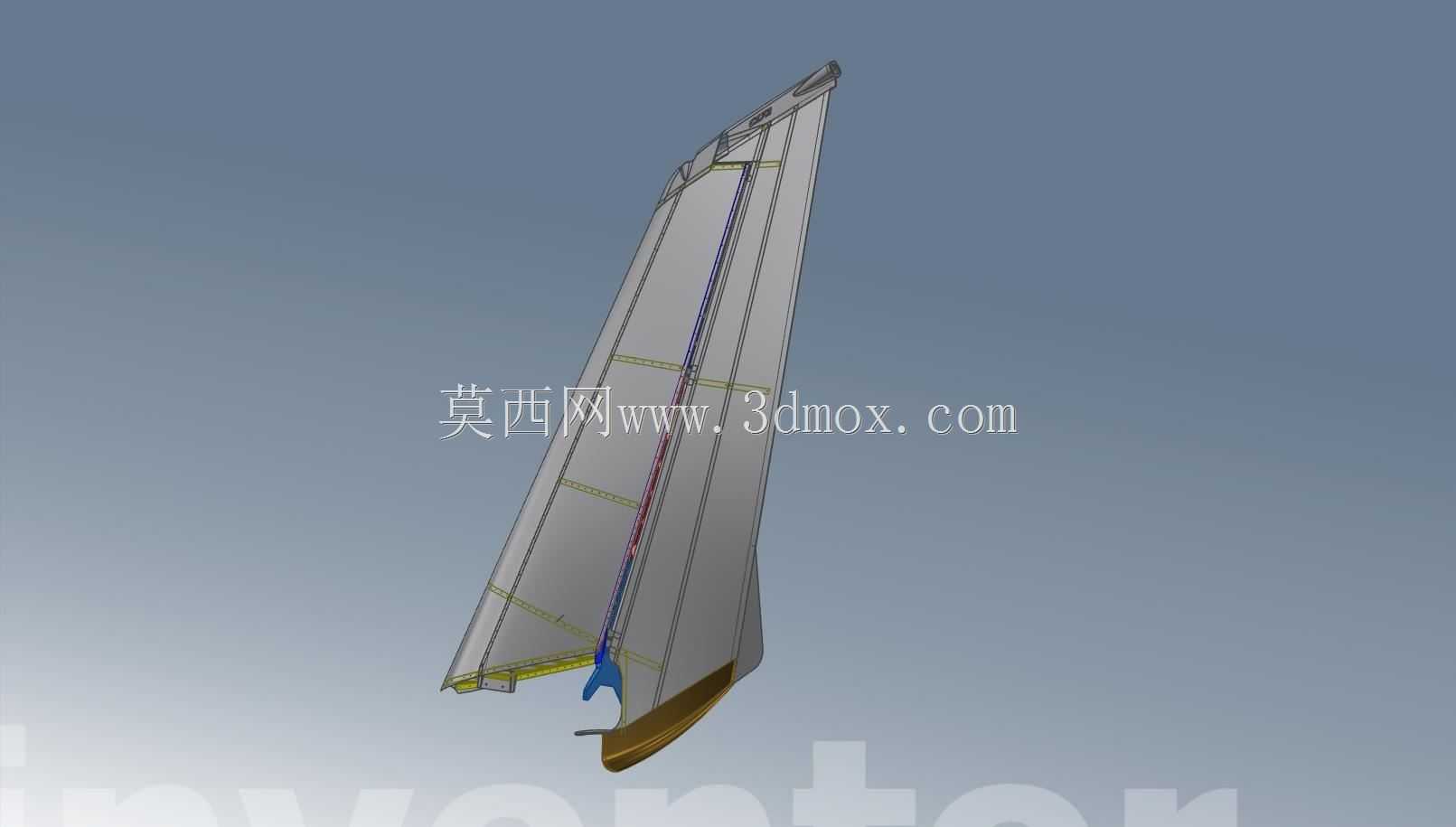

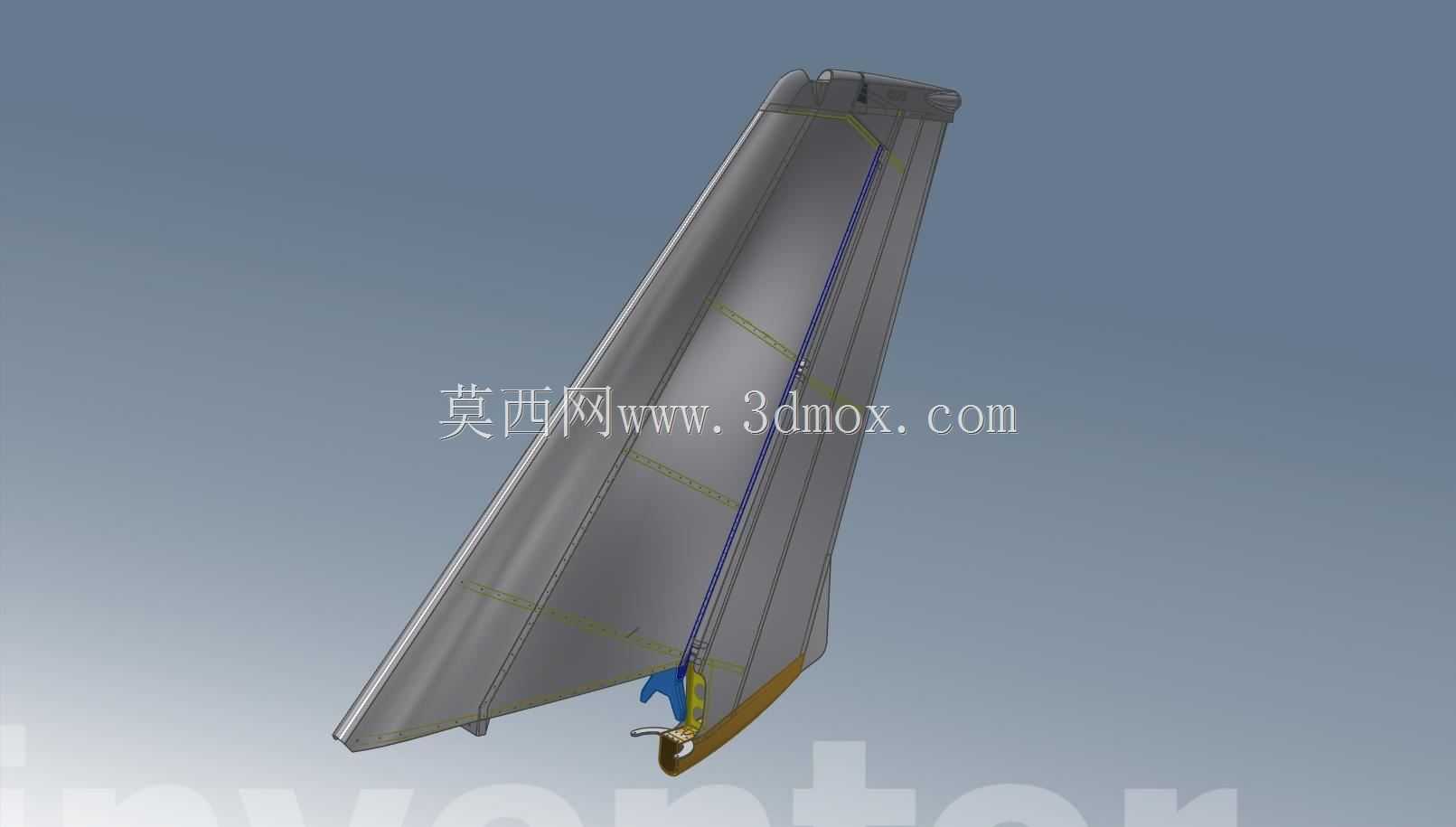

塞斯纳172飞机尾翼安定面与方向舵结构

　　在通用航空轻型固定翼飞机的结构体系中，尾翼部分的安定面与方向舵组合构件，直接决定了飞行器航向稳定性与操纵响应的核心性能，塞斯纳172作为全球保有量最高的单发活塞式通用航空机型，其尾翼结构的设计逻辑一直是轻型飞机结构设计领域的典型参考样本。这套构件的安定面部分作为固定翼面，承担着飞行过程中维持航向静稳定的核心作用，当飞行器遭遇侧风扰动出现航向偏航时，安定面产生的气动力矩会自动将机身拉回平衡航向，不需要飞行员持续施加操纵输入，这也是塞斯纳172作为初级教练机拥有极佳操纵容错性的关键结构基础。

　　方向舵作为铰接在安定面后缘的可动操纵面，通过操纵钢索与座舱内的脚蹬机构联动，飞行员蹬舵时带动方向舵偏转，改变尾翼局部气动力分布，产生绕机身垂直轴的操纵力矩，完成起飞滑跑方向修正、侧风进场偏流修正、小速度飞行协调转弯等核心飞行动作。从结构设计思路来看，该构件采用了典型的轻合金半硬壳式布局，安定面主体以翼梁作为主承力构件，搭配分布合理的翼肋维持翼型轮廓，外部覆盖薄壁蒙皮传递局部气动载荷，这种结构在保证足够结构强度与刚度的前提下，最大限度控制了构件自重，适配轻型飞机对重量控制的严苛要求。

　　方向舵与安定面的铰接点采用了多组铰链支座沿展向均匀布置的方案，能够将操纵过程中产生的集中载荷均匀分散到安定面的后梁结构上，避免局部应力集中导致的结构疲劳问题，铰链位置的设计也充分考虑了操纵行程的需求，保证方向舵在最大偏转角度范围内不会与安定面本体、尾翼整流罩发生运动干涉。在安装边界设计上，该构件的根部连接接头采用了与机身尾段承力框完全匹配的定位基准，安装时可以通过接头处的定位孔快速完成与机身结构的同轴定位，不需要额外的修配调整，能够大幅提升总装环节的装配效率；安定面前缘的外形轮廓与机身尾段的整流蒙皮完全顺滑过渡，避免了台阶、缝隙导致的局部气流分离，降低巡航状态下的尾部阻力。操纵钢索的走向沿安定面内部的加强筋布置，内部设置有专门的钢索导向滑轮与张力调节机构，既能够避免钢索在翼面内部晃动与其他结构发生摩擦，也可以在日常维护过程中快速调整钢索张力，保证操纵系统的响应灵敏度不会因长期使用出现松弛偏差。方向舵后缘设计有可调整的配平片结构，飞行员可以通过座舱内的配平旋钮调整配平片的偏转角度，抵消不同飞行状态下的持续脚蹬力，降低长时间飞行的操纵负荷，配平片的铰链轴线与方向舵转轴保持平行，保证配平操纵的线性度。

　　从实际应用场景来看，这类尾翼构件不仅适用于塞斯纳172机型的原厂替换、维修场景，也可以作为轻型通用飞机、自制实验类飞机尾翼结构设计的参考原型，结构设计人员可以根据目标机型的飞行速度、重量等级、尾容量需求，对该结构的翼型、展长、弦长、承力构件尺寸进行等比例缩放调整，快速完成尾翼部分的初步方案设计。在建模实现层面，该结构完整还原了翼面的翼型曲线、铰链支座的安装位置、钢索走线通道、根部连接接头的配合尺寸，能够直接用于结构干涉检查、操纵机构运动仿真、尾翼气动特性初步分析等设计环节，也可以作为航空类专业教学过程中，讲解轻型飞机尾翼结构组成、传力路径分析的具象化参考模型，帮助学习者直观理解半硬壳式翼面的结构组成逻辑与各部件的实际功能。需要注意的是，这类航空结构件的设计需要严格匹配对应机型的适航要求，所有承力构件的尺寸、材料选型都需要经过强度校核与载荷试验验证，建模过程中还原的安装尺寸与配合关系，可以为后续的工程化设计、零件出图提供准确的基准参考，减少前期方案设计阶段的重复建模工作量。
