便携式小型空气压缩机组结构设计

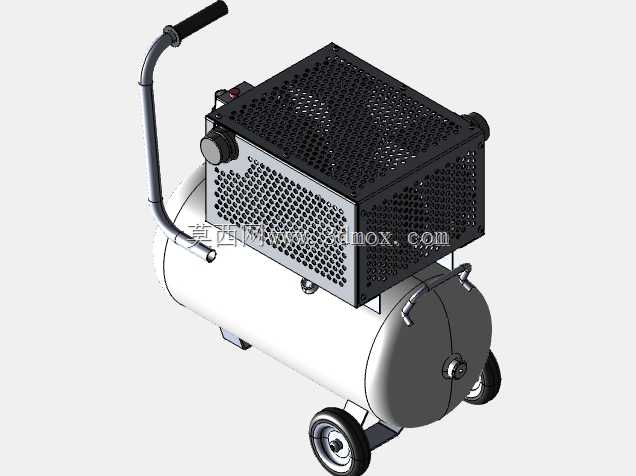

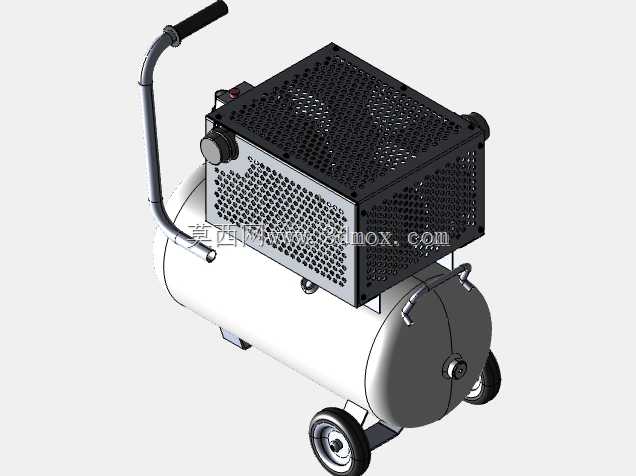

　　这款小型移动式空气压缩机组，核心定位是为零散作业场景提供稳定的低压压缩空气供给，在装修施工、小型汽修、家用气动工具配套、户外广告安装、模型制作工坊这类没有集中气源覆盖的场景中，这类设备是替代大型固定空压机的核心选择。不同于工业厂区固定铺设管路的集中供气系统，这类便携机组需要兼顾移动灵活性与供气稳定性，设计阶段首先要平衡的就是储气容量与整机重量的矛盾——储气罐采用卧式圆柱形结构，一方面圆柱壳体的承压能力在同等壁厚下优于方形结构，能降低罐体自重，另一方面卧式布局可以将压缩主机、散热防护结构直接叠装在罐体上方，充分利用垂直空间，压缩整机的占地面积，在狭窄的作业空间内也能灵活放置。

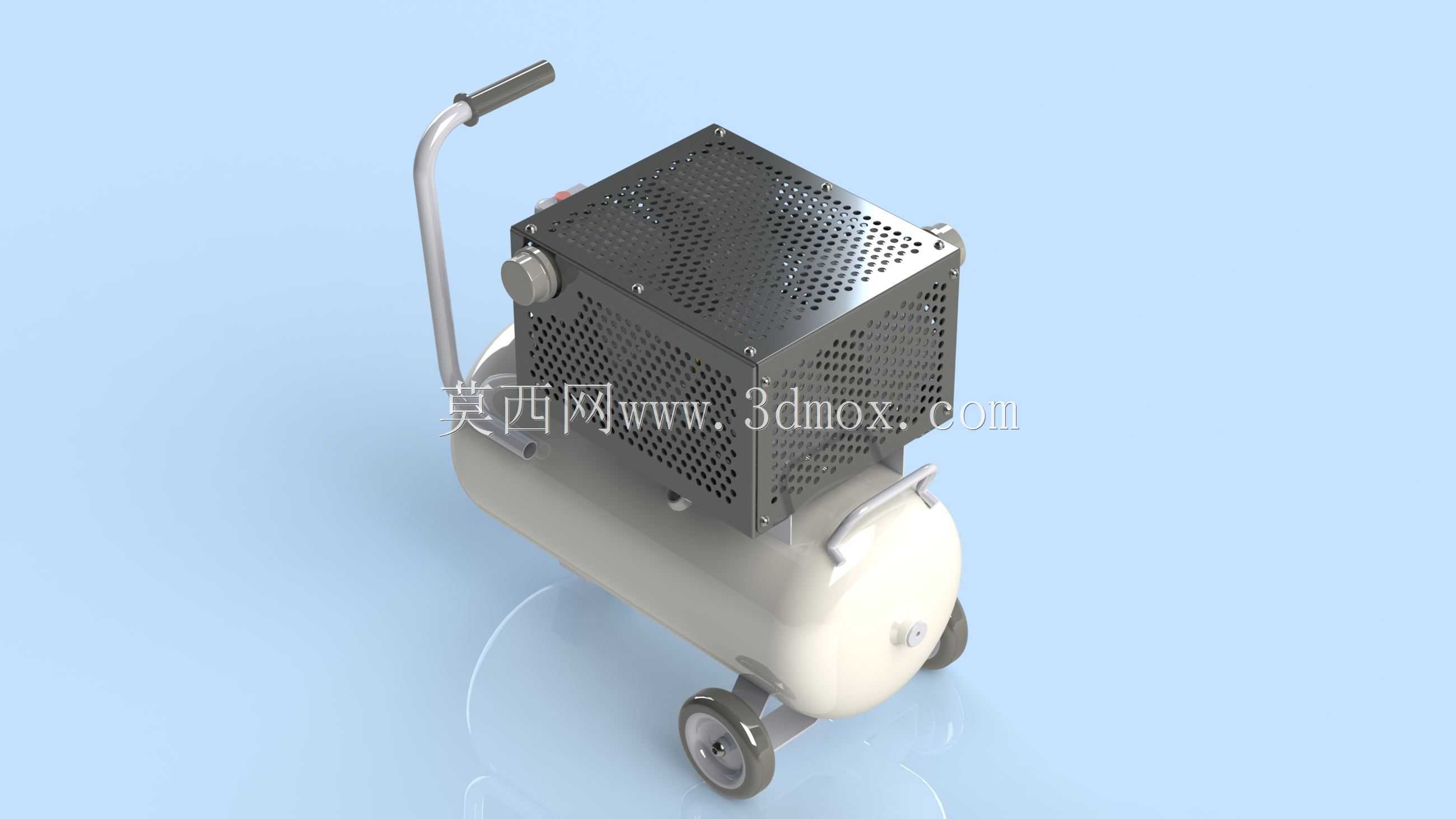

　　移动结构的设计上，机组采用单推手配合两个定向脚轮的布局，推手采用弯折圆管结构，外部套设防滑握套，操作人员只需要下压推手让整机以脚轮为支点倾斜，即可轻松拖动转移，不需要整体抬升设备，适配工地、楼道这类不平整或者有台阶的转运场景；罐体另一端设置的小型支撑脚，在设备静置时可以配合脚轮形成三点支撑，避免设备放置时出现滑移倾翻的问题，支撑脚的高度经过匹配设计，保证罐体离地间隙足够，防止地面积水、杂物磕碰罐体底部的排污结构。

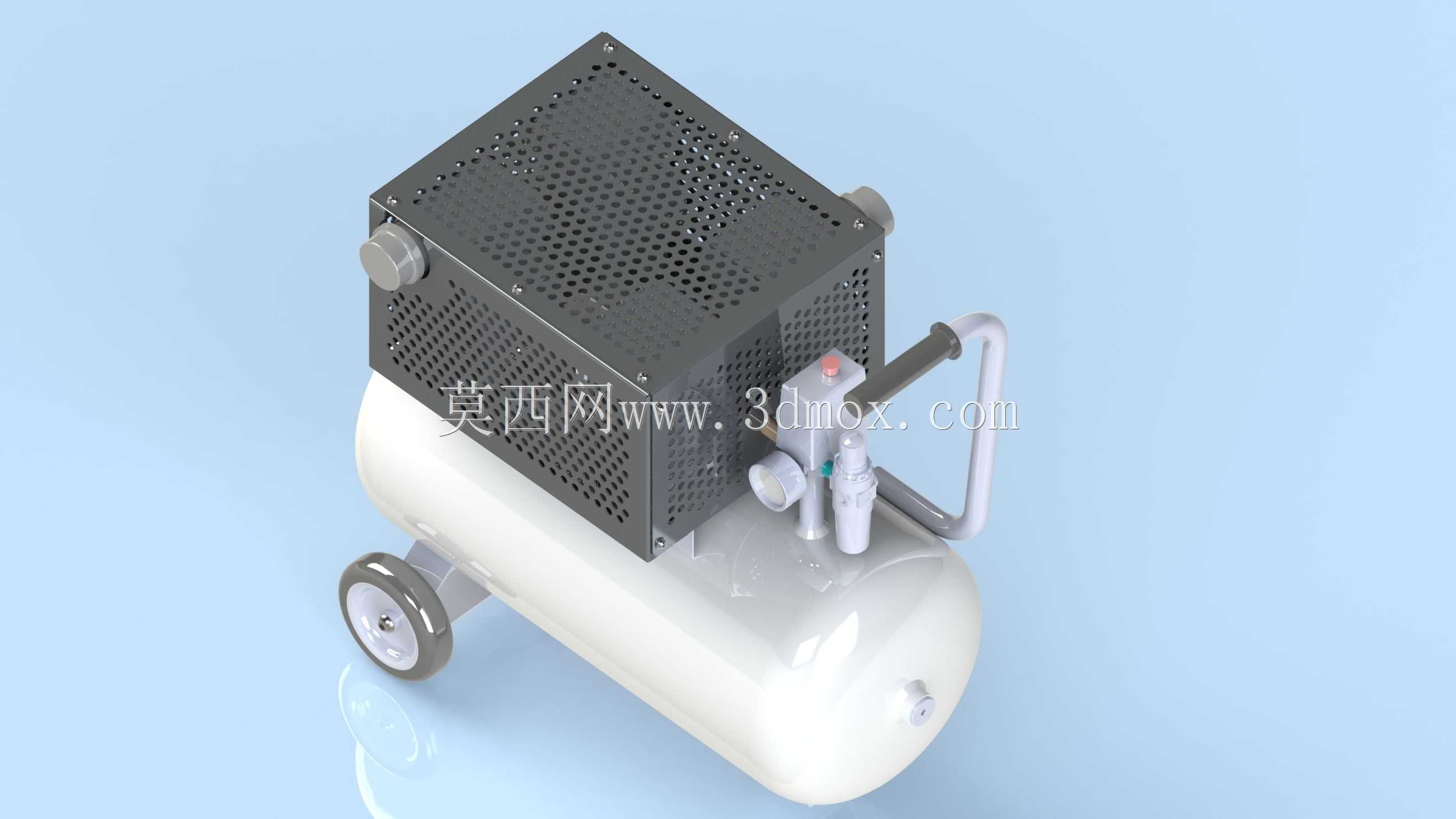

　　上部的压缩主机外部设置了全包围式的冲孔金属防护罩，这部分结构的设计并非单纯的外观装饰：冲孔网板的开孔率经过核算，既可以阻挡操作人员误触内部高温的缸体、传动部件，避免作业烫伤或者机械伤害，又能保证足够的通风量，让主机运行时产生的热量可以通过自然对流及时散出，不需要额外加装散热风机就能满足连续运行的温升要求；防护罩采用快拆式的固定结构，日常维护时只需要松开侧边的固定旋钮即可拆下护罩，直接对主机的滤芯、阀片等易损件进行检查更换，不需要拆解整机结构。

　　从功能逻辑上看，卧式罐体除了储存压缩空气、平衡气压波动的核心作用外，还承担了整机的承载底座功能，主机、脚轮、推手、支撑脚所有部件的安装基准都直接集成在罐体上，减少了额外的安装机架结构，进一步降低了整机自重。罐体端部设置的排水阀位置经过优化，在设备正常放置的姿态下，阀口正好处于罐体的最低位置，积聚在罐内的冷凝水可以完全排出，避免长期积水导致罐体内部锈蚀，缩短设备使用寿命。

　　在安装边界方面，这类小型机组的外形尺寸控制严格，常规家用轿车的后备箱即可容纳，不需要专门的货运车辆转运；作业时的放置空间仅需要0.3平方米左右的平整地面即可，不需要额外的地脚固定，接通气源管路、接通电源即可启动供气。设备的供气接口设置在防护罩侧方的易操作位置，接口采用通用的快插结构，可以直接匹配市面上绝大多数气动工具的接头，不需要额外加装转换接头，配套的气压调节表也集成在接口附近，操作人员可以根据所用工具的气压需求直观调整输出压力，避免压力过高损坏工具或者压力不足影响作业效率。

　　不同于大型工业空压机的复杂控制逻辑，这款机组的控制结构做了最大化简化，压力开关直接集成在主机侧方，当罐内气压达到设定上限时自动切断主机电源，气压下降到设定下限时自动启动补压，不需要人工值守监控运行状态，非专业人员也可以快速上手操作。整机的重心经过配平设计，在拖动转移或者静置放置时，重心始终落在脚轮与支撑脚构成的支撑面内部，即使在有一定坡度的地面放置，也不会出现倾翻的风险；推手的弯折角度经过人体工程学校核，操作人员拖动设备时手臂自然下垂即可握住握套，不需要弯腰或者抬臂，长时间转运也不会产生过度的肢体疲劳。

　　在实际使用场景中，这类设备可以为气钉枪、小型喷笔、胎压充气枪、气动吹尘枪、小型风动扳手等工具提供气源，覆盖从家庭DIY作业到小型工程施工的多数零散用气需求，因为整机重量控制在单人可拖动转移的范围内，作业人员可以轻松将其移动到作业点附近，减少长距离气管铺设带来的气压损失与管路绊倒风险。护罩的冲孔结构同时可以阻挡大部分作业环境中的灰尘、碎屑附着在主机散热片上，降低日常清洁维护的频率，金属材质的护罩也具备足够的抗磕碰能力，在转运或者作业过程中即使受到轻微碰撞，也不会变形损坏，能够适配复杂作业现场的粗放使用环境。
