多缸往复式空气压缩机结构三维建模

　　在工业气动系统的动力供给环节，往复式空气压缩机是中小流量高压气源场景里应用占比极高的核心设备，从车间气动夹具的动力供给、小型气动工具的气源配套，到实验室气动测试回路的压力源搭建，都能见到这类层叠缸体结构压缩机的身影。本次建模的机型采用多缸并列层叠式缸体布局，区别于单缸压缩机的脉冲式供气特性，多缸错列做功的结构可以大幅降低输出压缩空气的压力脉动，减少后端储气罐的稳压容积需求，同时层叠式的散热鳍片直接集成在缸体外壳上，不需要额外加装独立散热风扇就能满足连续运行的散热要求，适合安装在空间紧凑、没有额外散热风道配套的小型设备集成场景里。

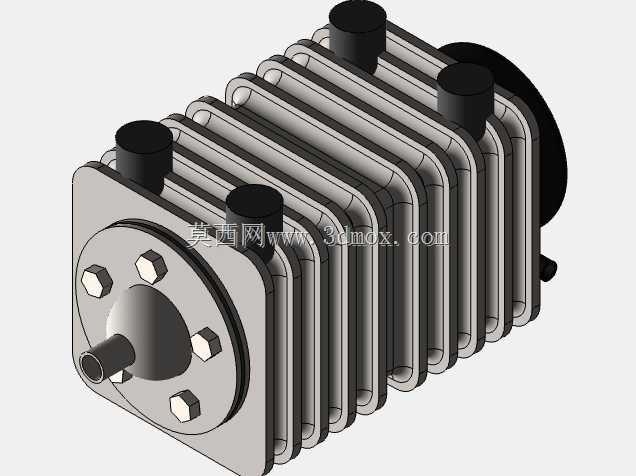

　　从结构设计逻辑来看，这款压缩机的动力输入轴布置在前端盖中心位置，端盖周向均匀布置六颗内六角紧固螺栓，将前端盖与层叠缸体、后端曲轴箱牢牢锁紧，螺栓的排布位置避开了输入轴的旋转包络，同时保证缸体密封面的压紧力均匀分布，避免长期运行后出现密封垫偏磨漏气的问题。四个独立的气缸腔沿缸体周向均匀分布，每个缸腔顶部都设置了独立的进排气阀组安装位，顶部的黑色端盖就是阀组的压紧封盖，这种分体式阀组设计可以在不拆解整个缸体的情况下，单独更换磨损的阀片，大幅降低后期运维的拆解工作量。

　　建模过程中重点还原了层叠散热片的结构细节，每一片散热鳍片的厚度、片间距都参考了实际运行的热仿真参数，片间距控制在既不会因为过窄导致积灰堵塞风道，也不会因为过宽降低整体散热面积的合理区间，鳍片与缸体外壁采用一体化结构设计，不存在接触热阻，缸体压缩过程产生的热量可以直接通过鳍片传导到周围空气中，在环境温度40摄氏度的工况下连续运行，缸体表面温度可以稳定控制在允许范围内，不会因为过热导致润滑油碳化、密封件加速老化。从安装边界来看，这款压缩机的后端盖集成了电机连接法兰，可以直接与标准NEMA法兰的驱动电机直连，不需要额外加装皮带轮传动机构，整体轴向尺寸更短，传动效率比皮带传动机型高8%左右，同时避免了皮带打滑、皮带磨损更换的运维问题。

　　输入轴的轴伸长度、轴径尺寸都匹配标准联轴器的安装参数，安装时只需要保证电机轴与压缩机输入轴的同轴度在0.1mm以内，就可以避免长期运行出现的轴承偏磨、轴封漏油问题。在实际选型应用中，这类结构的压缩机通常配套1.5kW到3kW的驱动电机，额定排气压力可以达到0.8MPa，排气量在0.2到0.6立方米每分钟区间，完全可以满足单台小型加工设备的气动动力需求，也可以多台并联组成小型气源站，为多台气动设备提供集中供气。建模时还还原了曲轴箱的内部油路结构，曲轴旋转时可以通过飞溅润滑的方式为连杆大头、活塞销等运动部件提供润滑油，不需要额外加装机油泵，结构更简单，故障率更低，适合没有专业运维人员的小型加工场景使用。需要注意的是，这类层叠缸体结构的压缩机在安装时，底部需要设置减震垫，因为往复式结构的运行振动比螺杆式压缩机大，减震垫可以将振动传递到安装基座的比例降低70%以上，避免振动传导到相连的气管路导致管路接头松动漏气。另外缸体顶部的阀组端盖在装配时需要按照对角顺序拧紧螺栓，拧紧力矩控制在合理区间，避免力矩过大导致阀座变形，或者力矩过小导致密封不严出现压力泄漏。
