建筑耐火测试用防火门结构设计方案

　　这款防火门结构主要面向先进建筑技术服务领域的耐火性能测试场景开发，核心用途是为建筑构件耐火极限检测提供标准化的受试样品，同时也可作为常规建筑防火隔断构件的结构设计参考，适配民用建筑、工业厂房防火分区之间的隔断安装需求，能够在规定耐火时间内维持门体结构完整性、隔烟阻热性能，阻止火势与高温烟气向相邻防火分区蔓延。

　　从功能特性来看，门体采用三层复合结构设计，框架部分选用1.5毫米厚度的冷轧钢板弯折成型，弯折处设置R3圆角过渡避免应力集中，框架内部填充密度100千克每立方米的洛科威防火岩棉，填充层与钢板框架之间采用耐高温无机粘结剂满粘固定，避免高温下填充层脱落失效；门扇部分设置1.25毫米厚度的整体式加强筋，加强筋采用纵横交错的网格排布，纵向加强筋间距控制在300毫米，横向加强筋间距设置为400毫米，所有加强筋与门扇面板之间采用点焊连接，焊点间距不大于150毫米，保证门扇在高温灼烧下不会出现大面积变形垮塌。门扇与框架配合处设置阶梯式止口结构，止口内镶嵌膨胀型防火密封条，遇高温时密封条会快速膨胀封堵缝隙，阻断烟气与火焰的穿透路径。

　　设计过程中优先考虑了测试场景下的安装便捷性与结构可重复性，框架四周预设直径12毫米的安装孔位，孔位中心距框架边缘距离统一为50毫米，适配施工现场常用的M10膨胀螺栓安装需求，不需要现场二次打孔即可直接固定在混凝土门洞或防火分区隔墙的预埋钢板上。门体的整体外形尺寸按照常规建筑单扇防火门的通用规格设置，宽度适配900毫米、1000毫米两种常用门洞宽度，高度适配2100毫米标准门洞高度，安装时需要预留的侧边间隙不大于5毫米，顶部间隙不大于8毫米，底部间隙根据地面铺装类型控制在3-10毫米范围内，保证门扇开关顺畅的同时不会形成过大的窜烟缝隙。

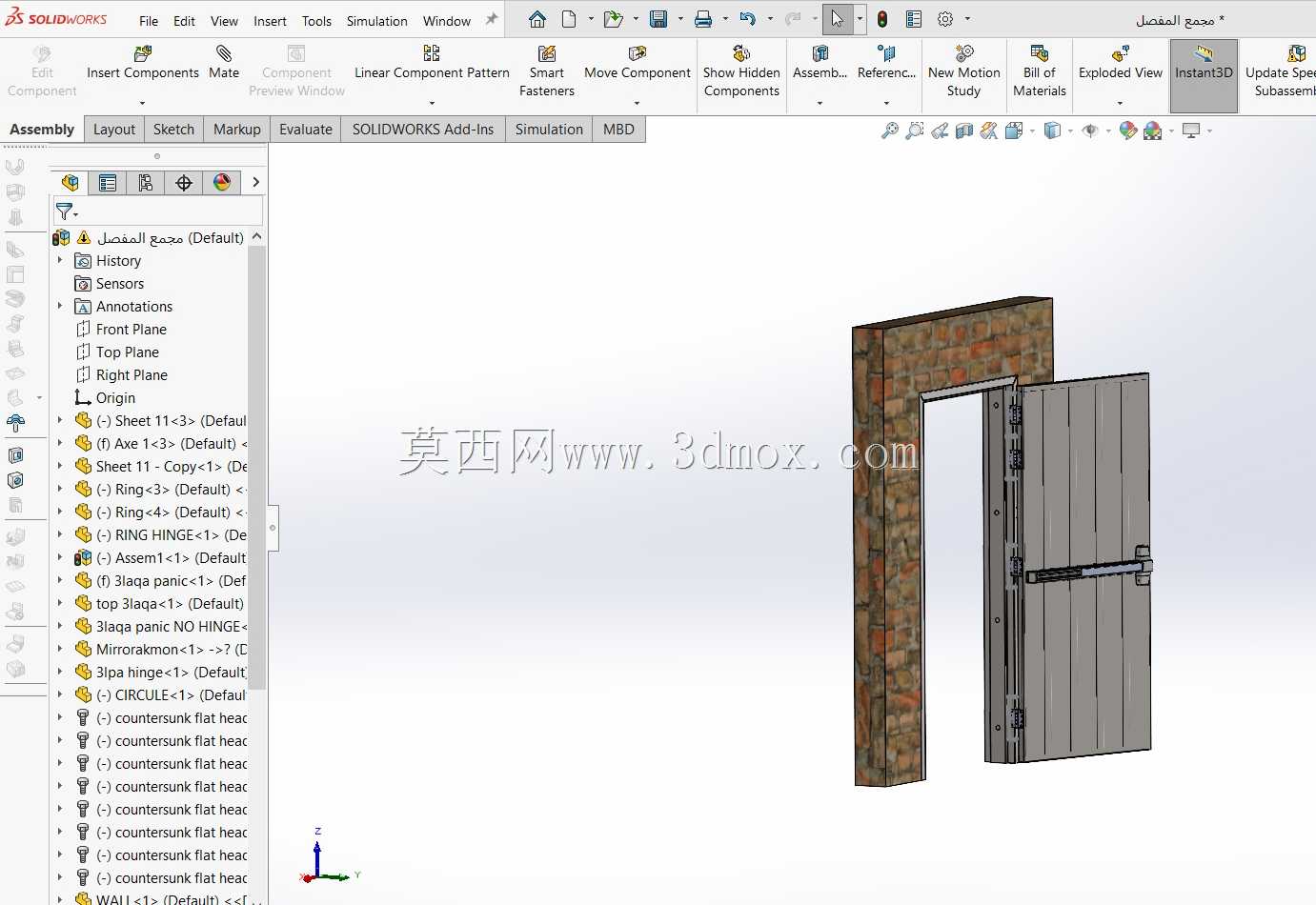

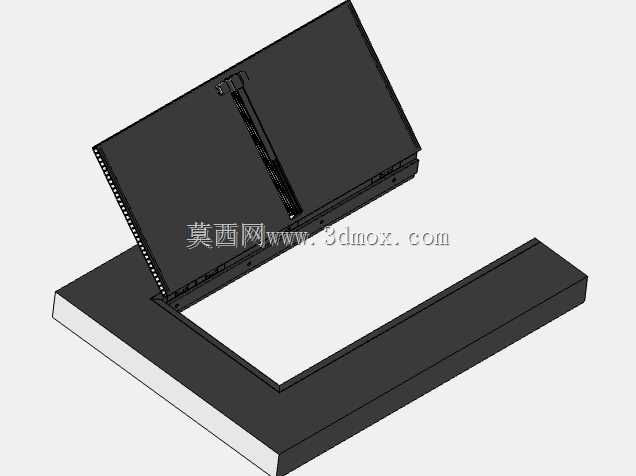

　　结构建模阶段重点还原了实际生产中的工艺细节，框架的钢板弯折半径、焊点排布位置、加强筋的安装避让位都完全匹配实际钣金加工的工艺要求，没有出现无法落地的理想化结构。合页安装位预设了3毫米厚度的加强垫板，避免长期开关过程中合页处的钢板出现拉扯变形，锁具位置同样做了局部加厚处理，耐火测试过程中锁具位置不会提前熔融穿透。门体表面的涂层选用膨胀型防火涂料，涂层厚度控制在0.8-1毫米，高温下涂层会膨胀形成隔热炭层，降低钢板背面的温升速率，保证背火面温度在耐火极限时间内不超过标准规定的阈值。

　　考虑到耐火测试过程中门体需要承受单侧高温灼烧以及可能的水冲击作用，结构设计时对门扇的整体刚度做了冗余校核，在1000摄氏度单侧高温持续灼烧90分钟的工况下，门扇的最大变形量不超过门扇跨度的1/300，不会出现门扇脱落、缝隙过大导致火焰穿透的问题。所有金属构件的连接位置都避免了不同金属直接接触，防止高温下发生电化学腐蚀加速结构失效，岩棉填充层做了憎水处理，避免潮湿环境下岩棉吸水导致隔热性能下降。

　　从安装边界来看，这款门体适配的墙体厚度范围为120-240毫米，不管是加气混凝土砌块墙还是轻钢龙骨防火隔墙都可以匹配安装，安装时只需要保证门洞的平面度误差不超过5毫米每米，就可以实现门体与墙体的无缝贴合，不需要额外做大量的找平调整。门体的整体重量控制在45千克每平方米，常规的墙体承载力都可以满足安装要求，不需要额外做墙体加固处理，不管是新建建筑的防火分区施工，还是既有建筑的防火改造项目都可以适用。
