工业废塑料破碎处理撕碎设备结构设计

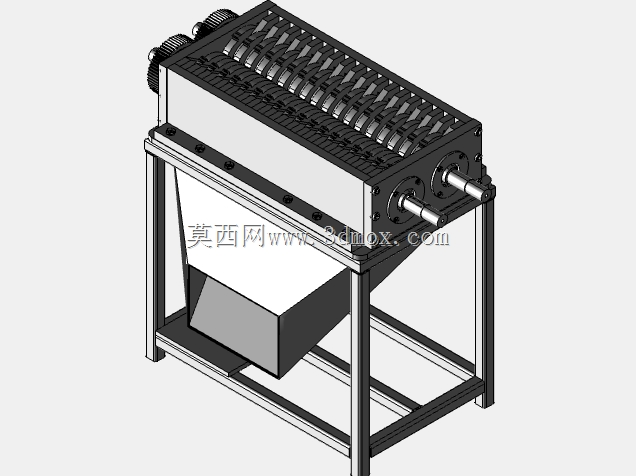

　　在废塑料资源化回收、工业边角料处置、生活垃圾分选预处理等场景中，撕碎设备是前端减容工序的核心装备，直接决定后续破碎、清洗、造粒环节的进料稳定性与处理效率。这款撕碎设备的结构设计，首先围绕低转速大扭矩的撕碎工况做了核心受力部件的强度校核，区别于高速冲击式破碎机，其采用双轴平行布置的刀辊结构，动刀按照螺旋线排布在六角形刀轴上，相邻动刀之间设置隔套保证啮合间隙，定刀通过螺栓固定在腔体两侧的机架上，动刀与定刀的啮合间隙控制在2mm以内，既可以保证对大块硬塑料、缠绕性塑料薄膜、带金属嵌件的废塑料件的咬合抓取能力，又能避免间隙过大导致的物料卡滞、撕扯不彻底问题。

　　从安装边界来看，设备整体采用方管焊接机架作为承载主体，机架底部预留12个M24的地脚螺栓安装孔，安装平面的平面度公差要求控制在每米0.5mm以内，避免设备满载运行时因基础不平导致的刀轴偏载、轴承过早磨损问题；设备进料口设置在腔体顶部，尺寸适配常见的皮带输送机出料宽度，可直接对接前端分选线的出料端，无需额外增设进料过渡料斗，减少现场安装的改造成本；出料端位于腔体正下方，预留的出料法兰尺寸可对接下方的皮带输送机或者集料箱，撕碎后的物料粒径控制在30-80mm区间，满足后续细碎工序的进料粒径要求。

　　设计过程中针对刀辊的受力做了专项优化，刀轴采用40Cr调质处理，轴肩位置做圆角过渡避免应力集中，轴承选用调心滚子轴承，可承受撕碎过程中不均匀载荷带来的径向冲击力，轴承座采用分体式设计，后期维护更换密封件、轴承时无需拆解整个撕碎腔体，大幅缩短设备停机维护时间。腔体内部的衬板采用耐磨合金钢材质，通过沉头螺栓固定在腔体内壁，避免物料直接冲刷腔体母材，衬板磨损后可单独更换，降低设备全生命周期的使用成本。

　　设备的动刀采用六角形装配面，与刀轴之间无相对转动，相比键连接的结构，可承受更大的扭矩冲击，避免重载工况下键槽崩裂的问题；动刀的刀刃采用对称设计，单面磨损后可翻转180度继续使用，单把动刀可重复四次修磨使用，大幅降低易损件的更换成本。传动部分采用行星减速机搭配液力耦合器的结构，启动时可实现软启动，避免硬启动时的电流冲击，当遇到不可破碎的硬物卡滞时，液力耦合器可打滑卸荷，保护减速机、刀轴及电机不受过载冲击损坏，设备还设置了正反转自动控制逻辑，卡滞时刀轴会自动反转吐出物料后再正转尝试撕碎，减少人工干预清堵的频次。

　　从实际应用场景出发，这款设备可适配多种类型的废塑料处理场景，包括注塑厂的浇口料、不良品的在线破碎回收，废塑料回收场站的大件塑料外壳、塑料管材、塑料托盘的撕碎减容，以及生活垃圾处理线中塑料组分的破碎预处理；针对不同的物料特性，可通过调整动刀的排布密度、隔套宽度来调整出料粒径，处理硬质大块塑料时可适当加大刀间距，提高撕碎效率，处理薄膜类缠绕性物料时可缩小刀间距，保证物料撕扯充分，避免长条状物料缠绕刀轴。

　　设备的外部防护设计充分考虑了现场使用的安全性，传动部位全部设置可拆卸的安全防护罩，防护罩上设置检修观察口，日常巡检时可直接观察传动部件的运行状态，无需拆除整个防护罩；进料口位置设置防飞溅挡板，避免撕碎过程中碎料从进料口飞出伤人，同时挡板采用软质耐磨橡胶材质，不会影响物料的正常进料。润滑系统采用集中自动润滑方式，可定时定量对轴承、减速机等需要润滑的部位加注润滑脂，避免人工润滑不及时导致的部件磨损，适合长时间连续运行的工业化处理场景。
