74吨承载装配式贝雷桥钢结构设计

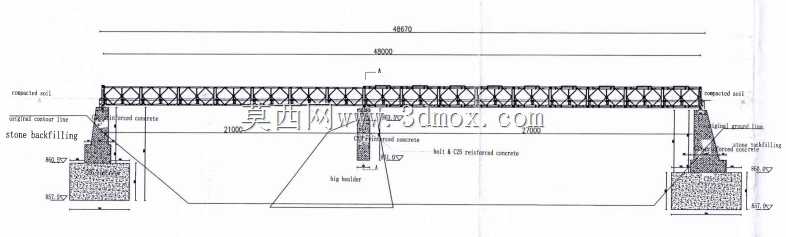

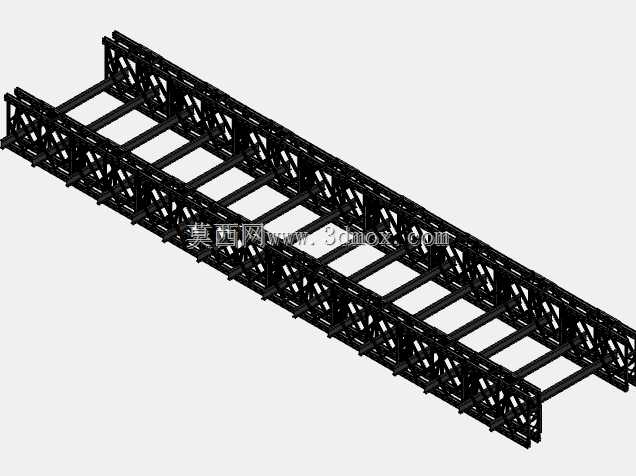

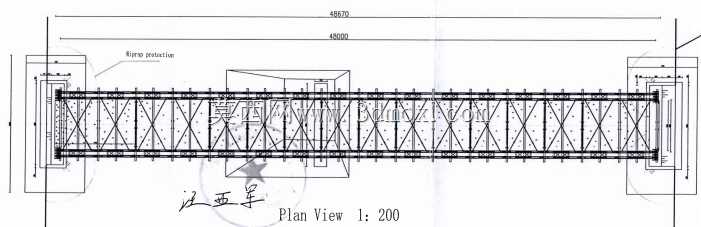

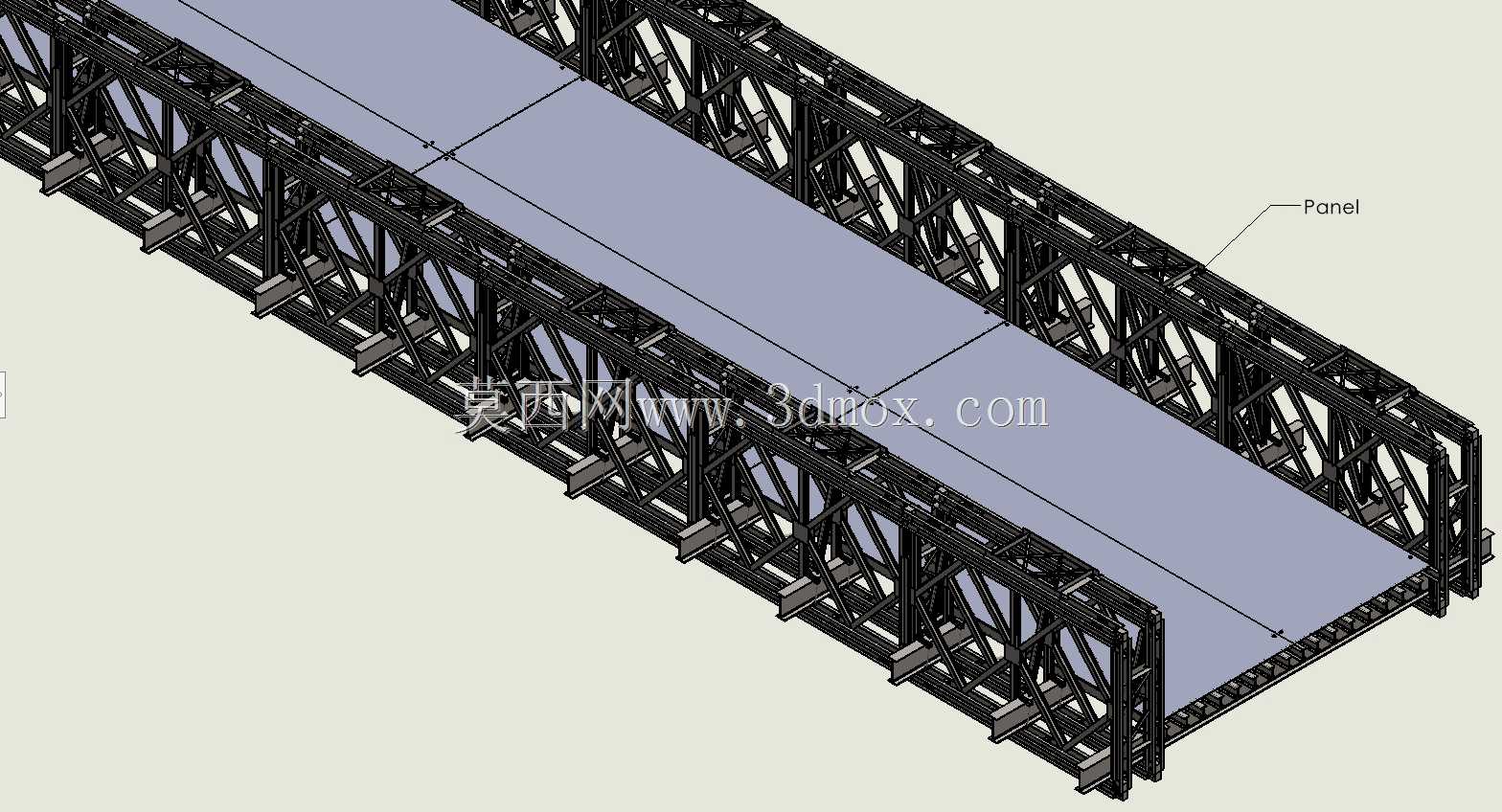

　　在交通应急抢修、临时施工便道搭建、重载物资转运场地建设等场景中，装配式钢桥的应用占比逐年提升，贝雷桥作为模块化桁架桥的典型结构，凭借快速拼装、承载冗余充足、构件互换性强的特点，成为工程现场临时跨径结构的首选方案。本次呈现的74吨级贝雷桥结构，针对重载通行场景做了针对性的杆件受力优化，区别于普通轻型贝雷架的单排桁架配置，该结构采用双侧竖向主桁架对称布置，主桁架由标准节段竖向框架、斜向支撑、弦杆加强件拼接而成，所有连接点位采用销轴定位，无需现场焊接作业，单节构件重量控制在人工辅助小型机具即可搬运的范围内，适配无大型吊装设备的野外作业场景。

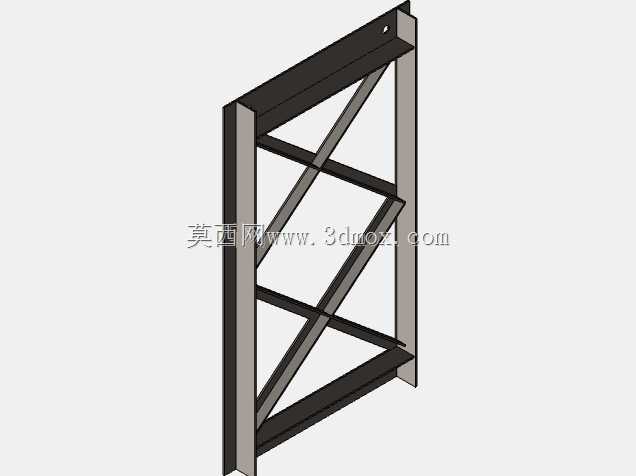

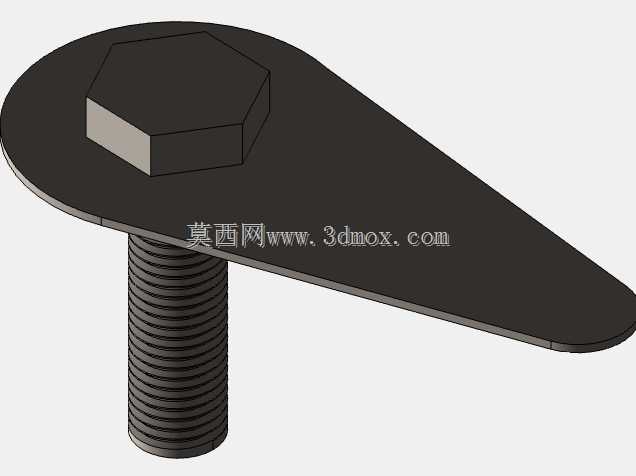

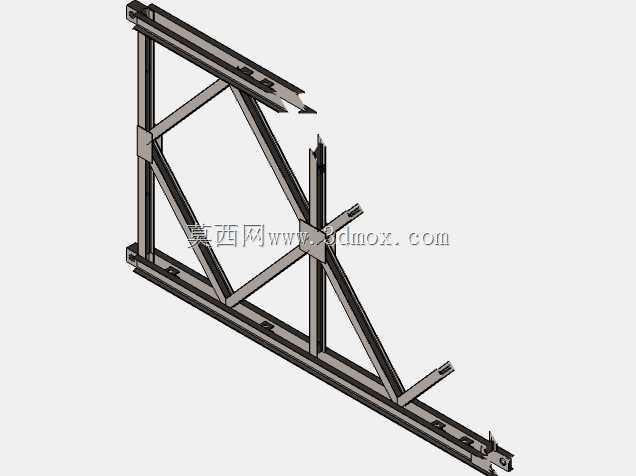

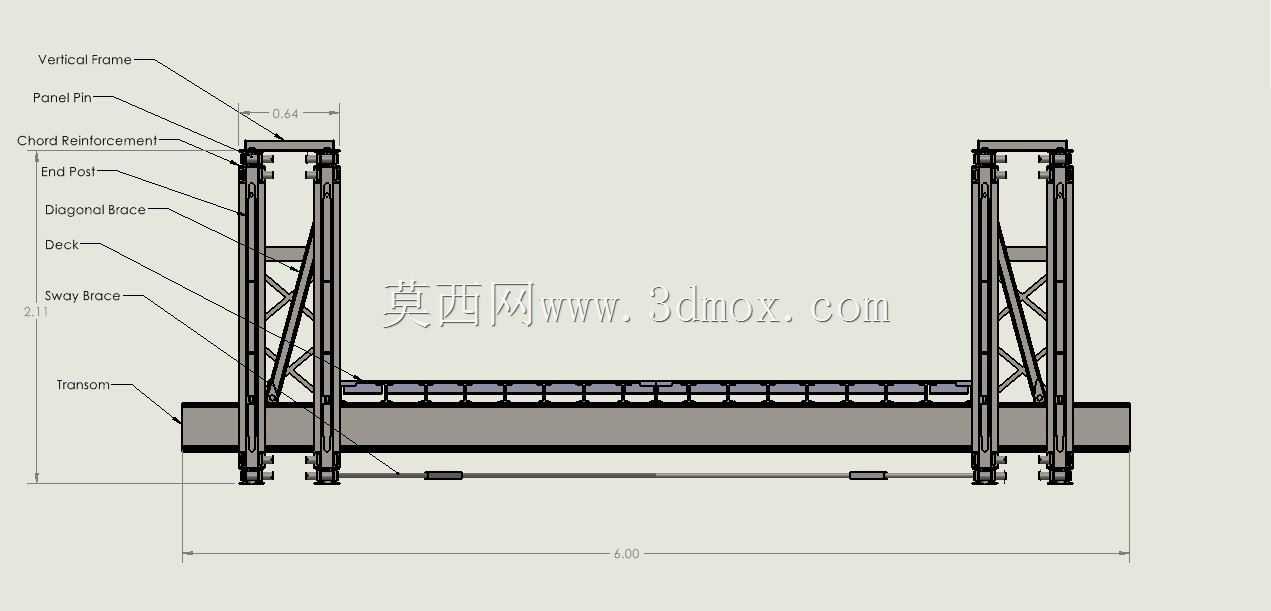

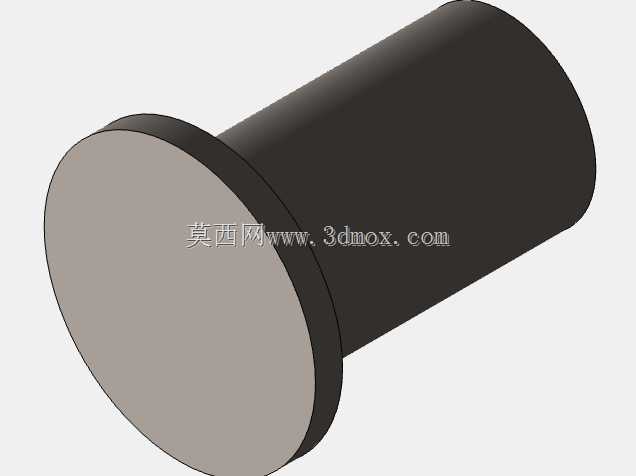

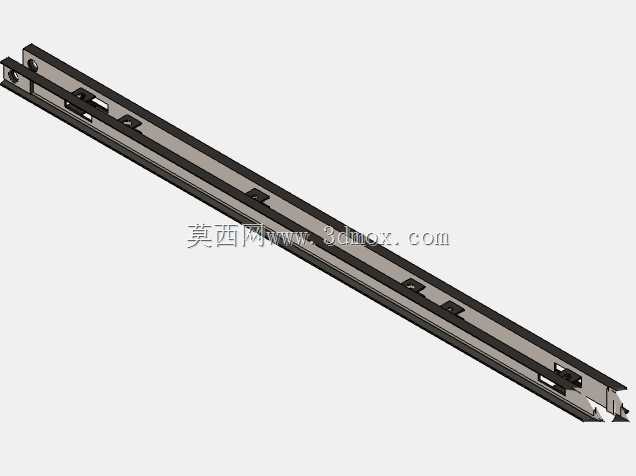

　　从结构受力逻辑来看，竖向框架作为主承重传力构件，承担桥面传递的竖向荷载并将力传导至下部支撑横梁，斜向支撑采用交叉布置形式，抵消车辆通行时产生的水平侧向力与桁架扭转弯矩，弦杆加强件设置在主桁架上下弦的受力集中区段，避免大荷载下弦杆出现局部失稳变形。面板销接件沿桥面横梁等距排布，直接与预制桥面板定位孔匹配，安装时仅需对准销孔插入固定销即可完成桥面板铺装，大幅缩短现场拼装周期。从安装边界尺寸来看，单跨标准跨径下双侧主桁架的横向净间距满足双车道重载车辆通行要求，主桁架总高度经过受力验算，在74吨满载工况下，桁架跨中挠度控制在规范允许的范围内，不会出现明显的下挠变形影响通行安全。

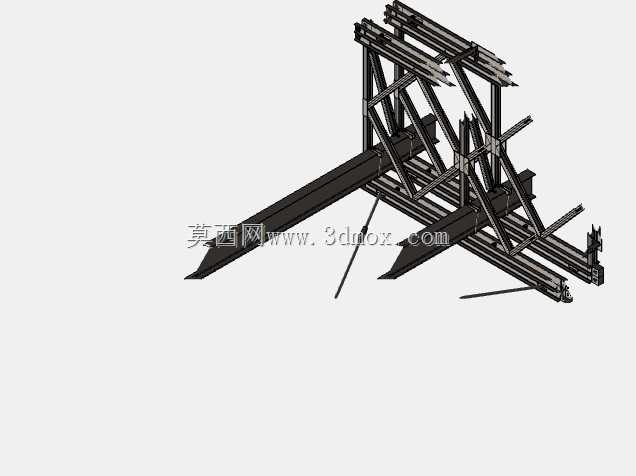

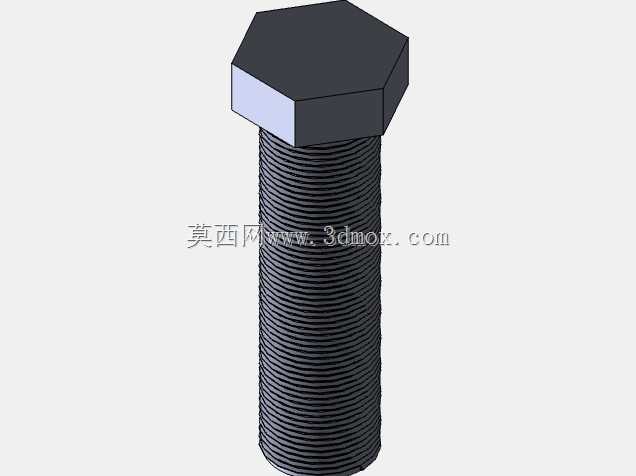

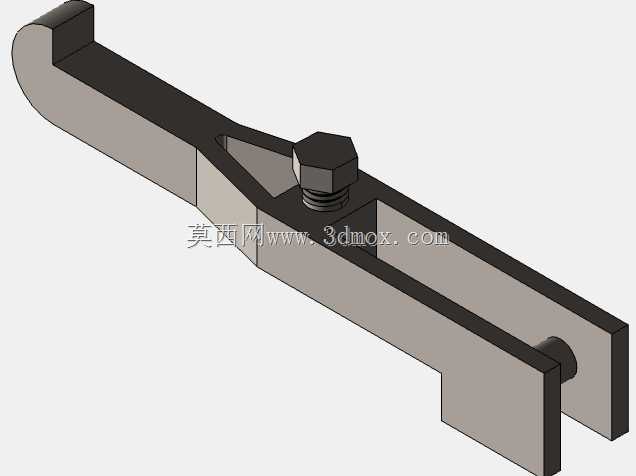

　　下部横梁与主桁架底部采用抱箍式连接，可根据现场地基条件调整支撑点间距，适配不同硬化程度的临时地基，无需做大规模的基础硬化处理。在实际工程应用中，该类贝雷桥不仅可作为道路抢修时的临时通行结构，也可作为施工场地内的重型设备转运栈桥、水利工程施工期的跨河通道、矿山采场的临时运输通道，构件可重复拆装周转使用，单次使用结束后拆解的标准节段可直接用于其他跨径的桥梁拼装，不存在定制构件无法复用的问题。设计过程中对所有连接节点做了受力冗余校核，销轴连接部位做了耐磨处理，避免多次拆装后出现销孔间隙过大导致的结构晃动，斜撑与主框架的连接点位设置了长圆孔调节余量，可抵消构件加工时的尺寸公差，降低现场拼装的对位难度。

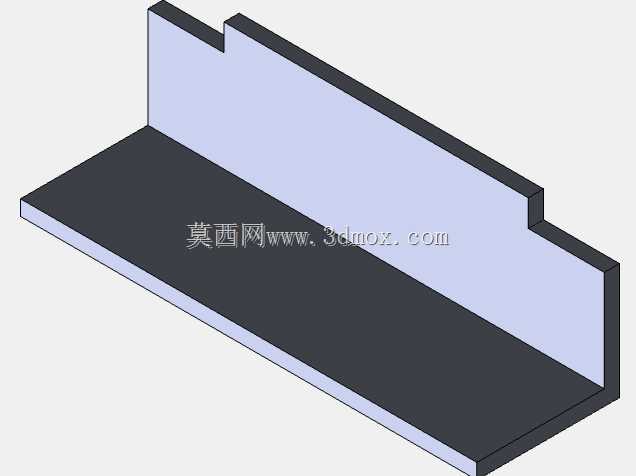

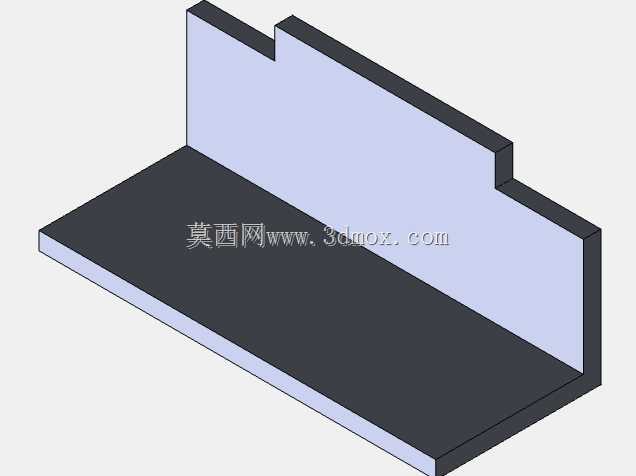

　　桥面横梁采用等截面型钢制作，与主桁架的连接位置设置了加强筋板，避免重载车辆轮压直接作用在横梁连接焊缝处造成焊缝开裂。在结构细节处理上，主桁架端部设置了专用的连接端板，可与不同跨径的标准贝雷节段直接拼接，实现跨径的灵活调整，不需要额外制作过渡连接段。针对野外作业的防腐需求，所有钢构件表面均做了抛丸除锈后喷涂防腐涂层，可适应潮湿、多雨、有轻度腐蚀介质的作业环境，减少日常维护的工作量。从建模逻辑来看，整个结构完全按照实际加工的构件拆分逻辑建模，每个构件的尺寸、连接点位、开孔位置都与实际加工图纸保持一致，可直接用于构件加工的尺寸校核、拼装工序模拟，也可用于施工前的承载力仿真验算，提前预判不同荷载工况下的结构受力薄弱点，优化现场拼装的工序流程，避免实际施工时出现构件干涉、连接点位错位的问题。
