工业重型卷筒张力调节装置结构设计

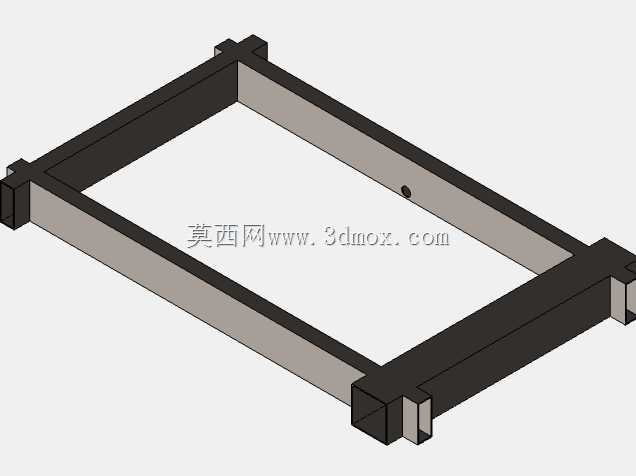

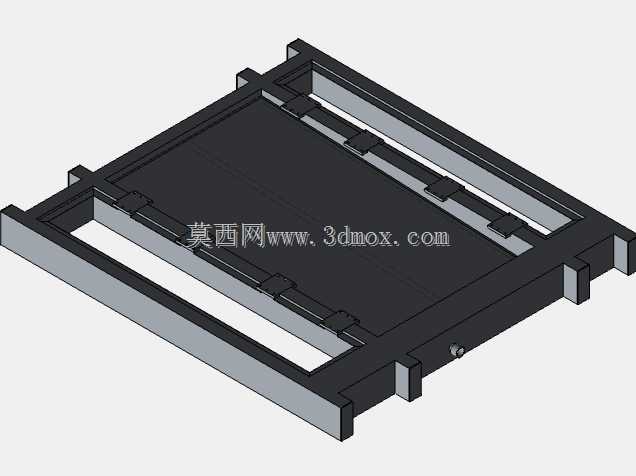

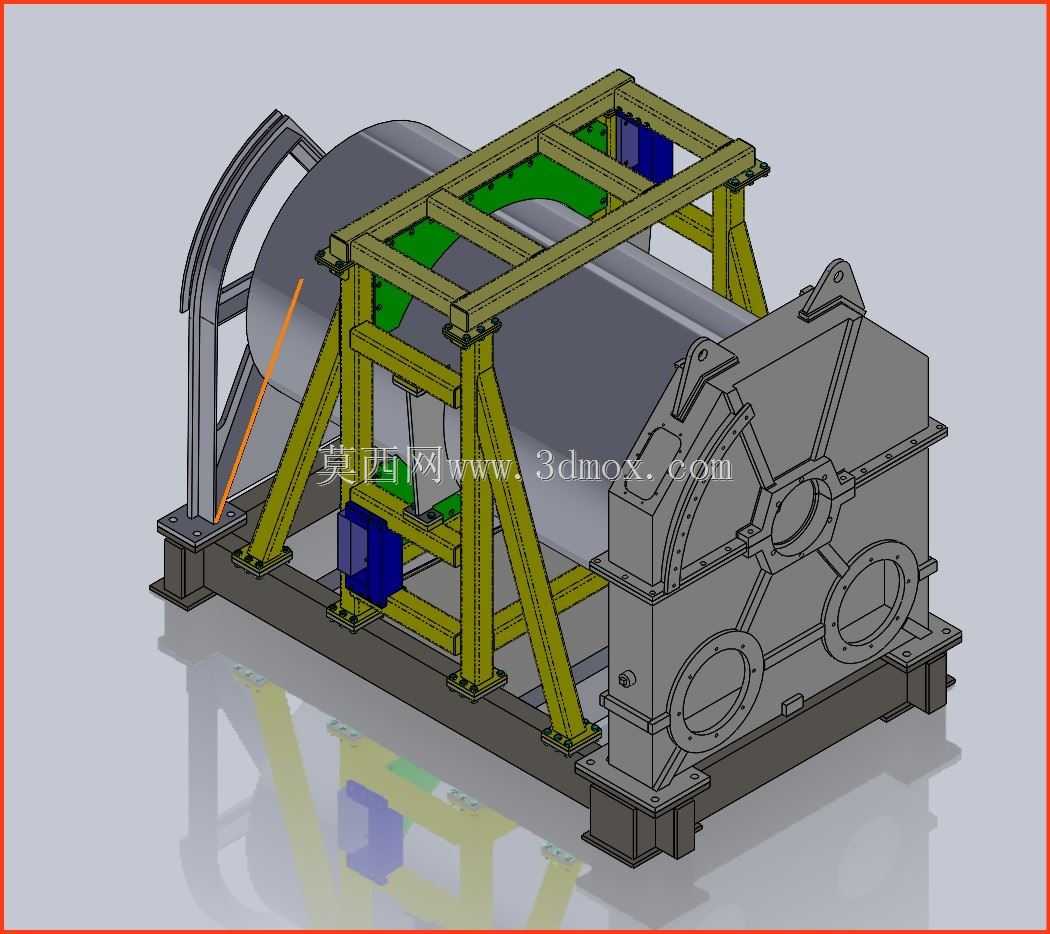

　　在卷材连续加工、重型线缆收放、矿山牵引作业这类对带材/线材张力稳定性要求极高的工况里，张力调节装置的结构刚性与传动可靠性直接决定整条产线的运行效率，这套重型张力装置的三维结构，完全围绕大载荷、长时间连续作业的场景做了针对性设计。从整体布局来看，设备采用分体式承载思路，左侧为卷筒安装工位，右侧集成减速传动箱体，中间通过桁架式机架做刚性连接，底部是整体焊接的箱型底架，所有安装面都预留了二次加工的余量，方便现场安装时调整水平度与同轴度。

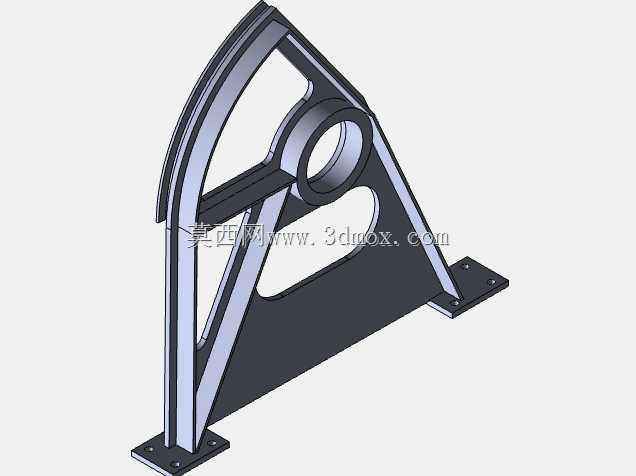

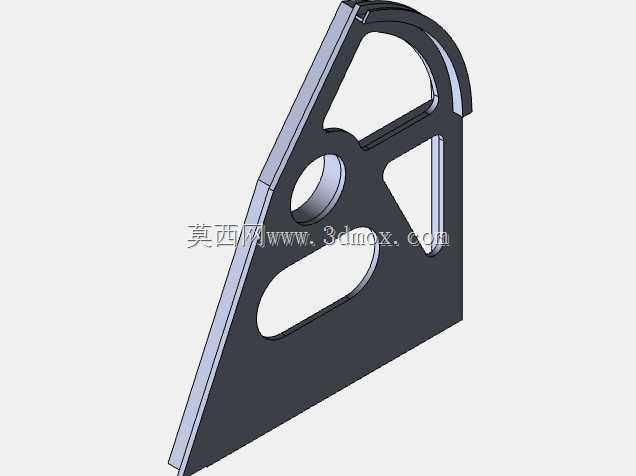

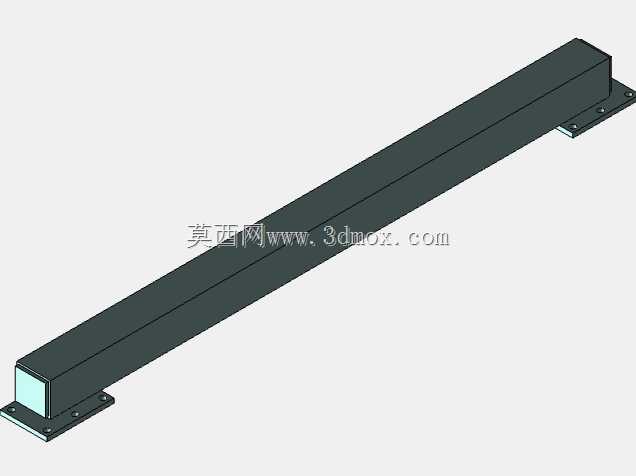

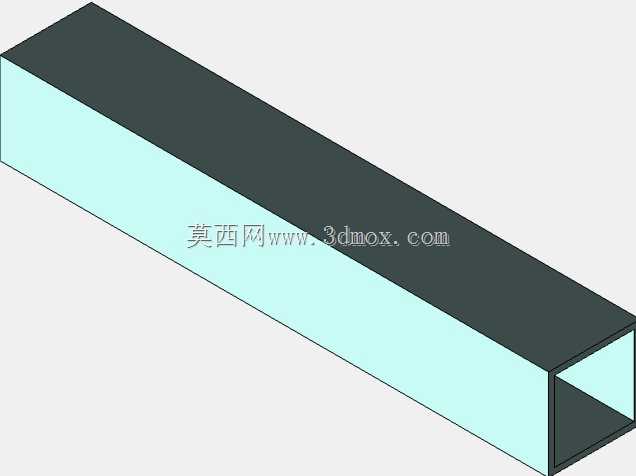

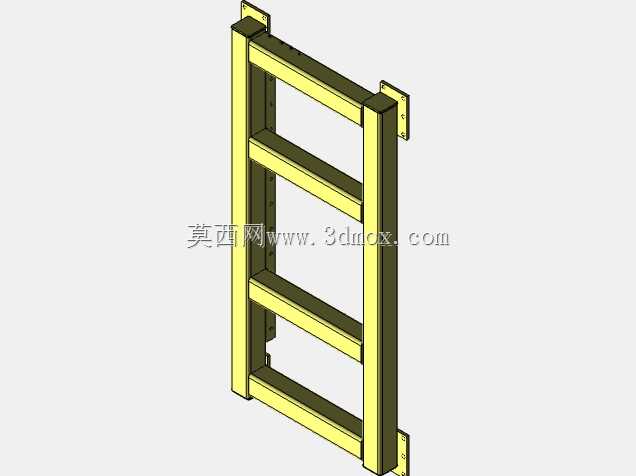

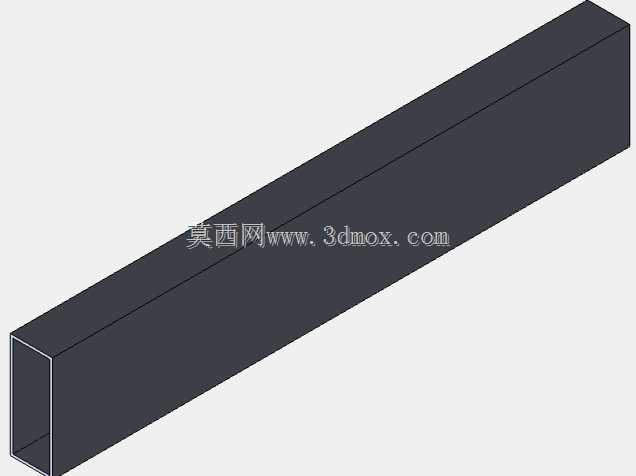

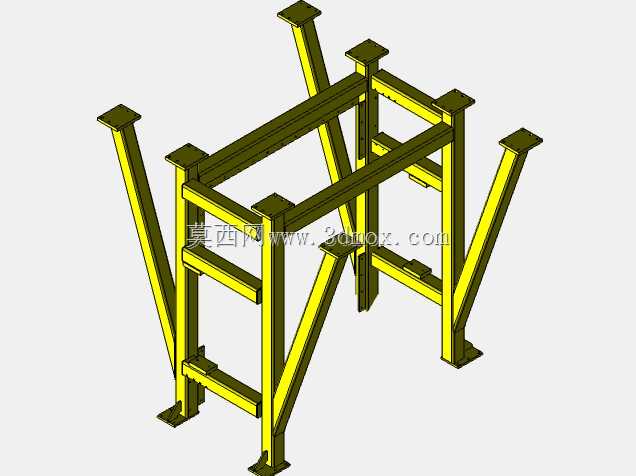

　　实际作业过程中，卷筒工位用来装载待收放的卷材，不管是大直径钢缆、厚规格工业带材还是重型线缆，卷筒转动时的张力波动，会通过机架传递到右侧的减速箱结构，减速箱采用多级圆柱齿轮传动的布局，箱体上开设的多个观察与检修口，能在不拆解整体结构的前提下完成齿轮啮合间隙检查、润滑油更换等日常维护操作，箱体的轴承安装位都设计了加强筋结构，避免大扭矩输出时出现轴承座变形的问题。中间的桁架机架没有采用整块钢板焊接的封闭结构，而是用标准型钢做斜撑支撑，在保证整体抗扭刚性的前提下，大幅降低了设备自重，同时预留出的开阔空间，方便操作人员观察卷筒上的卷材余量，也能在卷材出现跑偏时快速介入调整，机架上预留的蓝色安装位，可以加装张力检测传感器、气动制动组件，根据实际工况拓展自动张力闭环控制的功能。

　　设计过程中优先考虑了安装边界的适配性，底架上的地脚螺栓孔采用长圆孔设计，允许现场安装时在横向、纵向做小范围的位置调整，抵消基础施工带来的位置误差；卷筒的支撑轴端采用剖分式轴承座结构，更换卷筒或者维护轴承时，不需要拆解整个机架结构，只需要拆开轴承座上盖就能完成作业，大幅缩短停机维护的时间。传动侧的减速箱输出轴与卷筒主轴采用胀套连接的方式，相比传统键连接，胀套连接能承受更大的冲击载荷，也不会出现键槽磨损导致的传动间隙问题，适合张力频繁波动的重载作业场景。

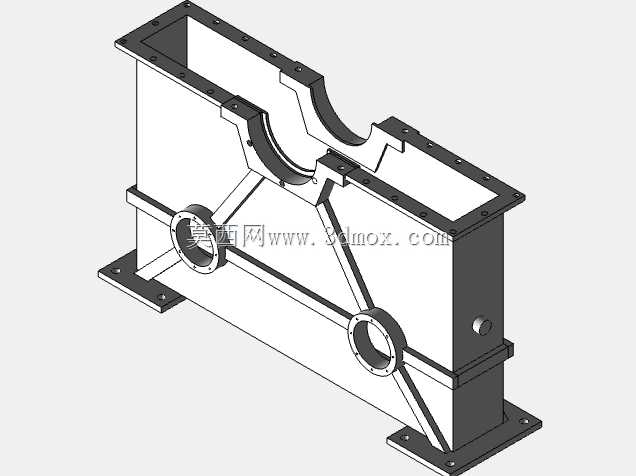

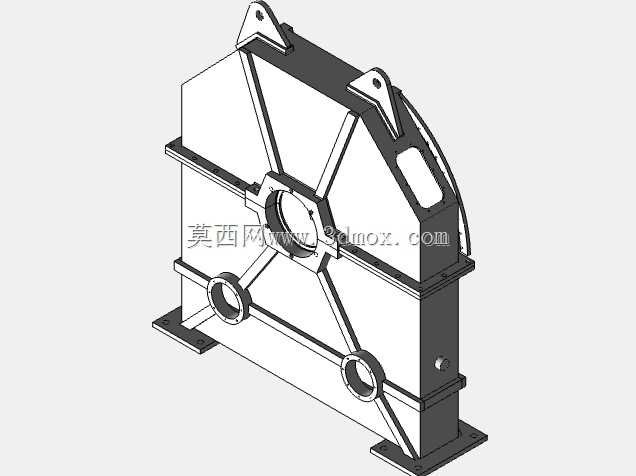

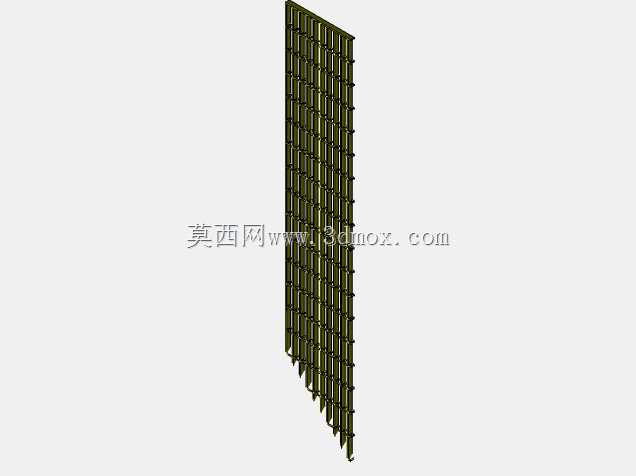

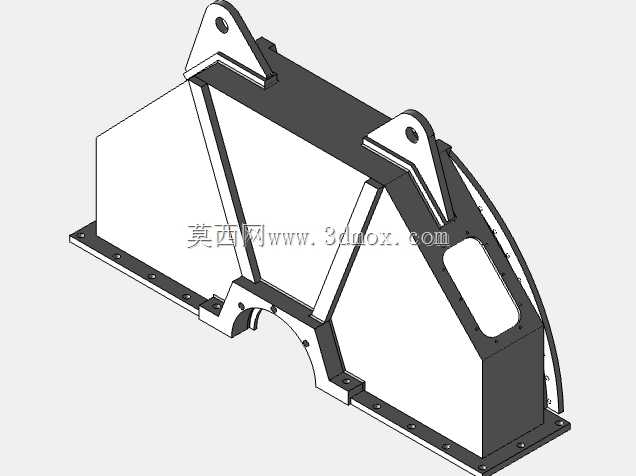

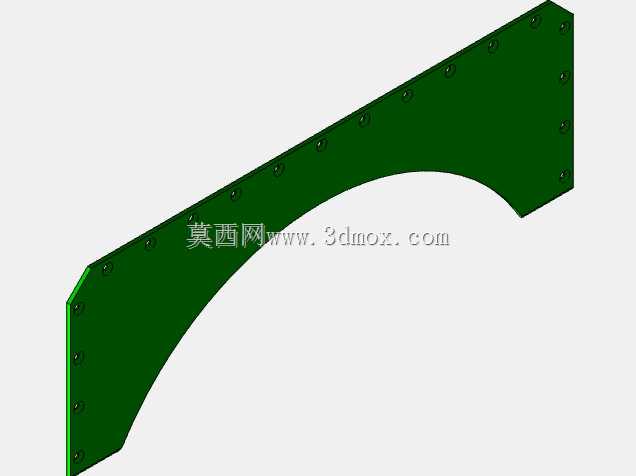

　　从结构细节来看，机架的所有型钢连接位置都设计了加强三角板，避免焊接应力集中导致的机架开裂问题，卷筒的外侧设置了弧形防护架，防止卷材松脱时甩出造成安全事故，防护架与机架之间采用螺栓连接，方便根据不同宽度的卷材调整防护位置。减速箱的箱体采用分体式合箱结构，上下箱体的结合面做了密封槽设计，加装密封胶条后能避免润滑油渗漏，箱体上的透气塞、油位观察孔、放油孔都按照重型减速机的设计规范布置，日常维护时不需要额外拆解结构就能完成油位检查、废油排放的操作。

　　这套结构在设计时还考虑了不同工况的拓展性，机架顶部的框架结构可以加装压辊组件、排线组件，适配不同幅宽、不同材质的卷材收放需求，底架的预留安装位可以加装移动轮组，配合轨道实现工位之间的快速转场，适合需要频繁调整设备位置的车间作业场景。整体结构的受力路径经过反复优化，卷筒作业时的径向载荷通过两侧支撑直接传递到底架，传动时的扭矩通过减速箱的安装座传递到底架，桁架结构只承受辅助支撑的载荷，避免了多余的受力环节，大幅提升了设备整体的负载能力与运行稳定性，即使在满负载、长时间连续运行的工况下，也能保持张力输出的平稳性，不会出现结构变形导致的张力波动问题。
