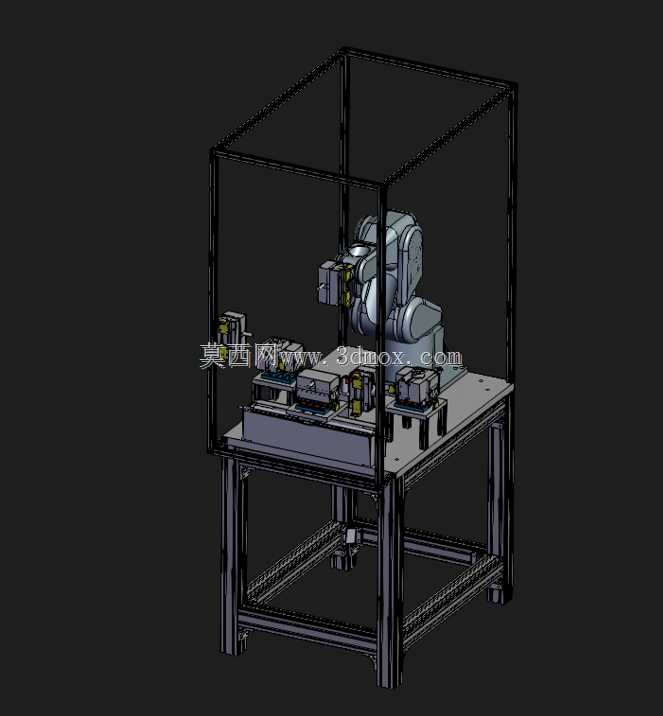

铝型材框架式直角坐标作业工作站结构

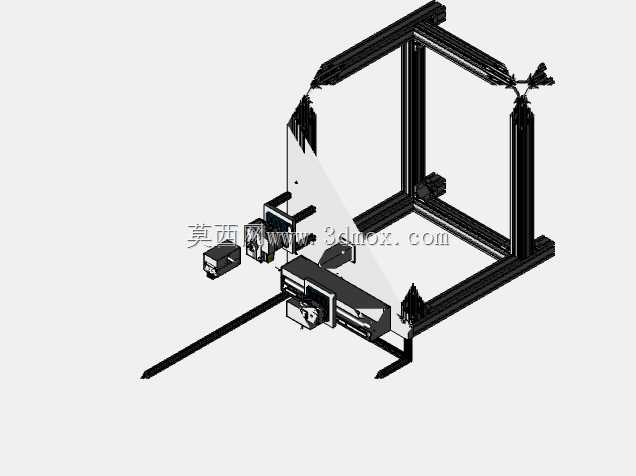

　　这套三维结构采用标准欧标铝型材搭建主体承载框架，型材拼接处采用内置角槽连接件配合端面攻丝锁紧，无需外置角码破坏框架外表面平整度，框架整体为立式立方布局，三根正交布置的直线运动轴分别对应空间X/Y/Z三个坐标方向，可覆盖框架内部全幅面的作业区间，单根运动轴的有效行程可根据实际工位需求调整型材拼接长度，安装时仅需在型材端面预设攻丝孔位即可完成轴体固定，无需额外焊接加工，现场组装调整灵活度较高。

　　从实际应用场景来看，这类结构常被用于3C电子零部件的点胶、螺丝锁付、小型工件移栽分拣、PCB板检测工位的执行载体，也可根据末端搭载的执行器不同，适配小型零件的涂胶、条码扫描、简单装配工序，框架底部预留的安装平面可直接固定输送线接驳工位，也可加装工件定位载具台，实现待加工工件的上料定位，Z轴末端的安装法兰面预留标准安装孔位，可快速适配夹爪、点胶阀、螺丝机批头、视觉相机等不同末端执行器，切换工序时仅需更换末端组件并调整对应运动路径参数即可，无需改动主体框架结构。设计过程中优先考虑了运动刚性与安装便捷性的平衡，铝型材框架的立柱与横梁连接处采用加厚角件配合螺栓锁紧，在X轴长行程移动时可减少框架的共振幅度，直线模组采用同步带传动搭配线性导轨导向，兼顾移动速度与定位精度，适合轻负载、快节拍的连续作业场景，走线槽全部内嵌在铝型材的槽道内部，拖链沿运动轴的侧方布置，避免线缆外露干扰运动路径，同时也方便后期维护时梳理线路。

　　安装边界方面，框架底部的支撑脚采用可调式脚杯，可适应地面不平整的车间安装环境，调整脚杯高度即可将框架整体调至水平状态，设备整体的外接尺寸可根据车间预留工位的大小调整型材下料长度，常规版本的框架宽度适配1米以内宽度的输送线对接，深度方向预留足够的维护空间，操作人员可从框架正面直接接触到内部的载具台与末端执行器，方便日常换型调试与故障排查，框架顶部预留的型材槽位可加装安全光栅、状态指示灯等辅助组件，侧面也可加装透明亚克力防护板，避免作业过程中人员误触运动部件，满足车间基础安全防护要求。

　　运动轴的驱动电机全部安装在轴体的端部，不占用内部作业空间，电机与传动组件的连接部位采用可拆卸式护罩遮盖，防止车间粉尘落入传动结构内部，延长传动部件的维护周期，Z轴模组加装了刹车结构，在设备断电状态下可避免轴体下滑碰撞工件或载具，提升设备停机状态下的安全性。整体结构没有复杂的定制加工件，九成以上的零部件都可以采用标准工业铝型材、标准直线模组、标准紧固件拼装完成，加工周期短，组装难度低，后期改造升级时仅需更换对应长度的型材或模组即可调整作业范围，对于多品种小批量的生产场景适配性较强，不需要针对单一产品重新设计整套设备结构，仅需调整末端执行器与运动程序即可快速切换生产工序，大幅降低中小制造企业的工位自动化改造成本。
