双水瓶不锈钢防护外壳结构设计

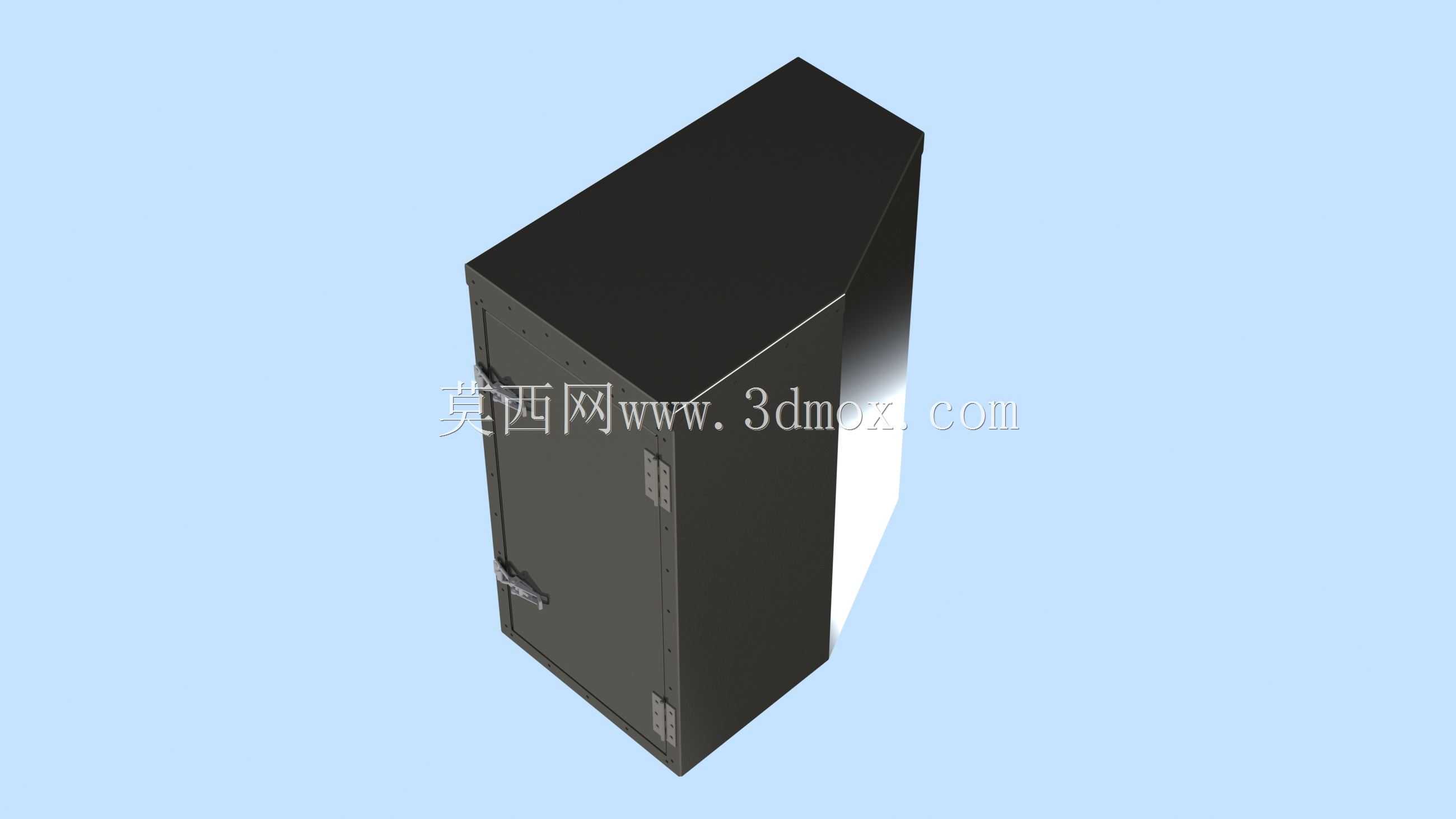

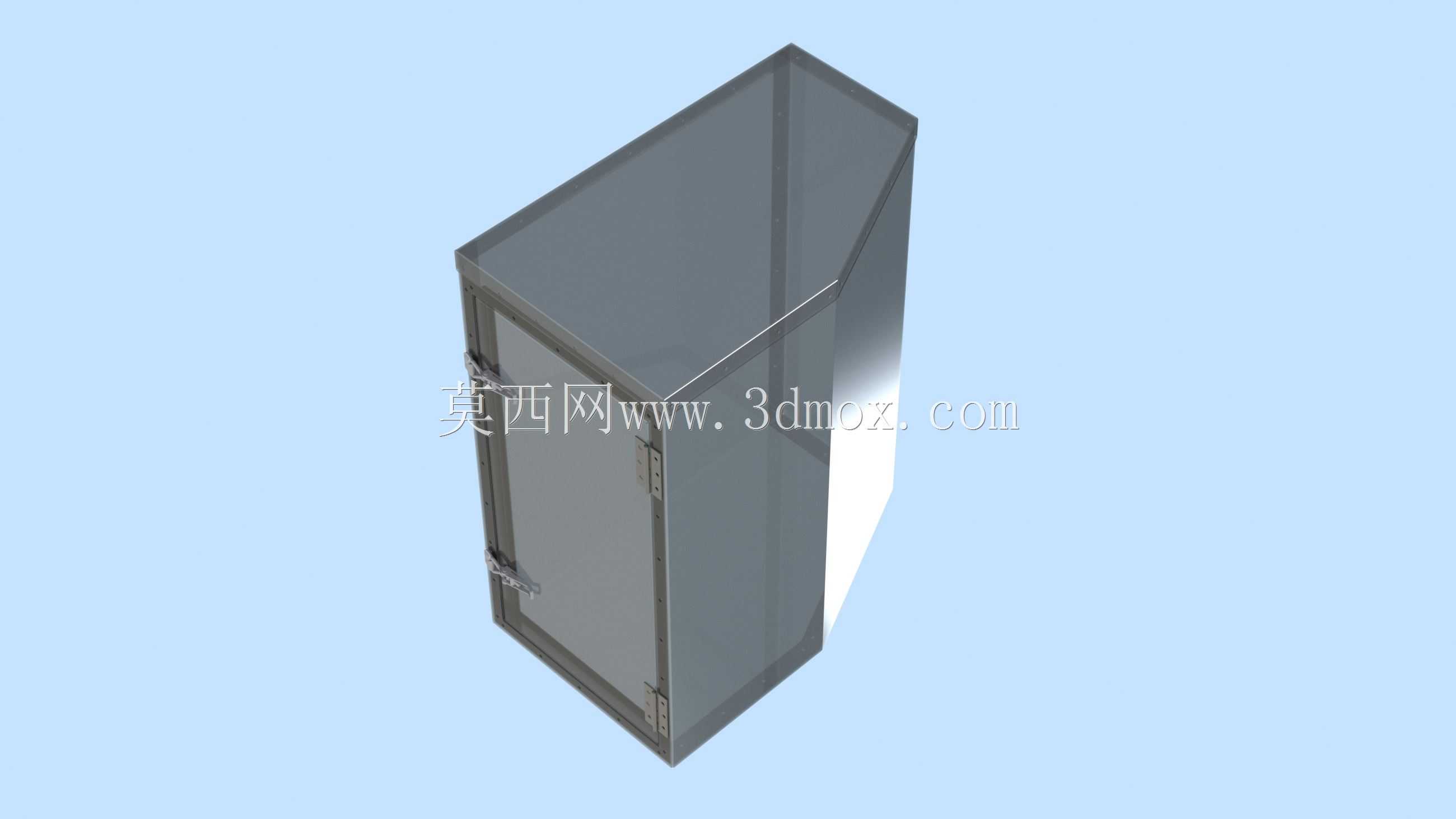

　　这款双水瓶不锈钢外壳结构，主要适配户外作业载具、移动巡检设备的随身储水容器安装需求，在野外勘探、厂区短途转运、户外工程作业场景中，常规塑料水瓶托架容易受颠簸冲击出现开裂、脱落问题，不锈钢材质的外壳既能抵御作业过程中的碎石飞溅、剐蹭碰撞，也能在温差较大的户外环境下避免壳体老化脆裂，保障储水容器的固定可靠性。从结构设计逻辑来看，整体采用侧边立式安装的布局，外壳主体贴合水瓶的柱面轮廓做了半包围式的折弯成型，没有采用全封闭结构是为了兼顾水瓶取放的便捷性，同时预留的观察间隙可以直接查看瓶内剩余水量，不需要频繁拆卸壳体检查。

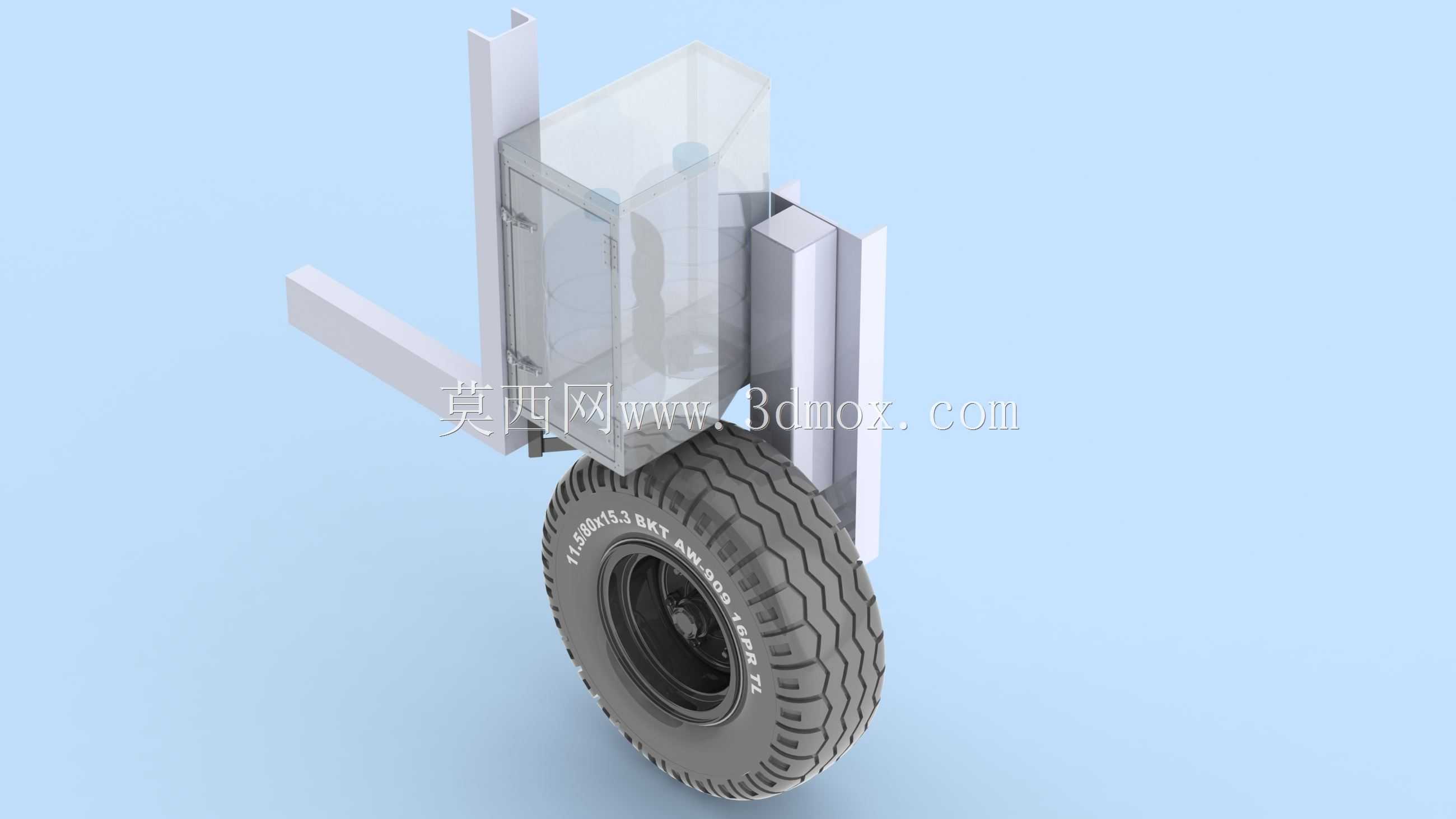

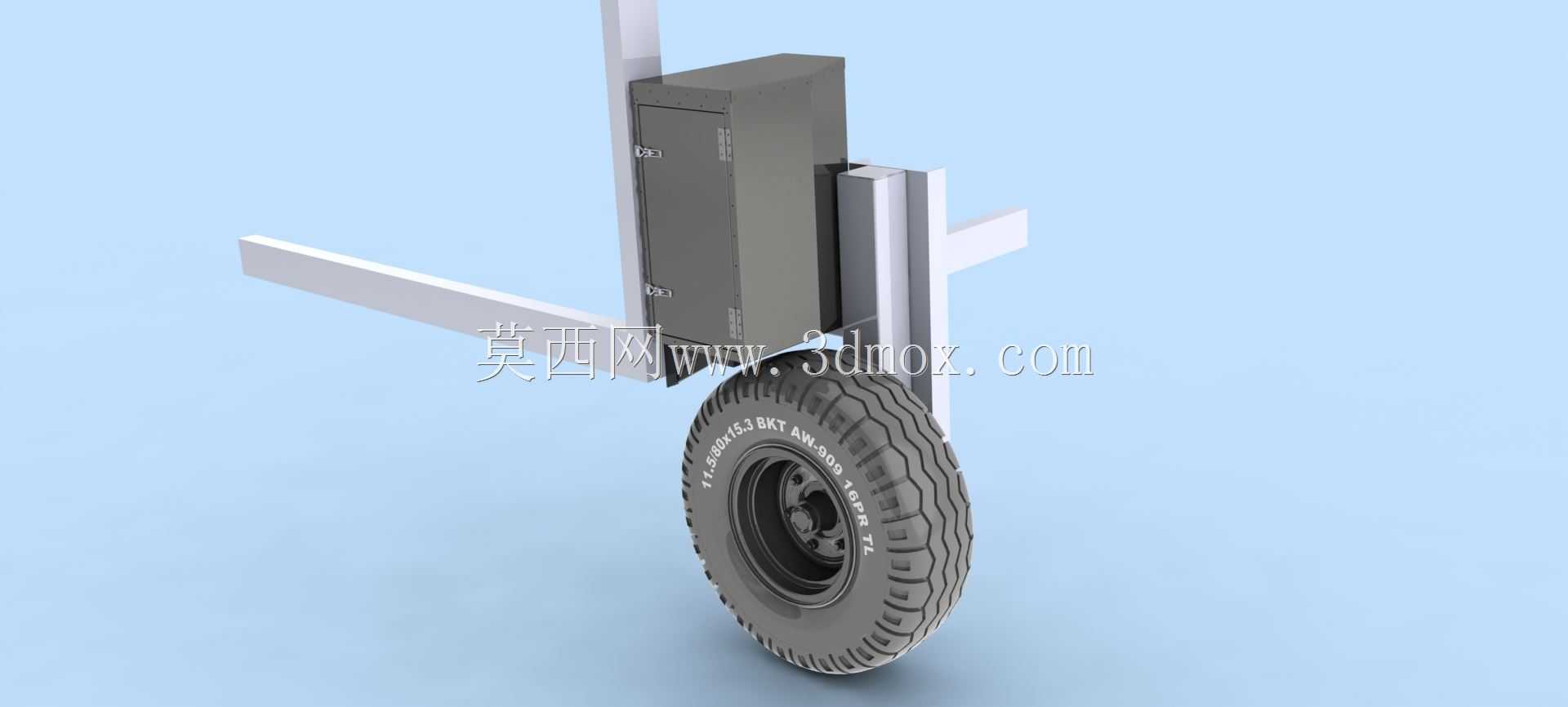

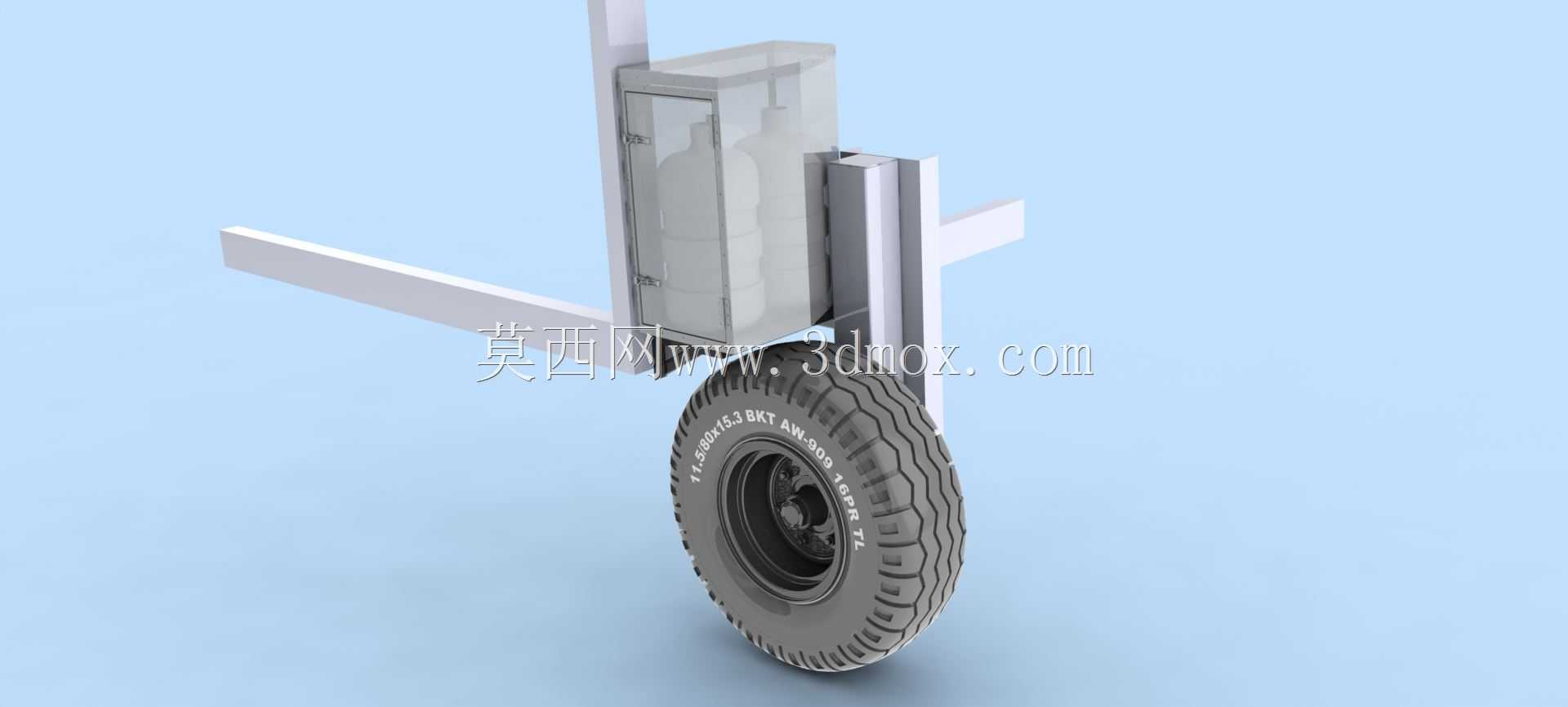

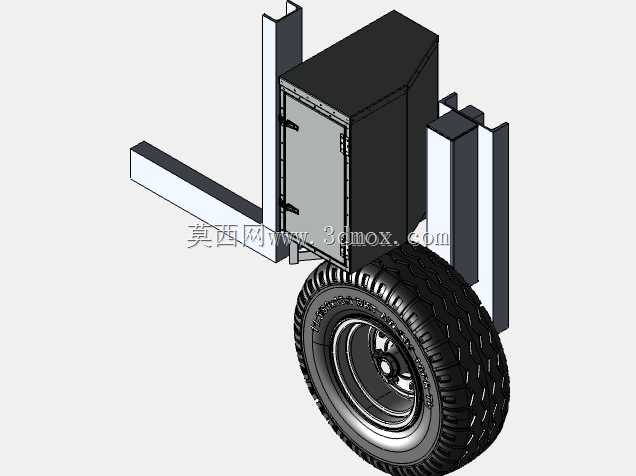

　　壳体侧边的安装支耳做了外翻边处理，安装孔位的中心距匹配常规载具侧挂支架的通用孔距，安装时不需要额外打孔改制，直接用标准螺栓即可完成固定，支耳与壳体主体的连接位置做了圆弧过渡，避免应力集中导致长期颠簸下出现焊缝开裂的问题。承载轮的安装位置设置在壳体底部偏前的位置，轮轴安装座与不锈钢壳体采用焊接连接，轮座的厚度比壳体板材厚2mm，抵消轮组转动时带来的交变应力，轮胎选用深花纹的充气橡胶轮，在非铺装的碎石路面、厂区硬化路面都能提供足够的抓地力，当需要短距离移动储水单元时，不需要整体抬升，只需倾斜壳体借助轮组即可拖动，降低作业人员的搬运负荷。壳体的内部尺寸适配常见的1.5L-2L规格的圆柱形水瓶，内部没有多余的凸起结构，水瓶放入后不会出现卡滞，壳体顶部预留了瓶盖操作的空间，不需要取出水瓶就可以直接拧开瓶盖接水或者饮水，兼顾了防护性和使用便利性。从安装边界来看，壳体整体安装后突出载具侧面的距离控制在150mm以内，不会超出载具的通行限界，避免在狭窄通道通行时剐蹭周边设备，底部轮组的最低点距离安装平面的间隙为20mm，在常规颠簸路面行驶时不会出现轮组剐蹭地面的问题。

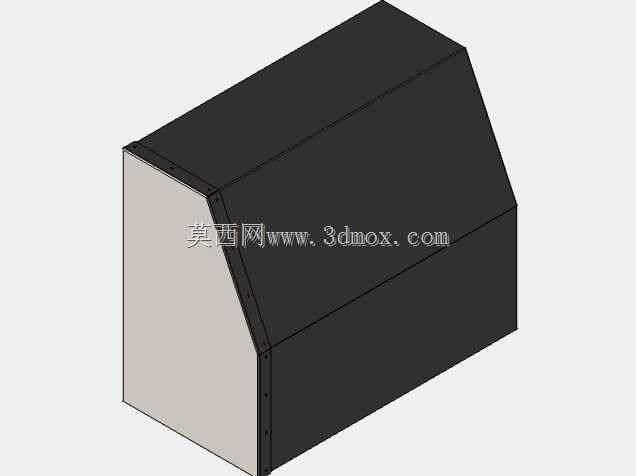

　　板材选用方面，壳体主体采用1.2mm厚的304不锈钢板材，折弯成型后焊缝做了打磨抛光处理，既避免焊缝位置生锈，也不会出现锋利的毛边划伤作业人员，安装支耳位置额外增加了加强筋，在承受满水状态下的重量时，支耳不会出现变形弯折。在实际使用场景中，这款外壳除了固定储水瓶，也可以根据需求替换为同尺寸的不锈钢储液罐，用来装载小型设备的冷却补液、清洁用水等，半包围的结构也方便加装绑带，在颠簸幅度更大的越野场景下，可以额外用绑带穿过壳体侧边的预留孔固定水瓶，避免水瓶从壳体中脱出。

　　轮组的轴承采用密封式结构，在多粉尘的厂区、户外扬尘环境下不需要频繁加注润滑脂，维护成本更低，轮轴的拆卸结构采用快拆销设计，当不需要移动功能时，可以快速拆下轮组，将壳体直接固定在设备侧方作为固定支架使用，拓展了结构的适用场景。设计过程中没有采用多余的装饰性结构，所有的折弯、开孔都服务于功能需求，壳体表面做了拉丝处理，在户外使用时不容易残留水渍和污渍，清洁维护更加方便，整体结构没有复杂的曲面造型，所有折弯角度都是常规折弯机可以加工的角度，不需要开模即可小批量生产，加工成本可控，适合各类小型作业载具、移动工作台的配套改装使用。
