开口型SM16G直线运动轴承结构

　　这款开口型直线运动轴承，主要适配需要调整径向间隙、或者轴系存在长行程支撑需求的直线传动场景，在自动化输送线、精密检测滑台、包装设备的往复运动机构中十分常见。区别于全封闭型直线轴承，开口结构的设计初衷，是为了应对支撑轴存在平行度误差、或者设备运行过程中轴系产生轻微挠曲变形的工况，避免轴承出现卡滞、磨损加剧的问题，同时也方便在需要调整预紧力的场合，配合轴承座的锁紧结构微调径向配合间隙，提升运动平稳性。

　　从结构上看，轴承外圈采用轴承钢精磨加工，开口沿轴向贯通，开口两侧的外圈壁厚做了均匀过渡处理，避免应力集中导致的外圈变形；内部的保持架采用工程塑料或者铜基合金材质，均匀排布的钢球沿轴向滚道循环滚动，将滑动摩擦转化为滚动摩擦，大幅降低运动阻力，同时保持架的兜孔设计做了倒角优化，避免钢球在循环过程中出现卡球、脱落的问题。在实际选型应用中，这类开口直线轴承通常搭配圆形光轴使用，安装时需要注意轴承座的开口方向与受力方向的匹配，通常将开口方向布置在不受主载荷的一侧，避免载荷直接作用在开口位置导致承载能力下降；轴承的内径与光轴的配合公差通常选取h6或者g6级，保证运动顺畅的同时控制径向间隙在合理范围，避免间隙过大导致运动精度下降，间隙过小导致运行阻力增大、温升过高。

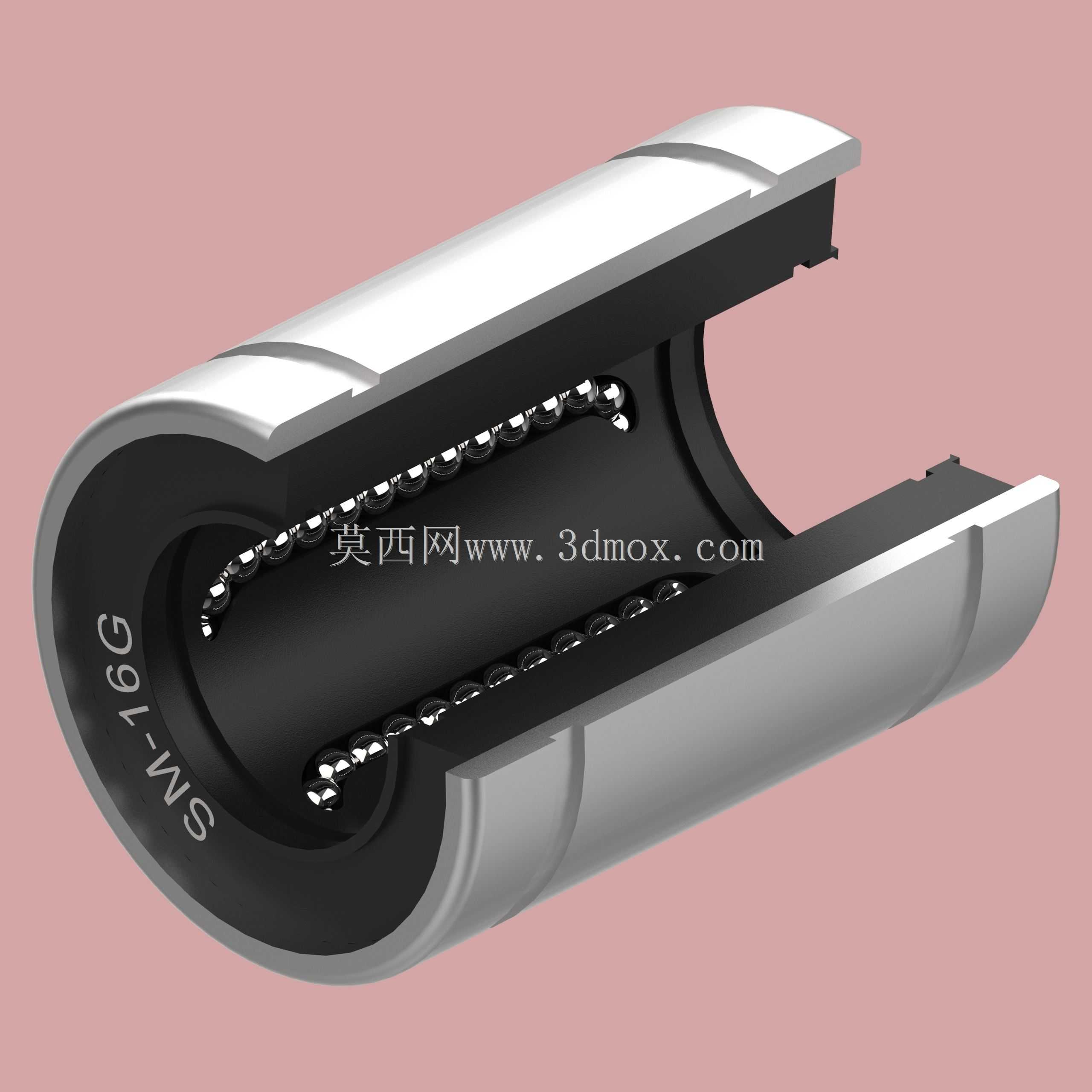

　　从建模的细节来看，模型还原了轴承外圈的开口轮廓、钢球的排布规律、保持架的结构形态，以及外圈表面的型号标识细节，滚道的曲率半径与钢球直径的匹配关系也做了准确还原，能够直观展示这类开口直线轴承的内部构造，方便结构设计人员在做设备布局时参考安装尺寸，也可以用于装配干涉检查、运动仿真演示。在设备维护场景中，这类开口轴承的润滑通常采用锂基润滑脂，定期通过轴承座的注油孔补充润滑脂，能够有效降低钢球与滚道的磨损，延长使用寿命；当轴承出现间隙过大、运动卡滞的情况时，可以通过调整轴承座的锁紧螺栓，微调开口的收缩量，补偿磨损带来的间隙增大，无需直接更换轴承，降低设备维护成本。

　　在3C电子组装设备的 pick-and-place 机构、木工机械的推台导向机构、医疗设备的滑动工作台中，这类开口直线轴承都有广泛应用，相比全封闭直线轴承，它的安装调整更加灵活，对轴系的加工安装精度要求更低，能够在保证运动精度的前提下，降低设备的加工装配成本。建模过程中，需要重点关注开口处的外圈变形量控制，在实际生产中，外圈经过淬火处理后，开口位置会存在轻微的张开变形，需要通过后续的磨加工工序修正尺寸，保证内孔的圆度符合设计要求；钢球的滚道需要做超精研处理，降低表面粗糙度，减少运行过程中的噪音和振动。
