显示器壁挂可调支撑固定结构

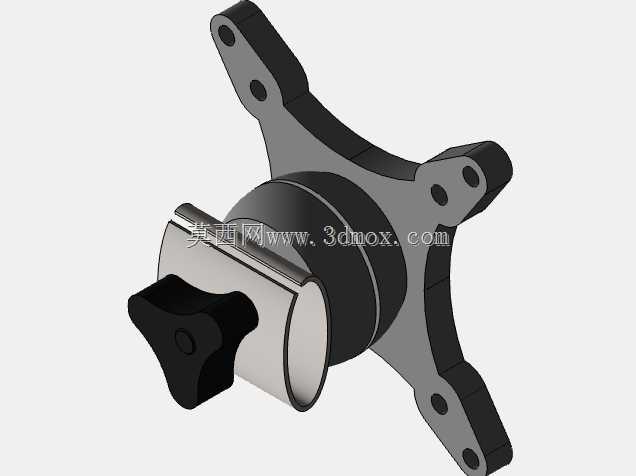

　　日常桌面办公、工业设备操控台、监控室大屏排布场景里，显示器的固定支撑件直接决定使用舒适度与设备稳定性，这款支撑结构正是针对壁挂安装场景设计的可调式固定组件，核心解决显示器安装后角度不可调、安装适配性差的问题。从结构设计逻辑来看，整个组件分为壁挂连接端、角度调节主体、显示器连接端三个功能模块，壁挂端采用四孔星形安装板设计，四个安装臂呈十字放射状排布，每个臂端预留沉头安装孔，这种设计相比传统方形安装板，能在墙体或安装立柱存在局部不平整时，通过四个点位的独立锁紧分散应力，避免安装板变形导致的显示器倾斜，同时放射状臂型能适配不同孔距的壁挂预埋点位，不用在安装面额外扩孔，适配常规混凝土墙面、金属设备机柜立面、铝型材框架立面等多种安装基底。

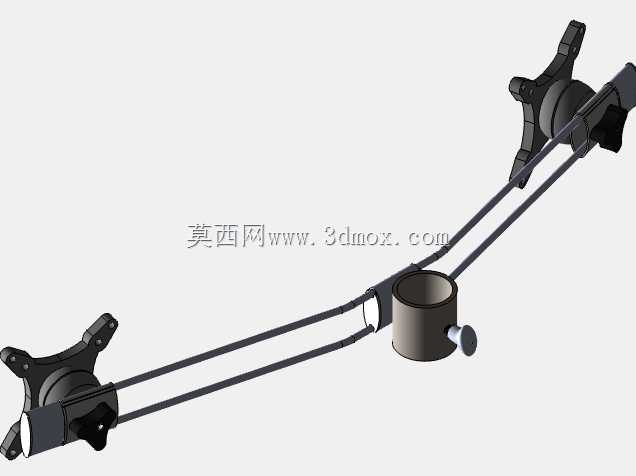

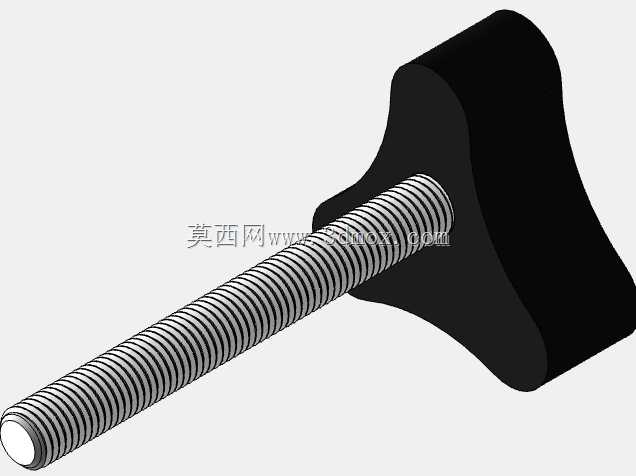

　　角度调节主体采用圆柱铰接结构，中间的阻尼转轴段做了分段式阻尼设计，转动时能在-15°到15°的俯仰角度范围内任意悬停，不会出现低头下滑或者调节卡顿的问题，铰接段外侧的限位凸台能限制最大转动角度，避免调节过度拉扯显示器背后的供电与信号线，主体外侧的星形锁紧旋钮可以在角度调整到位后进行二次锁止，适合振动较大的工业车间操控台场景，避免设备运行振动导致显示器角度偏移。显示器连接端采用快装卡扣结构，安装时先将连接片固定在显示器背后的VESA标准孔位上，再将连接片卡入支撑主体的卡槽内，侧向推入锁紧销就能完成固定，不用托举显示器长时间对准螺丝孔，单人就能完成15到32英寸常规显示器的安装作业。

　　从安装边界尺寸来看，壁挂安装板的最大外接圆直径为160mm，安装时需要在安装面预留至少180mm见方的平整区域，四个安装孔的孔距适配75mm与100mm两种标准VESA壁挂孔距，铰接主体的直径为65mm，安装后显示器背面与安装面的最小间距为72mm，足够容纳常规的电源适配器、线材转接头，不会出现线材挤压弯折的问题，整个组件的最大承重为12kg，覆盖主流商用显示器、工业触控屏的重量范围。

　　在实际选型应用中，这类支撑结构相比固定壁挂架，能根据操作人员的坐姿、站立操作高度调整屏幕俯仰角度，减少长时间观看的颈部疲劳，在工业设备场景中，还能根据设备操作位的观察视角调整屏幕角度，避免屏幕反光导致的参数读取错误，结构上所有受力部件都采用金属材质，铰接部位的阻尼件采用耐磨复合材质，经过上万次转动测试后阻尼力衰减不超过15%，能满足长期高频调节的使用需求。设计过程中针对安装场景的常见问题做了细节优化，比如安装孔位都做了沉头设计，锁紧后螺丝头不会突出安装板表面，避免刮蹭线材；铰接部位的缝隙做了等距控制，不会出现夹手的安全隐患；连接端的卡扣做了防脱设计，即使锁紧销意外松动，显示器也不会直接从支架上脱落，提升使用安全性。
