手动杠杆式快速压紧夹具结构设计

　　车间里做小件焊接、机加工定位、装配工序固定的时候，最烦的就是拧螺栓找压板，半天调不对位置还容易把工件顶变形，这种手动杠杆式压紧夹具就是针对这类高频小行程压紧场景做的结构。整个机构靠连杆的死点位置实现压紧后的自锁，压头压到工件表面之后，就算手柄受到一定的振动外力，也不会自己松脱，不需要额外加锁止结构，操作的时候只需要扳动手柄到下压到位的位置，整个压紧动作一秒就能完成，松开的时候反向扳动手柄，压头会随连杆机构自动抬升，留出足够的工件取放空间，比传统的螺栓压板效率高太多。

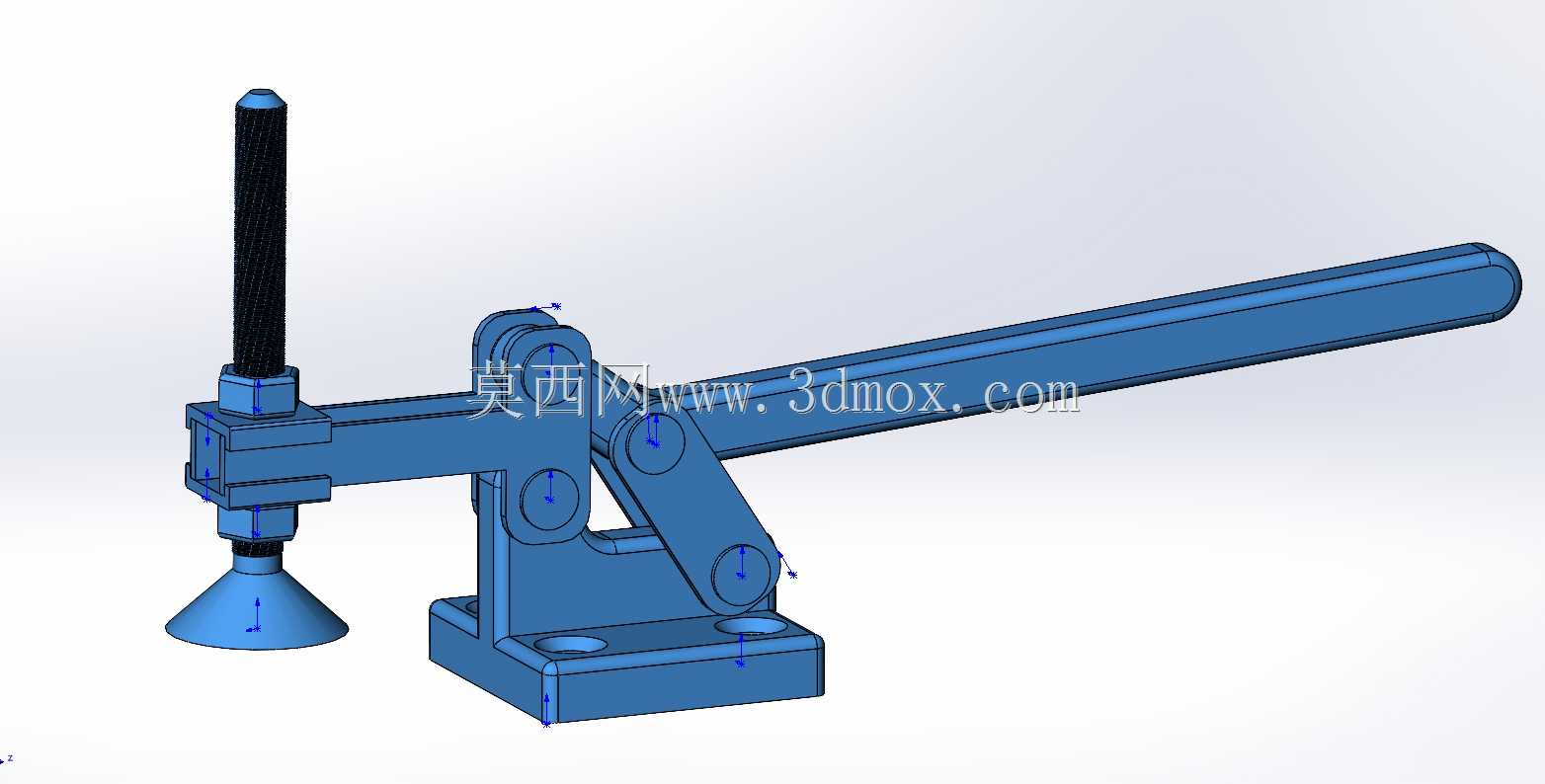

　　从结构组成来看，底部是带两个安装孔的方形安装座，安装孔的位置做了沉台设计，用内六角螺栓就能把整个夹具固定在工装台、焊接工作台或者机加工工位的基板上，安装座的立板是整个机构的受力基座，所有铰接点的销轴都固定在这个立板上，铰接位置都做了衬套安装位，长期反复扳动磨损之后只需要更换衬套就能恢复精度，不用整个更换夹具主体。长手柄是力臂放大的核心，人手在手柄末端施加很小的力，经过连杆机构的力传递，压头位置就能输出足够大的压紧力，应对普通的薄板定位、塑料件装配固定、小型五金件焊接定位完全足够。压杆部分是带细牙螺纹的调节结构，旋转压杆就能调整压头的初始高度，适配不同厚度的工件压紧需求，不用在安装座下面加垫片调整高度，调节范围覆盖常见的0到50毫米厚度工件，压头底部是喇叭口的橡胶垫接触面？不对，这个模型里的压头是金属锥形接触面，边缘做了倒圆，压在工件表面的时候不会因为应力集中压伤工件表面，就算是表面质量要求高的铝件、塑料件，也能在垫薄铜皮之后实现无损伤压紧。

　　设计的时候特意把所有铰接点的转动间隙做了合理控制，既不会因为间隙过大导致压紧位置偏移，也不会因为间隙过小出现扳动卡滞的问题，整个机构的运动轨迹做了仿真验证，手柄扳动全程没有死点卡滞，压头的升降轨迹是垂直方向的直线运动，不会在压紧过程中出现横向搓动工件的问题，这点对定位精度要求高的工序尤其重要——很多劣质的快速夹钳压下去的时候会带着工件横向挪位置，导致定位基准偏移，这个结构的连杆参数是经过计算的，压头接触工件之后的横向位移量控制在0.1毫米以内，基本不会带动工件移位。

　　安装边界上，整个夹具的底座长度大概在120毫米左右，宽度60毫米，安装孔的中心距是80毫米，适配主流的工装平台孔距，压紧状态下整个机构的最高点距离安装面大概180毫米，手柄完全扳开的状态下，手柄末端距离安装座的水平伸出长度大概280毫米，布置工位的时候要留出足够的手柄操作空间，避免和旁边的工位器具、其他夹具产生干涉。压头的最大行程是35毫米，也就是从完全松开的最高位置到压紧的最低位置，垂直方向的移动距离是35毫米，配合压杆的螺纹调节，总适配高度范围可以到60毫米，覆盖绝大多数小型工件的压紧需求。

　　实际用的时候，这类夹具常布置在焊接工装的边缘位置，用来固定薄钢板的拼接位置，也会用在装配线上固定小型壳体，方便工人拧螺丝或者装卡扣，还有的小型钻床工位会用这类夹具固定待钻孔的小零件，不用拿手扶着，避免操作危险。和气动压紧夹具比，它不需要接气源，没有气管布置的麻烦，适合小批量多品种的生产场景，换产的时候不用调整气路，直接松开安装螺栓就能挪位置，灵活性很高；和液压夹具比成本更低，维护更简单，没有漏油的风险，对清洁度要求高的装配车间也能用。整个结构的零件都是常见的机加工件，没有复杂的曲面，加工难度低，普通的铣床、钻床就能完成所有零件的加工，销轴用标准的圆柱销就行，后期维护成本很低，就算是小作坊也能自己加工制作。

　　在做三维建模的时候，所有铰接位置的配合关系都按照实际装配的间隙要求做了配合，运动仿真可以直接验证整个扳动行程的干涉情况，每个零件的尺寸都标注了加工公差，安装孔的位置精度、铰接孔的同轴度都按照实际使用的精度要求做了公差设定，直接导出工程图就能用于生产加工。很多新手设计这类杠杆夹具的时候容易搞错连杆的死点位置，导致压紧之后不能自锁，稍微受点力就弹开，这个模型的连杆铰接点位置是经过反复验算的，压紧到位之后，连杆的受力线刚好经过铰接点的回转中心稍微过盈一点，保证自锁可靠，同时松开的时候不需要用太大的力就能扳动手柄，操作手感不会太生硬。
