简易手动弹簧击发机构结构设计

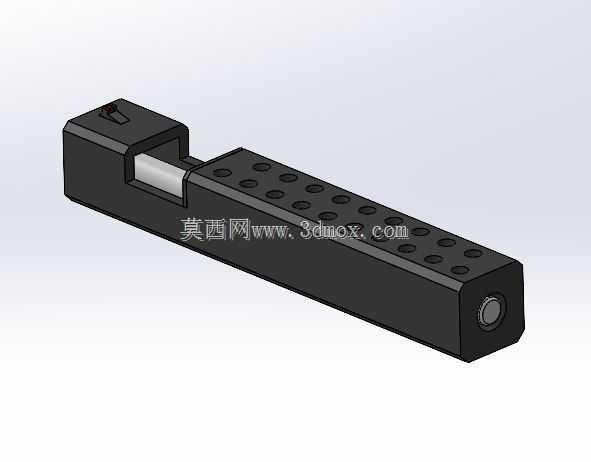

　　这套手动弹簧击发机构的设计，核心围绕小载荷手动击发场景的功能需求展开，在结构选型阶段优先考虑了加工便利性与动作可靠性，整体采用长条式滑动布局，主体外壳为带减重孔的矩形槽型结构，外壳上均匀排布的圆形通孔一方面用于降低整体自重，另一方面可作为观察窗查看内部弹簧压缩状态与滑动件的运动位置，同时也能在连续动作过程中带出槽内积存的细小杂物，避免卡滞。

　　从实际应用场景来看，这类结构可用于教学演示枪械击发原理、小型弹射装置的动力输出单元，也可作为非标自动化设备中短行程快速顶出机构的参考原型，其动作逻辑完全依靠弹簧的弹性势能存储与释放完成，不需要额外的气源、电源配套，适合无动力辅助的手动操作场景。

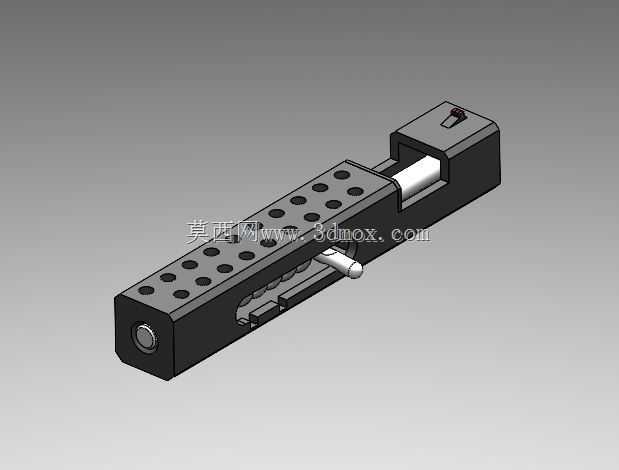

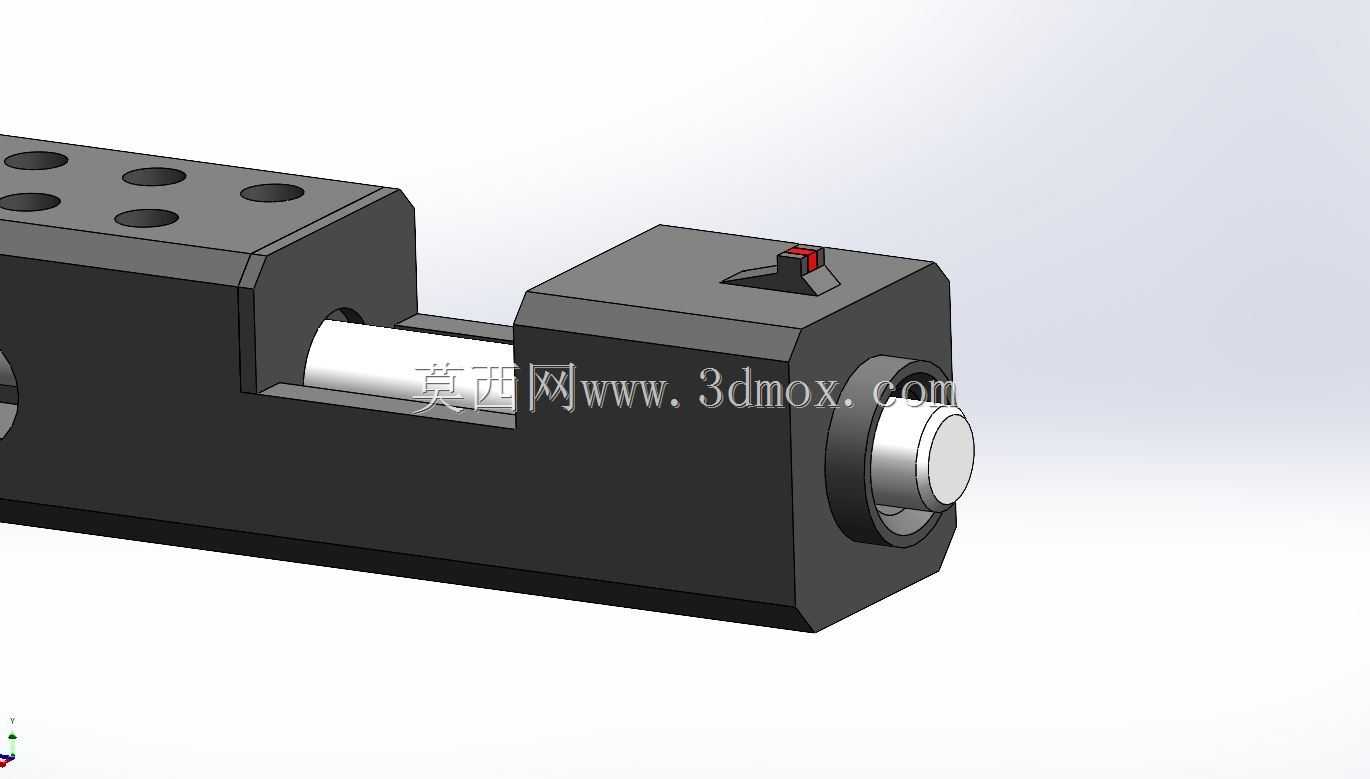

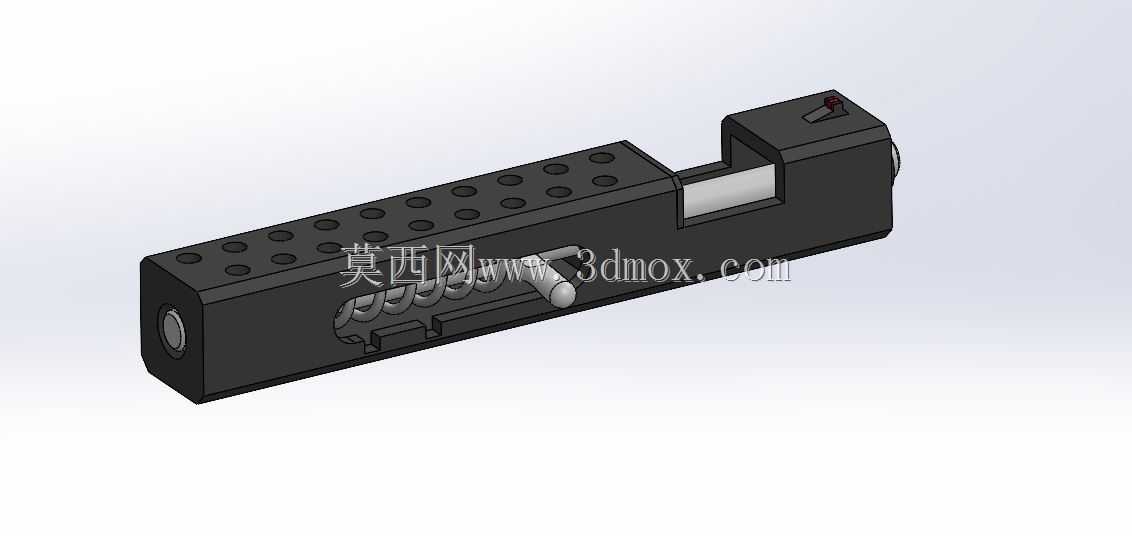

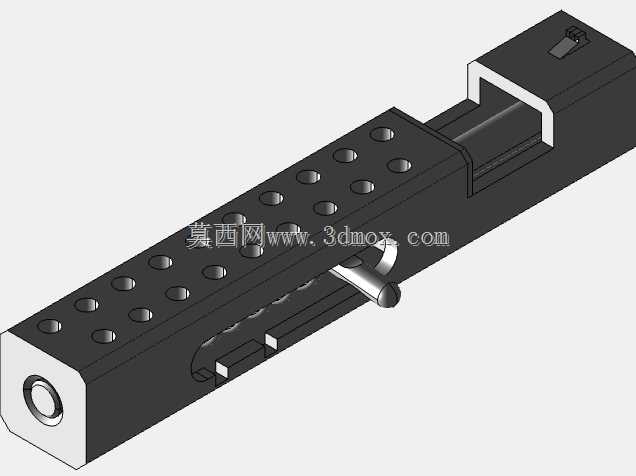

　　功能特性上，整套机构的动作流程分为压缩储能、锁定待击、击发释放三个阶段：滑动组件沿外壳内部的导轨槽做直线往复运动，向后拉动滑动件时会压缩内置的圆柱螺旋压缩弹簧，当滑动件后移到设定行程位置时，内置的锁定卡笋会卡入外壳对应的定位槽内，保持弹簧的压缩储能状态；扣动外露的扳机件时，卡笋脱离定位槽，弹簧快速释放势能推动滑动件向前高速运动，完成击发动作，前端的圆形顶块可根据使用需求更换不同形状的执行端，适配不同的顶出、弹射作业需求。

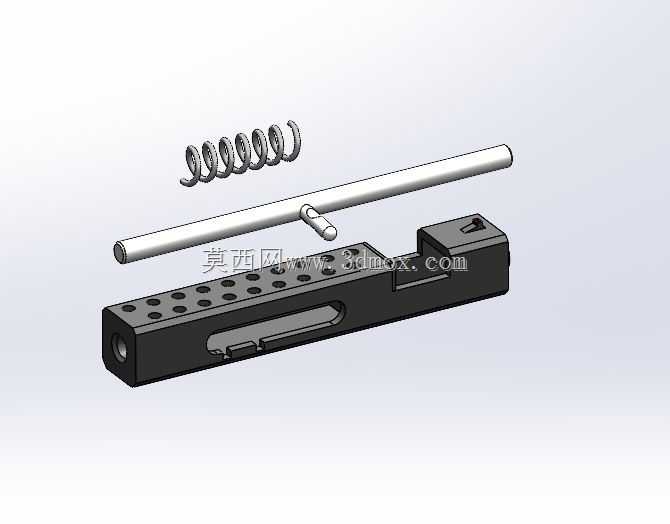

　　设计思路层面，整套结构没有采用复杂的异形曲面零件，所有组成零件均以平面、圆柱面等常规机加工特征为主，外壳采用型材铣削即可加工成型，滑动件、扳机、卡笋等零件均可采用棒料车铣加工完成，不需要开模或者特殊加工工艺，按照标注的尺寸公差加工后，仅需简单修磨配合面即可完成装配，装配时不需要专用工装，依靠零件之间的轴孔配合与卡槽定位即可完成总装，普通的机加工车间甚至手工爱好者的小型加工设备都能完成制作。

　　外形尺寸与安装边界方面，整套机构整体为细长型矩形结构，宽度方向尺寸控制在较小范围内，可嵌入狭长的安装空间内使用，外壳底部为平面结构，可直接通过侧面的安装孔或者底部压板固定在安装基座上，不需要额外设计复杂的安装转接件；内部弹簧的选型可根据实际需要的击发力调整，在外壳内部空间允许的范围内，更换不同线径、刚度的弹簧即可调整击发行程与输出力大小，不需要修改其他零件的结构尺寸；滑动件与外壳的配合间隙控制在合理范围内，既保证滑动顺畅无卡滞，又避免间隙过大导致动作过程中出现晃动，保证击发位置的一致性。

　　在细节结构处理上，滑动件与弹簧接触的端面设计了弹簧定位凸台，避免弹簧压缩过程中出现偏斜卡滞，扳机的转动位置设置了复位扭簧，保证击发完成后扳机自动复位到待触发位置，卡笋的接触面做了小角度斜面处理，在拉动滑动件储能的过程中，卡笋可自动被斜面压下，不需要额外操作即可完成锁定动作，操作逻辑简单，不需要复杂的动作培训即可上手使用。整套结构的运动副全部为滑动与转动配合，没有易损的复杂零件，日常维护仅需定期在配合面涂抹少量润滑脂即可保证长期动作可靠，适合作为原理验证、教学演示以及小型手动弹射装置的基础结构使用。
