多规格便携金属片式螺丝拧紧扳手结构

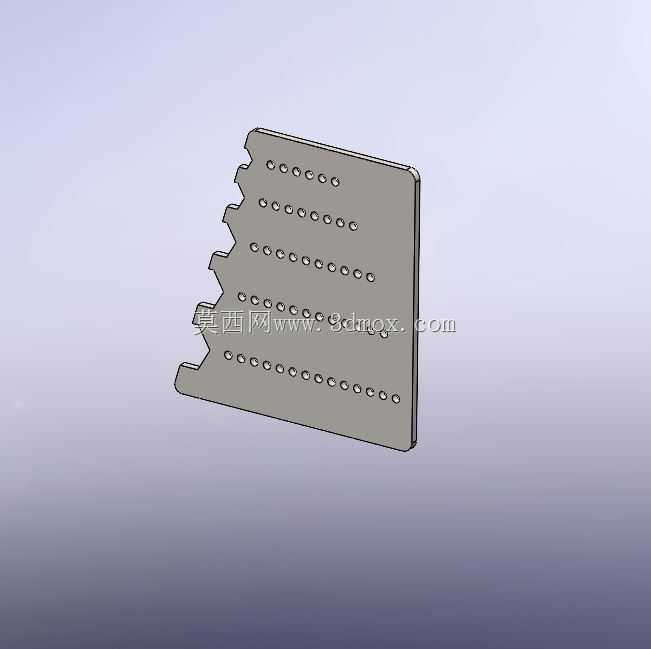

　　在户外设备抢修、小型机电装配、家用五金维修等缺乏成套扳手工具的场景中，这类片式螺丝扳手能够解决不同规格外六角螺栓的临时拆装需求，无需携带整套笨重的套筒或开口扳手，单块金属片即可覆盖多组常用螺栓尺寸，大幅降低随身工具的携带重量与收纳体积。从结构设计逻辑来看，这款扳手采用单片金属板材一体化加工成型，没有额外的铰接、拼接部件，整体结构强度完全依托板材自身的力学性能，加工时仅需通过激光切割或冲压工序即可完成外形加工，后续做边缘去毛刺、表面防锈处理即可投入使用，加工工序少、量产成本低，适合作为设备配套的随附工具、应急维修包内的标配工具使用。

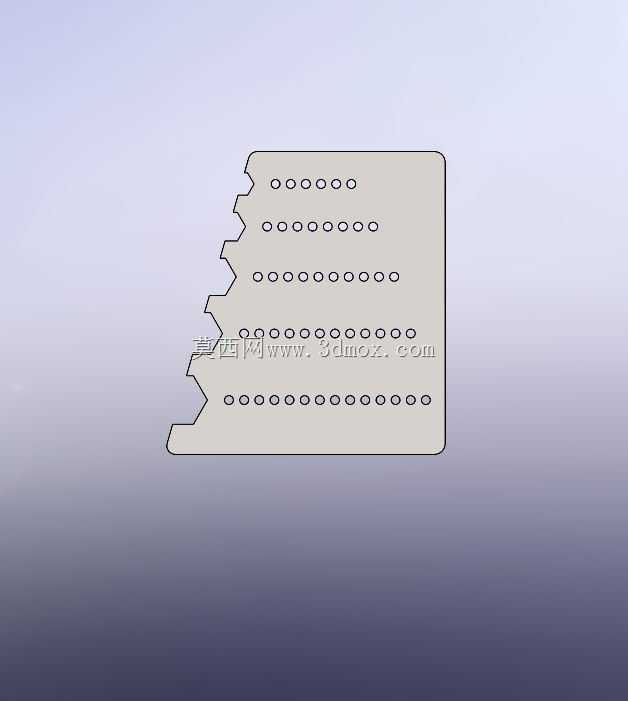

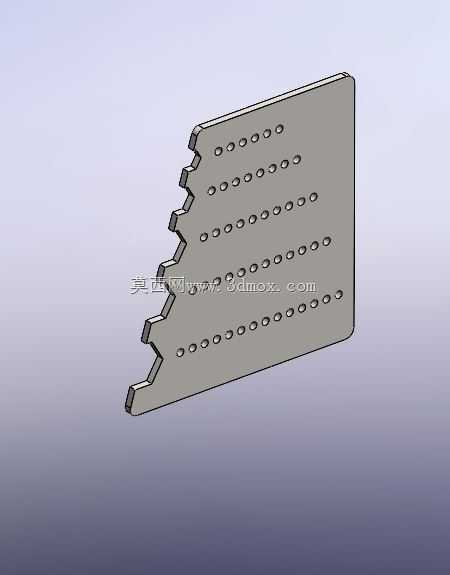

　　扳手的工作边缘采用阶梯式卡口设计，每一级卡口对应一种常用规格的外六角螺栓头部尺寸，卡口的开口尺寸严格匹配对应螺栓的对边宽度公差，卡口深度设计为螺栓头部厚度的三分之二左右，既保证卡合后有足够的接触面积避免拧动时打滑滑脱，又不会因为卡口过深导致板材边缘应力集中，在施加较大拧紧力矩时出现卡口断裂的问题。扳手板身排布的多组圆孔并非装饰结构，一方面是为了减轻整体重量，在不降低板身结构强度的前提下减少材料用量，另一方面这些圆孔可以作为简易的通孔定位基准，在临时需要对齐薄板件安装孔位时，可通过对应直径的圆孔快速穿入定位销完成孔位对齐，拓展了工具的附加使用场景。

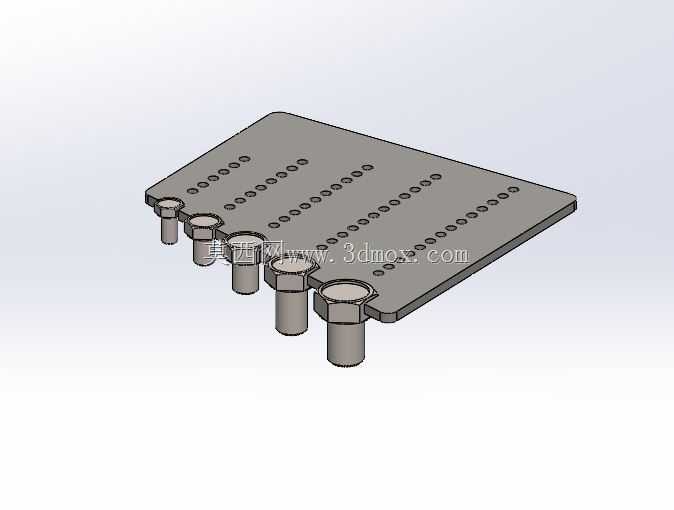

　　从安装边界与尺寸适配来看，这款扳手的整体板身厚度控制在2mm到3mm之间，能够伸入多数狭窄的设备装配间隙中完成螺栓操作，不会因为板身过厚无法卡入螺栓头部位置；阶梯卡口的排布从板身的一端向另一端逐步递增尺寸，使用时可以根据螺栓规格快速找到对应卡口，无需反复比对尺寸，操作效率高于普通的单片开口扳手。在实际使用过程中，使用者只需将对应规格的卡口卡入螺栓头部的两个平行对边，通过扳动板身即可完成螺栓的拧紧或拧松操作，由于板身整体为平直结构，施加力矩时力臂长度为板身的有效握持长度，针对M3到M8区间的小规格螺栓，完全能够满足常规装配所需的拧紧力矩要求，不会出现力矩不足导致螺栓无法拧紧的问题。

　　设计时针对卡口位置做了局部的应力强化处理，卡口的根部采用小圆角过渡，避免直角位置产生应力集中，在反复施加交变力矩的使用场景下，能够有效降低卡口根部开裂的风险，提升工具的整体使用寿命。板身的边缘全部做了倒钝处理，没有尖锐的毛刺棱角，握持使用时不会划伤手部，即使是徒手操作也有足够的使用安全性。这类片式扳手尤其适合作为小型家电、机电设备、户外装备的随箱工具，相比传统的铸造或锻造扳手，它的厚度更薄、重量更轻，不会大幅增加产品包装的体积与重量，同时覆盖的螺栓规格更多，能够满足设备日常维护、简单拆装的全部需求，在应急维修场景下，即使没有专业工具，也能快速完成螺栓的拆装操作，解决现场无工具可用的痛点。
