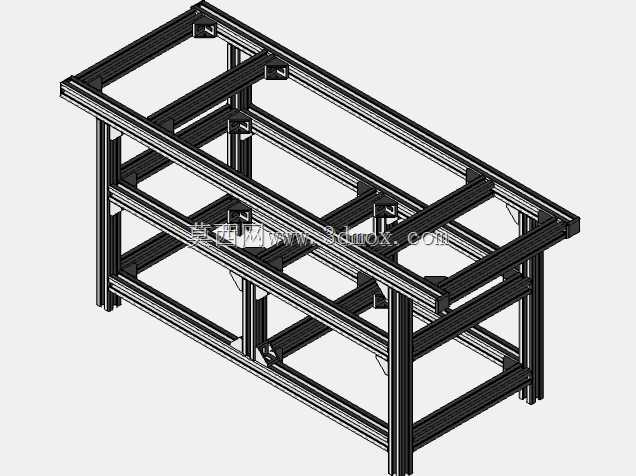

30×30规格铝型材框架桌结构设计

　　这款铝型材框架桌采用30mm×30mm截面的工业铝型材作为主体搭建材料，在车间工位、实验室操作台、小型设备承载台等场景中都有广泛的适配空间。不同于焊接成型的钢制桌架，铝型材框架的连接全部依靠配套的角件、内置螺栓完成，整个框架没有焊接应力残留，后期如果需要调整台面高度、拓展侧边置物层，只需要松开对应位置的紧固件就能重新排布型材位置，不需要做切割、焊接等二次加工，对于需要频繁调整工位布局的中小批量生产车间来说，这种结构的适配灵活性远高于传统焊接桌架。

　　从实际承载需求出发，这款桌架做了三层横向支撑结构设计，最上层的型材边框直接承托台面，型材的槽口可以直接嵌入台面固定件，不需要额外在台面上打孔攻丝，不管是搭配防静电台面、实木台面还是不锈钢台面，都能通过槽内的T型螺栓完成快速固定。中间层的横向支撑一方面可以分担上层台面的承重载荷，避免长跨度型材在长期承重后出现下挠变形，另一方面中间层本身也可以作为置物层，放置工装夹具、检测工具或者待加工的小型工件，充分利用桌体的垂直空间。最下层的支撑结构连接四根竖向支腿的底部，能够抵消支腿受到的侧向扭力，当操作人员在台面上做按压、打磨等带侧向力的操作时，整个框架不会出现支腿外扩的形变，保证整体结构的稳定性。

　　设计过程中首先确定了支腿的排布逻辑，四根主支腿分布在桌体的四个角位，中间位置额外增设了两根竖向支腿，将上层台面的长跨度分成了三段，每段的型材跨度控制在铝型材许用挠度的安全范围内，即使台面放置总重量达到额定载荷，型材的变形量也不会影响台面的平面度。横向连接的型材全部和支腿保持垂直，连接角件采用内置式安装，角件完全藏在型材的槽口内部，不会突出框架表面，避免在使用过程中剐蹭操作人员的衣物或者磕碰工件。支腿的底部预留了脚轮或者可调脚杯的安装孔位，用户可以根据实际使用需求选择安装方式，如果需要工位经常移动，就安装万向带刹车脚轮，推移的时候没有卡顿，到位之后踩下刹车就能固定位置；如果是固定工位使用，就安装可调橡胶脚杯，即使地面存在不平整的情况，也能通过调整脚杯的高度让整个桌架保持水平，避免台面倾斜导致工件滑落。

　　框架的所有型材连接处都做了防松设计，内置螺栓搭配了弹性垫圈，长期受振动的情况下也不会出现螺栓松动的问题，不需要频繁做紧固件的紧固维护。型材表面采用阳极氧化处理，耐磨性能好，日常使用中接触到切削液、润滑油等常见工业液体也不会出现锈蚀，表面沾附的污渍只需要用抹布擦拭就能清理干净，维护成本很低。整个框架的外形尺寸按照常规工位的操作空间设计，台面高度符合人体站立操作的舒适高度，操作人员在台面上做装配、检测、包装等操作时，手臂不需要过度抬高或者弯腰，能够降低长时间作业的疲劳感。框架的侧边槽口还可以拓展安装各类辅助配件，比如照明灯具支架、工具挂板、物料盒挂条、电源插座排等，不需要额外在型材上钻孔，直接利用型材自带的槽位就能完成配件安装，能够根据不同的作业需求快速拓展桌体的功能。

　　在结构强度校核阶段，针对最常见的偏载工况做了模拟验证，当载荷集中在台面边角位置时，最近的支腿承受的载荷在型材的许用应力范围内，连接角件的受力也远低于材料的屈服强度，不会出现角件断裂或者型材变形的问题。框架的所有棱边都没有尖锐的毛刺，型材切割端面都做了倒角处理，安装完成后不会划伤操作人员，符合工业作业工位的安全设计要求。这种铝型材框架桌的设计没有多余的冗余结构，每一根型材的排布都兼顾了承载需求和功能拓展性，相比定制化的焊接桌架，生产组装周期更短，零部件的通用化程度高，后期维护更换配件也更容易，不管是用于生产车间的操作工位，还是作为小型生产设备的承载机架，都能满足使用需求。
