1000W特拉福电源变压器结构设计

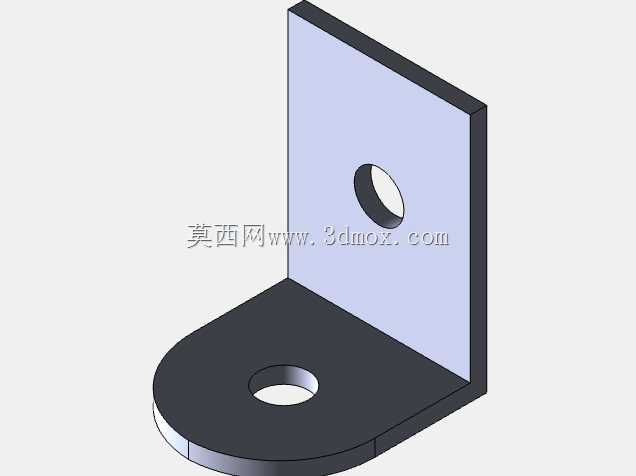

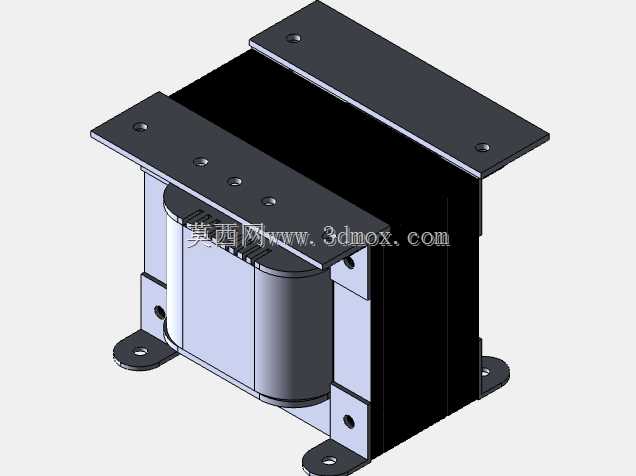

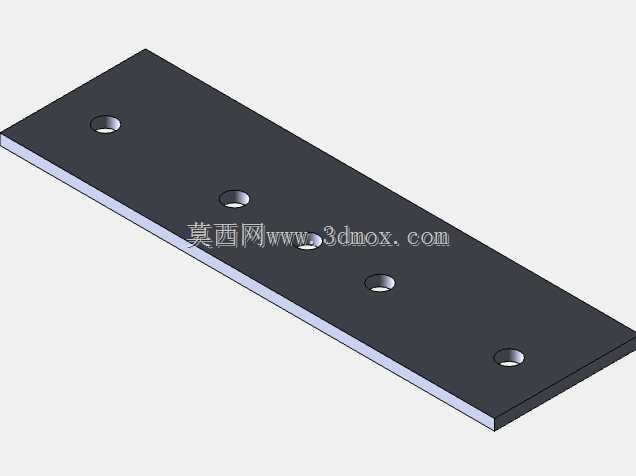

　　在工业控制设备、小型机电装置、低压配电支路的供电回路里，这类1000W容量的电源变压器是十分常见的电压转换部件，主要承担交流输入输出的电压匹配、电气隔离作用，给后端的控制回路、驱动模块、信号采集单元提供符合电压等级要求的交流供电，避免不同电压等级的回路直接连通带来的干扰或者安全隐患。做这类部件的三维建模时，首先要考虑的是实际安装场景的适配性，很多设备的电气仓内部空间紧凑，变压器的安装脚位、整体外廓尺寸不能和仓内的走线槽、继电器组、散热风道产生干涉，所以建模初期就要把安装边界卡死：底部的两个L型安装支架开有长圆形固定孔，孔位间距适配常见的电气安装板标准孔距，允许安装时存在少量的位置偏差，抵消钣金安装板的加工误差；顶部的压装支架横跨整个铁芯叠片组，不仅起到压紧铁芯、减少工作时的电磁振动噪音的作用，支架两端伸出的平面也可以作为辅助固定点位，在有振动工况的设备上可以额外加装固定件，避免长期运行后安装脚松动。

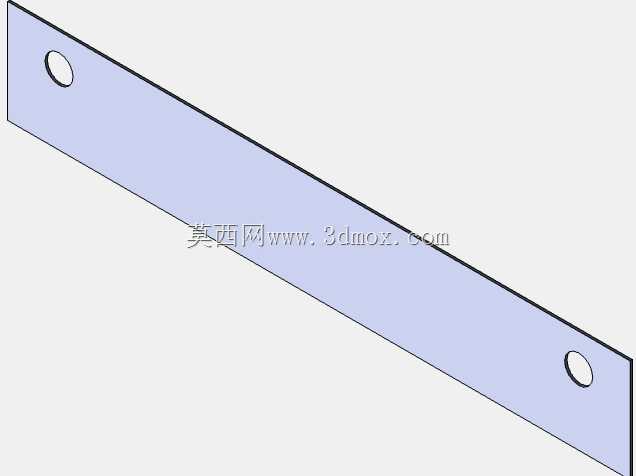

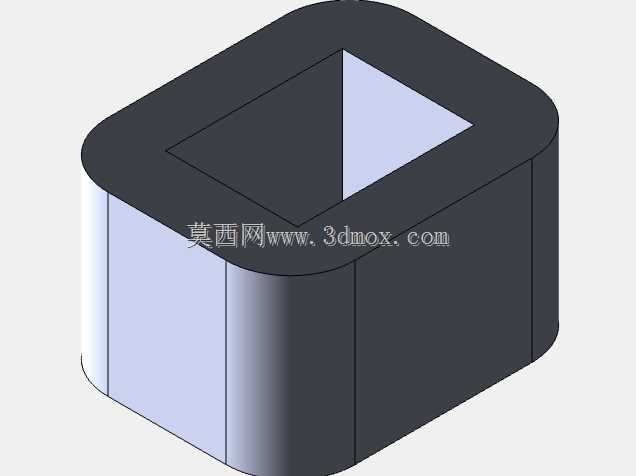

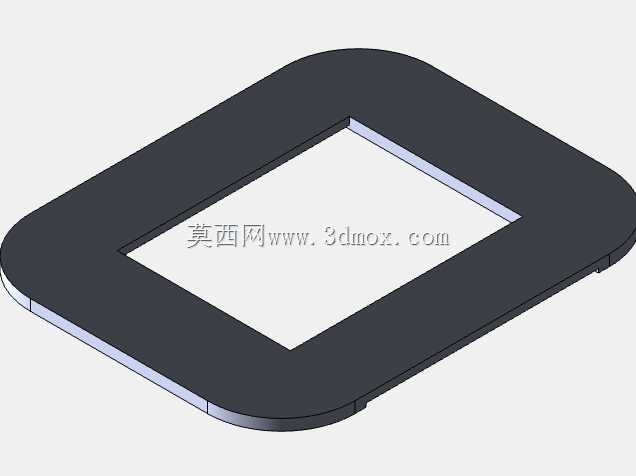

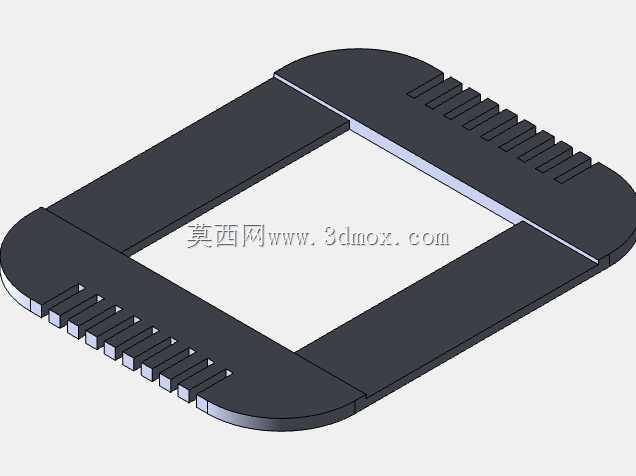

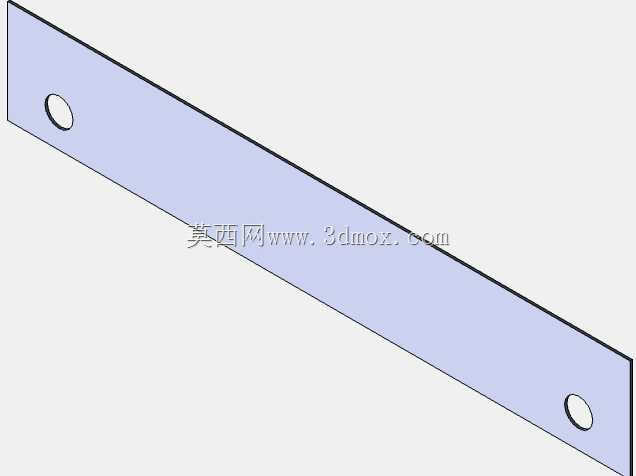

　　从结构组成来看，这个模型还原了变压器的核心构成部分：中间的铁芯采用叠片式结构的简化表达，实际生产中是由硅钢片叠压而成，建模时把叠片组的整体轮廓、和绕组的配合间隙做了准确还原，绕组部分做了外包绝缘层的简化处理，没有复刻内部的线圈绕制细节，毕竟在做整机组装的干涉检查时，不需要还原到线圈层间的细节，只要保证绕组的外廓尺寸准确，就能判断和周边部件的安全电气间隙是否满足要求。两侧的固定支架采用折弯钣金件的结构形式，折弯处的圆角、安装孔的沉头结构都做了符合加工工艺的表达，不会出现无法折弯、孔位无法加工的设计问题，支架和铁芯、绕组的配合位置预留了绝缘衬垫的安装空间，实际装配时会在金属支架和铁芯、绕组之间垫入绝缘纸或者环氧板，避免金属支架直接接触绕组带来的绝缘风险。

　　很多刚接触电气结构设计的工程师做变压器选型或者建模时，容易忽略安装方向的问题，这个模型的结构设计考虑了卧式安装的场景，整体重心偏低，底部支架的支撑跨度足够，即使设备在运输过程中存在颠簸、倾斜，也不容易出现重心偏移倾倒的问题。绕组的引出线位置在模型里预留了出线空间，设计整机组装的走线时，可以从绕组侧面的空位引出接线端子，不会被顶部或者底部的支架挡住走线路径，也方便后续接线时的端子压接、绝缘包扎操作。另外，铁芯和支架的连接结构做了简化的组装表达，没有把每一片硅钢片都拆分建模，而是做成整体的铁芯组，这样在做整机装配的时候，模型的文件体量更小，旋转、缩放、干涉检查的运行速度更快，不会因为单个零件的特征过多导致整个装配体卡顿。

　　在实际的设备设计流程里，这类变压器模型主要用来做电气仓的布局验证：导入到整机的装配文件里之后，可以模拟安装过程，检查安装扳手的操作空间是否足够，接线端子的位置是否方便后期维护时拆线、接线，变压器和周边的功率器件比如接触器、熔断器之间的距离是否满足散热要求，毕竟变压器在满负载运行时会产生一定的温升，如果和发热量大的器件贴得太近，会叠加温度影响，降低器件的使用寿命。这个模型的外形尺寸按照1000W容量变压器的常规尺寸做了等比例还原，整体的高度、宽度、厚度都符合行业内同容量产品的通用尺寸范围，选型时如果没有特定的品牌定制要求，用这个模型做布局设计，后期采购同容量的标准产品基本都能直接适配安装，不需要重新调整安装板的孔位。

　　从设计思路上来说，做这类通用电气部件的三维模型，不需要追求极致的细节还原，而是要平衡模型的准确性和易用性：核心的安装尺寸、外廓尺寸、配合间隙必须准确，保证布局和干涉检查的结果可靠；非核心的内部细节比如线圈绕向、硅钢片的叠片纹理、绝缘漆的涂层这些内容做简化处理，既能降低模型的复杂度，也不会影响实际的设计使用。比如这个模型里的安装支架，把固定孔的大小、支架的折弯高度、和铁芯的贴合面尺寸都做了准确表达，实际加工安装支架的时候甚至可以直接参考这个模型的尺寸出钣金加工图，只要根据实际选用的铁芯尺寸做少量调整就能使用。另外，模型的组装关系按照实际的装配顺序做了配合约束，导入到装配环境里之后可以直接做爆炸视图，用来生成装配工艺说明，指导生产线上的工人按顺序组装部件，不需要重新调整零件的配合关系。
