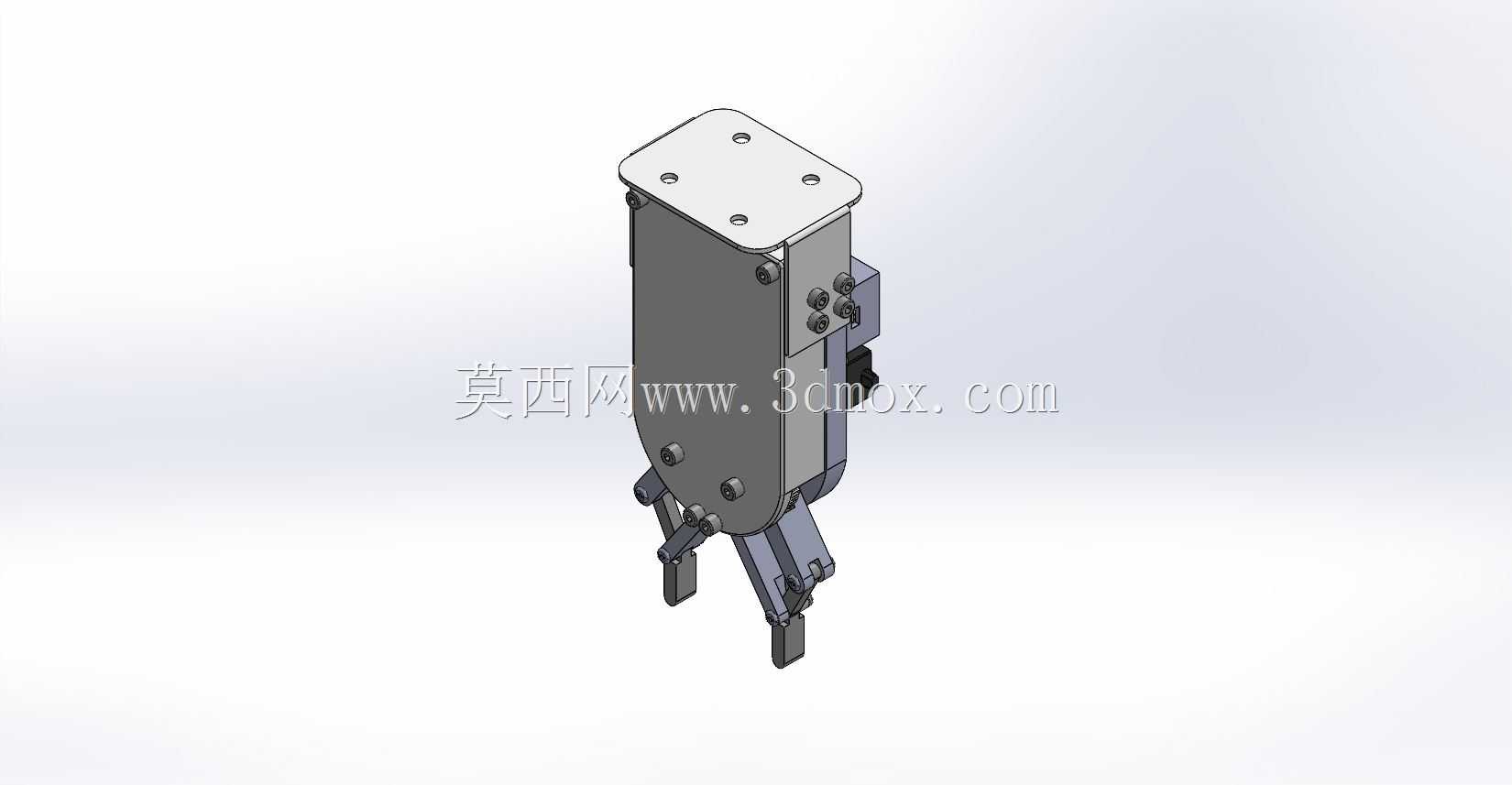

四连杆伺服驱动机器人抓取夹具结构

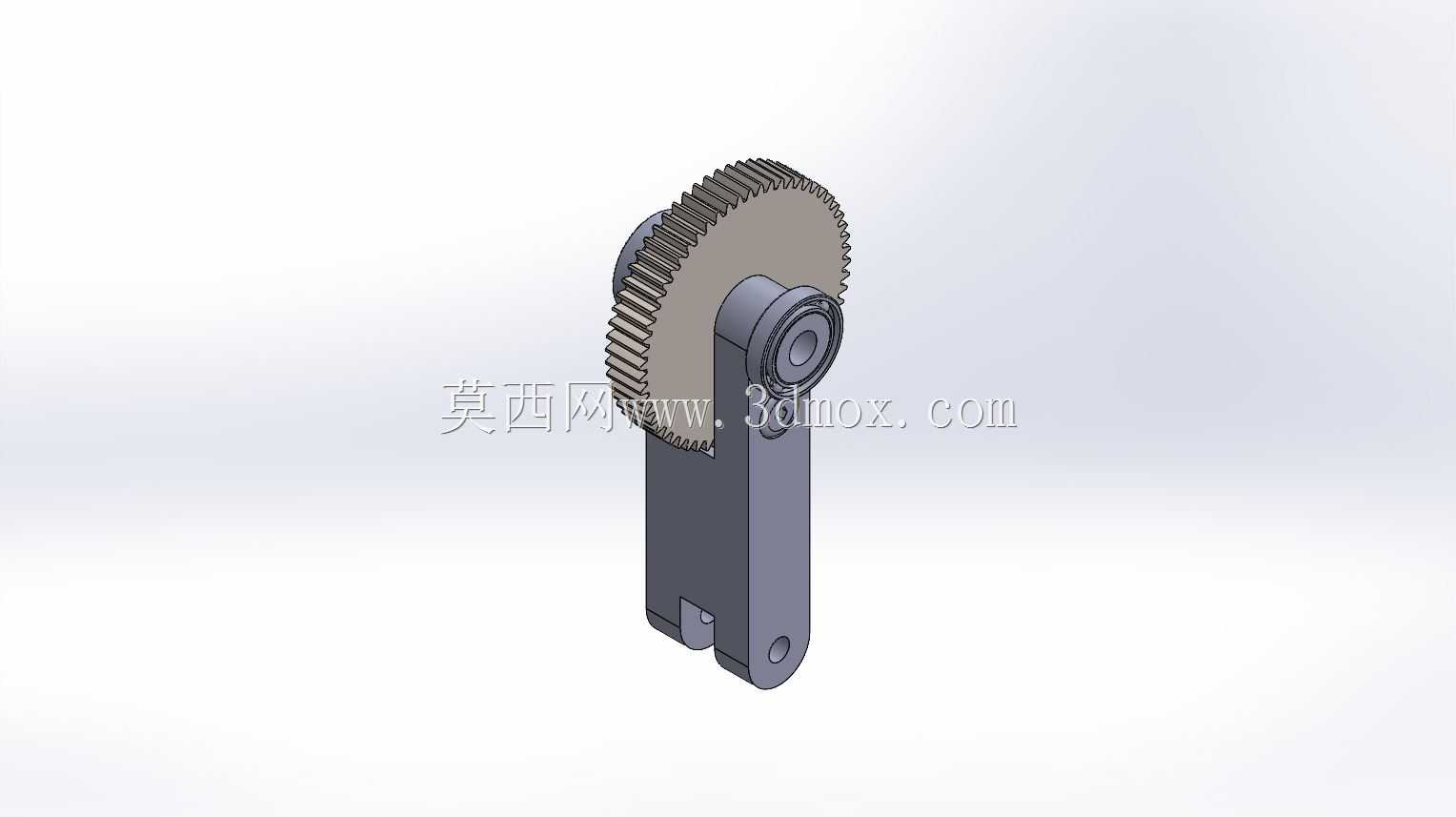

　　这套四连杆结构的抓取夹具，主要面向轻载工业机器人末端执行场景，适配3C电子小件分拣、实验室样本转运、小型零部件上下料这类对夹持精度、响应速度有要求的工位，替代传统气动夹爪在洁净空间、气源布设不便场景下的使用需求。整套机构的动力输入端采用舵机直连齿轮组的传动方案，齿轮参数完全遵循ISO标准计算匹配，大齿轮与小齿轮的模数保持一致，大齿轮齿数56齿、小齿轮齿数30齿，传动过程中侧隙控制在0.02mm以内，既保证动力传递的平顺性，也避免反向传动时的空程误差，确保夹爪开合位置的重复定位精度满足±0.1mm的使用要求。夹爪的开合动作通过四连杆机构实现动力传递，相比单转轴的直连夹爪，四连杆结构可以让夹指在开合行程中保持近似平行的夹持姿态，不会出现夹指末端外张导致的工件脱落问题，针对方形、圆柱形的小型工件都能形成稳定的面接触夹持，不会像V型指夹爪那样对异形工件适配性差。夹指末端预留了M3的螺纹安装孔，可以根据实际夹持的工件材质、外形更换聚氨酯防滑垫、定制仿形指套，不需要改动主体结构就能适配不同的生产工位，大幅降低产线换型时的夹具改造成本。

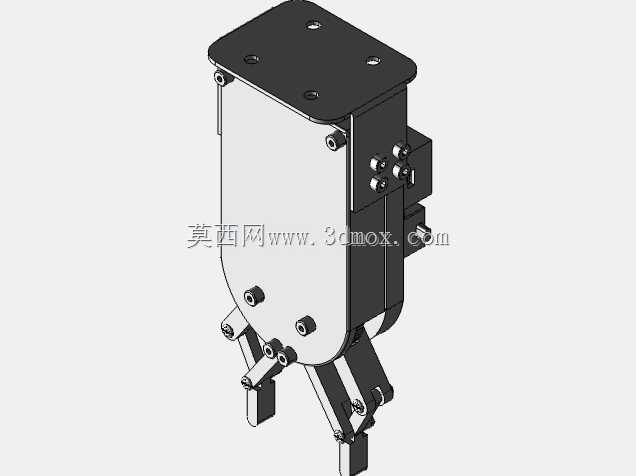

　　主体安装法兰采用标准的30mm×40mm矩形安装面，四个安装孔位呈对称分布，孔距适配主流桌面级机械臂、SCARA机器人的末端安装接口，不需要额外制作转接板就能直接装配，安装面的平面度控制在0.01mm以内，装配后不会出现夹具偏斜导致的夹持同轴度误差。整套夹具的主体结构采用6061铝合金加工而成，侧壁厚度设置为3mm，在保证整体结构刚性的前提下控制整体自重，避免负载过大超出机械臂的末端承载上限，齿轮组采用POM材质加工，传动过程中噪音低于45分贝，适合在实验室、无尘车间这类对噪音控制有要求的场景使用。

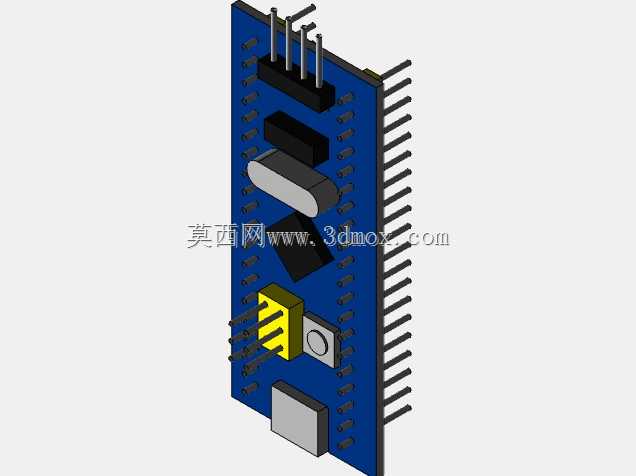

　　控制层面直接适配STM32控制板的IO接口，舵机的控制信号、供电线路都在夹具内部做了走线槽设计，外部走线不会随夹爪开合产生拖拽，避免长期运行后线路磨损导致的故障。夹爪的开合行程可以通过舵机转角参数自由调整，最大开合距离为40mm，单指的加持力可以通过舵机电流参数做闭环控制，加持力范围在5N到20N之间可调，既可以夹持重量不超过500g的硬质金属零件，也能夹持薄壁塑料件、纸质包装这类易损工件，不会因为加持力过大导致工件变形损坏。

　　在结构设计阶段，所有转动副的位置都预留了0.1mm的装配间隙，转轴采用304不锈钢销轴配合铜套做转动支撑，长期往复运行的磨损量控制在0.005mm/100万次以内，不需要频繁加注润滑脂就能维持稳定的动作精度，维护成本远低于传统的气动夹爪。夹具的整体外形做了圆角过渡处理，没有突出的尖锐结构，在协作机器人场景下使用时不会对操作人员造成磕碰伤害，符合协作机器人末端执行器的安全设计要求。传动部分的齿轮组外侧设置了可拆卸的防护盖板，日常维护时只需要拆下两颗固定螺丝就能检查齿轮啮合状态、清理内部积尘，不需要完全拆解夹具主体。夹指的开合位置设置了机械硬限位，当舵机出现失控过转时，硬限位结构会阻挡连杆过行程，避免齿轮崩齿、连杆变形这类故障的发生，提升整套机构的运行可靠性。
