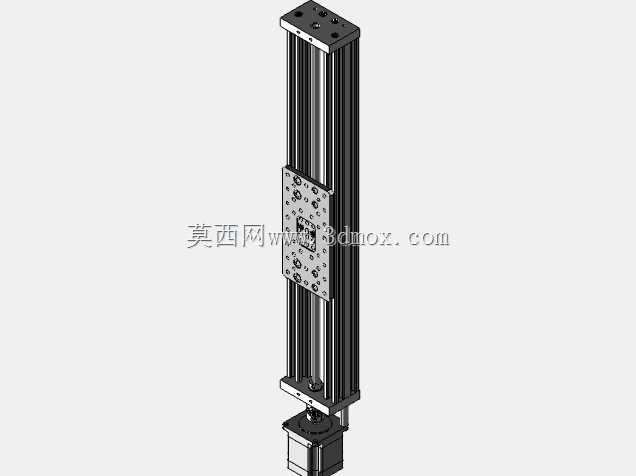

C梁双宽龙门架线性执行器结构设计

　　在非标自动化产线搭建、小型DIY数控设备改造、桌面级3D打印设备升级的场景里，线性传动部件的选型往往直接决定整套设备的运行精度与负载上限，这款基于C梁线性导轨开发的双宽龙门架执行器，就是针对小空间内大负载直线传动需求做的结构优化方案。从实际安装适配的角度看，这款执行器采用双宽龙门架的结构设计，相比单轨窄幅的线性滑台，大幅拓宽了滑台的安装基准面，八个分布在龙门架内侧的迷你导向轮直接卡合在C梁导轨的V型槽内，运行过程中不会出现侧倾偏移的问题，哪怕滑台单侧挂载偏重的工装夹具，也能依靠双侧轮组的约束保持平稳的直线运动，不会出现普通单轨滑台常见的卡滞、偏磨问题。

　　传动部分采用8mm导程的丝杆搭配防间隙螺母的组合，这种配置在保证传动效率的同时，能有效消除正反转切换过程中的回程间隙，不管是用于点位搬运的往复运动，还是用于雕刻、3D打印这类需要连续进给的作业场景，都能保持稳定的传动精度，不会因为间隙累积出现位置偏差。设计思路上没有采用复杂的一体化铸造机身，而是依托标准C梁线性导轨作为主体承载结构，这种模块化的设计思路能大幅降低集成难度，不管是将单组执行器作为独立的直线运动轴使用，还是多组拼接成XY两轴、XYZ三轴的龙门运动平台，都不需要额外做复杂的转接结构，直接利用C梁本身的槽道就能完成相邻部件的锁紧固定，能适配不同设备的安装边界需求。从安装尺寸的边界来看，执行器的整体截面尺寸依托标准C梁的规格设计，滑台部分的安装孔位采用通用的孔距排布，不管是挂载气动夹爪、焊枪头、3D打印挤出头还是小型雕刻主轴，都能直接通过标准紧固件完成固定，不需要额外定制转接板。龙门架部分的加宽设计，让滑台的有效安装面积比普通同规格线性滑台提升近一倍，哪怕是需要同时挂载多个执行元件的工位，也能有充足的安装空间，不需要额外拓展安装板。

　　实际使用过程中，这种轮组配合V型导轨的结构还有一个很实用的优势，就是运行阻力小、维护成本低，V型槽的结构本身就有一定的防尘能力，日常使用只需要定期清理槽内的碎屑、加注少量润滑脂就能保持稳定运行，不像封闭式的直线导轨需要频繁做密封维护，很适合车间多尘环境下的长时间作业。在DIY数控设备的搭建场景里，这款执行器的模块化属性还能大幅缩短搭建周期，不需要自行设计加工导轨安装座、滑台连接板这类零件，直接利用现成的标准结构就能快速组装出可用的运动轴，不管是做小型的PCB雕刻机、桌面级 pick and place 贴装设备，还是自动化产线上的小件搬运工位，都能匹配对应的行程需求。另外，执行器的端部安装座采用标准化的连接尺寸，不管是搭配步进电机还是伺服电机作为动力源，都能通过标准的电机法兰直接连接，不需要额外定制联轴器座或者电机支架，进一步降低了集成的复杂度。从结构刚性的角度看，C梁本身的截面形状就具备不错的抗弯曲能力，搭配双宽龙门架的双侧导向结构，在有效行程内的滑台下垂量控制在很小的范围内，哪怕是挂载10kg以内的负载做高速往复运动，也不会出现明显的振动或者形变，能满足大部分轻载自动化场景的使用需求。

　　很多做小型设备开发的工程师在选型时，往往会在滑台刚性和安装空间之间做取舍，这款执行器的设计刚好平衡了这两点，没有因为追求小体积牺牲滑台的安装面积和结构刚性，也没有因为提升刚性过度增加整体的外形尺寸，能适配很多设备内部狭窄的安装空间。在实际的装配过程中，这款结构的零件互换性也很强，导向轮、丝杆、螺母这些易损件都采用标准规格，后期维护更换不需要找原厂定制配件，直接采购标准件就能完成替换，能有效降低设备的全生命周期使用成本。不同于很多集成化的封闭滑台，这种开放式的结构也方便工程师根据实际需求做定制化修改，比如需要调整行程时，只需要更换对应长度的C梁和丝杆，不需要重新设计整套滑台结构，能大幅缩短定制设备的开发周期。
