C梁大跨距线性执行器龙门传动结构

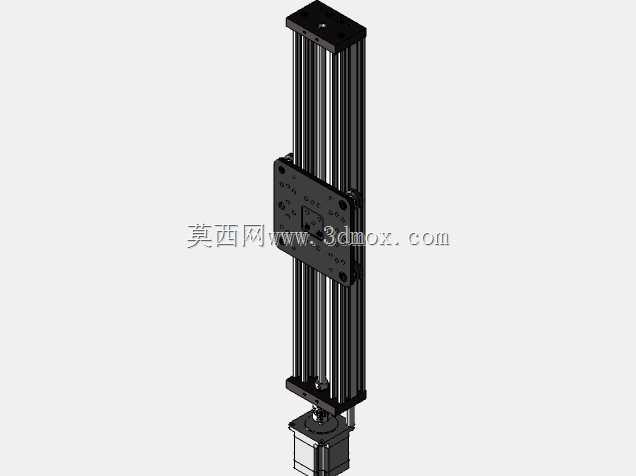

　　在桌面级数控加工、小型自动化工位改造这类对安装空间、搭建成本有严格限制的场景里，线性传动组件的选型往往需要兼顾模块化程度、安装兼容性与运动精度，这款C型梁结构的大跨距线性执行器龙门架，正是针对这类轻量化传动需求设计的集成化组件。不同于常规窄幅线性滑台的负载安装面设计，该执行器采用加宽的XLarge规格龙门滑座，滑座的安装平面预留了多组标准孔位，可直接搭载作业末端执行器，无需额外设计转接板来适配安装间距，能有效压缩设备Z轴方向的整体安装高度，对于搭建空间局促的桌面设备来说，这种集成化的安装面设计能减少很多不必要的结构冗余。

　　从核心传动逻辑来看，该执行器没有采用成本更高的滚珠丝杠结构，而是选用了8mm导程的防间隙螺母搭配导螺杆的传动方案，这种设计在桌面级DIY设备、小型3D打印机、轻型雕刻机的应用场景里性价比优势非常明显，防间隙螺母的预紧结构可以抵消导螺杆长期运行产生的回程间隙，保证往复运动的定位一致性，同时8mm的导程参数也能兼顾运动速度与传动扭矩，搭配常见的42、57规格步进电机即可直接驱动，不需要额外加装减速机构来放大扭矩。

　　导向部分依托C型梁本身的集成导轨结构设计，梁体本身的V型槽与C型轨道直接作为滑座的运动导向面，省去了额外安装外置直线导轨的工序，滑座上配套的导向轮可以直接卡入梁体的轨道槽内，通过调整导向轮的偏心轴就能预紧导向间隙，安装调试的门槛远低于需要校准平行度的外置导轨方案。在多轴搭建的拓展性上，这款龙门架的滑座结构做了专门的适配设计，配套的龙门推车安装面可以实现90度垂直拼接，也就是说单根该型号的执行器既可以作为X轴的主传动梁，也可以直接在滑座上垂直安装同规格的执行器作为Y轴或者Z轴的传动组件，快速搭建出XY两轴运动平台，甚至是XZ轴的垂直传动结构，这种模块化的拼接逻辑和开源3D打印机、小型CNC设备的搭建逻辑完全契合，不需要重新设计连接支架就能完成多轴系统的组装。从安装边界来看，该款执行器的有效行程为500mm，梁体本身采用标准C型铝型材截面，安装孔位沿梁体长度方向等距分布，既可以通过梁体背面的槽口直接固定在设备框架上，也可以利用端面的安装孔搭配支撑座做两端固定安装，滑座的运动过程中不会超出梁体的外侧轮廓，在做设备整体布局时，只需要预留出梁体本身的长度尺寸以及端部电机的安装空间，不需要额外预留滑座的外伸余量，能有效提升设备内部的空间利用率。

　　实际应用中，这类线性执行器除了用于DIY数控设备的搭建，也可以直接集成到小型自动化送料工位、检测设备的平移机构中，相比自行采购铝型材、导轨、丝杠单独组装的方案，这种集成化的龙门架组件已经完成了传动部分的同轴度校准、导向间隙的预调，安装时只需要固定梁体、连接电机动力线即可投入使用，能大幅缩短小型设备的开发组装周期。滑座本身的负载能力完全覆盖桌面级设备的作业需求，搭载轻型雕刻主轴、3D打印挤出头、检测探针这类负载时，运动过程的平稳性可以满足作业精度要求，不会出现明显的抖动或者爬行问题。梁体的C型结构本身也可以作为走线槽使用，传动部分的线缆、传感器的信号线都可以收纳在梁体的槽腔内，避免运动过程中线缆与其他部件发生剐蹭，提升设备运行的可靠性。
