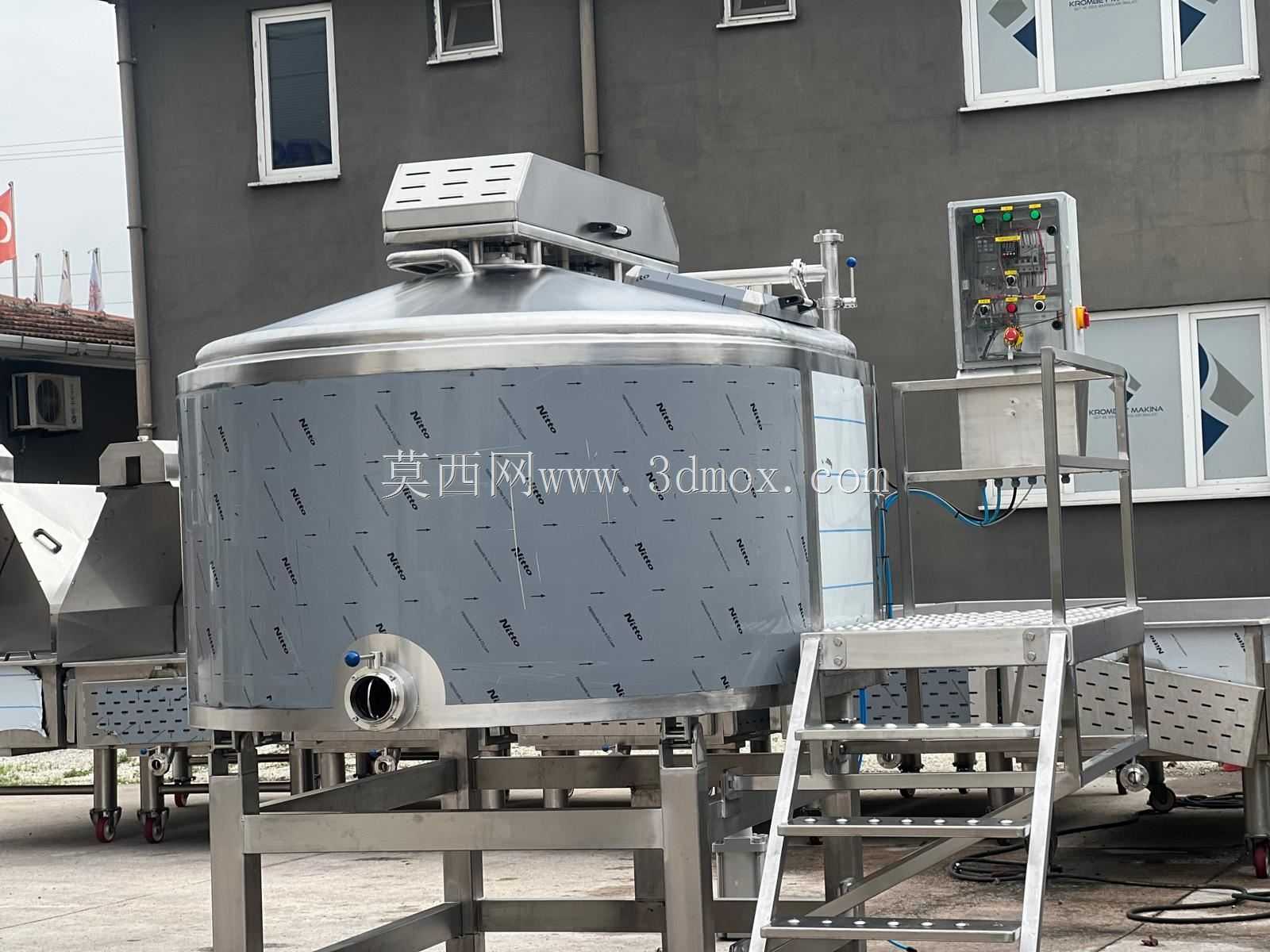

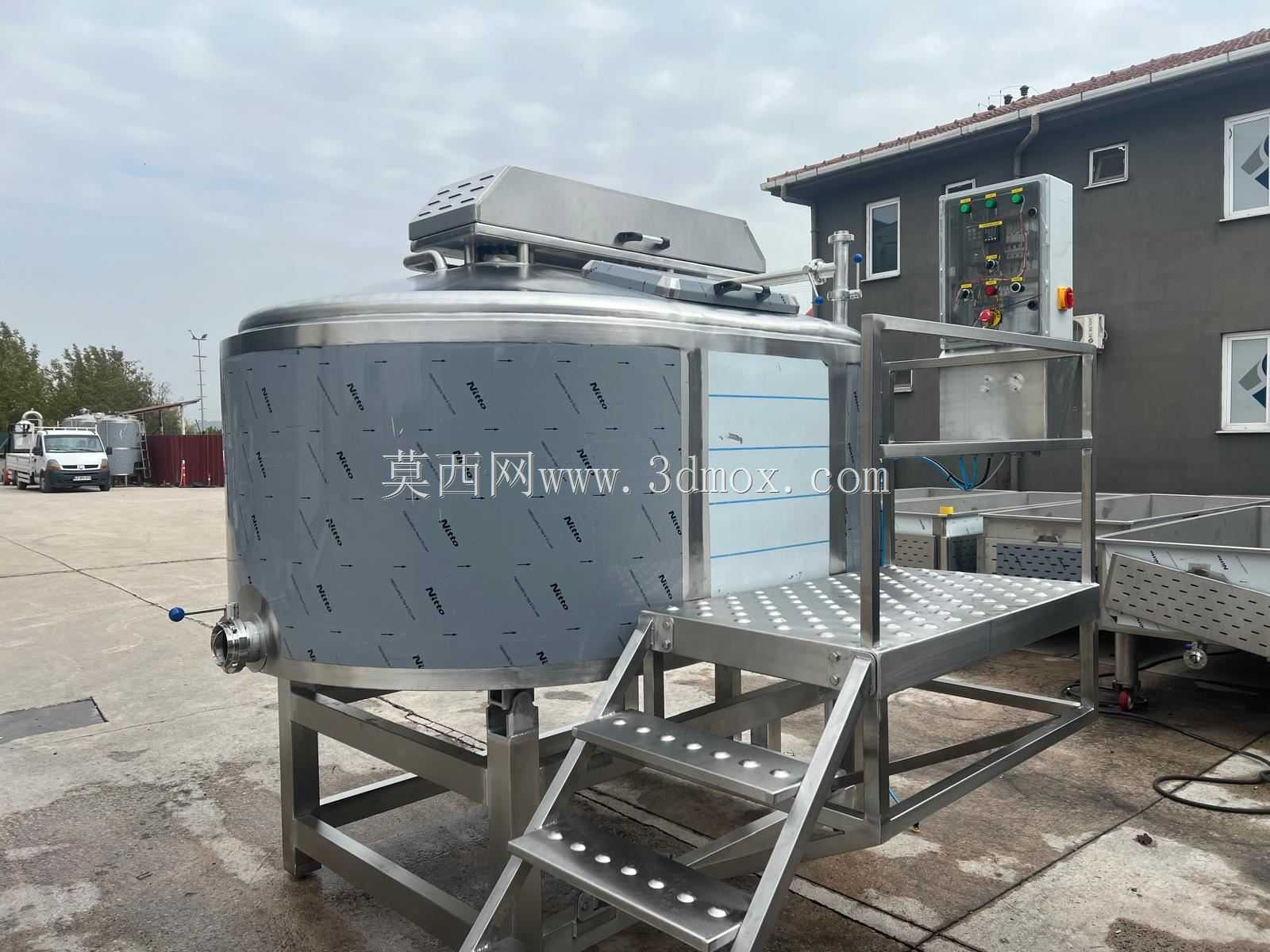

多品类奶酪加工罐体设备结构设计

　　在乳品深加工车间的布局规划中，奶酪加工罐体是衔接原料乳预处理与后续成型、熟化工序的核心承压容器，这类罐体的三维结构设计需要同时兼顾多品类奶酪的工艺适配性、生产过程的卫生要求以及现场安装的空间边界，不能照搬通用搅拌罐的结构逻辑。针对Kashkaval、Cheddar、Mozzarella三类主流奶酪的生产需求，这款罐体在结构上做了差异化的功能分区，罐体主体采用立式承压结构，筒身内壁做镜面抛光处理，粗糙度控制在食品接触要求的阈值内，避免乳蛋白、乳脂肪残留形成卫生死角，所有焊接位置均做圆弧过渡处理，不存在直角拼接的缝隙，满足CIP原位清洗的流体冲刷要求。

　　从功能特性来看，罐体集成了多段温区控制的夹套结构，夹套层的流道设计采用螺旋导流形式，相比传统的直通式夹套，换热介质在夹套内的流动路径更长，筒身各位置的温度差可以控制在1℃以内，适配不同奶酪生产过程中的升温、保温、降温需求——比如Cheddar奶酪生产过程中的凝乳升温需要稳定的梯度升温速率，Mozzarella奶酪的热烫拉伸环节需要维持恒定的高温区间，Kashkaval奶酪的熟化前保温需要长时间的温度恒定，这套夹套结构可以通过切换换热介质的流量与温度，覆盖三类产品的工艺参数要求，不需要在产线中配置多台独立罐体，能够压缩车间的设备占地面积。罐体顶部的结构设计预留了多个标准接口，分别对应原料乳进料、凝乳酶添加、清洗喷头安装、排气以及搅拌机构的安装位，其中搅拌机构的安装座做了快拆式结构设计，搅拌桨根据不同奶酪的生产需求可以快速更换：生产Cheddar时使用框式搅拌桨，配合低速转动实现凝乳块的缓慢翻动，避免凝乳破碎过度影响最终质地；生产Mozzarella时更换为螺带式搅拌桨，在热烫环节提供足够的剪切力，帮助凝乳形成均匀的弹性结构；生产Kashkaval时则切换为桨叶式搅拌，配合保温过程的轻度混合，保证发酵剂均匀分布。

　　罐体底部采用锥底结构，锥角角度经过反复校核，既能够保证凝乳颗粒与乳清的快速分离排放，又不会因为锥角过陡导致物料堆积在锥底位置，排料口采用大口径的卫生级蝶阀，开启后可以快速排空罐内的凝乳与乳清，减少物料残留。从安装边界来看，这款罐体的支腿采用可调式卫生级支腿，安装时可以根据车间地面的实际平整度调整高度，保证罐体的垂直度偏差控制在允许范围内，避免搅拌过程中出现偏载晃动；罐体的外接管路接口全部布置在筒体侧面的操作高度区间内，不需要操作人员登高即可完成管路对接与阀门操作，日常维护时的拆装空间也预留了足够的操作余量，相邻罐体并排安装时的间距只需要预留800mm的操作通道即可，适合中小型乳品加工厂的紧凑车间布局。

　　在设计思路上，这款罐体没有追求过多的冗余功能，所有结构设计都围绕奶酪生产的实际工艺痛点展开：比如在罐体侧壁预留的取样阀位置，设置在筒身中下部的物料常浸没区域，取样时不需要排空罐内上层物料即可获取具有代表性的样品，方便生产过程中的品质检测；夹套层的外表面做了保温层包覆，保温层外采用304不锈钢薄板做密封防护，既能够减少换热过程中的热量损耗，又避免保温材料外露积尘，满足食品生产车间的卫生管理要求。罐体的人孔设置在筒体侧面的中上部，人孔盖采用内开式结构，配合硅橡胶密封件，关闭后可以实现可靠的密封承压，清洗或检修时操作人员不需要攀爬至罐体顶部即可进入罐内，降低了高空作业的安全风险。针对不同奶酪生产过程中的pH值变化，罐体与物料接触的部分全部采用316L不锈钢材质，相比普通304不锈钢具备更好的耐酸腐蚀性能，能够长期适应奶酪生产过程中酸性物料的接触，延长设备的使用寿命，减少维护更换的频率。在搅拌机构的传动部分，设计了机械密封与卫生级密封的双重密封结构，避免传动部位的润滑油泄漏进入物料区域，同时密封件采用快装结构，定期更换时不需要拆解整个传动机构，大幅缩短维护停机时间。
