多品类流体食品冰淇淋杯灌装设备结构

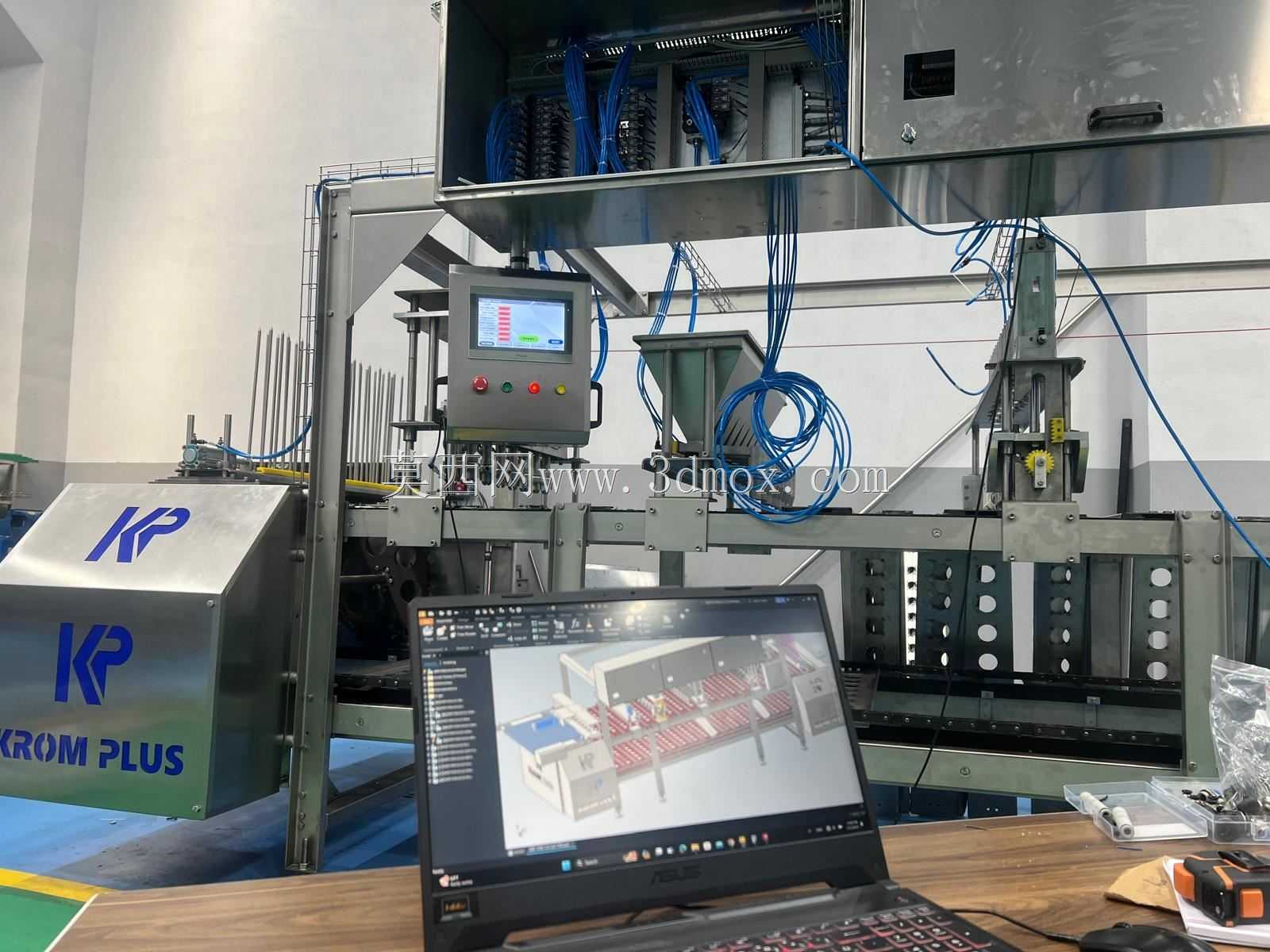

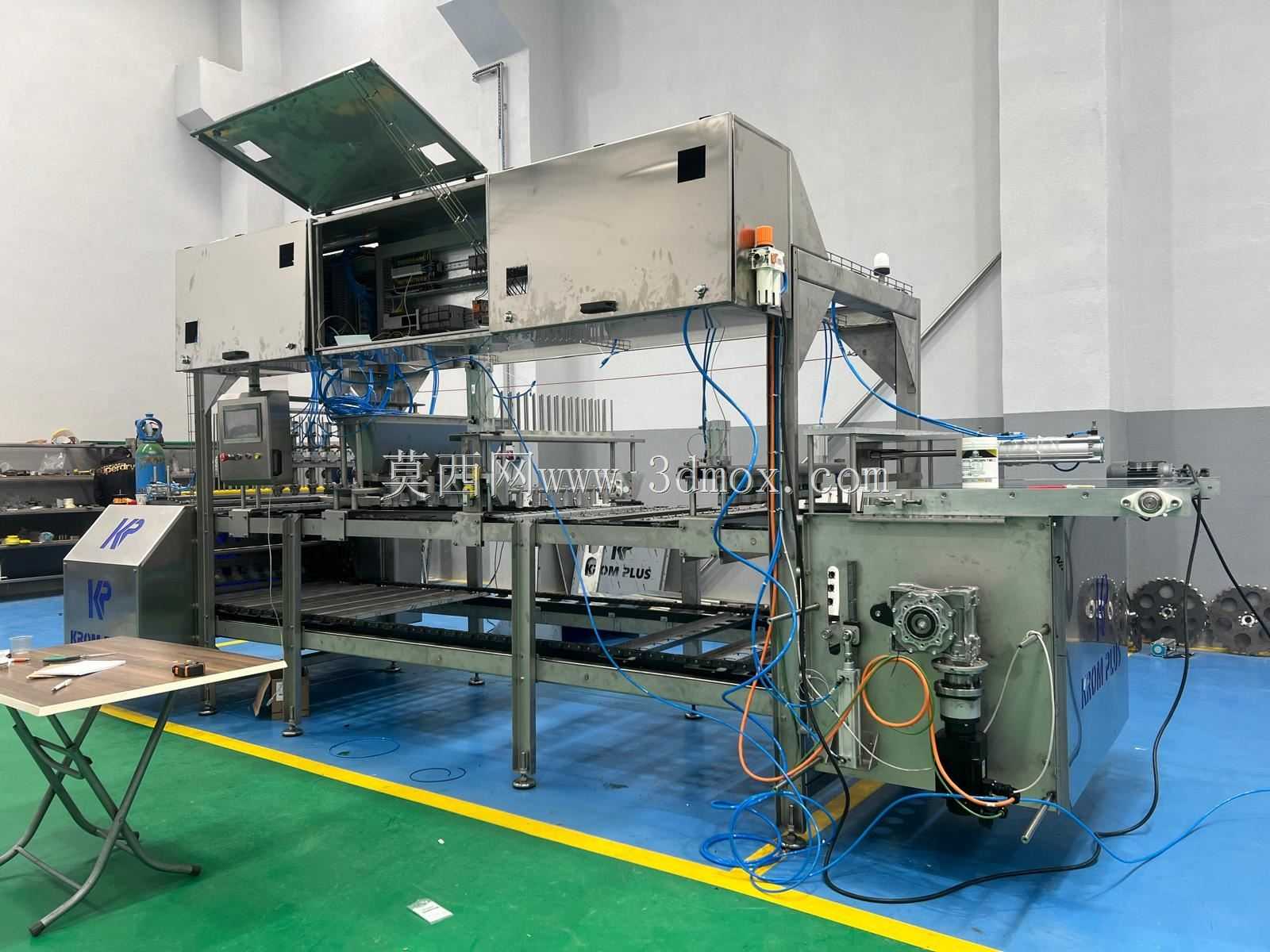

　　在冷饮、乳品及多品类流体食品的量产车间里，杯装产品的灌装环节直接决定了产线的稼动率与成品一致性，这套针对冰淇淋杯设计的灌装结构，从一开始就没有局限在单一冰淇淋品类的适配逻辑里，而是把酸奶、含颗粒风味酱料、常温果汁甚至低粘度食用油脂的灌装兼容性都纳入了设计考量范围。做结构设计的时候最先要捋清楚的是工位衔接的边界，杯体从上游理杯机构输送过来的定位公差控制在±0.8mm以内，所以灌装头的下行行程预留了15mm的浮动补偿量，避免杯口对位偏差导致的料液滴洒污染杯身外壁。整套设备的机架采用304不锈钢方通焊接成型，接触物料的部位全部做了镜面抛光处理，粗糙度Ra≤0.8μm，完全满足食品生产车间的卫生清洁要求，设备底部的可调支撑脚调节范围是±30mm，安装时不需要额外做预埋地基，只要地面平整度误差不超过5mm/m就能完成调平固定，整机的横向安装宽度控制在1.8m，纵向深度1.2m，加上操作侧预留的600mm维护通道，单台设备占用的车间横向空间不超过2.5m，很适合在现有老旧产线里做插位升级，不需要大规模调整车间布局。

　　灌装执行单元采用的是活塞式定量结构，定量缸的容积调节范围是50ml到300ml，调节精度可以控制在±1%以内，针对带果粒的冰淇淋或者含果肉的酸奶品类，定量缸的进料口做了45°倒角扩口设计，避免大颗粒物料卡滞导致的定量失准，灌装头的出料口配备了防滴漏的气动截止阀，灌装动作完成的瞬间阀口立刻闭合，不会有残液滴落在杯口或者输送链板上。设备的传动布局采用了侧装式凸轮分度机构，带动杯托输送链做间歇式运转，每个工位的停顿时间可以根据不同物料的灌装速度做0.5s到3s的无级调整，灌装工位上方预留了CIP清洗管路的接口，换产的时候不需要拆解灌装管路，直接接入清洗液就能完成整个物料通道的循环清洗，换产清洗的时间比传统拆解式结构缩短了60%以上。

　　考虑到冷饮生产车间的环境温度通常控制在10℃以下，设备的所有气动元件都选用了耐低温密封件，在长期低温高湿的环境里不会出现密封件脆化漏气的问题，电气控制箱的防护等级做到了IP65，车间日常清洗消毒的时候不会有清洁用水渗入箱体内部造成电气故障。在做三维建模的时候，所有的运动部件都做了干涉检查，灌装头下行到最低位的时候，和杯托上的杯口上沿保留了2mm的安全间隙，输送链板运行过程中和两侧导向条的间隙控制在0.3mm，既不会出现卡杯的问题，也不会因为间隙过大导致杯体在输送过程中出现偏斜。

　　设备的出料端预留了和后续封口机、贴标机对接的接口，输送链板的高度可以在850mm到1100mm之间调节，能够适配不同厂家后续配套设备的进料高度，不需要额外做过渡输送架。针对不同粘度的物料，灌装头的出料速度做了分段控制，刚接触杯底的时候采用低速大流量出料，料液没过灌装头出口之后再切换到高速灌装，临近额定灌装量的时候再降速补料，这样既可以避免高粘度物料裹入过多气泡影响成品观感，也能防止低粘度物料因为流速过快溅出杯口。整套结构没有采用复杂的非标定制零部件，80%以上的标准件都可以在市面上直接采购，后期维护更换配件的成本很低，设备两侧都设置了可开启的防护门，日常维护的时候打开防护门就能接触到所有的传动部件，不需要爬到设备顶部或者钻入设备底部操作，维护操作的便利性做了充分考量。
