内燃机活塞连杆曲轴组合结构设计

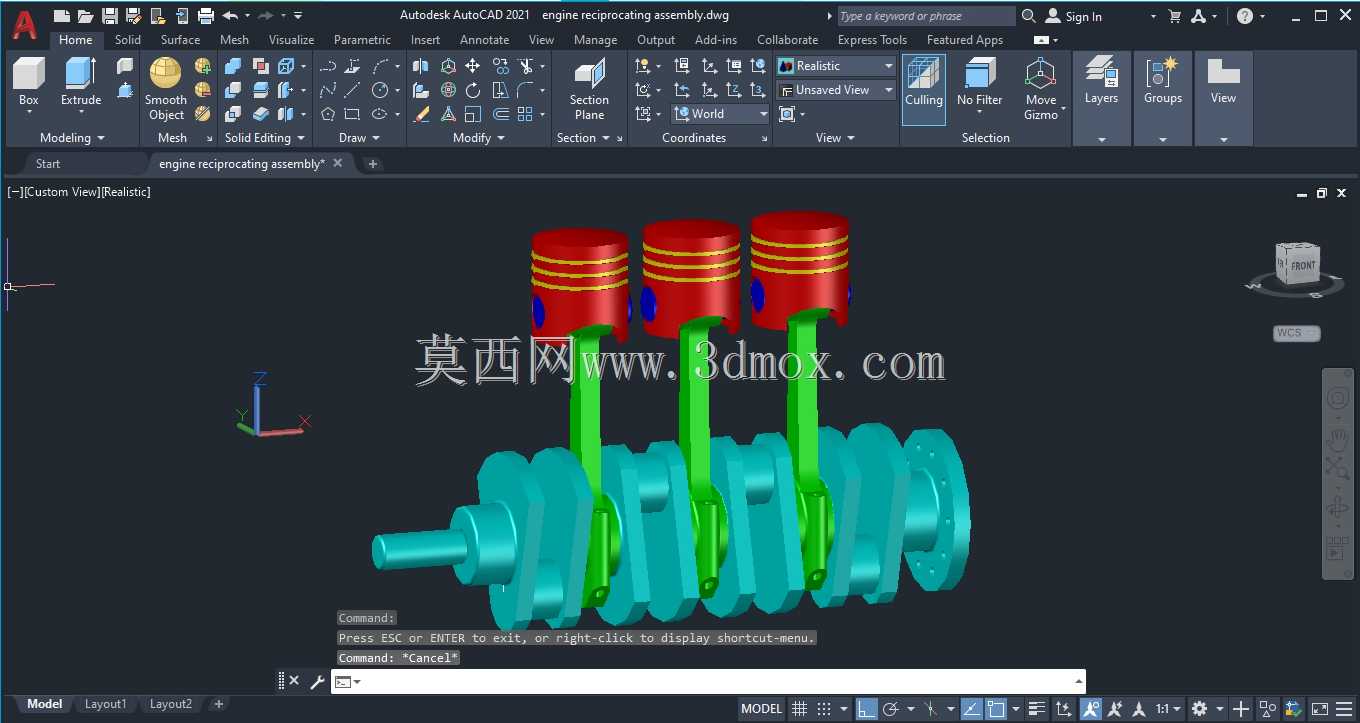

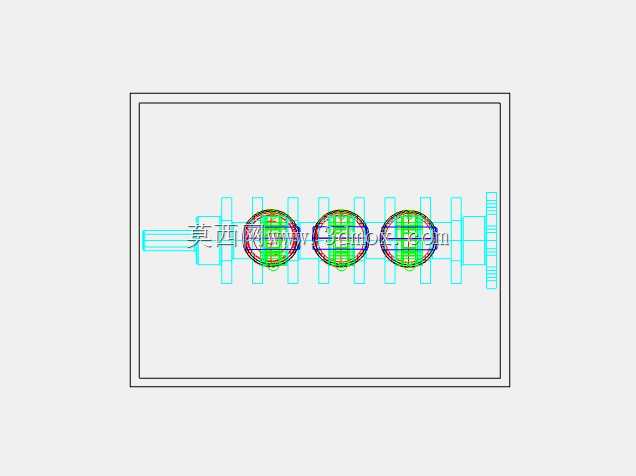

　　这套曲柄连杆组合结构，是往复式内燃机核心动力转换单元的具象化呈现，日常在车用汽油机、小型通用柴油机、农用动力机械的动力舱内都能见到同原理的装配结构，核心作用是把燃料燃烧后作用在活塞顶部的气体爆发压力，通过连杆传递转换为曲轴的旋转扭矩，最终向外输出可用的旋转动力。从实际装配场景来看，这套组件的安装边界完全匹配内燃机缸体的曲轴箱空间：活塞部分的外径与气缸内壁保持微米级配合间隙，活塞销孔的同轴度公差控制在0.01mm以内，避免工作过程中出现偏磨拉缸的问题；曲轴的主轴颈直径、曲柄臂厚度都经过受力校核，两端的轴伸端分别对接飞轮端和前端轮系，安装时需要保证各缸活塞的上止点相位差完全匹配点火顺序，三缸结构的相位夹角设置为120度，能有效降低一阶往复惯性力带来的整机振动。

　　设计过程中优先考虑了往复运动件的轻量化要求：活塞采用铝合金材质的薄壁结构，裙部预留了热膨胀量补偿的型线，冷态装配时裙部带有微小的椭圆度，热机状态下膨胀为正圆，保证和缸壁的贴合均匀；活塞环槽的宽度按照气环、油环的不同功能设置了差异化的侧隙，两道气环负责密封燃烧室内的高压燃气，油环则负责刮除缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧。连杆部分采用工字形截面的锻钢结构，大小头的孔系经过精镗加工，小头端通过活塞销和活塞连接，大头端做成分开式结构，通过连杆螺栓紧固在曲轴的连杆轴颈上，轴瓦表面的减磨合金层能在高速往复运动中降低摩擦损耗，润滑油道从曲轴主轴颈贯穿到连杆轴颈，压力机油能持续输送到摩擦面形成油膜。

　　曲轴采用整体式锻造结构，曲柄臂上设计有平衡重块，用来抵消活塞连杆组往复运动产生的惯性力，曲拐的布置顺序兼顾了各缸做功间隔的均匀性，让动力输出更平顺。实际建模过程中，所有配合面的公差都按照内燃机行业的通用设计规范设置，活塞和连杆的相对转动自由度、连杆和曲轴的相对转动自由度都保留了运动仿真的余量，既可以用于结构教学演示，也能作为小型内燃机改型设计的参考基础，帮助设计人员快速核对组件的装配干涉情况，验证运动行程是否符合设计预期，避免在后续样机试制阶段出现活塞碰气门、连杆碰曲轴箱壁这类干涉问题。

　　这套结构的尺寸参数适配小排量三缸内燃机的设计需求，活塞行程、连杆长度、曲轴回转半径的比值经过优化，能在保证压缩比满足要求的前提下，尽可能降低活塞侧压力，减少缸壁的磨损速率，延长整机的大修间隔。
