单缸发动机用节气门体精密结构设计

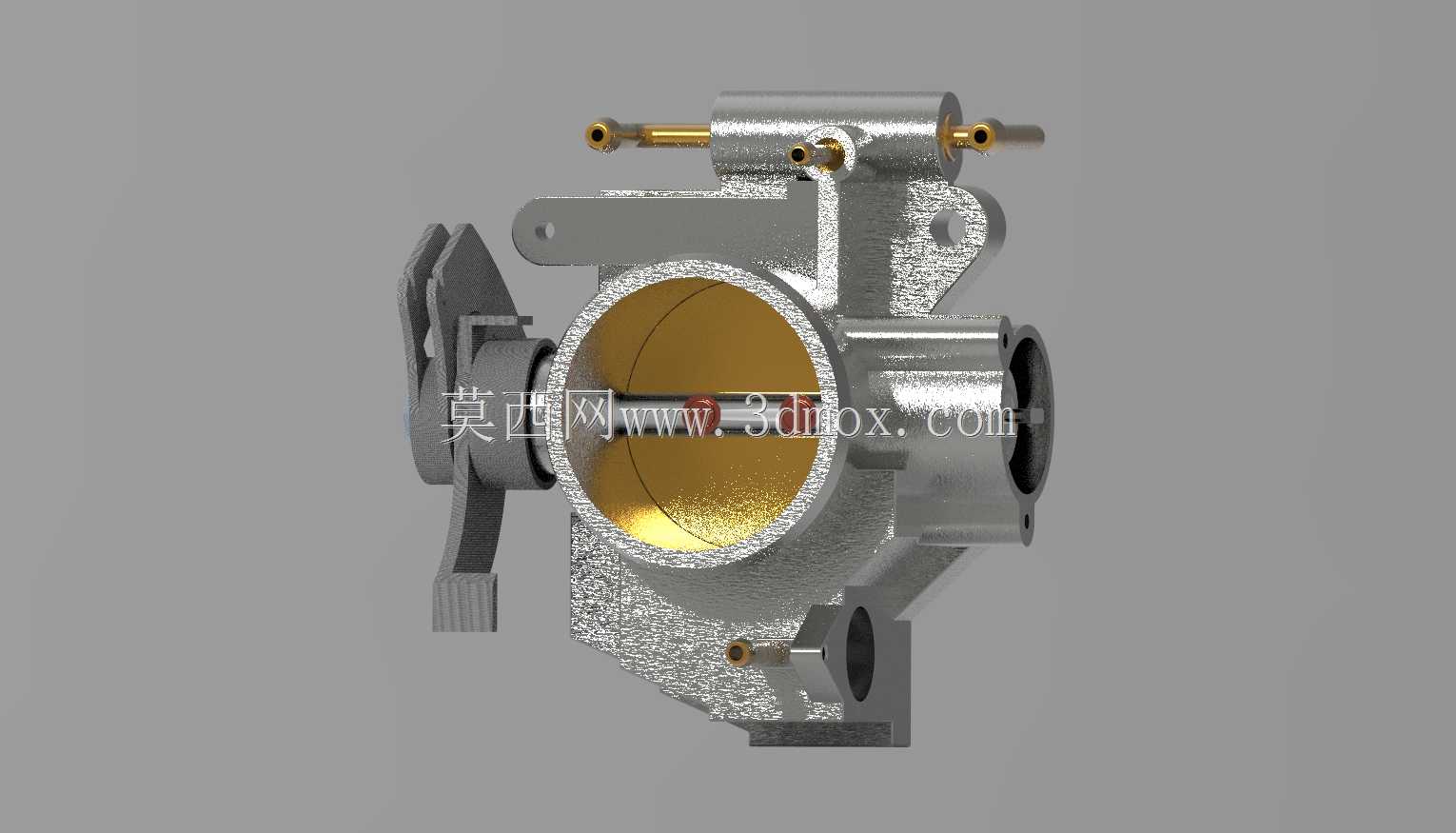

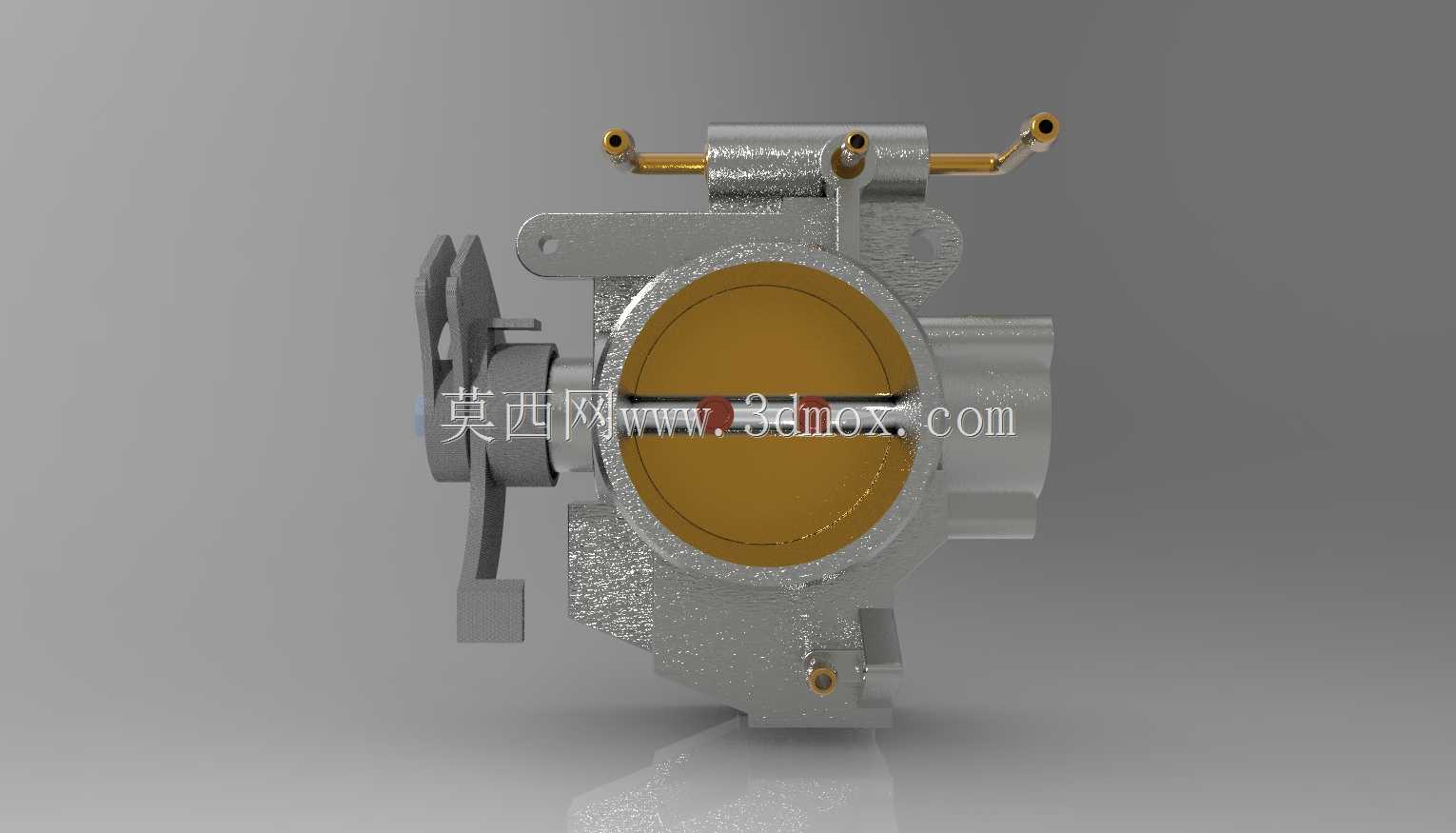

　　在小排量单缸动力单元的进气控制环节，节气门体是决定空燃混合精度、动力响应速度的核心执行部件，这类结构广泛适配通用汽油机、小型摩托动力、园林机械动力、小型发电机组动力等单缸内燃机场景，直接关联发动机怠速稳定性、工况过渡平顺性与燃油经济性表现。从结构设计逻辑来看，该节气门体采用侧置翻板轴的布局，主进气通道为等径圆孔设计，通道内壁做了光滑过渡处理，减少进气节流损失，翻板边缘与通道内壁的配合间隙控制在0.02mm以内，避免怠速工况下出现额外漏气导致转速波动。

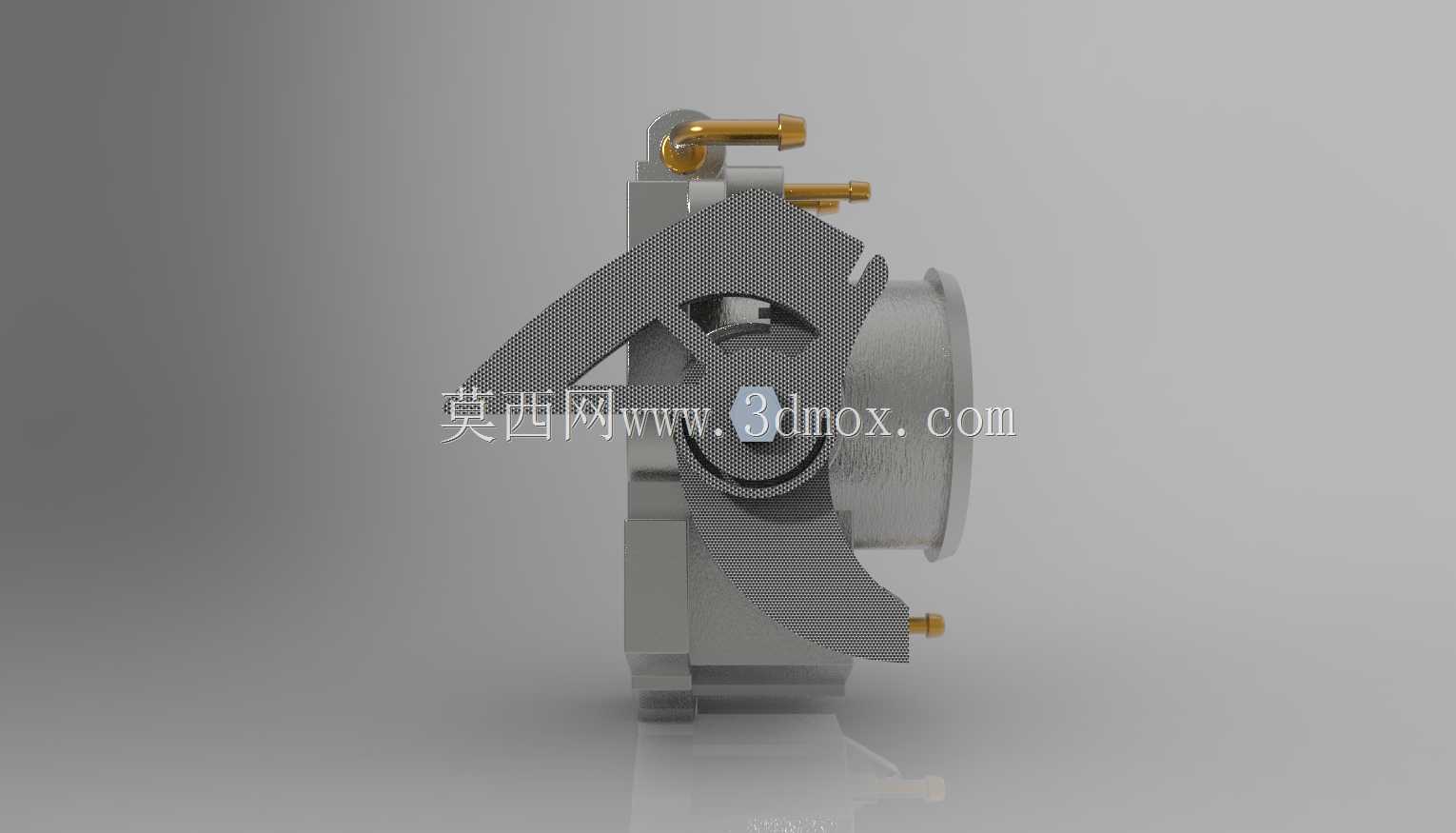

　　节气门翻板的驱动端集成了扭簧复位结构与摇臂安装位，可直接连接油门拉线或电子执行器，摇臂的转动角度范围被机械限位结构限定在0-90度区间，对应节气门从全闭到全开的完整行程，全闭位置预留了极小的怠速旁通间隙，无需额外加工旁通气道即可满足基础怠速进气需求，简化了整体结构复杂度。安装边界方面，节气门体的进气端与出气端均设计了标准法兰对接面，法兰面分布两个定位销孔与两个螺栓安装孔，可直接与空滤出气端、进气歧管进气端对接，安装孔的中心距按照通用单缸机进气接口标准设计，适配市面多数125cc-250cc排量单缸汽油机的安装尺寸，整体结构的轴向安装长度控制在85mm以内，径向最大尺寸不超过70mm，不会在紧凑的单缸动力舱内产生安装干涉。

　　结构细节上，节气门体本体采用压铸铝合金成型，表面做了喷丸氧化处理，兼顾轻量化与抗腐蚀能力，翻板轴采用不锈钢材质，与本体的配合位置镶嵌了铜质衬套，减少长期转动带来的磨损，延长部件使用寿命；本体侧面集成了怠速调节螺钉安装位与传感器安装凸台，可根据配置需求加装节气门位置传感器、怠速控制阀等附件，满足不同排放等级、不同控制精度的机型适配需求。从实际工况适配角度，该节气门体的进气通道直径经过流量核算，在节气门全开状态下的进气流量可满足单缸机最高转速下的充气需求，不会出现进气瓶颈导致动力输出受限；翻板的开启角度与进气流量的线性度经过多轮调校，在中小开度区间的流量变化平缓，避免油门操作过于灵敏导致的工况突兀，大开度区间流量提升斜率加大，满足高负荷工况下的进气量需求。

　　在建模过程中，所有配合面的尺寸公差、形位公差都按照内燃机部件的行业标准设定，法兰面的平面度公差控制在0.05mm以内，翻板轴的同轴度公差控制在0.03mm以内，确保加工装配后部件的动作顺畅性与密封性能；所有安装孔位的位置度公差都做了明确标注，避免装配时出现孔位错位问题。针对单缸机振动较大的使用场景，节气门体的所有连接部位都设计了防松结构，摇臂与轴的连接采用扁位加锁紧螺钉的固定方式，避免长期振动导致部件松脱；复位扭簧的弹力经过匹配，既可以保证节气门在松开油门后可靠回位，又不会导致油门操作力过大影响操控手感。这类节气门体的结构设计没有冗余的复杂结构，所有特征都服务于进气调节的核心功能，在保证性能的前提下尽可能压缩了制造成本，适合批量配套使用，同时预留的传感器安装位也为后续升级电子控制版本提供了基础，无需重新开模即可拓展产品的适配范围。
