40×40规格金属面板合页铰链结构设计

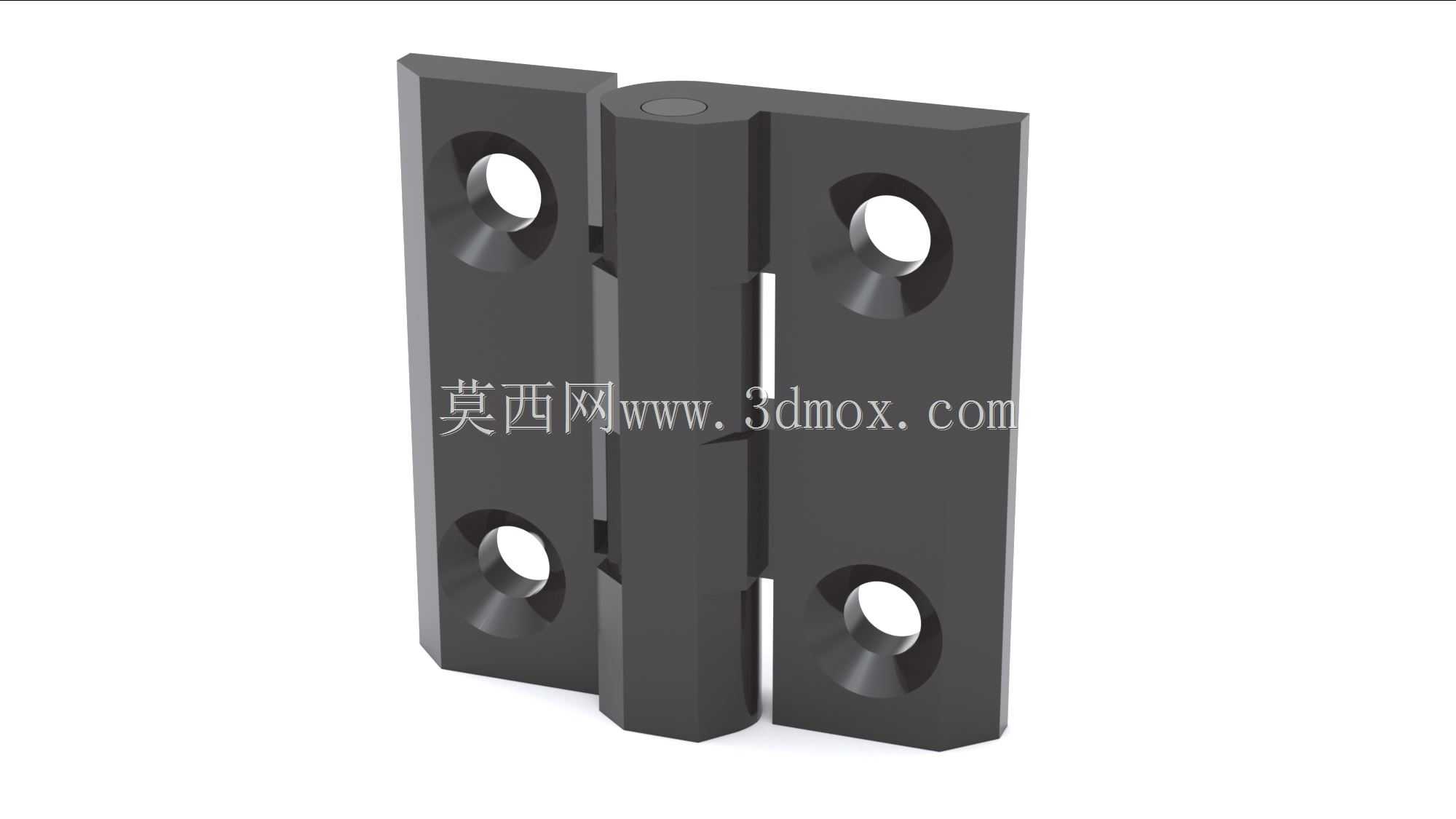

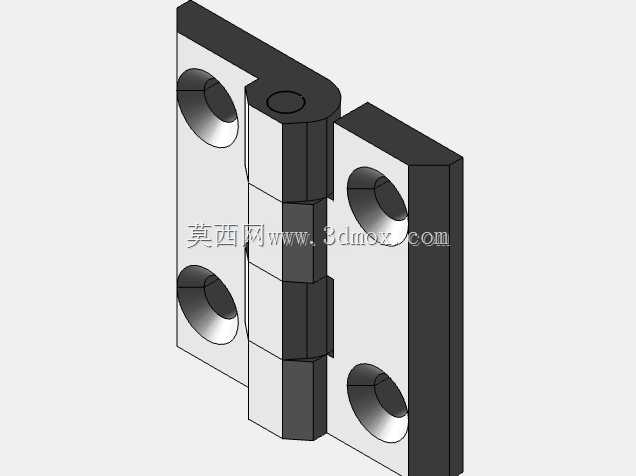

　　在工业设备面板、电气柜门板、小型钣金防护结构的装配场景中，这类40×40规格的金属铰链是实现转动开合的核心连接件，日常选型时经常会遇到安装孔位不匹配、开合间隙过大、承重不足导致门板下垂的问题，这款铰链的设计刚好针对这类常见痛点做了结构优化。从实际安装边界来看，单页片的长宽尺寸控制在40mm×40mm，属于小规格重载型铰接件，适配厚度1.2mm-3mm的冷轧钢板、铝合金面板或者绝缘板材安装，安装孔采用沉头孔设计，单侧页片布置两个安装孔，沉头深度适配M5规格的内六角沉头螺钉，安装后螺钉头完全没入页片平面，不会突出表面刮蹭线缆或者操作人员，也不会影响门板闭合后的贴合度。

　　中间的铰接轴采用一体式卷圆包轴结构，轴与页片的配合间隙控制在0.05mm以内，既保证开合过程无卡顿，转动角度可以达到0-180度的常规开合需求，又能避免长期使用后轴孔磨损出现的晃动间隙，很多廉价铰链用久了会出现门板错位、闭合不严的问题，核心就是轴孔配合间隙留得过大，没有做耐磨余量设计。页片的边缘全部做了C0.5的倒角处理，没有尖锐的毛刺棱角，安装过程中不会划伤手，也不会在开合时刮蹭相邻的结构件。从功能特性来说，这款铰链采用对称式双页片结构，两个页片的安装孔位完全对称，不管是左开还是右开的门板都能通用，不需要单独区分左右件，能减少备件的库存种类，车间装配的时候也不会出现拿错件导致返工的情况。

　　页片的厚度做到了3mm，整体采用金属材质一体冲压成型后做发黑防锈处理，表面的氧化层能适应车间内的轻度油污、潮湿环境，不容易生锈卡滞，单组铰链的静态承重可以达到15kg，常规的电气柜面板、设备检修门单扇门用两个这种铰链就完全足够，不需要额外增加支撑件。设计思路上，这款铰链没有做多余的装饰结构，全部结构都服务于安装便利性和使用可靠性，中间的铰接轴两端做了铆压封边，不会出现使用过程中轴串出来脱落的情况，很多小型铰链为了省成本，轴和页片是间隙配合没有做封边，设备运行振动大的时候轴很容易窜出来，导致门板掉落，这款的卷圆包轴加两端铆压的结构，完全规避了这个风险。

　　在实际选型应用的时候，需要注意安装面的平面度要控制在0.2mm以内，如果安装面有焊接变形导致的凹凸，强行上螺钉固定会让页片产生内应力，长期开合容易出现页片断裂的情况，安装时两个铰链的同轴度要控制在0.1mm以内，不然会出现开合卡顿、磨损加快的问题。这类小规格金属铰链除了用在工业设备面板上，也可以用在小型工具箱、设备观察窗、钣金防护盖的铰接位置，因为尺寸紧凑，不会占用过多的安装空间，外露的安装面平整，不会破坏设备整体的外观一致性。对比同尺寸的塑料铰链，金属材质的抗老化性能更好，在设备周边有一定温度的环境下也不会出现脆化断裂的问题，使用寿命是塑料铰链的5倍以上，适合长期固定安装的工业设备使用，不需要频繁更换维护。页片上的沉头孔做了轻微的导向倒角，拧螺钉的时候能自动对中，就算安装孔位有0.2mm以内的偏差，也能顺利把螺钉拧进去，降低了钣金加工时的孔位精度要求，能减少钣金加工的成本，不需要为了严格控制孔位公差增加额外的加工工序。铰接转动的阻尼感适中，不会因为太松导致门板自由晃动，也不会因为太紧导致开合费力，日常检修开合的时候手感顺畅，没有异响。
