M5外螺纹接6mm气管气动快插接头

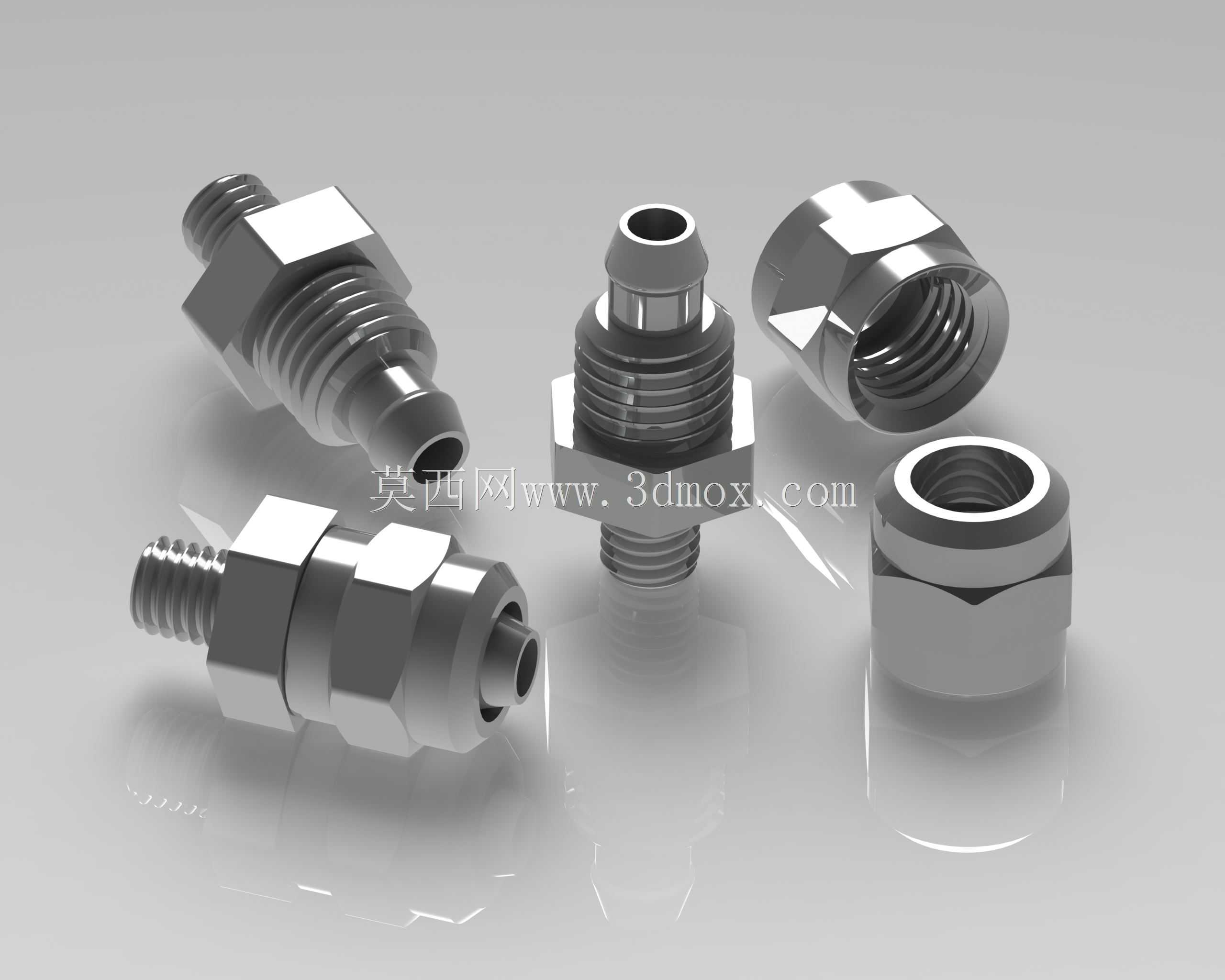

　　这套气动连接元件主要面向小型气动回路的终端连接场景，常见于桌面型自动化设备、小型气动工装、电子制造类非标设备的气路搭建环节，适配外径6mm的常规气动软管，接头端采用M5规格外螺纹，可直接拧入带有对应内螺纹的气缸、电磁阀阀岛、气路分气块等元件的接口上，无需额外转换接头即可完成气路连通。整套元件包含接头主体、锁紧螺母、密封压套等配套零件，各零件的配合面均做了公差适配设计，外螺纹段的牙型精度符合普通气动连接的密封要求，无需额外缠绕生料带即可保证常规工作气压下的密封性，降低现场装配的操作复杂度。

　　快插端的结构采用弹性卡爪加密封胶圈的组合设计，气管插入后卡爪会自动卡紧气管外壁，内部的丁腈橡胶圈会紧贴气管外圆形成密封，正常工作状态下不会出现漏气、脱管的问题，拆卸时只需按下接头端部的释放环，卡爪张开后即可顺利拔出气管，方便后期设备维护时的气路调整。设计过程中优先考虑了狭小安装空间的适配性，接头主体的六角对边尺寸做了紧凑化处理，使用小型开口扳手即可完成拧紧操作，不会因为扳手空间不足导致装配困难；接头的整体长度控制在常规气动接头的紧凑尺寸范围内，安装后不会过多占用设备内部的排布空间，适合在密集排布的阀组区域使用。

　　锁紧螺母的作用是在接头穿过设备面板安装时，从背面锁紧固定接头，让接头可以稳定固定在设备面板、安装板上，避免气管插拔时接头跟着转动导致螺纹松动；配套的密封压套会在螺母锁紧时产生微量形变，填充接头与安装孔之间的间隙，既可以提升安装稳定性，也能避免粉尘、切削液从安装孔缝隙进入设备内部。零件的外形均做了倒角处理，没有尖锐的毛刺棱角，装配过程中不会划伤操作人员的手部，也不会割伤气管外壁；金属零件的表面做了防锈处理，在常规车间环境下长期使用不会出现锈蚀卡滞的问题，后期拆卸维护时不会因为锈死导致零件报废。气路连接的可靠性直接影响整套气动设备的运行稳定性，这类小规格接头虽然是气路系统中的基础小件，但如果选型或设计不当，很容易出现慢漏、脱管等问题，轻则导致设备气动执行元件动作不到位，重则可能引发设备停机、工件报废等生产事故。这套接头的内部流道做了等径设计，气路通过时不会产生明显的节流效应，在常规0.5-0.8MPa的工作气压下，气流量可以满足小型气缸、真空吸盘等元件的用气需求，不会因为接头通径不足导致气缸动作迟缓、真空度不足等问题。

　　建模过程中对每个零件的配合公差都做了对应设置，螺纹段的配合间隙、卡爪的弹性变形量、密封胶圈的压缩率都参考了行业通用的设计规范，模型装配后可以直接用于设备的气路排布干涉检查，提前验证接头安装后是否会和周边的钣金、线槽、其他元件产生空间冲突，减少现场装配时的整改工作量。对于做小型非标设备设计的工程师来说，这类标准气动接头的三维模型可以直接调入装配体中使用，不需要自己逐个绘制零件，能大幅缩短气路部分的设计周期，同时可以在设计阶段就确定气管的弯折半径、排布走向，避免后期装配时出现气管弯折过度导致气路不通的问题。接头的外螺纹端面设计有密封贴合面，和阀件、气缸的接口端面贴合后，可以在螺纹拧紧的过程中形成端面密封，相比单纯依靠螺纹牙密封的结构，密封可靠性更高，在气压波动的工况下也不容易出现渗漏问题。快插端的气管插入深度做了明确的尺寸限位，气管插到底后会被内部的限位台阶挡住，保证密封胶圈完全包裹住气管外壁，不会因为气管插入深度不足导致密封失效，现场装配时操作人员只需要将气管插到底即可，不需要额外测量插入深度，降低对操作人员的技能要求。
