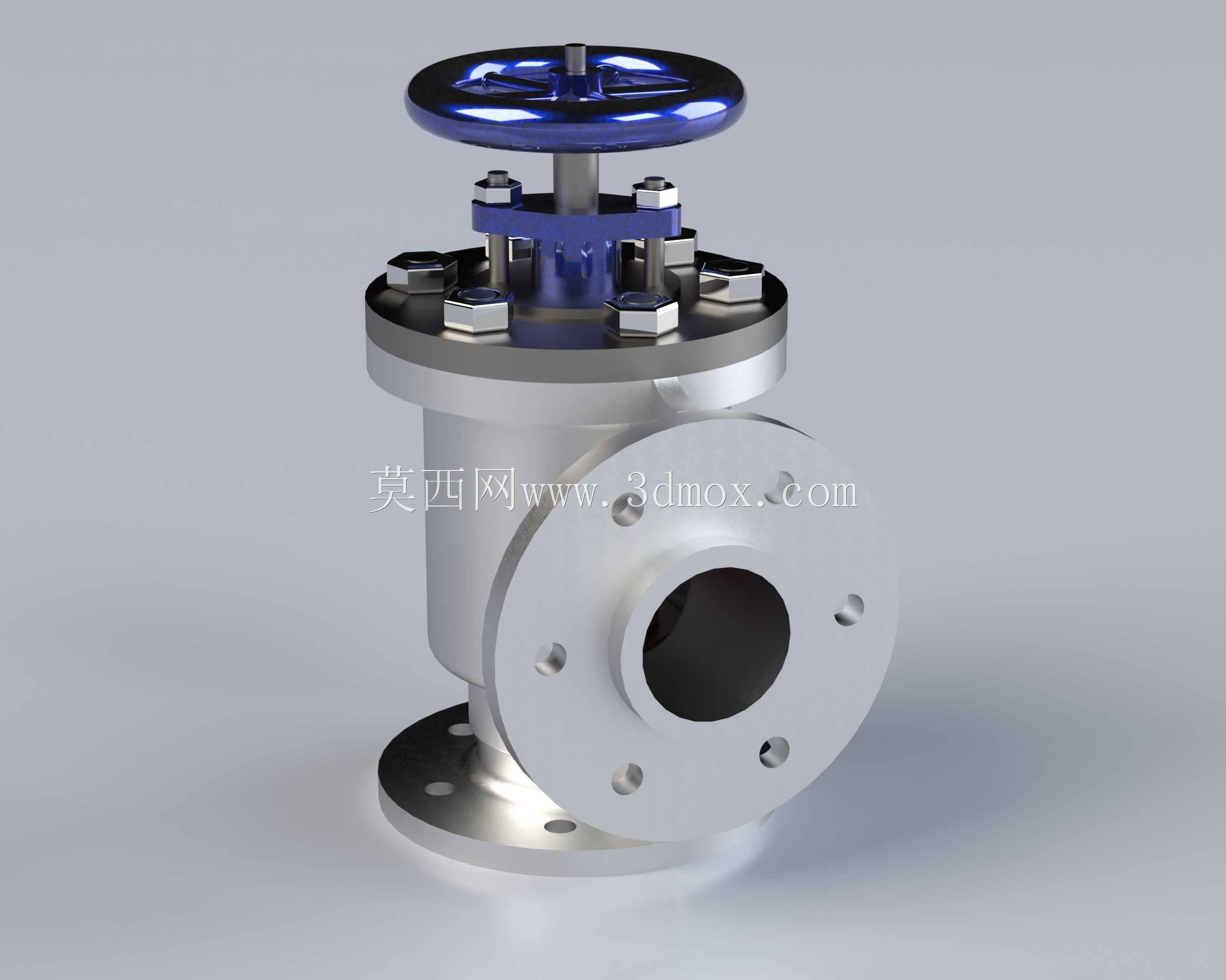

角式法兰连接立式截止阀结构设计

　　这款角式立式阀门主要应用在化工、给排水、热力输送等行业的管路系统中，承担管路介质通断控制的核心功能，适配需要垂直转向布管的安装场景，能在不额外增加管路弯头配件的前提下，完成垂直方向与水平方向管路的连通与截断控制，减少管路接头数量的同时，也降低了介质在转向位置的压损与泄漏风险。从实际使用场景来看，这类阀门常被安装在反应釜底部出料口、立式储罐侧壁接管、垂直管段转向水平输送的节点位置，相比直通式截止阀，角式结构能更好适配紧凑的安装空间，避免管路排布出现过多弯折带来的流阻升高问题。

　　从功能特性上看，该阀门采用手轮驱动的明杆结构设计，手轮转动时阀杆带动阀瓣做垂直升降运动，实现阀瓣与阀座密封面的贴合与分离，密封面采用锥面配合结构，关闭时能依靠阀杆的下压力实现可靠密封，可耐受常规工况下的介质正向压力，减少内漏风险。阀体采用直角式流道设计，介质从底部法兰垂直进入阀腔，经过阀座密封位置后从侧方法兰水平流出，流道转向处做了圆弧过渡处理，能减少介质流动时的紊流与冲刷，降低阀体内壁的冲蚀速率，延长阀件的实际使用寿命。阀体上部的阀盖通过均布的六角螺栓与阀体法兰连接，螺栓沿法兰圆周均匀排布，能保证阀盖与阀体连接位置的压紧力均匀分布，配合密封垫片实现阀腔的静密封，避免介质从阀盖结合面出现外漏。阀杆位置设置了填料密封结构，通过填料压盖压紧填料实现阀杆往复运动位置的动密封，日常维护时可通过调整压盖螺栓的压紧力补偿填料磨损带来的密封间隙，无需整体拆解阀门即可完成密封维护，降低现场运维的工作量。

　　从设计思路层面，这款阀门的结构设计优先考虑了现场安装与维护的便利性，底部与侧部的连接法兰均采用标准法兰尺寸，可直接与同压力等级的标准管路法兰配对安装，无需额外加工过渡连接件。手轮采用顶部居中布置的设计，操作时操作人员可从任意方向转动手轮，操作空间不受安装方位的限制，手轮直径经过力矩匹配设计，在额定工作压力下，操作人员无需借助加力杆即可完成阀门的全开与全关操作，避免操作力矩过大带来的阀杆变形或密封面压损问题。阀体下部的支撑法兰与侧部出口法兰的端面垂直度、同轴度都做了严格的公差约束，能保证安装后管路连接位置不会出现额外的装配应力，避免长期受力导致的法兰密封面泄漏或者阀体变形问题。

　　从安装边界与尺寸适配来看，该阀门的垂直安装高度从底部法兰密封面到手轮顶端的距离，适配常规立式管路的安装间距要求，侧部出口法兰的中心高度与底部法兰密封面的距离，匹配标准水平管路的安装标高，安装时底部法兰与垂直管段法兰对接，侧方法兰与水平管段法兰对接，两个连接法兰的螺栓孔均采用跨中布置方式，可适配不同方位的管路安装需求，无需调整阀体角度即可完成螺栓穿装。阀门全开状态下的阀瓣提升高度满足流道全通径的过流要求，不会因为阀瓣遮挡流道导致过流面积减小，能保证管路的设计输送流量不受影响。阀杆的升降行程设置了上下限位结构，全开时阀瓣不会脱离阀腔导向位置，全关时阀瓣的密封面压合量控制在合理范围，既保证密封可靠，又不会因为压合量过大导致密封面过早磨损。整体结构的零部件均采用通用化设计，阀杆螺母、填料压盖、连接螺栓等配件都可与同规格的标准截止阀通用，现场出现易损件损坏时可快速更换配件，减少设备停机维护的时间成本。
