集成式多通路电磁阀组组件结构设计

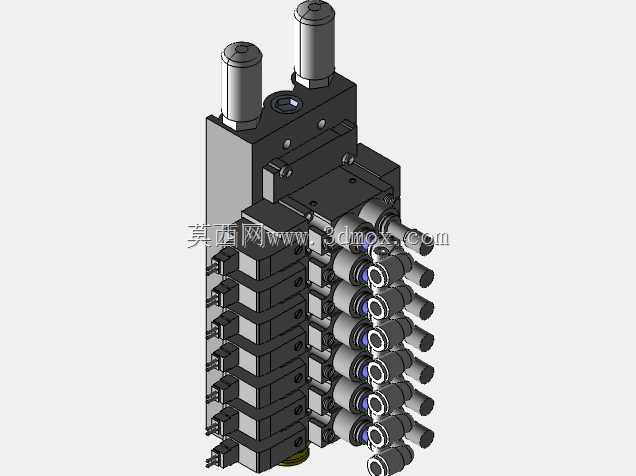

　　在自动化产线的气动控制回路搭建场景中，这类集成式多通路阀组是替代零散单阀安装的核心部件，常见于3C电子装配线、汽车零部件检测工位、包装机械的执行端气路分配环节，相比传统单个电磁阀分散安装的布局，能大幅压缩气路排布空间，减少管路接头的泄漏点，提升整套气动系统的响应速度与维护便捷性。从结构设计逻辑来看，该阀组采用模块化堆叠思路，底座部分为统一的汇流板结构，内部预制了连通的供气主通道与排气通道，每一层阀片可独立控制单路气动执行元件的通断与换向，顶部的两个柱状结构为手动调试按钮与气路压力检测接口，可在设备断电调试阶段直接手动触发阀片动作，快速排查气路故障，无需接入控制信号即可完成单路执行元件的动作验证。

　　设计过程中首先要确定阀组的通路数量，该模型为8路集成结构，可同时控制8组气缸或者真空吸盘的动作，汇流板的主气道直径根据总供气流量计算，保证所有阀片同时动作时供气压力损失控制在5%以内，避免出现末端执行元件出力不足的问题。每片阀的密封结构采用硬质阳极氧化铝合金阀座配合丁腈橡胶密封垫，堆叠时通过两端的长螺栓统一锁紧，锁紧扭矩按照螺栓规格严格控制，避免密封垫过度压缩导致气道堵塞或者密封失效。

　　安装边界方面，阀组背部预留了标准DIN导轨安装卡槽，也可通过底座四个角的沉头孔直接固定在设备安装板上，安装时需要预留顶部至少30mm的操作空间，方便手动按压调试按钮与连接压力检测表，侧面的气路接头采用快插式结构，适配外径6mm的气动软管，接头伸出长度为22mm，排布管路时需要预留足够的软管弯曲半径，避免软管弯折导致气路不通。实际应用中这类阀组通常直接安装在执行机构附近的设备机架上，缩短阀到执行元件的管路长度，降低气动回路的容腔体积，提升电磁阀换向时的动作响应速度，相比将阀组集中安装在控制柜内的布局，能减少30%以上的气管用量，同时降低管路沿程压力损失。

　　设计建模时需要重点关注汇流板内部气道的相交位置处理，避免出现锐角导致气流紊流产生噪音，阀片与汇流板的配合面平面度公差控制在0.02mm以内，保证堆叠密封的可靠性，每个阀片的电磁驱动部分与阀体部分采用可拆卸结构，后期维护时可单独更换故障阀片，无需拆解整个阀组的管路连接，大幅降低设备停机维护时间。气路流道设计时经过通径优化，在保证结构强度的前提下尽可能扩大流道截面积，降低气路流通阻力，每个阀位的排气口位置设置了统一的排气汇集通道，可集中连接消音器，降低车间内的气动排气噪音，避免多阀同时排气时的噪音叠加问题。安装孔位的设计兼容主流品牌同规格阀组的安装尺寸，可直接替换现有设备上的同类型阀组，无需重新加工安装板或者改动管路布局，具备较好的互换性。建模过程中对所有配合面做了干涉检查，保证堆叠装配时所有密封槽位置对齐，螺栓孔位无偏差，手动按钮的活动行程预留足够间隙，不会出现按压卡滞的问题，侧面的快插接头安装孔采用标准管螺纹，密封可靠，拆装方便。
