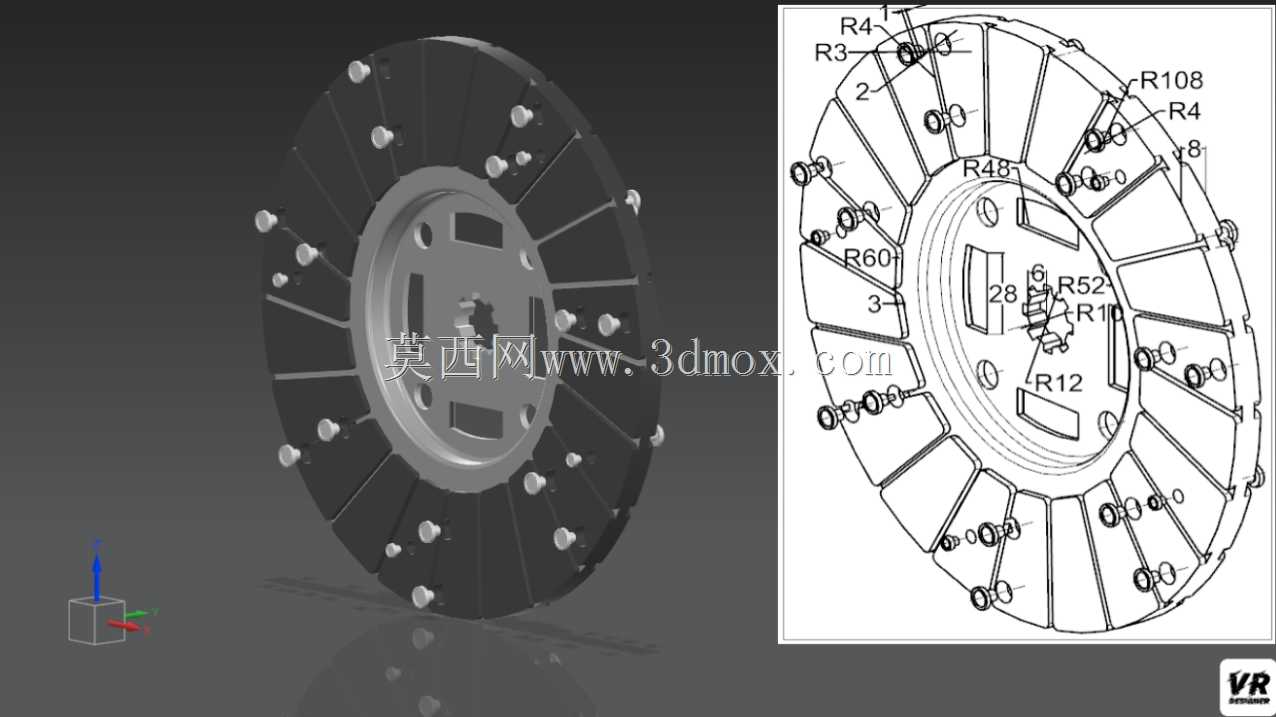

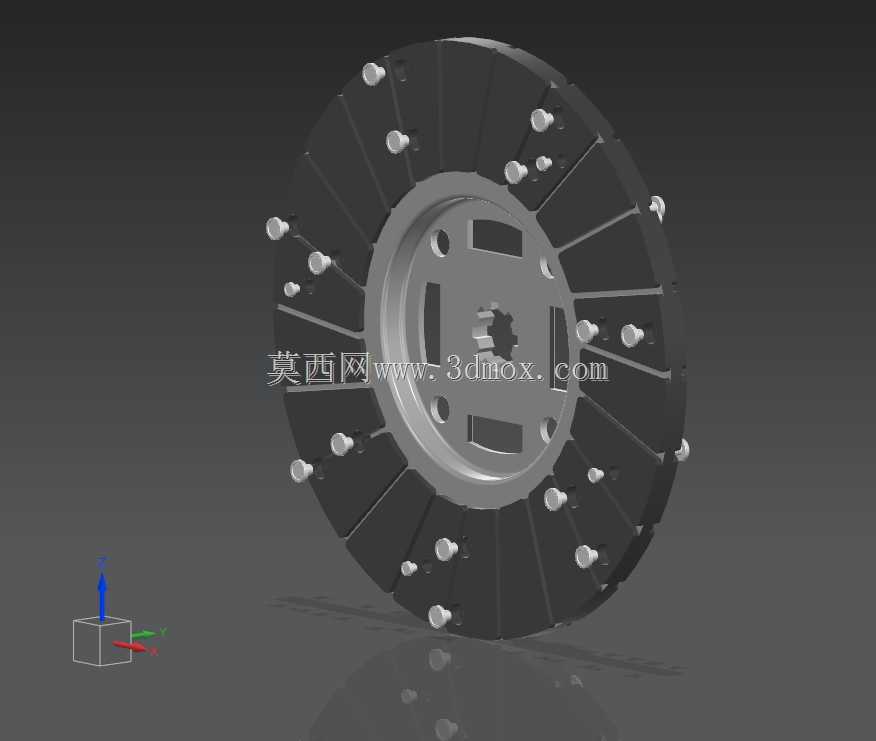

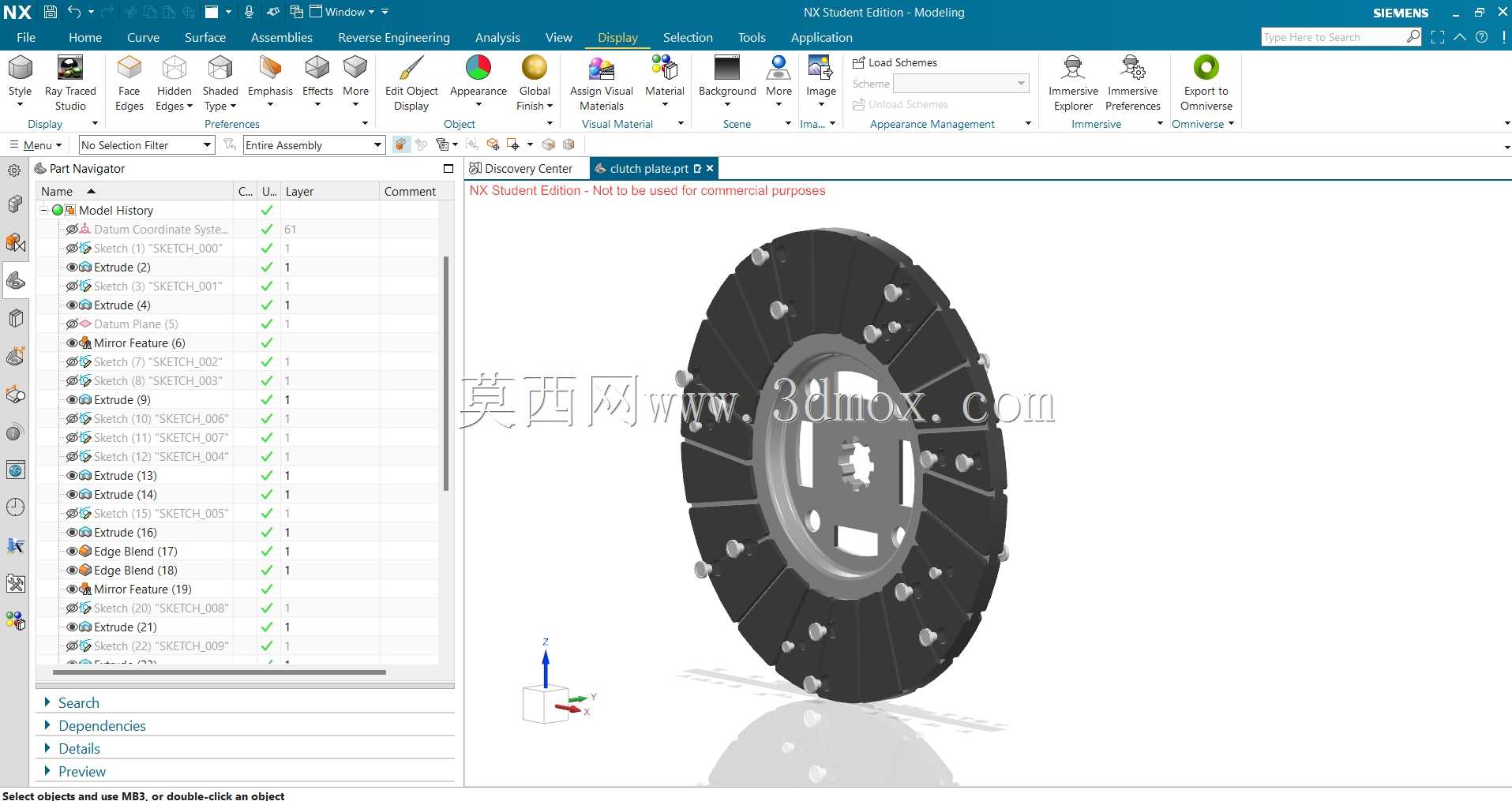

  在手动挡车辆的传动链路里,离合器片是直接决定动力衔接平顺性的核心部件,日常驾驶里的起步缓抬离合、换挡时的动力切断与结合,所有操作的执行载体都落在这个盘状零件上。做这个部件的三维结构设计时,首先要锚定的是它的安装边界:它被夹在发动机飞轮与变速器输入轴的压盘之间,轴向的安装间隙需要匹配压盘的分离行程,径向的定位完全依靠中心的花键毂,花键的模数、齿数以及齿侧间隙都要和对应车型的变速器输入轴完全适配,一旦花键参数出现偏差,装车后就会出现起步抖动、挂挡打齿的问题。

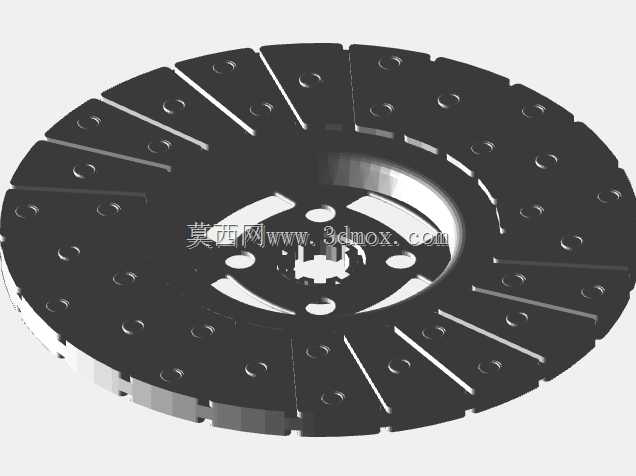

  从功能实现的逻辑来看,离合器片的两侧摩擦面是直接和飞轮、压盘接触的工作面,设计时摩擦材料的排布要保证整个环面的摩擦系数均匀,不能出现局部接触应力过高的情况,不然会导致偏磨,大幅缩短部件的使用寿命。摩擦面下方的芯板是整个零件的结构承载基体,需要兼顾刚性与韧性,芯板上开设的槽口一方面是为了给摩擦材料的热膨胀留出余量,避免长时间半联动高温下出现翘曲变形,另一方面也能在接合过程中划破摩擦面间的空气膜,让接合过程更顺畅,不会出现粘滞感。

  很多新手司机容易遇到的起步闯动、换挡顿挫问题,很大程度和离合器片上的阻尼弹簧设计有关。在芯板与花键毂的连接位置,周向均匀布置的扭转弹簧是整个部件的减振核心,发动机输出的扭矩不是刚性传递的,而是先经过这些弹簧的缓冲,吸收掉发动机运转时的扭转振动,再传递到变速器输入轴,这样既能避免传动系统的齿轮受到冲击载荷,也能让动力接合的过程更线性。设计弹簧的刚度与排布时,需要匹配对应发动机的最大输出扭矩,弹簧刚度太小会导致大扭矩下出现传动打滑,刚度过大又会失去减振效果,容易引发传动系统的共振。

  实际装车场景中,离合器片的花键毂和输入轴之间是滑动配合的,踩下离合踏板时,压盘松开,离合器片会沿着花键轴向小幅滑动,切断动力传递;松开踏板时,压盘将离合器片紧紧压在飞轮端面上,依靠摩擦力把发动机的扭矩传递到变速器。设计时要保证花键的滑动阻力适中,不能出现卡滞,不然会导致离合分离不彻底,挂挡困难。同时整个盘体的动平衡精度也有严格要求,因为它是随发动机高速旋转的部件,动平衡量超标会导致怠速时车身抖动,高速行驶时传动系统出现异常噪音。

  从结构细节来看,摩擦面上的铆钉排布要避开主要的摩擦接触区域,铆钉头的沉孔深度要控制在合理范围,既要保证摩擦材料和芯板连接牢固,不能在高负荷下出现摩擦片脱落,也要避免铆钉过早露出刮伤飞轮和压盘的工作面。日常维修中遇到的离合器打滑、起步抖动故障,很多时候除了摩擦片磨损到极限,也和设计时弹簧刚度匹配不当、摩擦面平面度超差、花键润滑不足导致卡滞有关。做这个三维模型的结构还原时,每一处的倒角、弹簧的安装位、花键的齿形参数都要和实际装车件保持一致,才能给后续的结构分析、维修教学或者改装匹配提供准确的参考依据,毕竟这个部件的每一处尺寸偏差,都会直接影响整车的驾驶质感与传动系统寿命。
