小型四轮电动运载小车结构设计

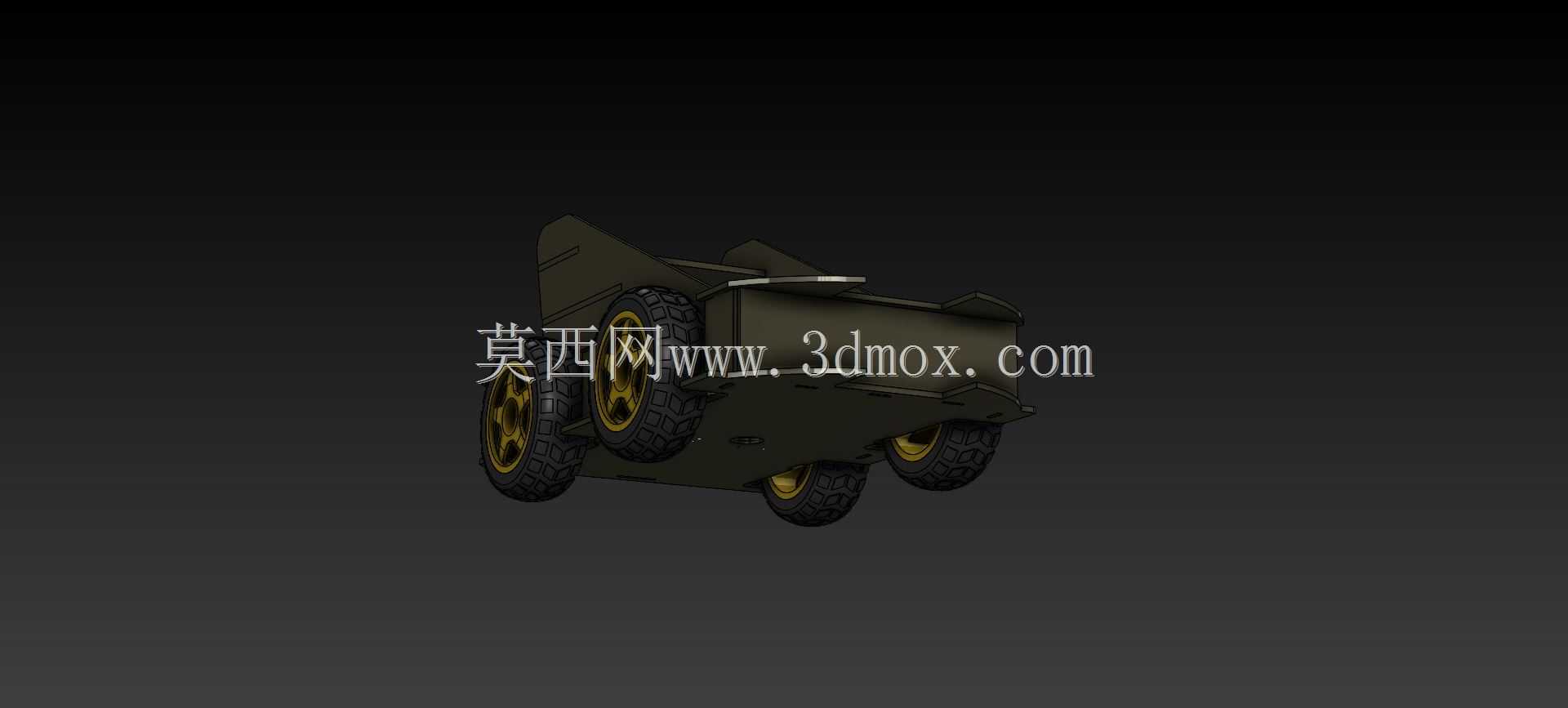

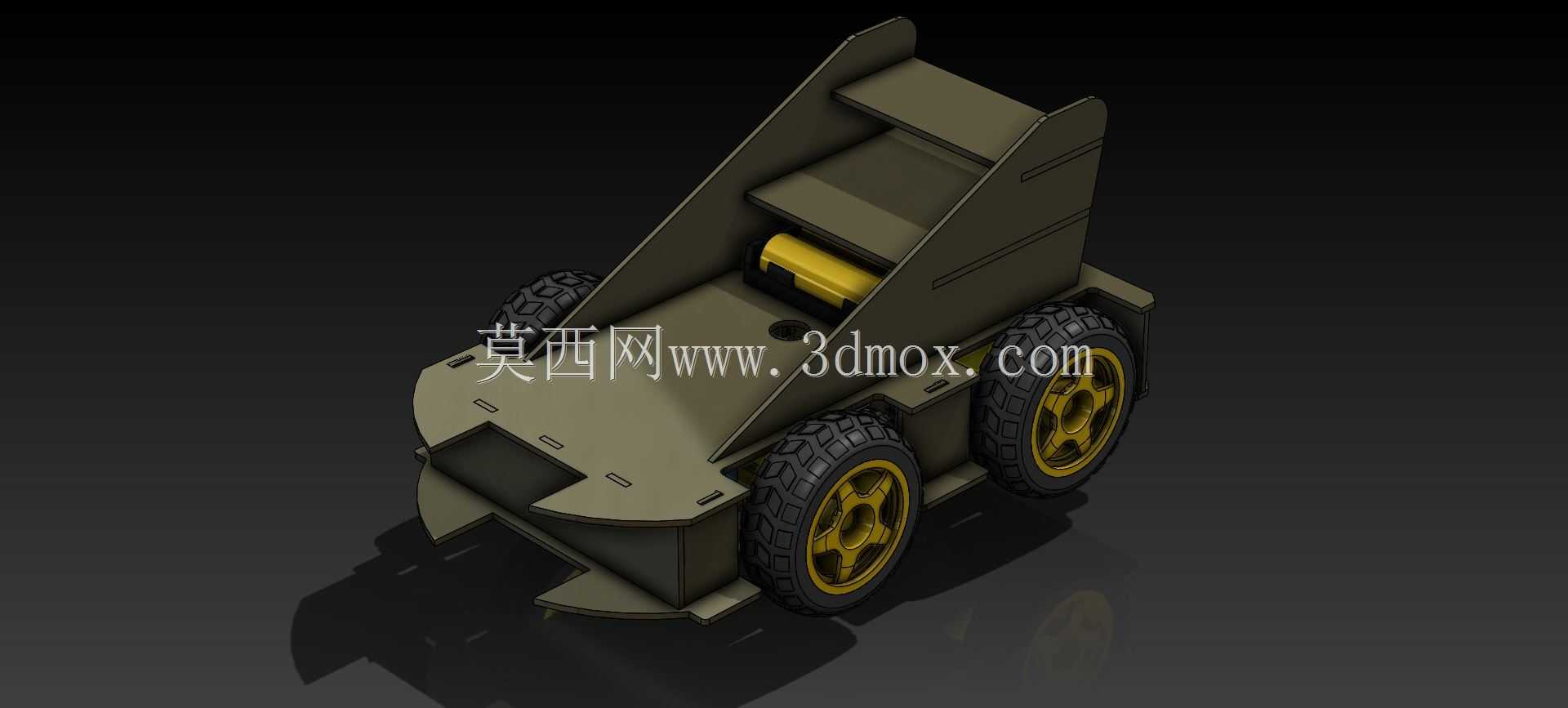

　　车身的承载舱采用斜向上延伸的挡板设计，挡板高度刚好可以阻挡常规尺寸的周转箱、实验器材在加减速过程中滑落，同时倾斜的结构不会遮挡前方行进路线的视野，不管是人工遥控操作还是后续加装视觉传感器做自主导航，都能获得足够的前方探测视角。行走部分采用四个带深花纹的橡胶轮胎，搭配轮毂式安装结构，轮胎的胎纹深度适配普通水泥地面、环氧地坪、短绒地毯等常见室内外硬质路面，抓地力足够支撑整车在5度以内的坡道上平稳启停，不会出现打滑空转的情况；轮组的安装座直接固定在车身底板的加强筋位置，每个轮组都预留了独立的电机安装位，既可以做两轮驱动的低成本方案，也可以升级为四轮差速驱动，提升越障和负载能力。这款小型四轮电动运载小车的结构设计，核心面向窄空间物料转运、教学实验平台搭建、小型巡检载具改装等场景，整体采用模块化拼接的钣金折弯结构，没有复杂的一体成型曲面，所有结构件都可通过常规激光切割、折弯工艺加工，加工门槛低，后期改装调整的冗余度很高。从实际使用的边界条件来看，整车的轮距设定适配0.6米宽度的常规人行通道，轴距控制在0.35米左右，最小转弯半径可控制在0.5米以内，能够在仓储货架间隙、实验室走廊、厂区巡检步道这类狭窄场景下灵活通行，不会出现卡滞、转向不足的问题。

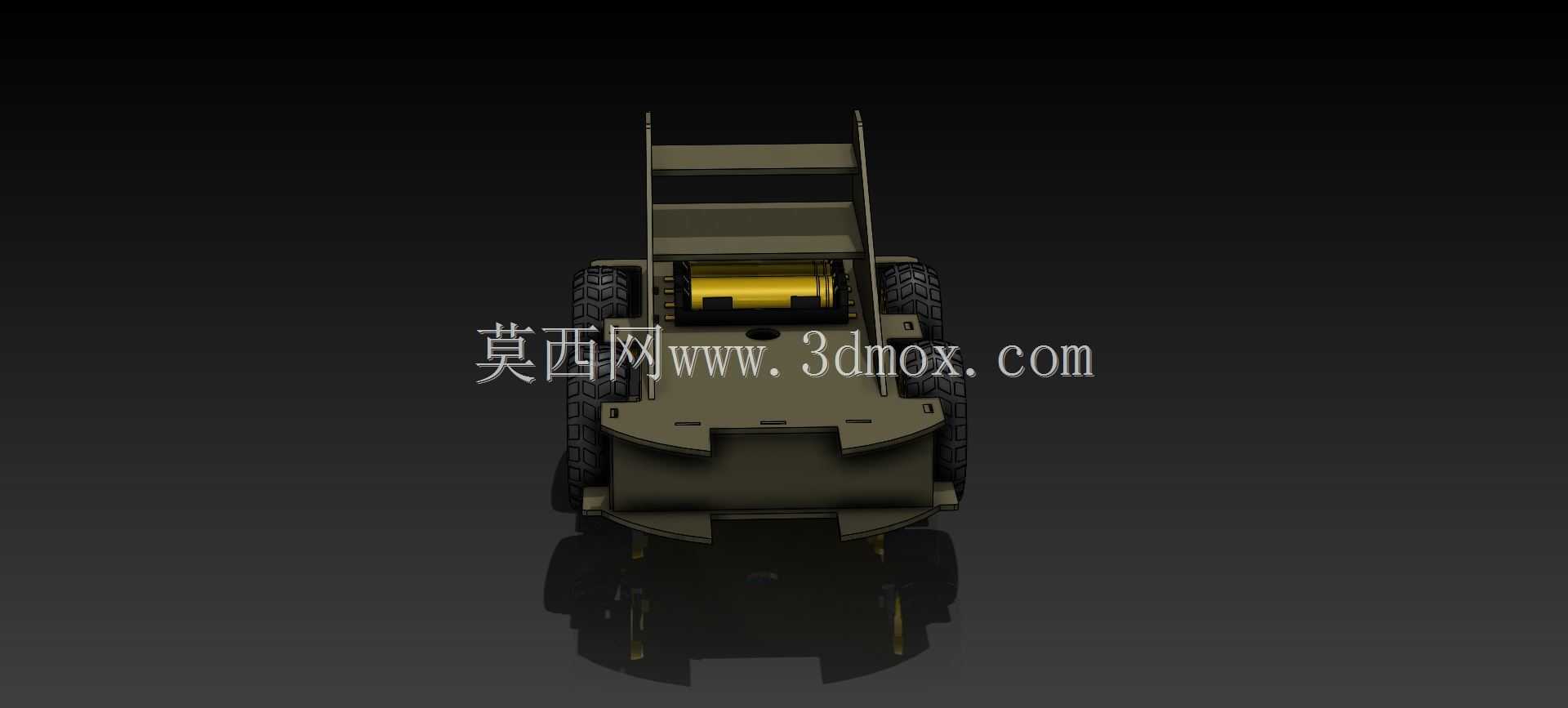

　　车身中部预留的电池安装仓，尺寸刚好适配常规的18650电池组或者小型铅酸电池，仓体周边设计有走线槽和固定卡扣，电池安装后不会因为行进颠簸出现移位，同时走线槽可以将动力线、信号线规整收纳，避免线路外露被轮组卷入或者被外物剐蹭。车头位置的楔形结构并非装饰设计，而是做了小高度越障的导向处理，当遇到15mm以内的地面凸起、门槛条时，楔形面可以引导车轮顺利爬上障碍，不会出现车头抵死障碍无法通行的情况；车身底板距离地面的净空高度控制在20mm，既保证了足够的电池、线路安装空间，也不会因为离地过高导致整车重心上移，在转弯或者急停时出现侧翻风险。

　　从结构设计的逻辑来看，整车所有的拼接位置都采用定位卡槽加紧固件的连接方式，没有采用焊接结构，一方面是降低加工过程中的变形误差，另一方面使用者可以根据实际需求快速更换不同高度的舱体挡板、调整轮距轴距，甚至可以在顶部加装机械臂、传感器支架等拓展部件，不需要对主体结构做破坏性修改。整车的外壳结构没有做多余的曲面造型，所有折弯角度都是90度或者常规钝角，加工时不需要定制特殊的折弯模具，普通钣金加工厂就可以完成所有结构件的加工，组装时只需要按照定位卡槽对齐拧紧紧固件即可，不需要复杂的工装夹具辅助，组装门槛很低。

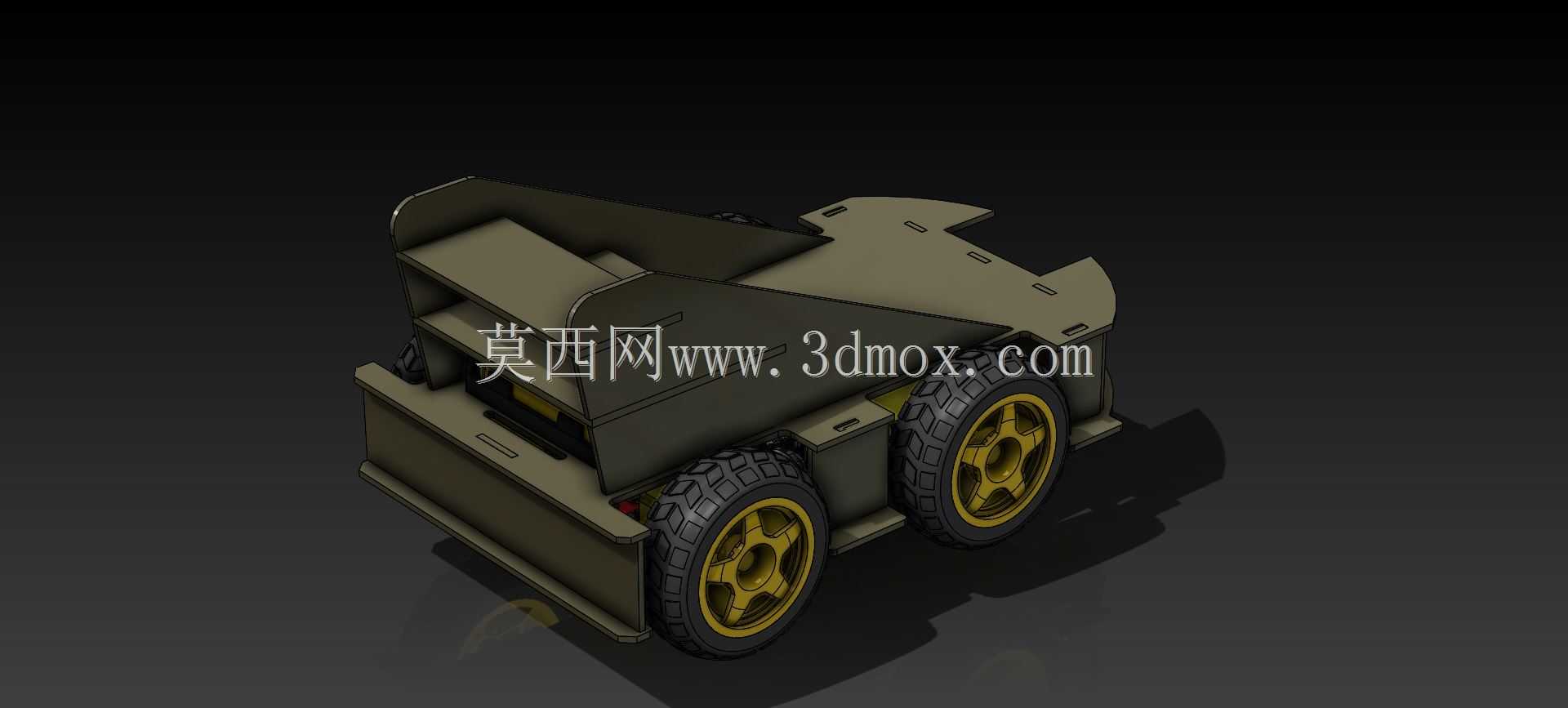

　　在负载能力的设计上，车身底板下方做了两道纵向的加强筋，加强筋的厚度比车身蒙皮厚1.5mm，能够将上部承载的重量均匀分散到四个轮组的安装点上，避免单点受力导致底板变形，额定负载状态下底板的形变量控制在0.5mm以内，不会影响轮组的转动精度和电池仓的安装间隙。轮组的转动轴采用常规的标准件轴径，后期维护更换轴承、轮胎时不需要定制非标配件，通用的五金配件就可以完成替换，降低长期使用的维护成本。车身尾部预留了接线和充电接口的安装位，接口位置距离地面有足够的安全高度，日常行进过程中不会被地面的积水、灰尘污染，插拔充电或者外接控制设备时操作空间充足，不会被周边结构干涉。
