龙门架式医疗手术辅助执行机构设计

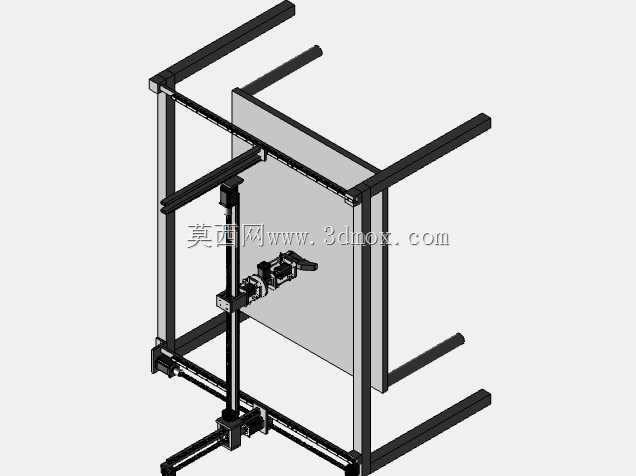

　　这套龙门架构型的医疗辅助执行机构，核心面向微创外科手术的术中精准操作场景，区别于传统落地式机械臂的占地局限，采用顶部吊装的龙门框架作为承载基体，能在手术台上方形成覆盖全术区的操作空间，不会挤占术者站立、器械传递的地面区域，适配常规层流手术室的设备布局要求。从结构设计逻辑来看，整体框架采用标准化工业铝型材拼接搭建，横竖梁的连接节点均采用可调式锁紧结构，安装时可根据不同手术台的宽度、长度调整龙门的跨距与纵深，无需对手术室地面、顶面做额外的预埋改造，安装边界可适配宽度1.2m至1.8m、长度2m至2.5m的常规手术台，框架整体高度可在1.8m至2.2m区间调节，满足不同术式的操作高度需求，不会对术者的视线、操作动线造成遮挡。纵向移动模组集成在龙门的顶部横梁上，采用双直线导轨搭配同步带传动的方案，重复定位精度可控制在0.1mm以内，移动行程覆盖整个术区长度范围，可带动竖直升降轴在术区上方任意位置停靠；竖直升降轴采用滚珠丝杠传动结构，行程范围为400mm，可根据手术入路的深度调整末端执行器的高度，升降轴末端搭载快换接口，可适配不同功能的手术执行末端，包括持械夹爪、内窥镜夹持座、消融操作头等，快换接口采用锥面定位加弹簧销锁紧的结构，更换末端时无需额外工具，定位重复精度可满足手术操作的刚性要求。

　　末端执行器的姿态调整采用三轴转动结构，可实现绕X、Y、Z三个方向的角度微调，调整范围覆盖±60°俯仰、±45°偏转，配合龙门的XYZ三轴直线移动，可实现六自由度的全空间位姿调整，能够满足不同角度手术入路的操作需求，在术中可保持稳定的位姿锁定，不会因为术者触碰、器械牵拉产生位置偏移，降低术中操作的移位风险。从实际使用场景出发，这套机构的设计充分考虑了手术室的消毒要求，所有外露结构件均采用圆角过渡设计，无清洁死角，外表面可耐受常规医用消毒剂的擦拭腐蚀，传动部件均内置在型材腔体内部，不会外露油污、产生碎屑，满足手术室的洁净度要求。

　　框架底部的支撑脚采用带刹车的医用脚轮搭配可调支撑垫的结构，需要移动时可收起支撑垫推动整体设备转移，固定位置时放下支撑垫可实现整体的刚性支撑，不会在操作过程中产生晃动。不同于传统多臂手术机器人的复杂构型，这套单臂龙门式结构的控制逻辑更简洁，术前可通过手动粗调加电动微调的方式快速定位到手术入路位置，定位完成后可通过机械锁死结构固定所有运动轴，无需持续的伺服供电保持位置，降低设备的电气复杂度，也减少了术中电气故障的风险。在结构刚性设计上，龙门横梁的截面尺寸经过受力校核，在末端加载5kg负载的情况下，横梁的最大形变量不超过0.05mm，可保证末端操作的稳定性，不会因为悬臂形变导致操作位置偏差。

　　竖直升降轴的导轨采用双导轨四滑块的布置形式，可承受侧向的倾覆力矩，在末端执行器受到侧向牵拉作用力时，不会出现卡滞、偏移的情况。整套机构的走线均采用拖链内置布置，所有线缆都隐藏在拖链与型材腔体内部，不会出现线缆外露缠绕的问题，也避免了线缆对术区的污染。从安装调试的角度来看，所有零部件均采用模块化设计，现场组装时仅需通过标准紧固件拼接即可完成，无需复杂的校准工序，组装完成后仅需对各轴的行程限位做简单确认即可投入使用，维护时可单独更换某一轴的传动组件，无需整体拆解设备，降低后期的维护成本。这套结构除了可用于常规外科手术的辅助操作外，还可适配手术教学、动物实验操作等场景，通过更换不同的末端执行组件，可拓展出内镜扶持、手术器械定位、术中超声探头固定等多种功能，相比专用手术机器人的高成本，这种模块化龙门构型的方案具备更强的场景适配性与成本优势，适合基层医疗机构、教学实验室的使用需求。
