30立方工业储料用斯特奇漏斗结构设计

　　在散状物料处理的工业场景中，这类大容积漏斗是衔接上游来料与下游输送、加工环节的核心中转设备，常见于粮食加工、建材生产、矿物分选、化工原料储运等作业线，承担物料暂存、均匀给料、缓存来料波动的作用，避免上游来料间断或流量不均时下游工序出现断料、堆料问题。30立方米的有效容积设计，匹配多数中型生产线的小时处理量需求，既不会因容积过小导致缓存能力不足，也不会因容积过大造成钢结构耗材浪费、土建基础载荷过高的问题。

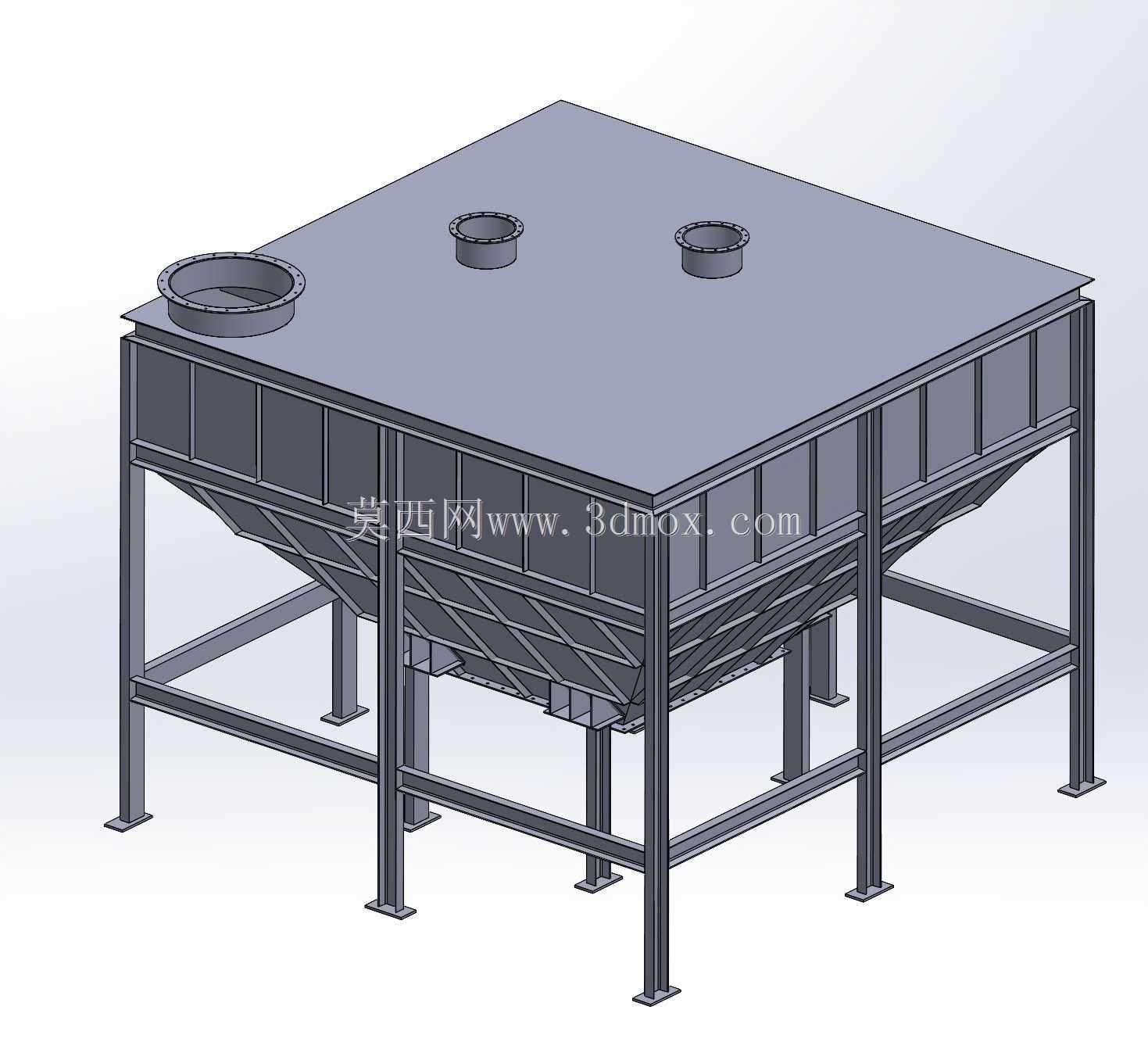

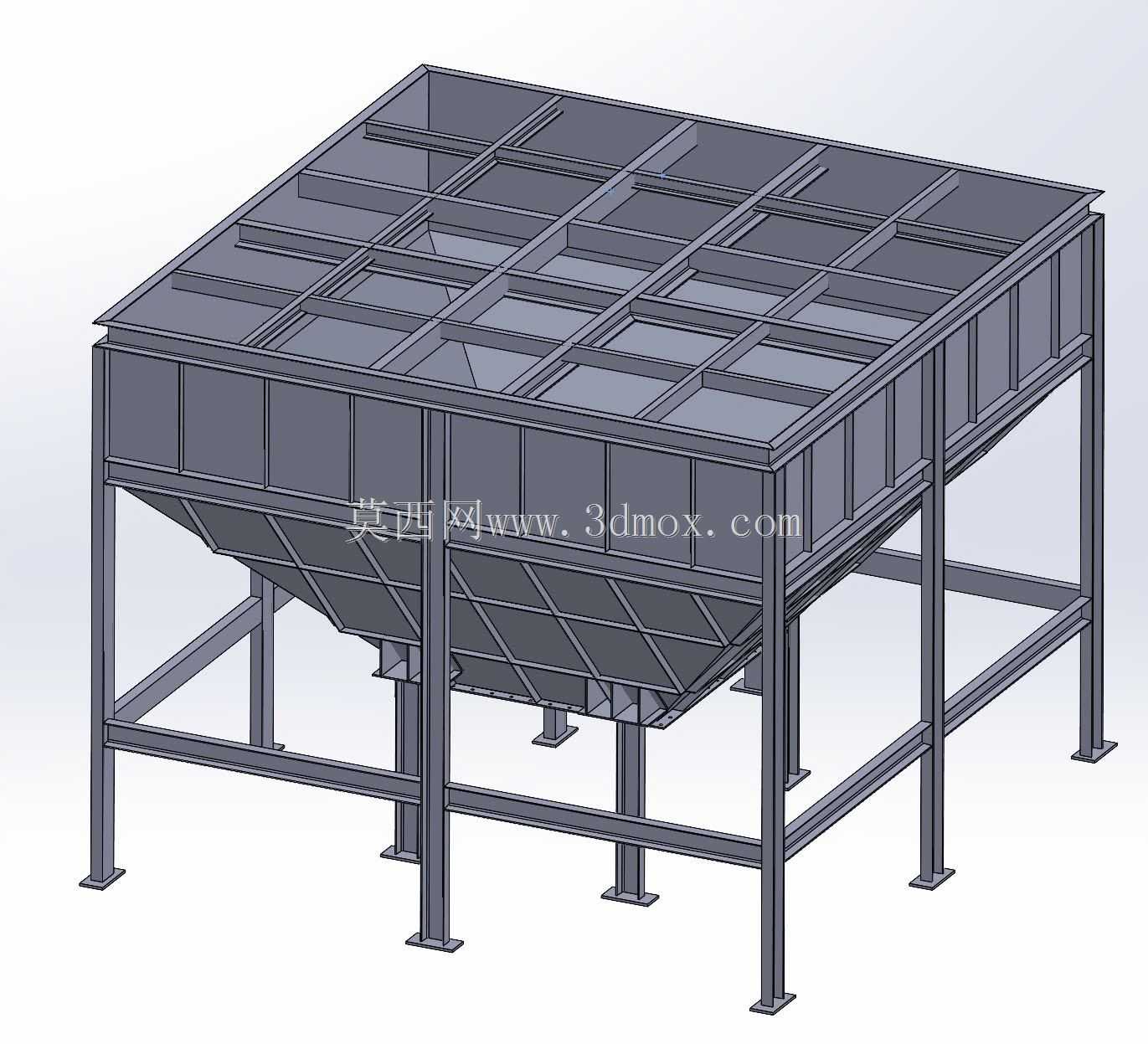

　　从结构设计逻辑来看，上部采用方形直筒段设计，相比圆形筒体能更好利用厂房平面空间，直筒段高度经过物料安息角核算，保证物料填充时不会出现顶部溢料，同时直筒侧壁采用加劲肋间隔排布的加强结构，避免满料状态下侧壁受物料侧压力出现外鼓变形。顶部设置的三个法兰接口，分别对应不同的来料管路：大尺寸法兰接口适配主来料输送设备的出料端，两个小尺寸法兰可对接辅料进料、除尘抽风管路，安装时法兰端面的平面度公差控制在2mm以内，保证管路连接后无漏料、漏风问题。

　　下部的锥形斗段是整个设备的核心功能区，斗壁倾斜角度严格按照常见散料的安息角上调5°设计，针对粉状、颗粒状物料都能保证靠自重顺利下滑，不会出现物料粘壁、架桥堵料的问题，斗壁拼接处采用连续满焊工艺，内壁打磨光滑无凸起焊缝，减少物料下滑的摩擦阻力。支撑结构采用多根型钢立柱搭配横向、斜向连系梁组成的框架式支撑，立柱底部设置带地脚螺栓孔的安装底板，安装时需要配合土建预埋的地脚螺栓固定，整体安装垂直度偏差控制在千分之一以内，避免长期受料后出现重心偏移、结构失稳的问题。

　　设计过程中需要重点核算几个边界参数：首先是满料状态下的总重量，结合常见散料的堆积密度，加上设备自重，给土建专业提供准确的基础载荷参数，保证基础承载能力匹配；其次是各段型钢的选型，通过有限元分析模拟满料、偏载两种极端工况下的结构应力，保证立柱、横梁、斗壁的应力值都在材料许用应力范围内，预留足够的安全系数；另外还要考虑物料下落时对斗壁的冲击磨损，针对磨琢性较强的物料，可在斗壁内侧加装耐磨衬板，衬板采用沉头螺栓固定，方便后期磨损后更换，不需要整体更换漏斗结构。

　　设备的安装边界需要提前在厂房规划阶段确认：整体外形的长宽尺寸要匹配预留的安装工位，立柱的排布位置要避开下方的出料设备、输送通道，顶部进料接口的位置要和上游来料设备的出料位置精准对齐，减少进料溜管的弯折角度，降低物料输送的阻力。日常使用中，这类漏斗不需要额外配置动力部件，靠物料自重完成卸料，维护成本极低，只需要定期检查焊缝是否开裂、连接螺栓是否松动、内壁衬板的磨损程度即可，是散料处理生产线中可靠性极高的中转存储设备。在三维建模过程中，所有型钢构件都采用参数化建模方式，可根据实际项目的容积需求、物料特性快速调整直筒段高度、斗壁角度、支撑腿高度，适配不同的现场安装条件，法兰接口的尺寸也可根据对接管路的规格灵活修改，不需要重新搭建整体结构框架，能大幅缩短同类设备的设计周期。
