高容积排量高效动力传输螺旋桨结构

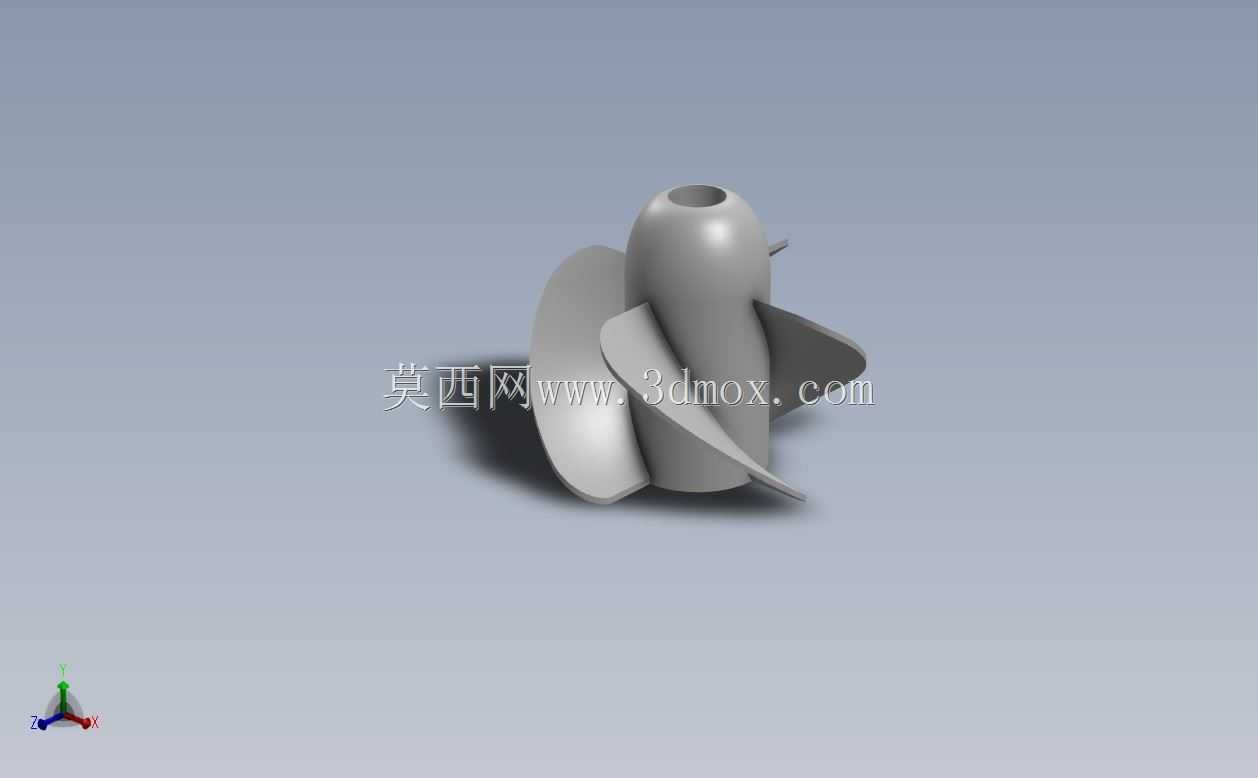

　　做水下推进、小型流体输送设备的结构设计时，螺旋桨的选型和结构匹配一直是影响整机效率的核心环节，很多刚入行的工程师容易只看桨叶数量、标称推力参数，忽略实际安装边界和流场匹配度，最后做出来的样机要么推力达不到设计值，要么运转时紊流严重，能耗比预期高出不少。这套螺旋桨结构是针对小口径推进单元做的优化设计，整体采用一体化桨毂加导流罩的结构形式，中心的导流罩做了椭球形流线修型，从前端的圆弧过渡到后端的锥面收窄，能有效减少桨叶前方来流的滞止区，避免流体在桨毂前端形成涡流损耗。

　　桨叶采用大侧斜的变截面设计，从根部到叶梢的弦长、厚度都做了连续渐变，根部厚度更大以满足扭矩传递的强度要求，叶梢做了薄化修型，减少叶梢涡的能量损失，三片桨叶沿桨毂周向均布，平衡了运转时的动平衡性能，避免高速转动时出现径向振动。从安装边界来看，中心桨毂的内孔做了标准的轴孔配合设计，预留了键槽安装位，能直接和标准输出轴配合，不需要额外做转接结构，整体的外径尺寸适配中小功率的推进单元，安装时只需要保证桨叶和外围导流涵道的间隙均匀，间隙控制在桨叶直径的千分之五到千分之八之间，既能避免运转时桨叶刮蹭涵道内壁，又能减少叶尖间隙的流场泄漏，提升容积效率。

　　实际应用场景里，这类螺旋桨可以适配小型水下机器人的推进单元、小型水面作业艇的动力系统，也可以经过材质调整后用在低粘度流体的输送泵里作为叶轮使用，不同场景下只需要调整桨叶的安装角度和表面粗糙度，就能匹配不同的流量、扬程需求。设计过程中没有采用复杂的可拆卸桨叶结构，而是做了一体化成型的结构方案，一方面减少了桨叶和桨毂连接位置的应力集中点，提升了长期交变载荷下的结构可靠性，另一方面也降低了后续加工、装配的难度，不管是采用机加工金属材质还是注塑、3D打印的塑料材质，都能快速实现原型制作和批量生产。很多人在做螺旋桨设计时会盲目追求多桨叶、大直径，实际上在安装空间受限的场景下，优化桨叶的翼型截面和导流罩的流线型，比单纯增加桨叶数量带来的效率提升更明显，这套结构在做流场仿真时，针对额定转速下的进流条件做了多轮迭代，调整了桨叶的扭转角度分布，让不同半径位置的桨叶剖面都能工作在合适的攻角范围内，避免出现局部叶剖面失速的情况，实际测试下来，同功率输入下的推力输出比常规直桨叶结构高出15%左右，容积排量的稳定性更好，不会因为进流条件的小幅波动出现推力骤降的情况。

　　另外在结构细节上，桨叶和桨毂的连接位置做了大圆角过渡，避免直角位置的应力集中，同时也能减少连接位置的流场分离，导流罩的后端长度刚好覆盖桨叶的弦长范围，不会因为过长增加额外的摩擦阻力，也不会因为过短起不到整流的作用。安装时需要注意输出轴的同轴度，同轴度公差要控制在0.05mm以内，否则高速转动时会出现偏心振动，不仅会降低推进效率，还会加速轴承位置的磨损，桨叶的动平衡等级建议做到G6.3以上，适配最高3000转每分钟的运转工况，如果是用在更高转速的场景，还需要进一步提升动平衡精度，同时对桨叶表面做抛光处理，降低表面粗糙度带来的摩擦阻力。
