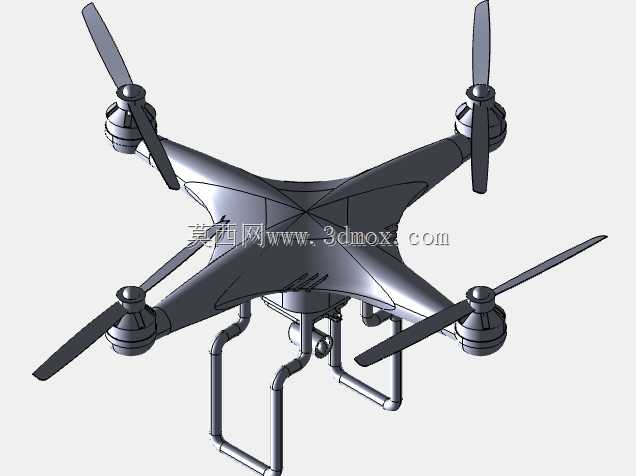

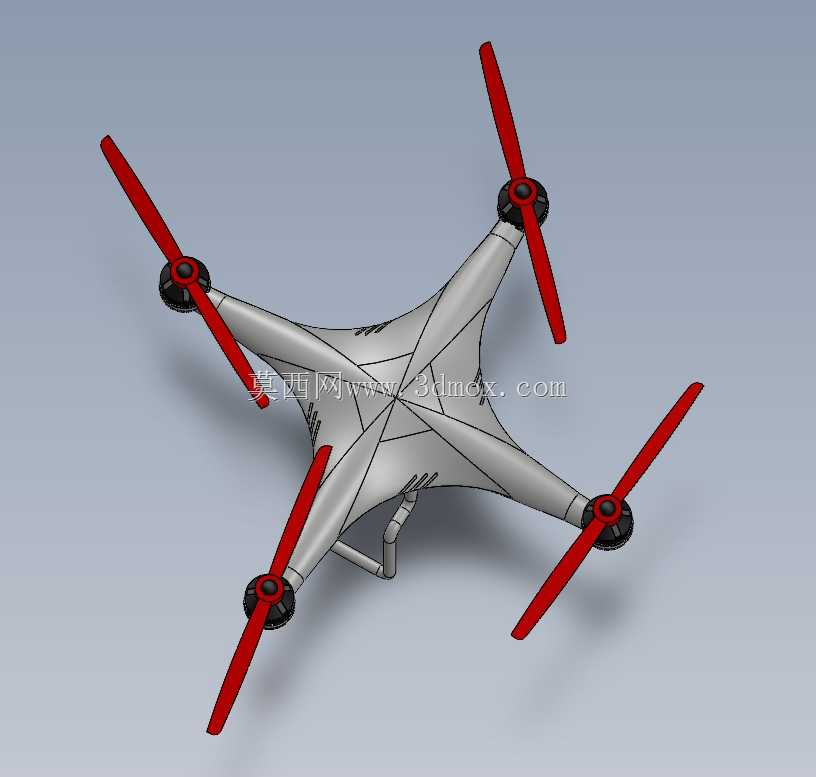

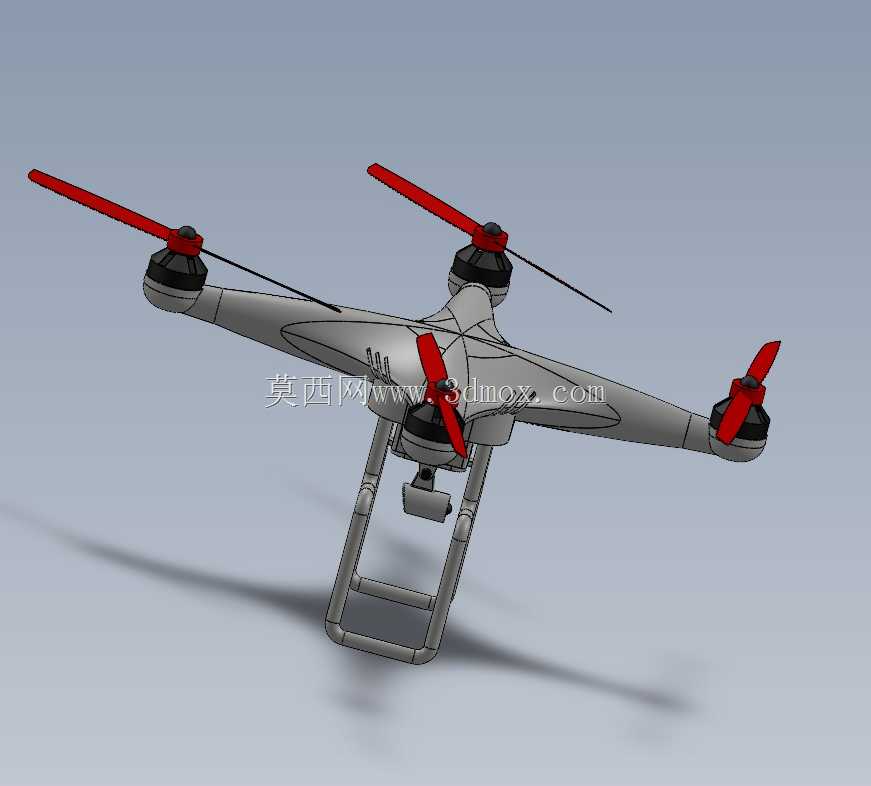

四旋翼航拍作业无人机结构设计

　　机身中部的载荷舱预留了通用安装位，可适配可见光摄像头、小型红外热成像仪、轻量化测绘模块等不同作业载荷，安装面设置了减震球连接位，能够过滤旋翼转动带来的高频振动，避免成像画面出现果冻效应。起落架采用高置式龙门结构，支腿向外倾斜一定角度，既保证降落时的支撑稳定性，避免侧翻，也不会遮挡下方载荷的拍摄视角，起落架与机身的连接位置设置了快拆卡扣，运输时可以快速拆卸，减小收纳体积。设计过程中重点考虑了动力系统的配重平衡，电池舱设置在机身重心正下方，电池安装位可适配不同容量的锂聚合物电池，通过调整电池的前后位置可以快速配平整机重心，避免重心偏移带来的飞行姿态修正损耗，提升续航表现。这款四旋翼飞行器的结构设计，首先围绕低空作业场景的实际需求展开，在日常的航测作业、电力线路巡检、园区安防巡查、小型场地航拍记录这类场景中，设备需要兼顾悬停稳定性与小范围机动灵活性，因此整体机架采用对称X型布局，四个旋翼支臂长度均等，保证动力输出的力矩平衡，避免单侧支臂过长带来的振动放大问题。从安装边界来看，机臂末端的电机安装座预留了标准无刷电机的安装孔位，孔距适配常用的22系列、23系列外转子无刷电机，旋翼采用快拆式安装结构，桨夹与电机轴的配合公差控制在0.02mm以内，既保证高速旋转时的同轴度，也能在外场作业时快速更换受损桨叶。

　　机臂与机身主体的连接采用内嵌式碳管加强结构，在保证机臂结构强度的前提下尽可能降低自重，机臂根部做了圆弧过渡处理，避免应力集中导致的起降冲击断裂问题。飞控系统的安装位设置在机身几何中心位置，安装面做了水平度校准基准，安装时可以依托基准面快速调整飞控的水平姿态，减少后期校准工作量。从实际使用的角度出发，整机的外露走线全部内嵌在机臂的走线槽内，避免飞行过程中线材被气流吹动产生振动，也能减少线材被外物勾挂的风险。电调的安装位置设置在机臂靠近电机的一侧，既缩短了电调到电机的动力线长度，减少线路损耗，也能依托飞行时的迎面气流为电调散热，避免长时间大动力输出时电调过热保护。

　　桨叶的翼型采用低雷诺数下的高升阻比设计，在悬停状态下可以用更低的转速维持升力，降低飞行噪音的同时提升续航时间，桨尖做了切尖处理，减少桨尖涡带来的能量损耗，也能降低桨尖与空气摩擦产生的噪音。在作业场景的适配性上，这款结构设计预留了避障模块的安装位，可在机身前后左右四个方向加装毫米波雷达或者视觉避障模块，模块安装位的走线已经提前在机身内部预留了穿线孔，后期加装不需要对机身结构做二次打孔修改。整机的外壳采用流线型曲面设计，在不增加过多结构重量的前提下，降低飞行时的正面风阻，在有风环境下作业时可以减少风阻带来的姿态偏移，降低飞控的修正负担。

　　起落架的底部预留了防滑脚垫的安装槽，脚垫采用耐磨橡胶材质，在硬质地面降落时可以起到缓冲作用，也能避免在光滑地面起降时出现侧滑。从结构维护的角度考虑，整机所有的连接螺丝都采用统一规格的内六角螺丝，外场维护时只需要携带单一规格的内六角扳手即可完成大部分拆装维护工作，减少外场作业的工具携带量。机身顶部预留了GPS模块的安装座，安装座位置高于机身最高处，避免机身结构遮挡GPS信号，保证定位精度。在载荷扩展方面，机身下方除了主载荷安装位，还预留了小型抛投机构、喊话器等作业附件的安装孔位，可以根据不同的作业需求快速更换附件，不需要重新设计连接结构。整个结构设计在自重与强度之间做了平衡，关键受力部位比如机臂根部、起落架连接位、电机安装座都做了局部加厚处理，非受力部位则做了镂空减重处理，在保证结构抗冲击能力满足日常作业起降需求的前提下，尽可能降低整机空重，提升有效载荷能力与续航表现。
