小型穿越FPV无人机机架结构设计

　　这套小型FPV机架的设计，完全围绕室内及近距低空穿越飞行的实际工况展开，没有冗余的装饰性结构，每一处安装位、每一段臂长都经过飞行姿态的适配考量。从实际应用场景来看，这类机架主要适配小范围竞速、室内花飞、近距航拍巡检的使用需求，相比大尺寸穿越机，它的碰撞容错率更高，在狭窄空间穿行时不会因为轴距过大剐蹭障碍物，同时整机起飞重量控制在较低区间，动力响应速度更快，做翻滚、急停、变向动作时的惯性更小，操控跟手度更优。

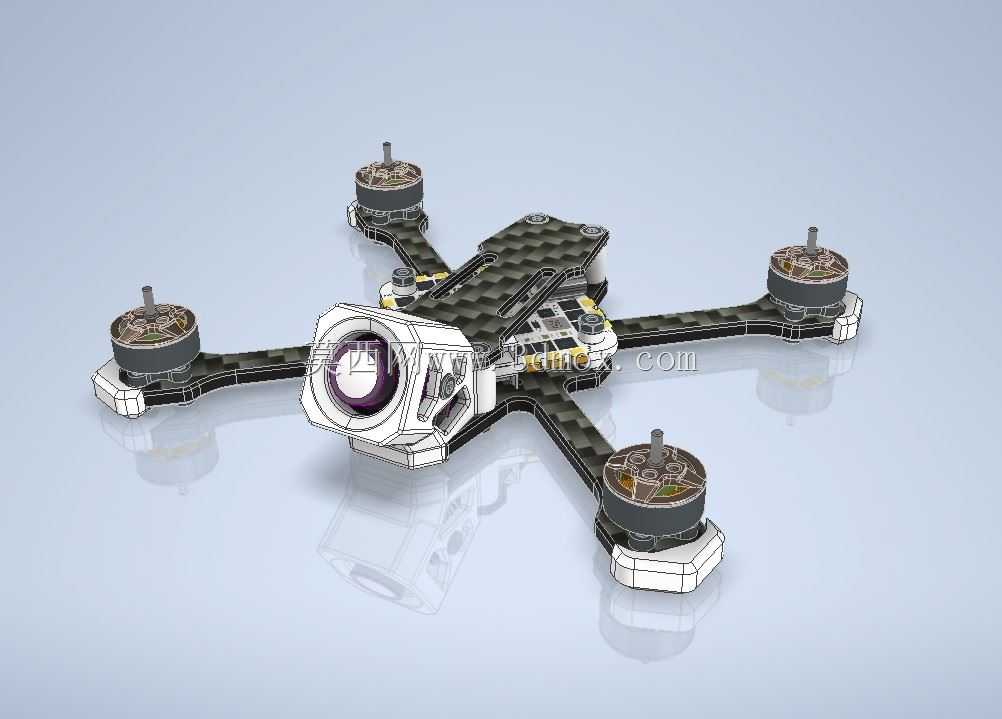

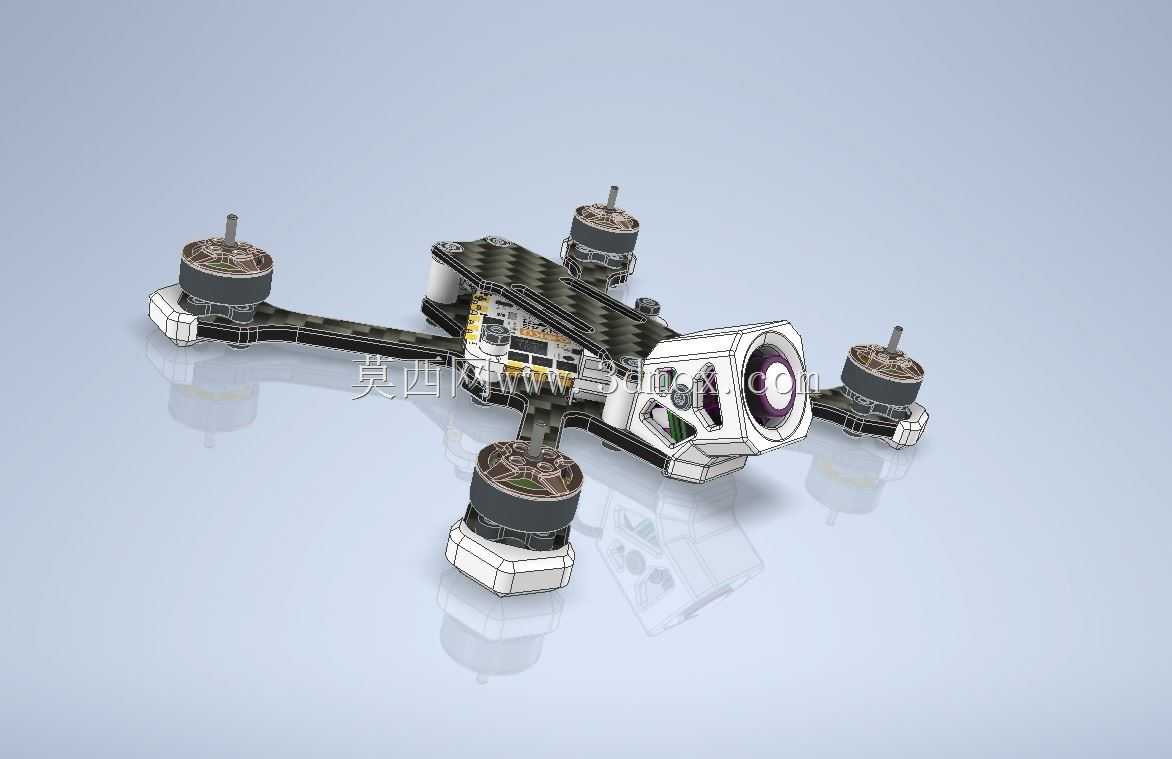

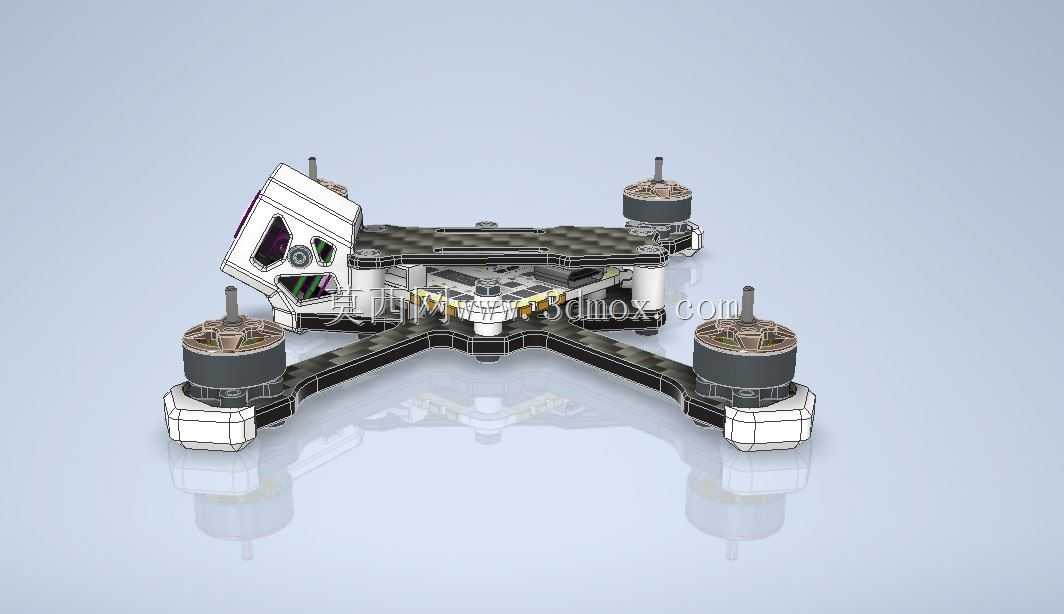

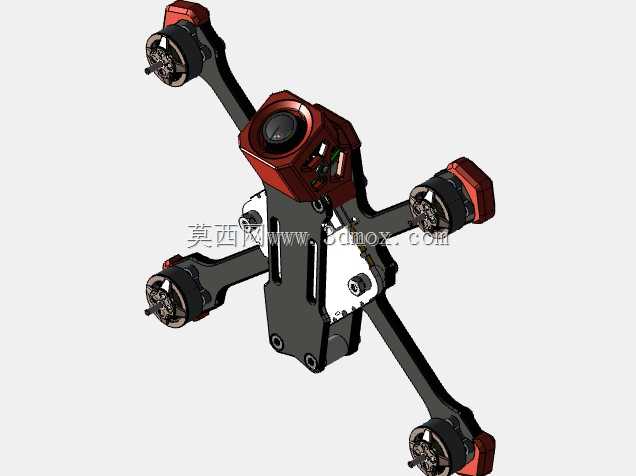

　　从结构设计思路上，机架采用了经典的X型四轴布局，这种布局的优势在于四个电机的动力输出对称，飞控的PID参数调试难度更低，偏航、俯仰、横滚三个轴向的动力响应一致性更好，不会出现某一轴动力臂过长导致的姿态修正滞后问题。机臂部分采用了一体化碳板切削+端部电机座嵌装的结构，碳板本身的比强度高，在保证机臂刚性的同时能尽可能降低结构重量，端部的电机安装座做了凸起定位设计，电机安装时不需要反复调整孔位对齐，定位柱直接卡入电机底部的定位孔就能保证电机轴与机臂平面垂直，避免因为电机安装倾斜导致的飞行中抖震、射桨风险。

　　尺寸与安装边界的设定完全匹配主流微型航模配件的通用规格，整机轴距设定为111mm，适配2.5英寸也就是65mm规格的螺旋桨，这个尺寸的桨叶在提供足够拉力的同时，转动惯量小，电机变速响应更快。电机安装位支持9x9mm安装孔距的1103系列微型无刷电机，适配8000kv级别的绕组规格，搭配2S电压的300-450mAh锂聚合物电池时，整机推重比可以轻松超过6:1，满足花飞动作的动力冗余需求。飞控安装位预留了25.5x25.5mm以及20x20mm两种通用孔距，兼容市面上绝大多数微型AIO飞控的安装尺寸，不需要额外打印转接件就能直接固定，飞控安装区域做了下沉式设计，飞控固定后上表面与机身上盖齐平，既可以保护飞控上的元件不被碰撞剐蹭，也能降低整机正面的风阻。摄像头安装位位于机架前端的中心位置，做了角度可调的固定结构，飞手可以根据自己的飞行习惯调整摄像头的俯仰角度，不管是平飞竞速还是大角度俯冲花飞，都能获得合适的视角，同时摄像头安装位做了突出的防撞包围，在发生正面碰撞时，冲击力会先被包围结构吸收，不会直接撞击摄像头镜头导致镜头偏移或者损坏。

　　机架的上层板与下层板之间通过铝柱隔离固定，中间预留的空间可以容纳电调、接收机、图传天线等电子元件，布线空间充足，不会出现线材挤压飞控陀螺仪导致的震动干扰问题。机臂端部的电机座下方做了防滑脚垫的安装位，降落时可以缓冲冲击力，避免电机轴直接触地变形。整机3D打印的配件部分都做了壁厚优化，在保证结构强度的前提下尽可能降低打印件的重量，所有的安装孔位都做了公差预留，螺丝拧入时不会出现过紧滑牙或者过松晃动的问题，组装时不需要额外打磨修配就能顺利完成整机装配。从实际使用的角度出发，这套机架的易损件都做了分体式设计，机臂如果发生碰撞断裂，不需要更换整个机架主体，只需要单独更换损坏的机臂即可，后期维护成本更低，同时所有的安装孔位都遵循通用航模配件的孔距标准，用户在更换电子配件时不需要自己打孔改装，直接选购对应规格的配件就能直接安装，适配性更强。
