航天器面板释放用滑轮电缆联动机构

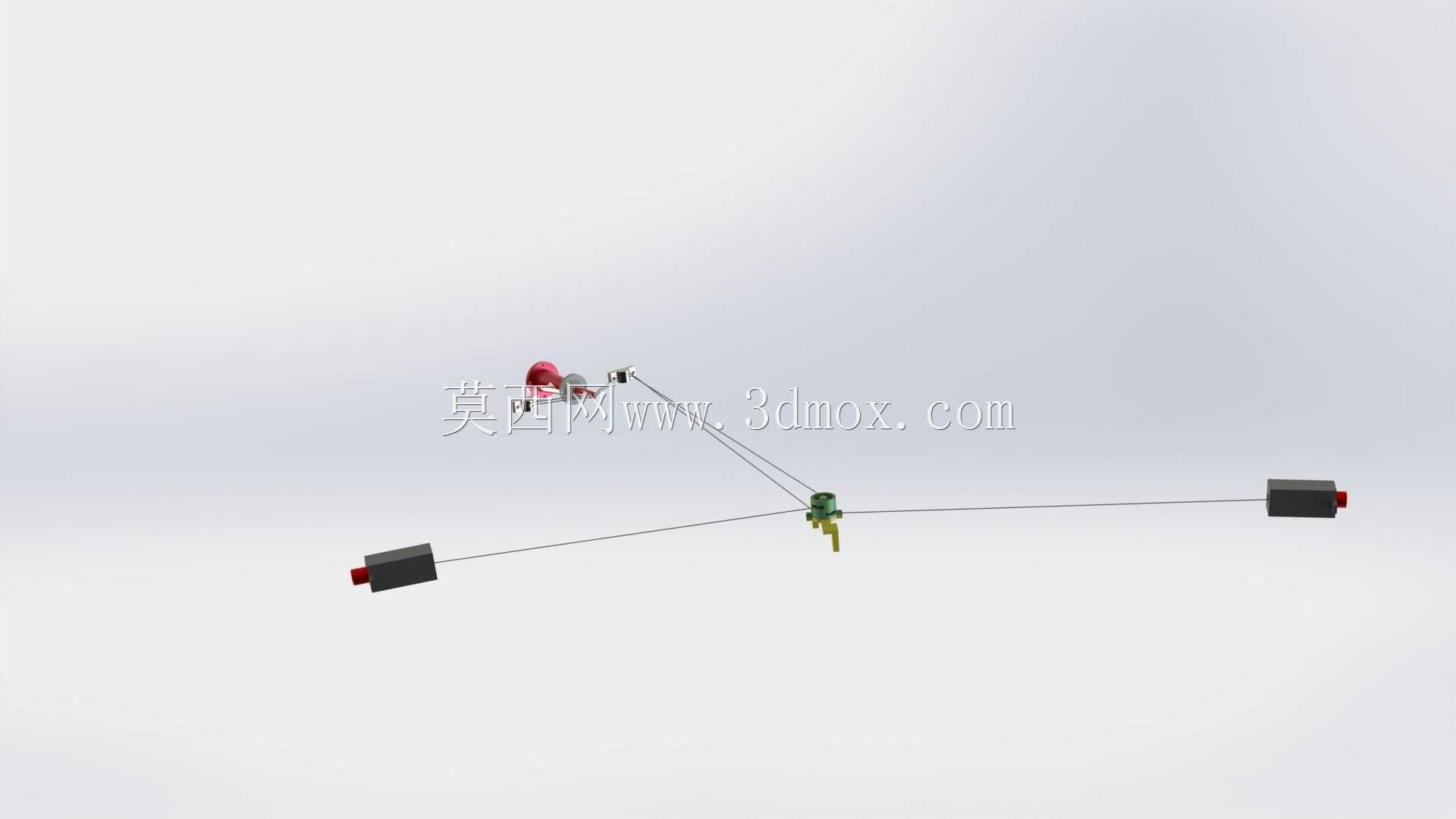

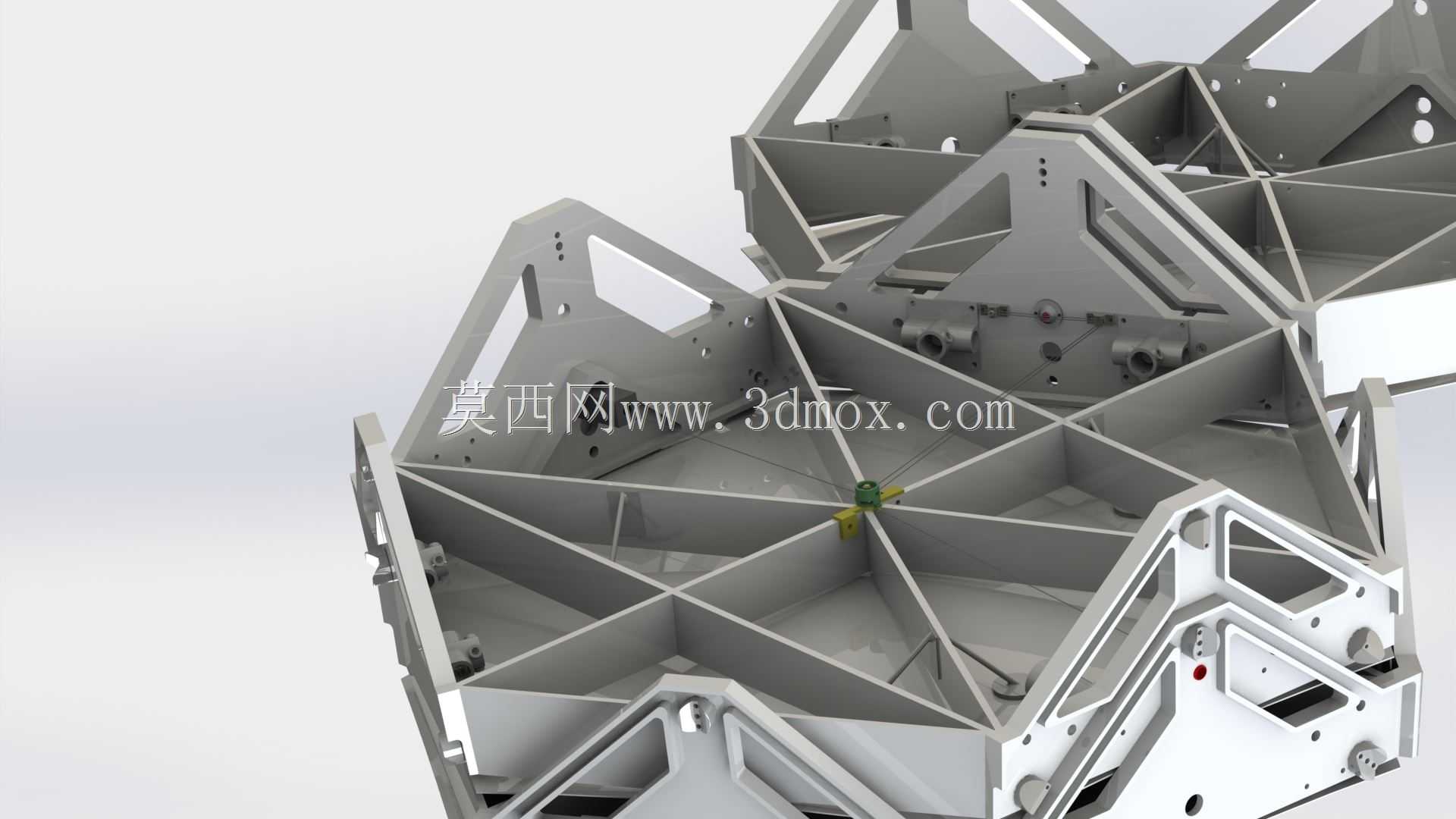

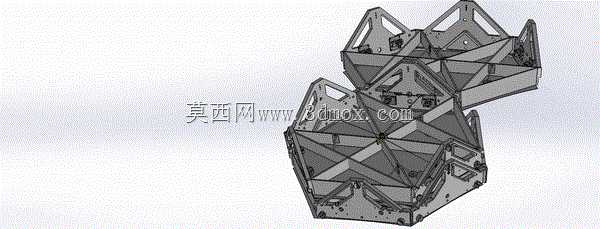

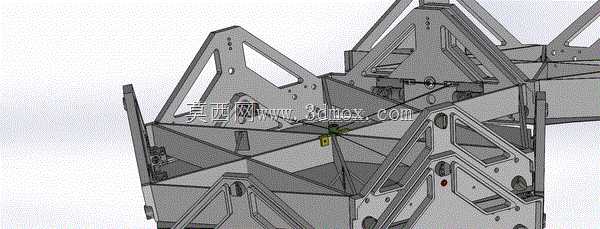

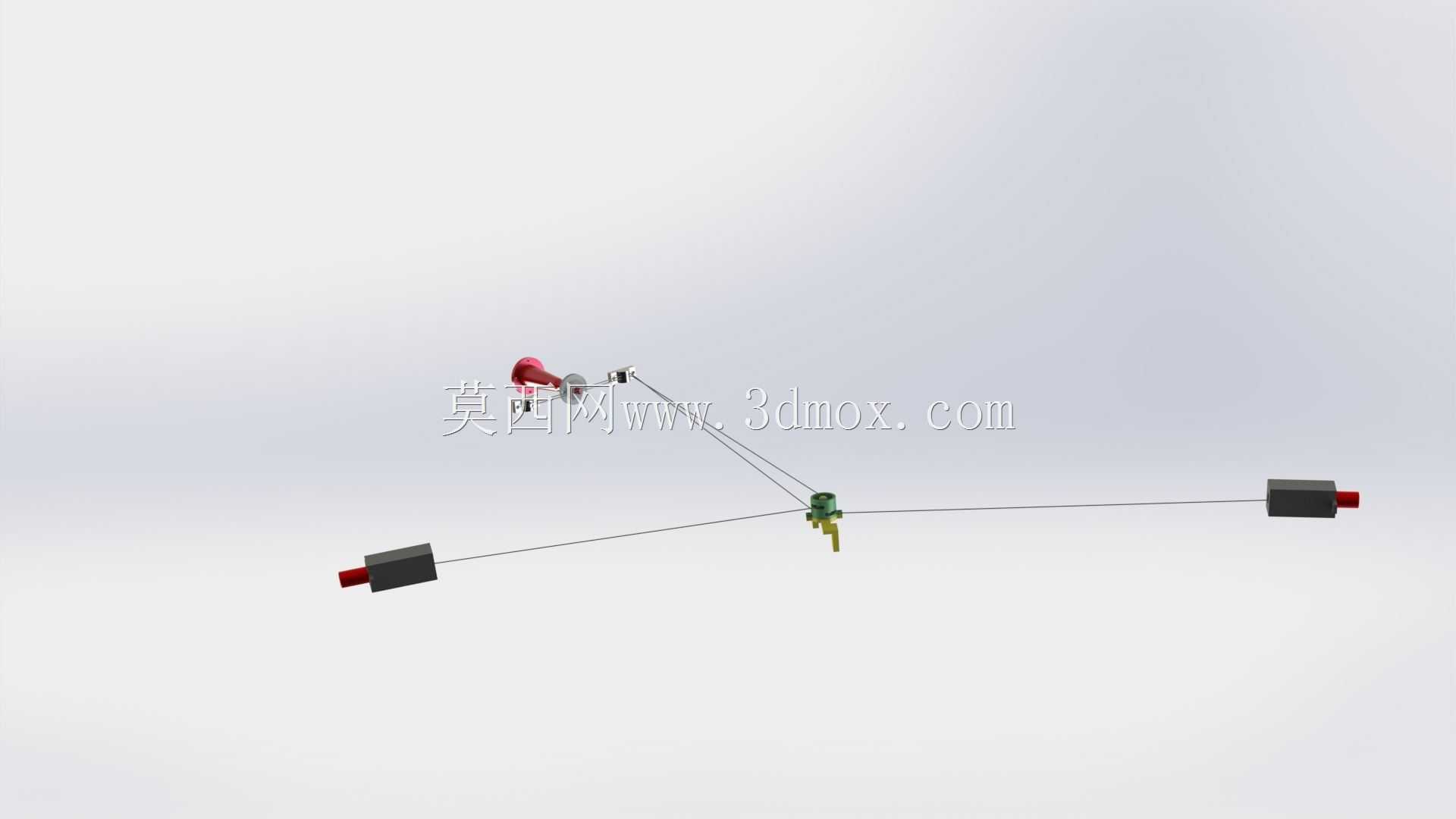

　　在航天展开机构、地面可展开防护舱段这类需要多面板顺序解锁释放的场景里，传统的单点解锁方案往往需要为每块面板单独配置驱动源，不仅会增加整体结构重量，还容易因为多驱动的时序匹配误差出现卡滞、解锁不同步的问题，这套滑轮电缆联动机构就是针对这类痛点开发的纯机械联动解锁结构。整套机构的核心逻辑是用一套牵拉动力源，通过定滑轮组改变电缆牵拉方向，按预设的行程差依次触发不同位置的锁定销缩回，完成对应面板的顺序释放，全程不需要额外的电控时序单元，完全靠机械结构的行程匹配保证动作顺序，可靠性远高于多驱动协同的方案。从结构布局来看，整套机构采用对称式的八边形安装基板作为承载基体，基板边缘预留了统一规格的安装孔位，孔位间距按照航天舱段常用的安装基准设置，能够直接适配现有标准舱段的安装接口，不需要额外设计转接支架。基板的厚度控制在兼顾刚性与轻量化的区间，背面做了网格化的减重筋设计，筋条的走向完全按照牵拉受力的传力路径布置，既不会因为减重损失结构刚性，也不会出现多余的材料冗余，整套机构的重量比同规格的多驱动解锁方案降低近四成，非常适合对载荷重量敏感的航天应用场景。

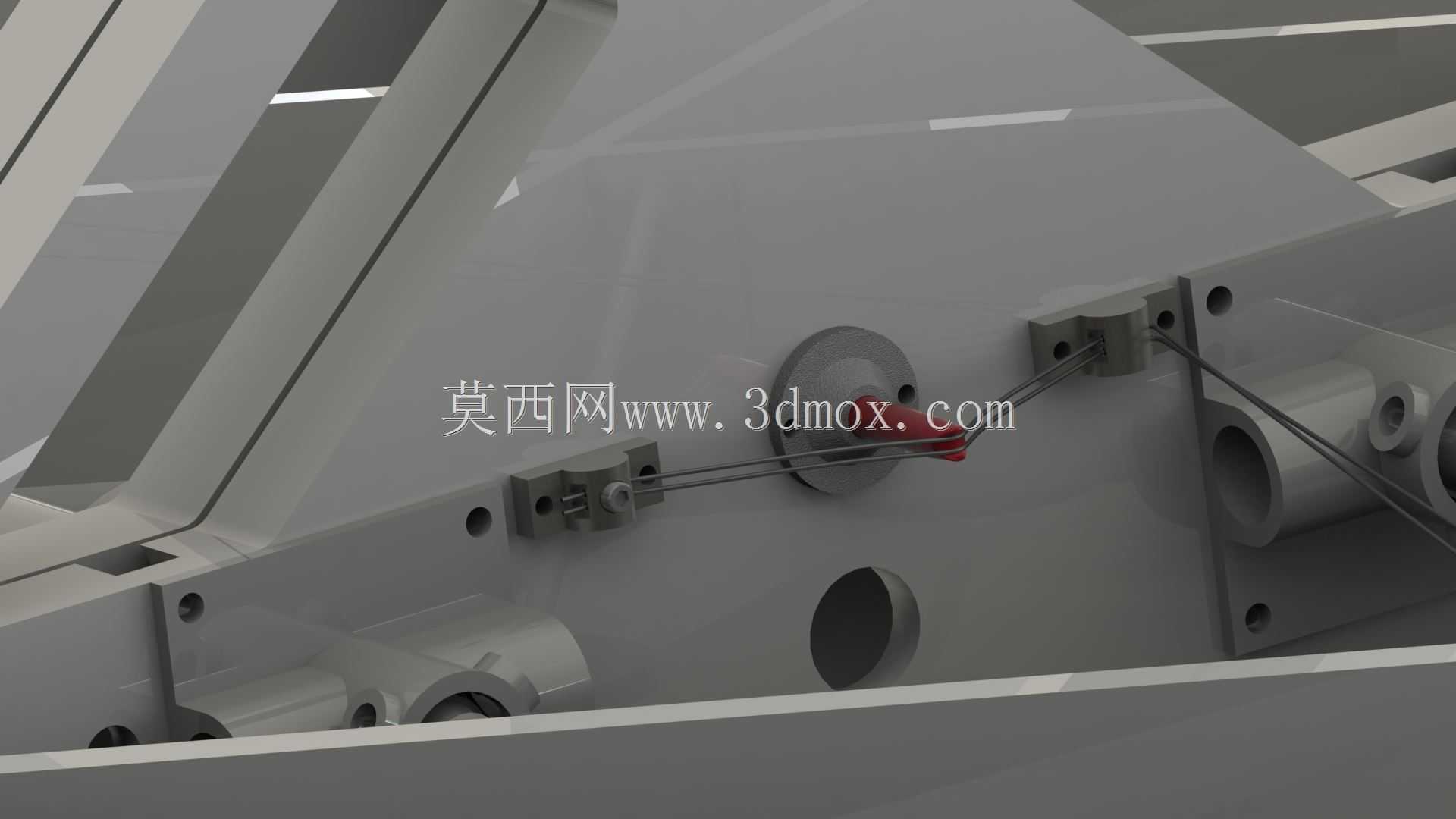

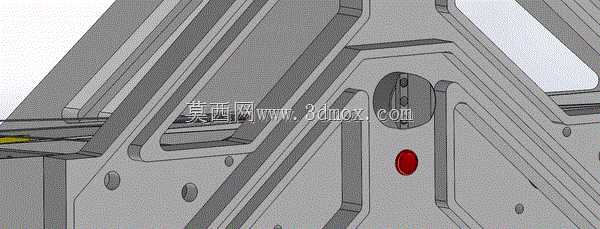

　　滑轮组件全部采用内嵌式安装在基板的走线槽内，电缆走线全程都有槽体约束，不会因为机构振动出现电缆脱槽、卡滞的问题，每个定滑轮的转轴都采用自润滑衬套，不需要额外加注润滑脂，能够适应高低温交变、真空这类特殊工况，不会因为润滑脂挥发、凝固出现机构卡滞。锁销组件的触发行程经过精确匹配，当牵拉电缆开始动作时，首先触发第一组锁销缩回，释放第一块面板，当电缆牵拉行程达到预设值后，才会触发第二组锁销动作，两组锁销的动作间隔完全由电缆的走线长度差决定，不需要额外设置时序控制元件，从根源上避免了电控信号延迟、驱动不同步带来的解锁故障。

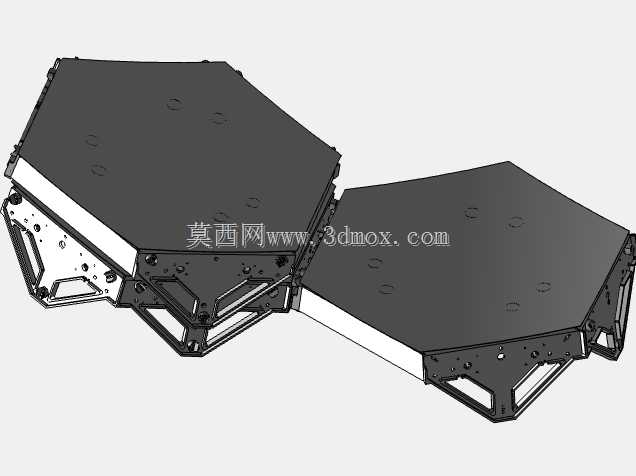

　　在安装边界上，整套机构的外轮廓完全贴合安装基板的八边形外形，没有向外突出的结构部件，所有运动部件的运动行程都在基板轮廓范围内，安装时不需要额外预留周边的运动避让空间，能够最大化利用舱段内部的安装空间，相邻两套机构可以紧贴安装，不会出现运动干涉。电缆的张紧度可以通过端部的调节螺钉进行微调，装配时不需要专用工装，只需要按照标记的行程位置调整螺钉伸出量，就能保证锁销的触发行程符合设计要求，后期维护时也可以直接在安装位完成张紧度调整，不需要整体拆解机构。

　　实际工况验证中，这套机构能够在规定的牵拉行程内完成全部锁销的顺序缩回，解锁力波动范围控制在很小的区间内，不会出现解锁力突增、突降的情况，对驱动源的输出力要求更低，能够进一步降低配套驱动部件的选型规格，实现整套系统的轻量化。锁销的复位采用内置的复位弹簧，当牵拉动力撤销后，锁销能够自动复位到锁定位置，方便机构的重复测试与装配调试，不需要手动逐个复位锁销，能够大幅提升装配与测试的效率。整套机构的所有棱角位置都做了倒圆角处理，不会出现锐边切割电缆的问题，电缆采用高柔性的耐磨不锈钢编织缆绳，反复牵拉上万次也不会出现断丝、伸长量超标的问题，能够满足长寿命使用的要求。
