Adafruit原型扩展板排针载板结构设计

　　在嵌入式开发、开源硬件原型验证的实际工程场景中，这类扩展载板是连接核心主控板与外接功能模块的核心转接部件，日常做功能验证、小批量样机试制时，工程师往往需要在主控板上外接各类传感器、通信模块、驱动单元，若直接在主控板排针上飞线或者叠接模块，很容易出现引脚错位、接触不良、结构干涉的问题，这类原型载板的作用就是提供统一的引脚转接与安装基准，让外接模块可以稳定固定在主控板上方，同时保证所有引脚的电气连接可靠。

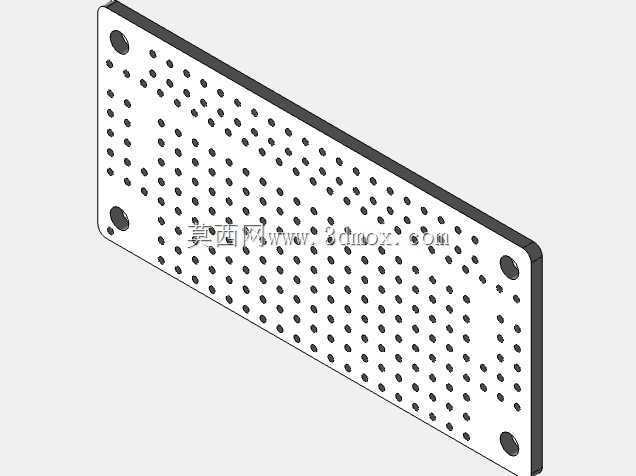

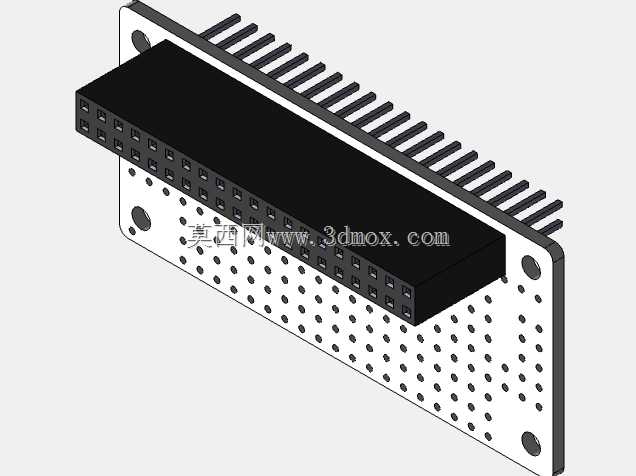

　　从结构设计层面看，这款载板采用了双层结构设计，下层是带密集安装孔的绝缘基板，基板上的通孔按照标准2.54mm排针间距排布，既可以兼容直插排针的焊接固定，也能通过铜柱支撑实现不同高度的模块安装，基板边缘预留的四个定位孔对应主流开发板的安装孔位，安装时可以直接用M2.5铜柱将载板固定在主控板上方，不需要额外做打孔加工，安装边界完全匹配Adafruit系列开发板的外形尺寸，不会超出主控板的轮廓范围，避免在紧凑的设备壳体内出现干涉。上层的黑色排针座采用双排直插结构，引脚定义完全对应主控板的GPIO引脚排布，排针的插合深度做了限位设计，插合后不会出现过压损坏主控板焊盘的问题，排针的针脚采用镀金处理，反复插拔也不会出现接触电阻过大的情况，满足原型开发阶段频繁更换模块的使用需求。

　　设计过程中首先要确认的是引脚间距的公差控制，2.54mm排针的孔位公差需要控制在±0.05mm以内，否则会出现排针插不进去或者插合后松动的问题，基板上的密集通孔除了满足排针焊接需求，也兼顾了轻量化设计，在保证基板结构强度的前提下减少材料用量，同时也能提升载板的散热能力，当外接大电流模块时，基板上的通孔可以形成空气对流通道，带走模块工作产生的热量。排针座的高度选择经过实际场景验证，既保证下方有足够的空间容纳主控板上的 tallest 元件，比如电容、USB接口等，不会出现压碰元件的问题，也不会因为高度过高导致整体结构重心偏高，在移动或者震动场景下出现接插件松脱的情况。

　　实际使用时，这款载板可以适配绝大多数符合标准排针定义的外接模块，比如传感器模块、LCD显示屏、电机驱动板、无线通信模块等，不需要额外做引脚转接，直接将模块插在载板对应的排针位置即可完成电气连接，基板上预留的多余孔位也可以根据需求焊接额外的接插件或者固定座，满足定制化的原型开发需求。在工业样机试制场景中，这类载板还可以作为临时的接线端子板，将主控板的引脚引出到接线端子上，方便外接工业传感器、执行器的接线调试，不需要反复焊接主控板的引脚，保护主控板的焊盘不会因为反复焊接脱落。

　　结构建模过程中，需要重点还原排针的实际尺寸与安装位置，每一个排针的位置都要和实际引脚定义一一对应，不能出现错位，基板的厚度、定位孔的大小与位置都要严格按照实际安装尺寸建模，保证模型导出后可以直接用于3D打印定制外壳或者安装治具，排针座的倒角、卡槽结构也要准确还原，方便在做结构装配验证时检查是否和周边部件存在干涉。另外载板边缘的圆角处理也做了还原，避免尖锐边角在安装时划伤导线或者操作人员的手，基板表面的丝印层位置在建模时也预留了对应的位置，方便后续生产时添加引脚标识，提升实际使用时的接线效率。
