镂空多管星形圣诞装饰摆件结构设计

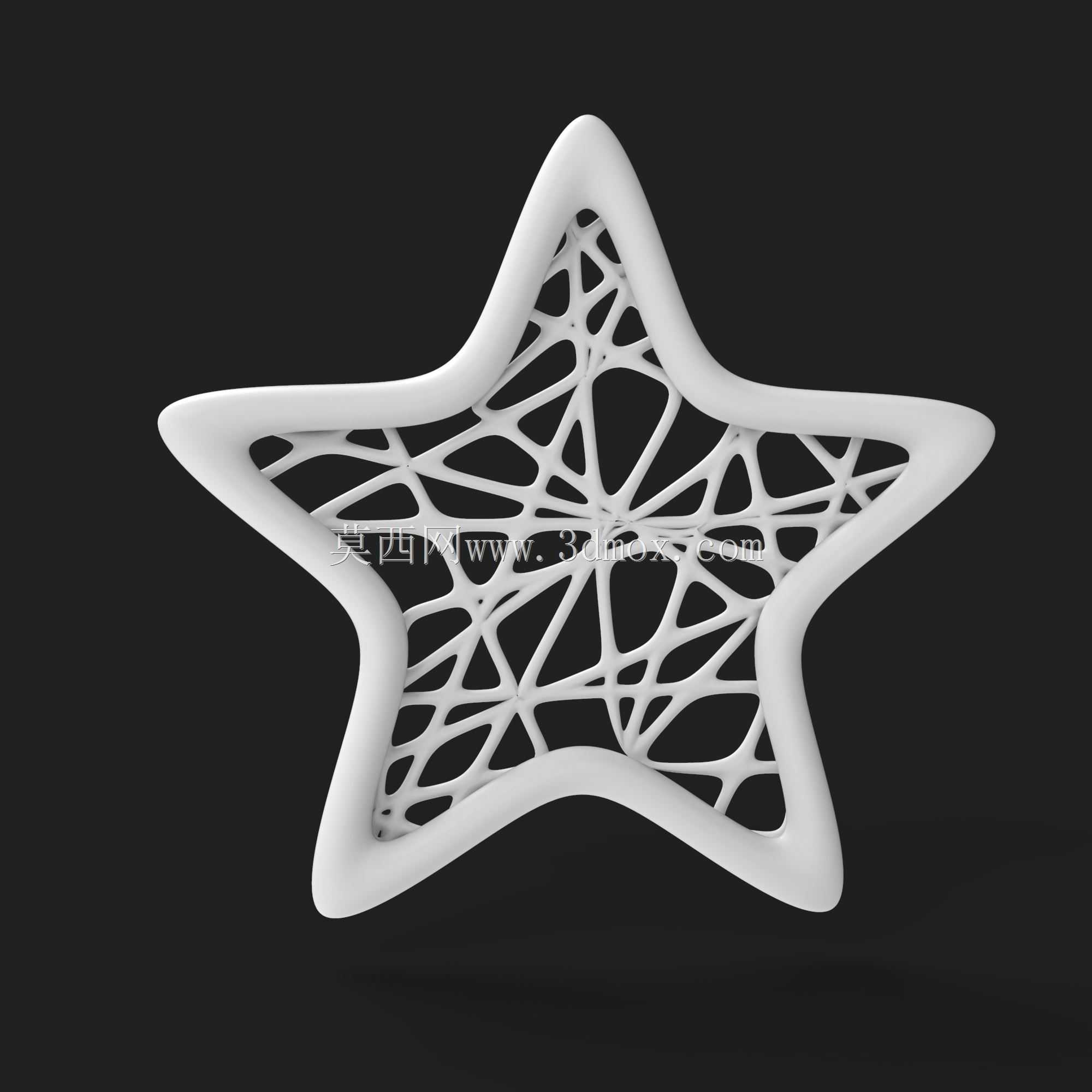

　　这款镂空星形装饰件的结构设计，最初是面向节日场景的商用陈列与家庭软装需求开发，在商场中庭吊饰、橱窗布景、圣诞主题美陈、家居桌面摆件、圣诞树挂饰等场景中都能适配，区别于传统实心注塑装饰件，其镂空多管的结构在降低整体重量的同时，能让光线穿透结构间隙形成错落的光影效果，配合内置灯串使用时可呈现更有层次的视觉观感，也能减少材料消耗，适配小批量定制化的生产需求。从结构设计逻辑来看，整体采用正五角星的外轮廓基准，外边缘做了R3的圆角过渡处理，避免尖锐边角在安装、悬挂过程中造成划伤，也能降低打印或注塑生产时的应力集中问题，外轮廓的管体直径统一为6mm，保证整体结构的刚度一致性，不会出现局部过细易断裂、过粗显得笨重的问题。

　　内部的镂空网格采用随机化的多管交织结构，所有管体的连接节点都做了平滑过渡处理，不存在锐角交接的结构，一方面是避免生产过程中出现支撑难以去除、边角缺料的问题，另一方面也能保证整体结构的力学性能，在受到轻微挤压、碰撞时，力可以沿着交织的管体分散传递，不会出现局部断裂的情况。在安装边界的设计上，星形最上方的尖角位置预留了直径2mm的隐形穿线孔，孔位做了沉头处理，悬挂时挂绳不会外露影响整体观感，穿线孔的位置经过重心校核，悬挂时整个星形件可以保持水平状态，不会出现倾斜歪扭的情况；如果作为桌面摆件使用，底部的两个尖角做了平面切边处理，切边宽度为4mm，放置在平面上时可以保证稳定支撑，不需要额外配置底座，切边位置与整体外轮廓平滑衔接，不会破坏星形的整体视觉效果。从实际使用的适配性来看，整体外轮廓的外接圆直径可根据使用场景做参数化调整，作为圣诞树挂饰时可缩放至80-120mm尺寸，重量控制在15g以内，不会对圣诞树枝条造成过大负载；作为橱窗吊饰使用时可放大至300-500mm尺寸，此时内部管体直径同步缩放至8-10mm，保证大尺寸下的结构刚度，吊装时配合顶部的三个辅助挂点（隐藏在背部的管体交接处），可以保证大尺寸件吊装时的平整度，不会出现中部下垂变形的问题。

　　设计过程中针对增材制造的工艺特性做了专门优化，所有管体的最小壁厚不低于1.2mm，悬空位置的倾斜角度均大于45度，打印时不需要添加额外的内部支撑，仅需在底部添加少量易剥离的平台支撑即可，大幅降低后处理的工作量；如果采用注塑工艺生产，整个结构的拔模斜度统一设置为1.5度，所有内部筋位的交接处都做了R1的圆角，避免注塑时出现困气、缩痕的问题，浇口位置设置在背部的中心节点处，成型后浇口痕迹隐藏在背部，不会影响正面的装饰效果。

　　从结构的功能性拓展来看，内部的交织管腔是连通的，可以在管体内穿入细径的LED灯线，灯线的出线口隐藏在顶部的穿线孔位置，点亮后光线可以沿着管体的漫反射效果均匀透出，不会出现局部亮斑，相比传统的外贴灯串装饰，整体更加简洁美观；同时镂空的结构也方便在管体上缠绕细的装饰彩带、金属丝等配件，适配不同风格的装饰需求，不需要额外做结构修改。在尺寸校核方面，整个星形件的最大厚度为12mm，不管是采用FDM3D打印、光固化3D打印还是注塑生产，都属于易成型的厚度范围，不会出现壁厚过大导致的打印翘曲、注塑缩坑等问题；所有的管体连接位置都做了壁厚均匀化处理，相邻管体的交接处壁厚差不超过0.3mm，避免生产过程中因为冷却速率不一致导致的变形问题。针对户外使用的场景，结构设计时也考虑了风阻问题，镂空的网格结构可以让气流顺利穿过，相比实心的装饰件，风阻降低60%以上，户外悬挂时不会因为风力过大出现掉落、摆动幅度过大的问题，同时管体的外表面做了圆弧过渡，不容易积灰，雨水可以顺着圆弧表面自然流下，减少户外使用时的清洁维护工作量。
