适配140mm线轴的可调节支架适配组件

　　在桌面级FDM3D打印的日常作业场景中，耗材线轴的放置顺畅度直接影响打印过程的送料稳定性，不少入门级机型原配的线轴支架仅能适配特定直径的原厂耗材，遇到第三方140mm规格的大卷耗材时，常出现转动卡滞、阻尼不均的问题，轻则导致送料打滑出现打印层纹，重则拉扯耗材造成断料停机。这套适配组件就是针对可调节线轴支架的扩展需求开发，专门解决140mm直径线轴的兼容安装问题。

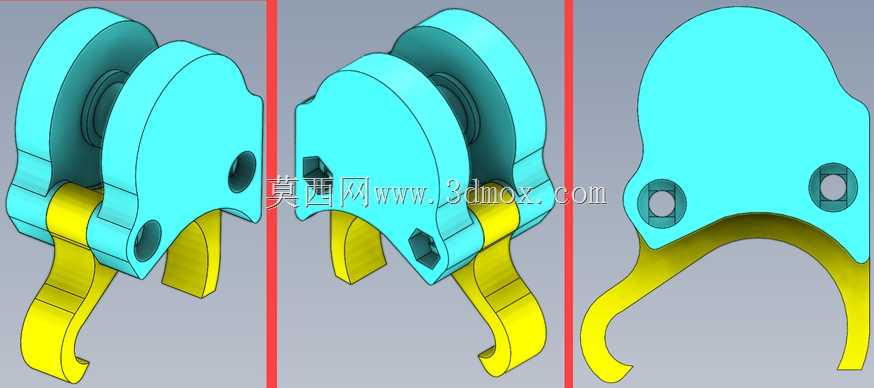

　　从实际安装边界来看，整套组件的核心安装基准是原可调节支架的固定位，不需要对原有支架做打孔、切削等二次加工，所有零件的安装孔位都对应原支架的预留安装点，两个分体式轴承座分别卡接在支架的两侧支撑臂上，中心部分的承托结构横跨在两个轴承座之间，形成对耗材卷内圈的稳定支撑。整套组件装配完成后，支撑的线轴转动轴线与原有支架的转动轴线完全重合，不会出现偏心晃动的问题，适配的线轴宽度范围覆盖常规1kg装PLA、PETG耗材的标准宽度，不会出现线轴轴向窜动的情况。

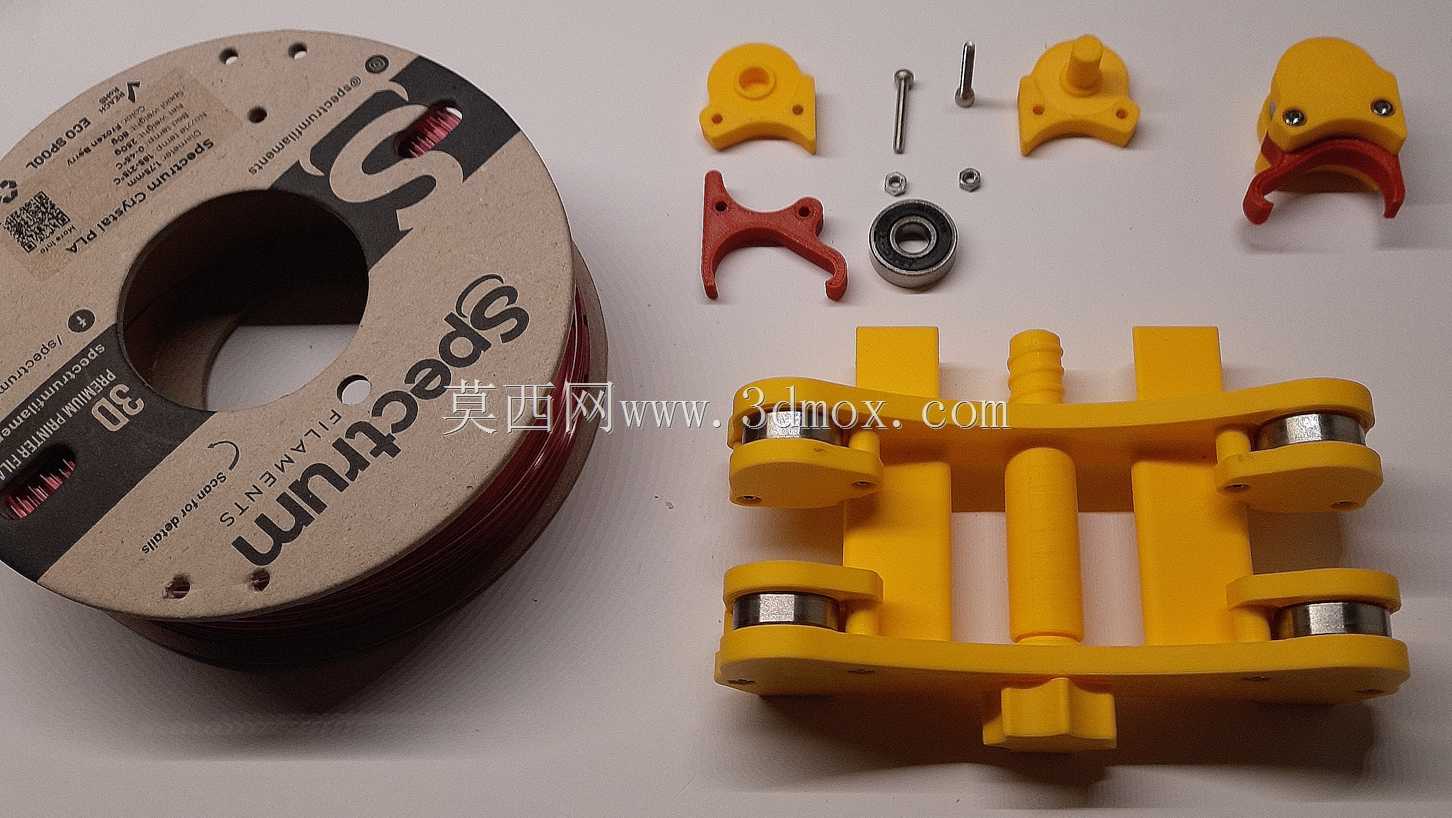

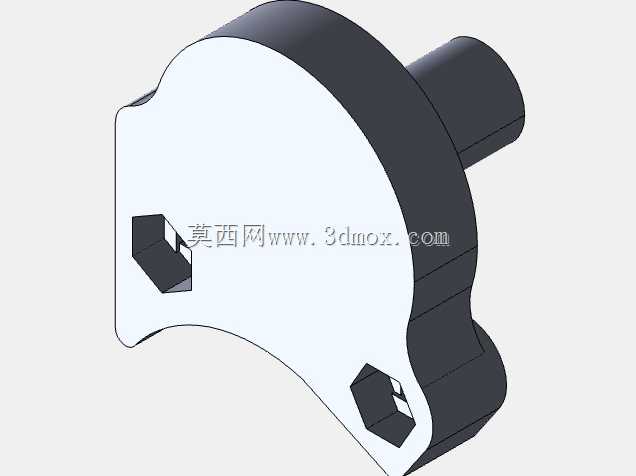

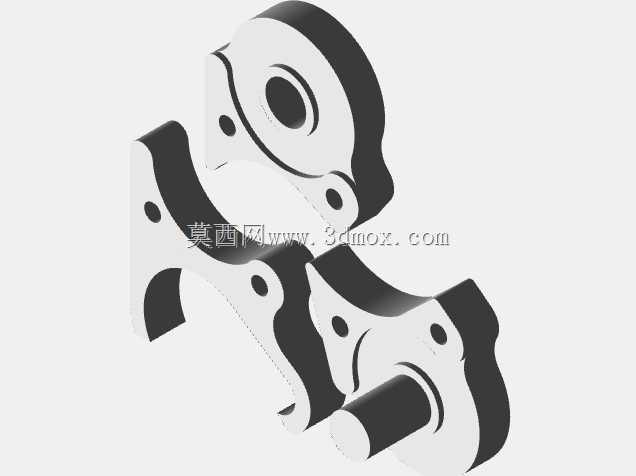

　　功能设计上，这套组件没有采用额外的阻尼调节结构，而是靠两个608滚珠轴承的低转动阻力实现线轴的顺畅转动，轴承规格为8x22x7，是桌面3D打印领域最通用的轴承型号，后期维护更换成本极低。配套的紧固件包含M3x25螺钉与配套M3螺母，所有连接位置都做了沉孔设计，螺钉安装后不会突出零件表面，避免转动过程中刮蹭线轴侧壁。可打印的零件分为轴承座左、轴承座右、中心承托分件三个部分，拆分式的设计既降低了单个零件的打印尺寸要求，普通桌面级打印机220x220的成型尺寸就能完整打印所有零件，也方便后期单个零件损坏时单独更换，不需要整体重印整套组件。

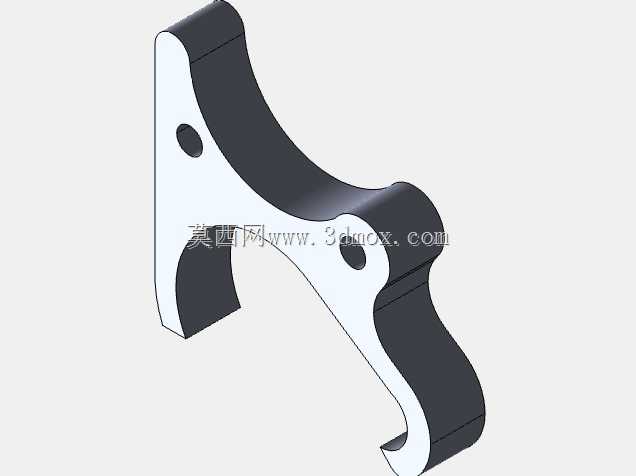

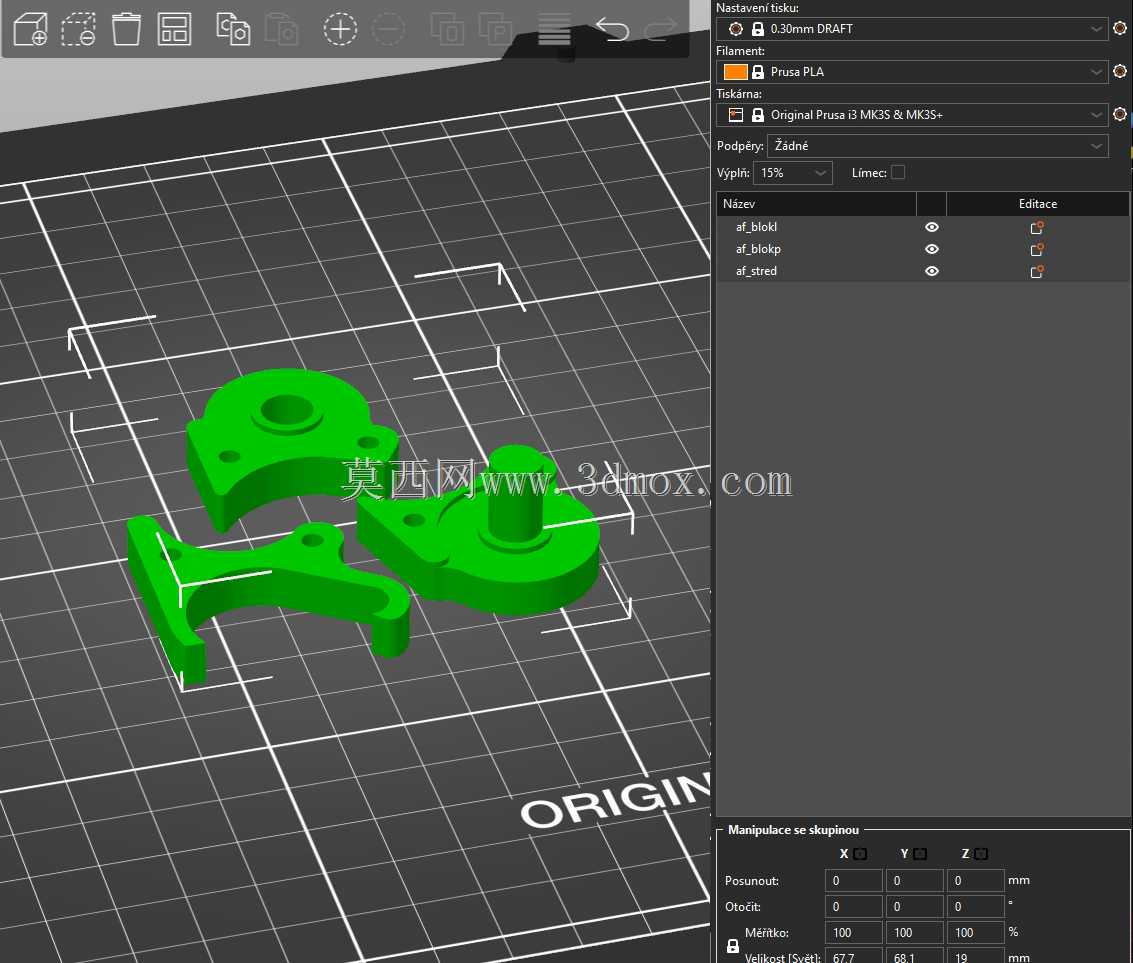

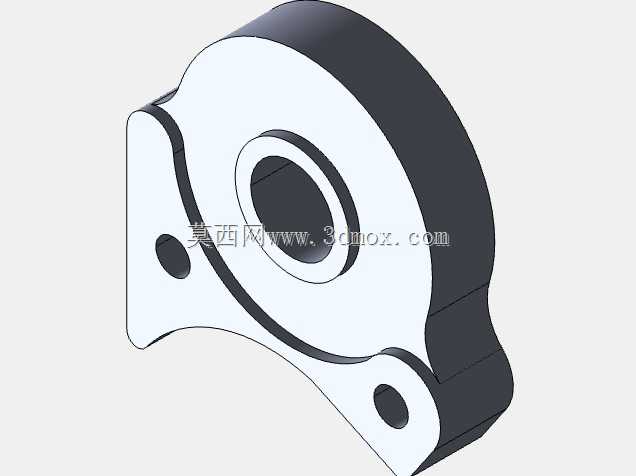

　　设计过程中充分考虑了3D打印的工艺特性，所有零件的打印层厚推荐0.3mm，填充率设置15%就能满足日常使用的强度要求，适配PLA、PETG两种最常用的打印耗材，不需要使用高强度的工程耗材就能达到足够的结构强度。零件的所有受力位置都做了圆角过渡，避免打印过程中出现应力集中导致的层间开裂，安装轴承的位置预留了0.2mm的安装过盈量，不需要额外胶水就能把轴承牢牢固定在轴承座内，同时也方便后期轴承磨损后敲出更换。中心承托部分的弧度完全匹配140mm线轴的内圈直径，接触位置做了窄边凸起设计，减少与线轴内圈的接触面积，进一步降低转动阻力，避免线轴转动时出现粘滞卡顿。

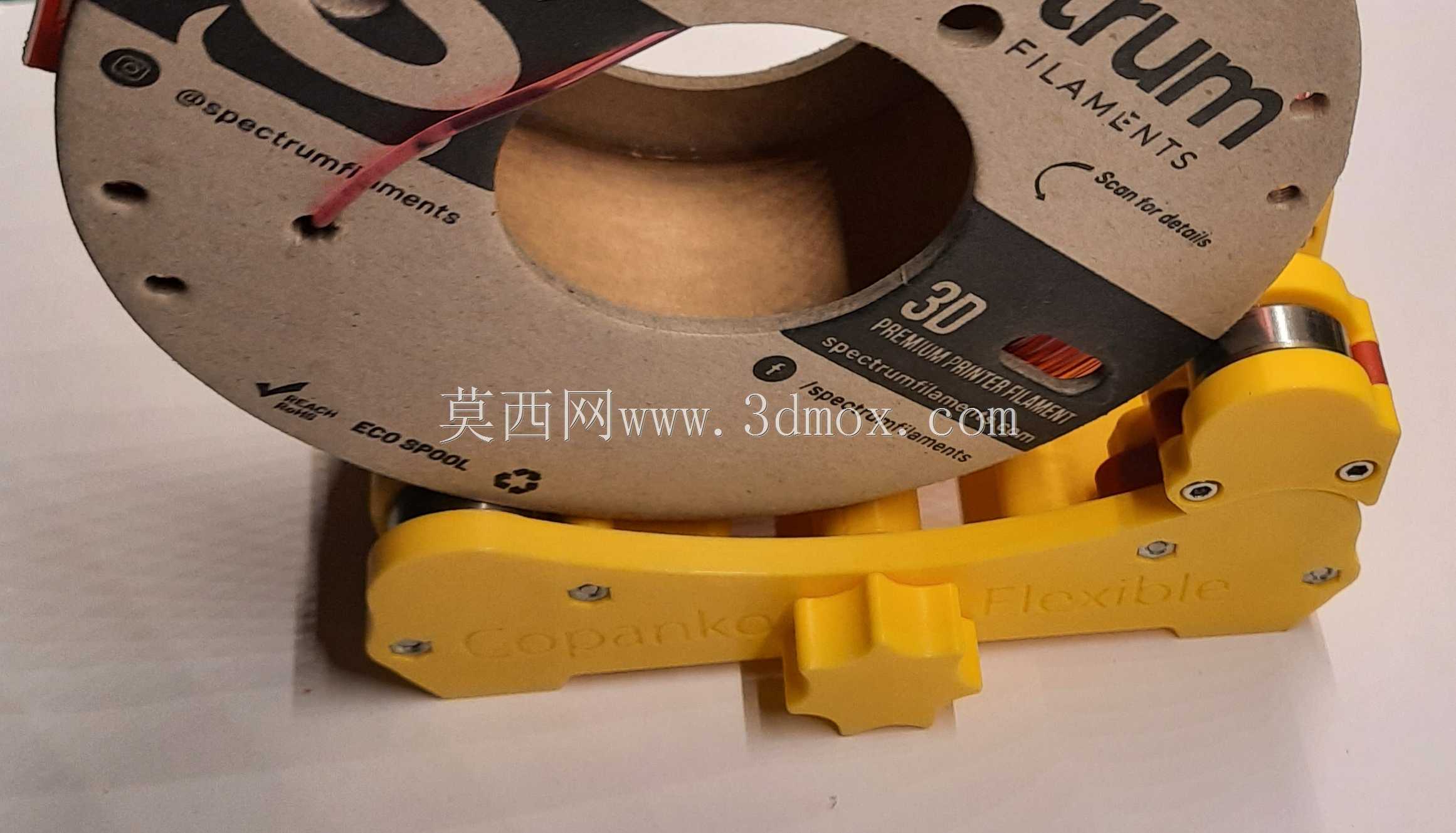

　　实际使用场景中，这套适配组件除了适配Prusa Mini机型的柔性线轴支架外，只要是支撑臂间距匹配的通用可调节线轴支架都能通用，不管是打印机自带的顶部支架，还是桌面独立式的耗材架，都能通过这套组件扩展支持140mm规格的大卷耗材。相比市面上售卖的成品金属线轴支架，这套3D打印的适配组件成本极低，只需要消耗少量打印耗材和几个标准紧固件就能实现相同的功能，而且可以根据自己的实际使用需求微调零件尺寸，比如遇到特殊宽度的线轴时，只需要修改中心承托部分的长度就能快速适配，不需要重新开模制作，非常适合3D打印爱好者根据自身设备情况做个性化调整。

　　从结构可靠性来看，整套组件的受力路径非常清晰，线轴的重量通过中心承托结构传递到两侧的轴承座，再通过轴承座传递到原有支架的支撑臂上，所有受力位置都没有薄壁悬臂结构，长期使用不会出现形变下垂的问题。转动部分的轴承完全藏在轴承座内部，打印过程中产生的耗材碎屑不会落到轴承滚道内，减少了轴承卡滞的概率，日常维护只需要定期擦去表面的浮尘就能保持顺畅转动。线轴两侧的限位结构刚好卡在140mm线轴的两侧挡边位置，不会出现线轴转动过程中偏移脱落的问题，即使是打印机快速回抽时产生的拉扯力，也不会导致线轴从支架上脱出。
