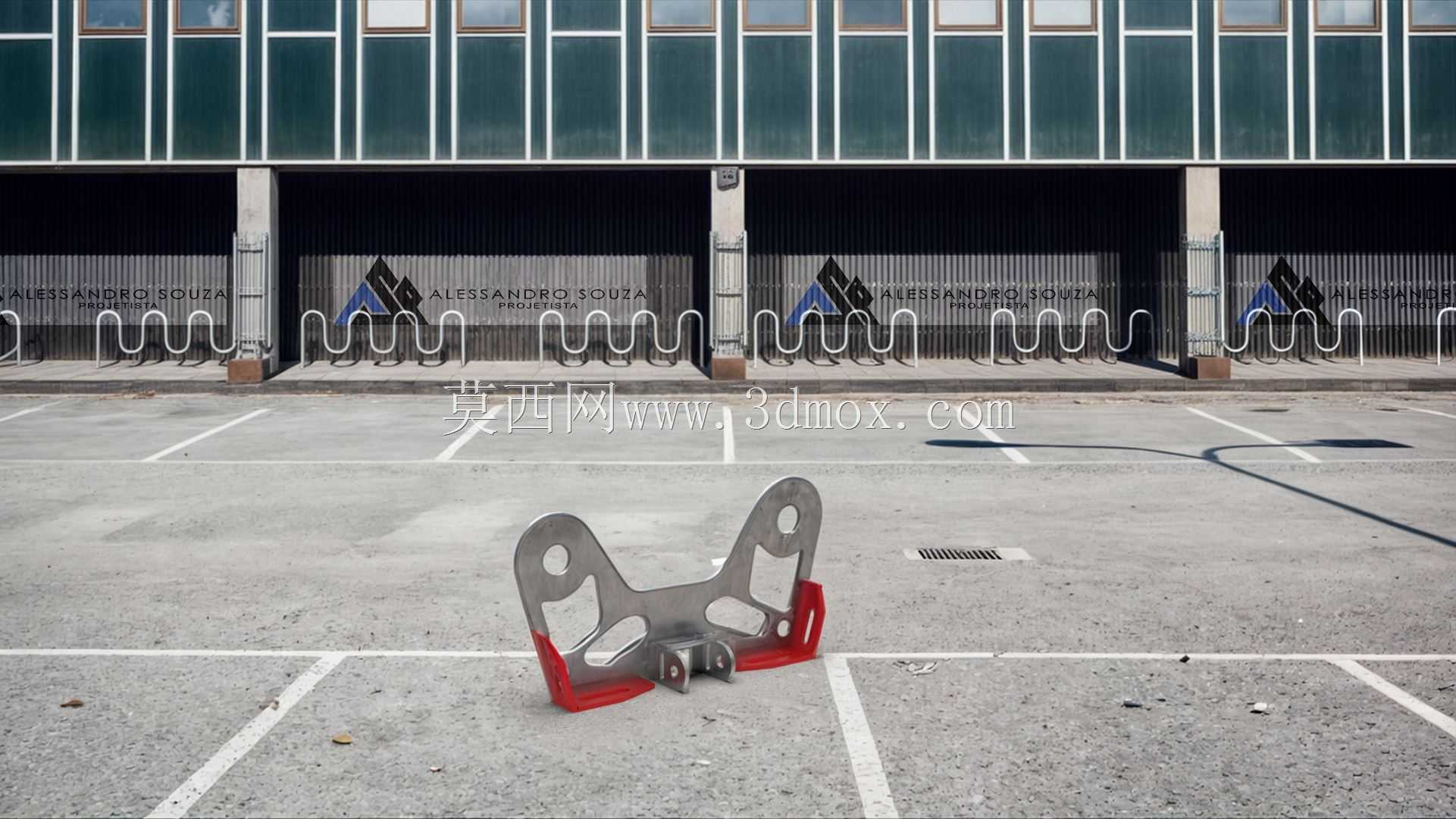

摩托车电机安装固定金属支架结构

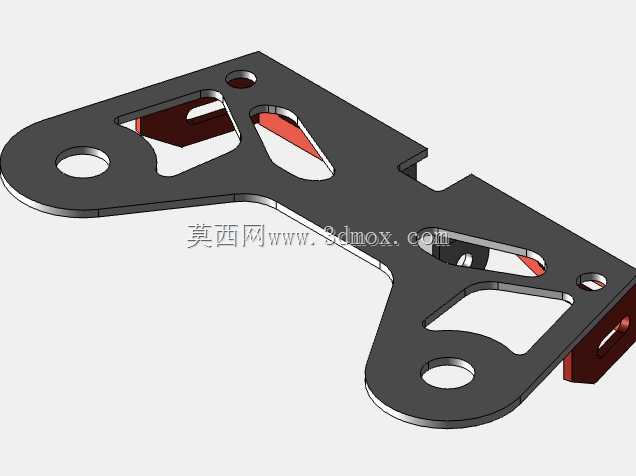

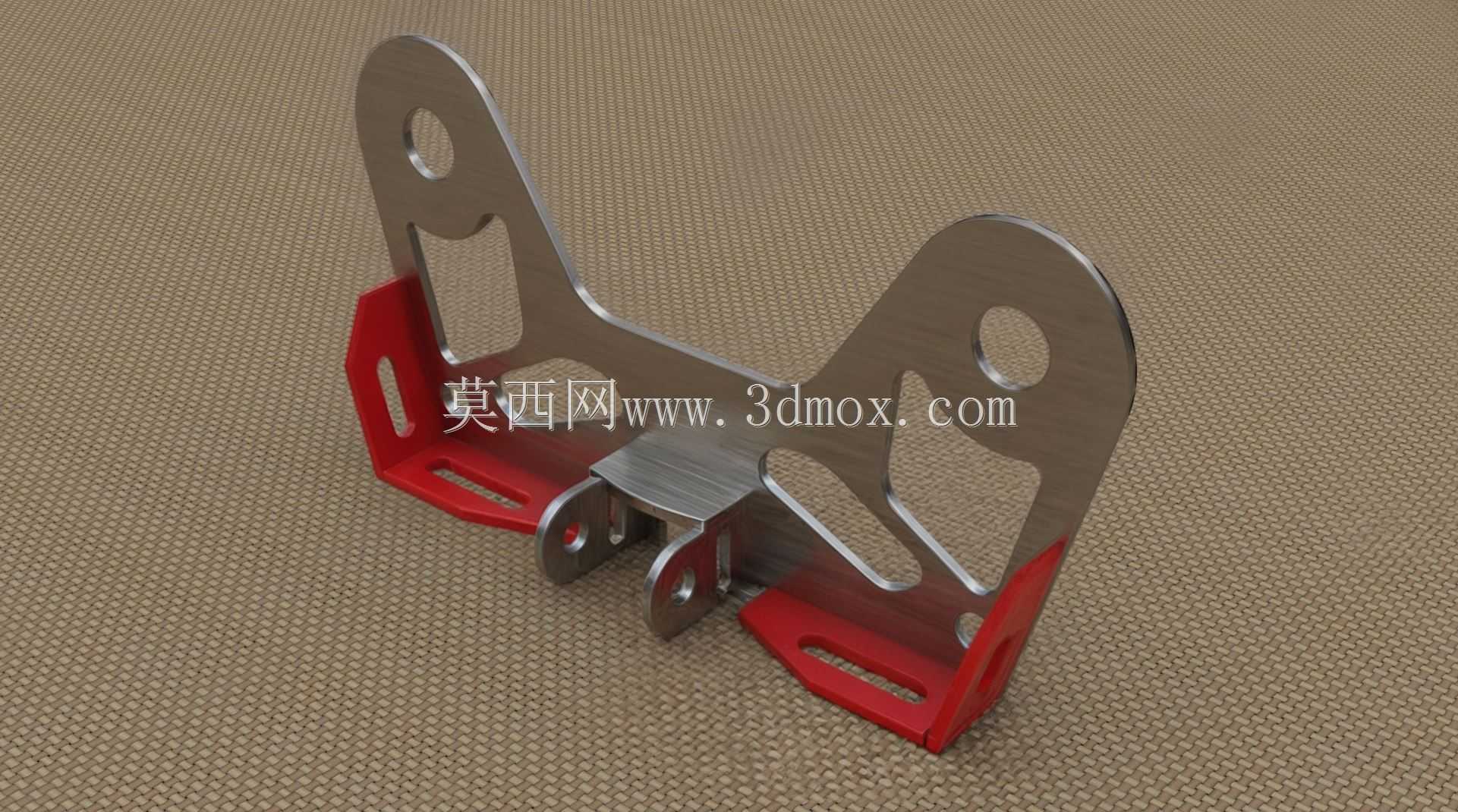

　　这款金属支架主要应用于两轮摩托车前部动力单元的安装固定场景，具体承担电机与车架主体之间的连接承载作用，在整车运行过程中需要持续承受电机运转带来的振动载荷、路面颠簸传递的冲击载荷，同时还要兼顾安装位的对位精度，避免电机运行过程中出现位移偏斜，影响传动系统的啮合稳定性。从结构设计来看，支架主体采用一体化冲压折弯成型工艺，整体为对称式异形轮廓，没有多余的拼接焊缝，从根源上减少了应力集中的薄弱点位，主体板材厚度经过载荷校核，在满足承重要求的前提下做了多处镂空减重处理，镂空区域的轮廓全部采用大圆弧过渡，避免直角切口带来的应力开裂风险，适配摩托车轻量化的设计需求。

　　支架上部的两个大尺寸圆孔为车架主连接位，孔位边缘做了翻边强化处理，能够提升孔位的抗挤压强度，安装时配合橡胶减震衬套使用，可有效过滤电机运转传递到车架的高频振动，提升骑行过程中的舒适感，同时避免长期振动导致连接螺栓出现松动脱落的问题。下部的两个同轴铰接孔为电机安装定位位，孔位的同轴度公差控制在0.1mm以内，能够保证电机安装后输出轴的中心高与设计值完全匹配，不会出现传动带偏磨、齿轮啮合错位的问题，铰接位的板材做了局部加厚凸台处理，提升铰接位置的抗剪切强度，应对电机启停瞬间的扭矩冲击。

　　两侧向下延伸的红色护板为折弯成型的防护结构，一方面可以遮挡电机侧面的接线部位，避免行驶过程中卷起的砂石飞溅撞击电机接线端子造成线路破损，另一方面护板上开设的长条形安装孔位可用于固定电机的线束卡扣，规整走线布局，避免线路晃动与周边金属部件发生摩擦破损。从安装边界来看，支架整体的横向安装跨度适配常规跨骑摩托车前部车架的安装孔距，纵向高度预留了足够的电机散热间隙，不会遮挡电机外壳的散热鳍片，保证电机长时间高负荷运行时的热量能够正常散出，避免过热退磁问题。

　　设计过程中充分考虑了装配工艺性，所有安装孔位的入口端都做了倒角导向处理，装配时螺栓可以顺畅导入孔位，不需要额外的对位调整，能够提升整车装配线的作业效率；支架的边缘全部做了钝化毛边处理，不会出现锐边割伤装配人员手部的问题，也避免长期使用过程中锐边割破周边的线束护套。在受力路径设计上，支架的主承载筋条沿着载荷传递方向布置，从上部车架连接位到下部电机安装位的力传递路径没有突兀的转角，能够将路面冲击和电机振动的载荷均匀分散到整个支架板面，不会出现局部应力过载导致的支架断裂问题，经过反复的载荷仿真验证，在三倍额定冲击载荷下支架的最大变形量小于0.2mm，完全满足整车的使用寿命要求。两侧的防护护板与主体支架采用铆接方式固定，连接强度高，不会因为长期振动出现松脱，护板表面做了喷塑处理，耐候性强，能够应对雨天行驶、路面盐碱腐蚀等复杂使用环境，长期使用不会出现锈蚀脱落的问题。
