快开式圆形杠杆夹钳结构设计

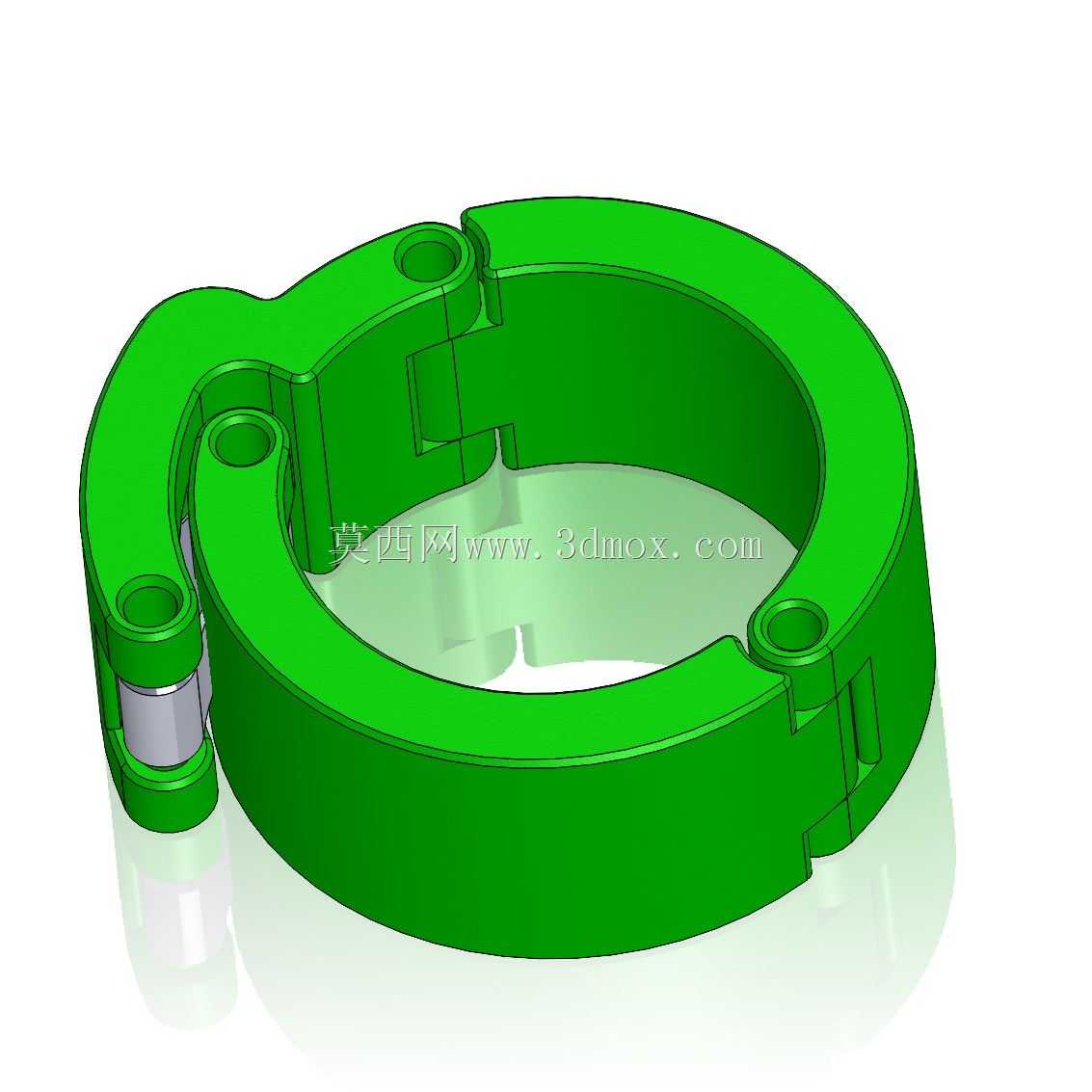

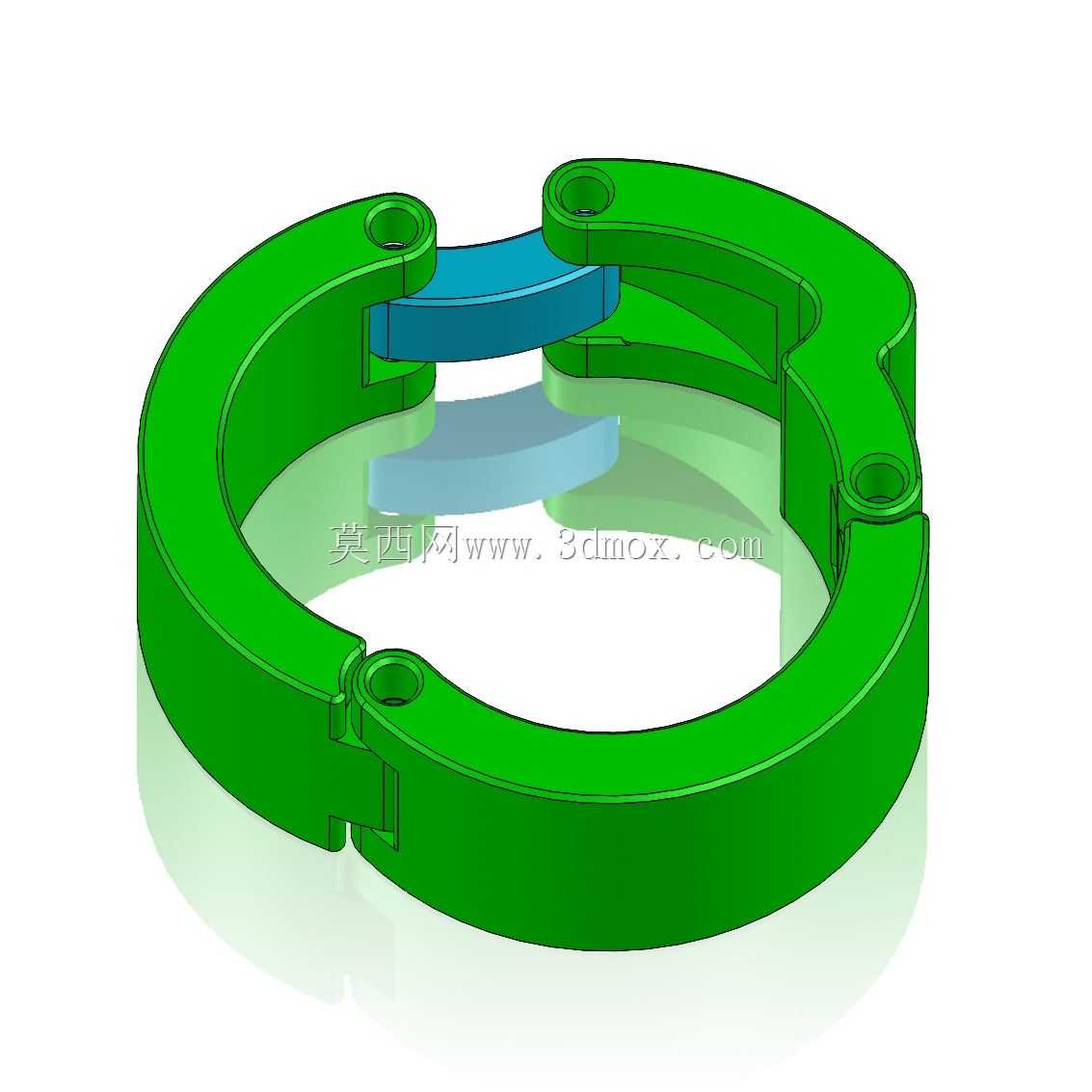

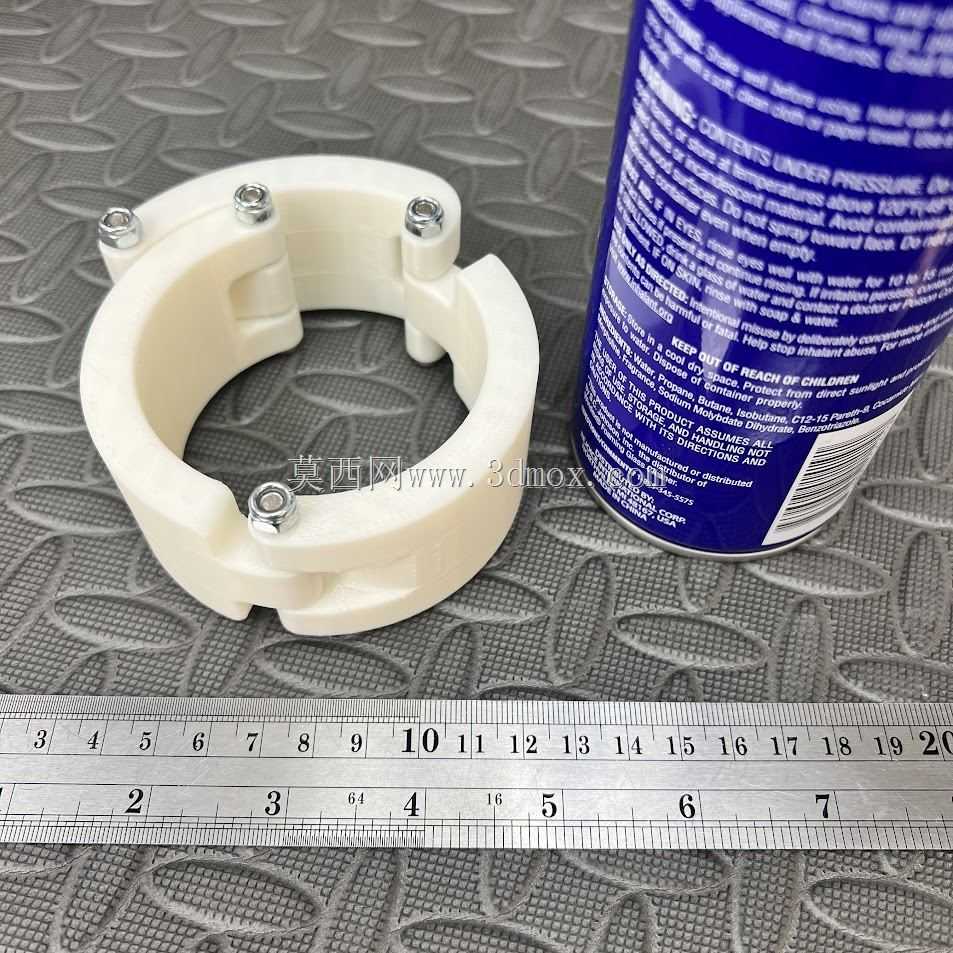

　　这款快开式圆形杠杆夹钳，核心应用场景集中在需要频繁拆装的圆形管件、罐体类部件的快速抱紧固定场景，最早的设计需求来自喷涂作业工位的漆罐临时固定——作业过程中需要频繁更换漆罐、调整漆罐角度，传统螺栓锁紧的管夹拆装效率极低，反复拧动螺栓还容易造成螺纹滑牙，在高频率换产的喷涂工位，这类快开夹具能大幅减少工位辅助操作时间。从结构功能来看，夹钳采用分体式C型对开结构，两个半环主体通过侧边的铰接结构连接，另一侧设置杠杆式锁紧卡扣，无需额外工具，手动扳动杠杆即可完成锁紧与释放动作，相比传统螺纹锁紧结构，单步操作就能达到预设抱紧力，操作行程短，锁紧到位后有明确的触感反馈，能避免操作人员锁紧不到位造成的工件脱落问题。

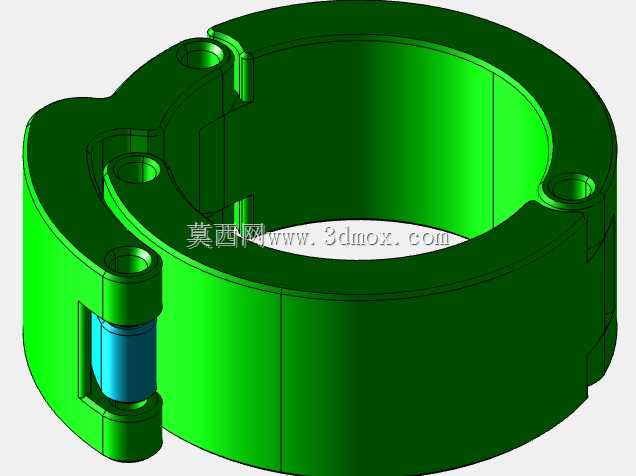

　　设计过程中，首先围绕目标抱紧对象的外径做了适配，初始版本针对常规喷涂漆罐的外径做了公差匹配，抱紧面做了整圈贴合设计，相比局部顶紧的夹具，整圈抱紧的结构不会在薄壁罐体表面造成局部压痕，也能避免罐体受局部应力产生变形。铰接位置采用销轴连接，销轴与孔位之间预留了合理的转动间隙，避免长期使用后积漆、积尘造成铰接卡滞，锁紧端的杠杆结构做了力臂优化，手动扳动时的操作力控制在普通人单手可轻松操作的范围内，锁紧后杠杆能形成自锁角度，不会因为设备振动、工件轻微晃动出现松脱。从安装边界来看，夹钳本身为环形结构，径向厚度控制在合理范围，不会占用过多安装空间，轴向宽度根据抱紧力需求做了匹配，宽度过小会造成抱紧压强过大损伤工件表面，宽度过大则会增加不必要的材料成本与操作阻力。铰接端的销轴采用可拆卸设计，后期维护时可以快速拆下销轴更换磨损的铰接衬套，无需整体报废夹钳。锁紧端的卡扣接触面做了圆弧过渡，避免长期开合过程中出现应力集中造成卡扣断裂。

　　针对不同的使用场景，夹钳的抱紧内径可以根据目标管件的外径做适配调整，除了漆罐固定，还可以用在临时管路连接、线束集束固定、圆形杆件的快速定位等场景，相比传统喉箍，这款夹钳可以反复开合使用，不会出现喉箍反复拆装后钢带疲劳、锁紧力下降的问题；相比螺栓紧固的对开法兰夹，它的拆装效率提升数倍，不需要借助扳手等工具，徒手就能完成操作。在结构强度设计上，主体承载部位做了加厚处理，铰接位与锁紧位的应力集中区域做了圆角过渡，避免长期交变载荷下出现结构开裂，初始版本迭代过程中，针对旧版本强度不足的问题，在半环的外侧增加了加强筋结构，在不增加整体壁厚的前提下提升了环体的抗变形能力，当抱紧力达到预设值时，环体的变形量控制在弹性范围内，不会出现永久变形导致锁紧失效。

　　紧固件选用标准直径的圆柱销，属于通用标准件，后期更换无需定制非标配件，降低维护成本。夹钳的两个半环在合模状态下，分型面贴合紧密，不会出现错位导致的抱紧圆度偏差，保证整圈抱紧力均匀分布，避免出现局部抱紧力不足导致的工件转动、窜动问题。在实际工位使用中，这类夹钳尤其适合需要频繁更换工件、对装夹效率要求高的作业场景，比如小型圆形工件的加工工位临时固定、检测工位的工件快速装夹、流体管路的快速接驳固定，都能通过这类快开夹钳减少辅助操作时间。需要注意的是，这款夹钳的锁紧力与杠杆的自锁角度、抱紧面的摩擦系数直接相关，如果用于油污较重的工位，可以在抱紧面增加防滑衬垫提升摩擦力，避免工件打滑；如果用于有腐蚀介质的场景，可以更换对应耐腐蚀材质加工主体结构，结构本身不需要做大幅改动，只需要调整材质与抱紧面的衬垫结构就能适配不同的使用环境。
