17毫米规格隔板安装式电缆密封接头

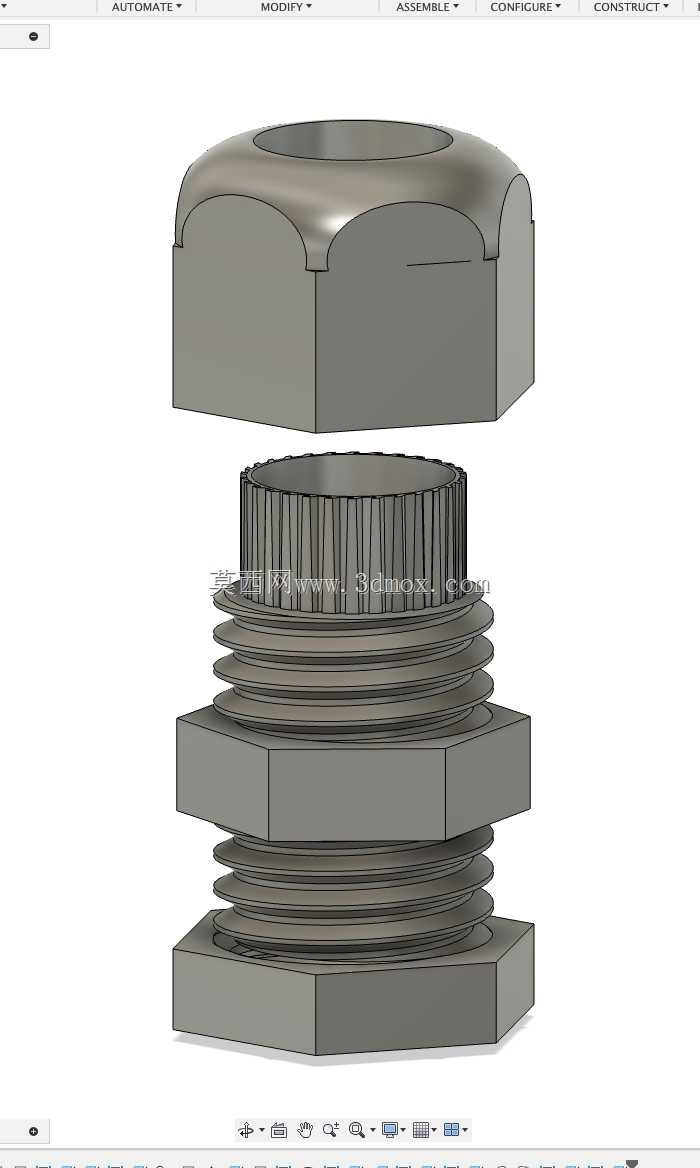

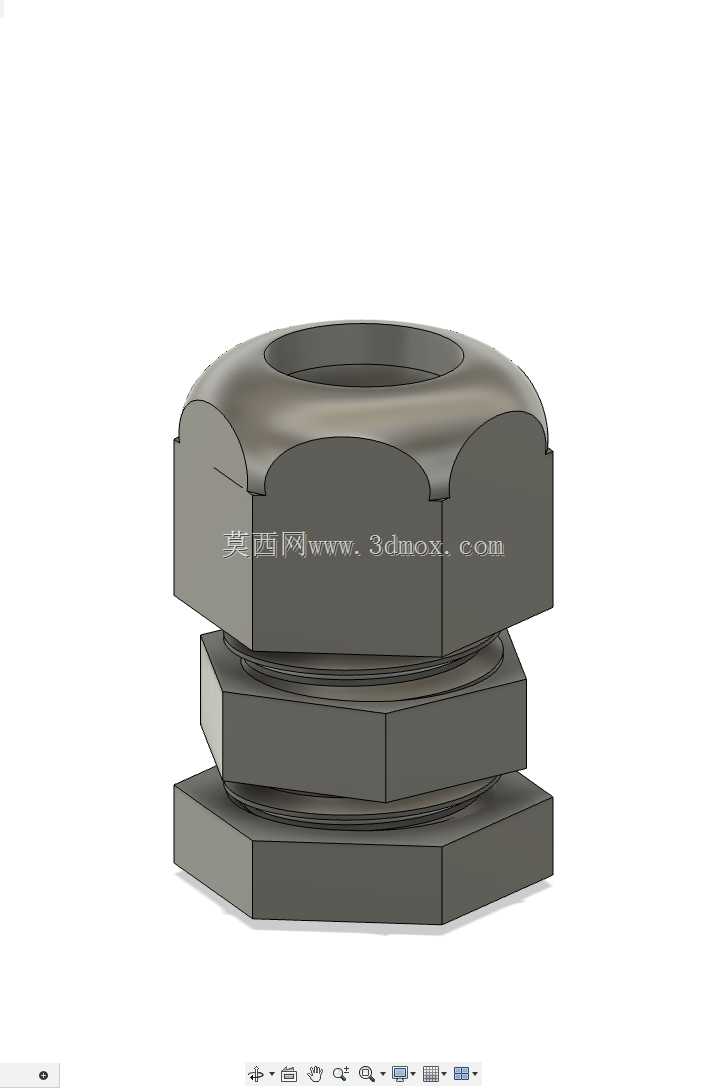

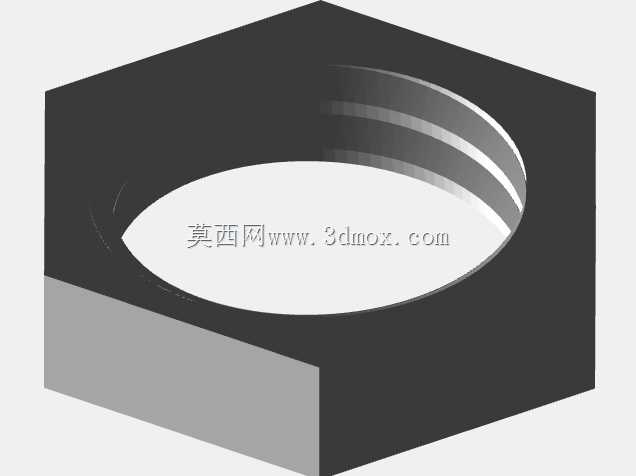

　　在电气柜、户外接线盒、工业控制设备的线缆穿舱场景中，隔板安装式电缆密封接头是保障壳体防护等级、避免线缆拉扯移位的核心连接件，这类零件直接决定了设备在粉尘、喷淋、振动工况下的内部电路可靠性，一旦密封失效或连接松脱，轻则引发电路短路，重则导致整套设备停机。这款密封接头采用六角主体加底部六角锁紧法兰的结构，主体顶部的六角面用于安装时施加扭矩，底部法兰与锁紧螺母配合，可牢牢夹持在不同厚度的安装隔板上，无需额外焊接或粘接固定，适配厚度在1到5毫米之间的金属、塑料隔板，安装时仅需在隔板上开出对应直径的穿线孔，将接头主体从外侧穿入，内侧旋紧锁紧螺母即可完成固定，全程无需特殊工装，单人即可完成装配。

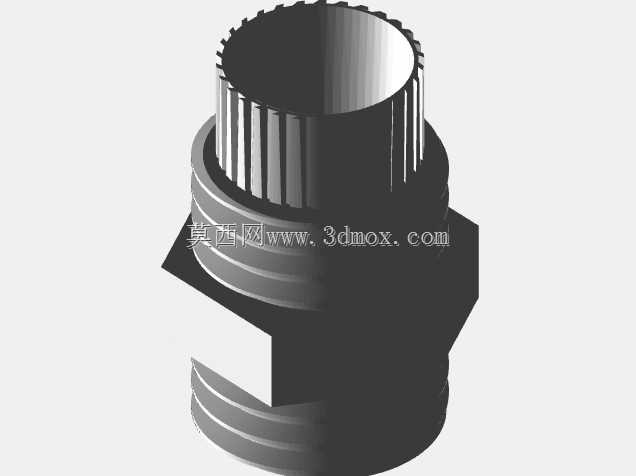

　　设计阶段针对常规电缆接头螺纹配合过紧、3D打印后螺纹咬合不畅的问题做了针对性优化，将外螺纹的最大实体尺寸调整至公称尺寸的99%，既保证了螺纹连接的同轴度，又避免了打印层纹导致的旋合卡滞，即便是采用FDM工艺打印的样件，也能实现顺畅的手动旋合，无需额外攻丝或打磨处理。接头的中心穿线孔可适配直径12到16毫米的圆形电缆，穿入线缆后可通过顶部的压紧螺母挤压内部密封胶圈，实现线缆外被与接头内壁的静密封，防护等级可达IP67，能够满足户外设备、机床电控柜、水处理设备的穿线密封需求。

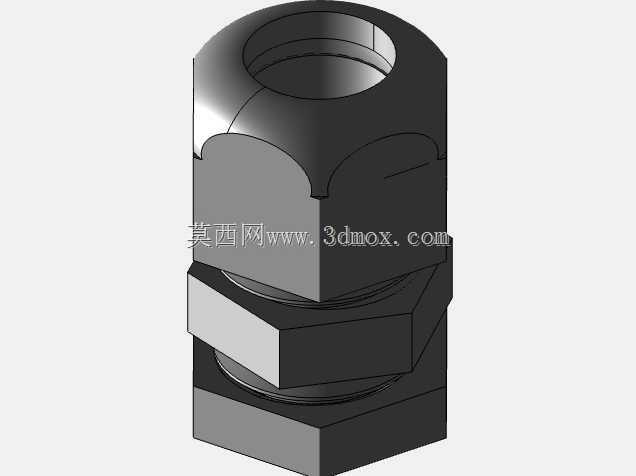

　　从结构受力角度看，上下两处六角结构的对边尺寸做了差异化设计，顶部六角对边尺寸略小于底部锁紧法兰的对边尺寸，安装时可用扳手固定底部法兰，再旋紧顶部压紧螺母，避免整个接头跟转导致的密封胶圈扭曲失效。接头的轴向总高度控制在22毫米，安装后突出隔板外侧的高度仅为14毫米，不会占用过多设备外部空间，适合在紧凑安装空间内使用，比如小型分布式接线盒、壁挂式控制箱这类内部空间局促的场景。

　　实际应用中，这类密封接头除了基础的密封和固定作用，还能起到应力消除的效果，当线缆受到外部拉扯或弯折时，接头的压紧段会夹持住线缆外被，将外力传递到设备壳体上，避免线缆与内部接线端子的连接点受力拉脱，在有振动的设备场景中，比如工程机械、移动设备的接线部位，这种应力消除作用尤为重要，能大幅降低线路故障的概率。设计时还考虑了不同工况的适配性，若采用尼龙材质打印可满足常规绝缘场景需求，采用不锈钢材质加工则可用于防腐蚀、耐高温的特殊工况，整体结构没有复杂的曲面或异形特征，无论是机加工还是3D打印都能快速成型，修改尺寸参数即可适配不同线径的电缆，通用性较强。

　　在安装边界上，需要注意穿线孔的开孔公差控制在±0.2毫米以内，开孔边缘需去除毛刺，避免划伤接头的密封胶圈，旋紧锁紧螺母时扭矩不宜超过15N·m，防止塑料材质的接头出现裂纹或滑牙。如果用于屏蔽电缆的连接，还可在接头内部增加金属屏蔽环，实现电缆屏蔽层与设备壳体的可靠接地，满足电磁兼容的设计要求。不同于一体式的电缆固定头，这种分体式的隔板安装结构不需要在设备内部预留过多的操作空间，即便是内部已经布满元器件的旧设备改造，也能从外部完成接头的更换和线缆的穿装，大幅降低改造施工的难度。
