飞机硬系统操纵控制手柄结构设计

　　这套硬连接式飞机操纵控制手柄，是小型固定翼飞行器机械飞控系统的核心输入部件，主要应用在采用纯机械硬传动飞控架构的轻型通航飞机、初级教练机以及小型无人机载机平台上，区别于钢索软传动与电传飞控方案，硬杆传动的操纵延迟更低、反馈手感更直接，不会出现钢索拉伸形变带来的操纵虚位，在对操纵响应精度要求较高的低空作业类飞行器上应用十分广泛。

　　从实际使用场景来看，该手柄布置在驾驶舱主操纵位的侧方或中央台架区域，飞行员通过扳动手柄输入俯仰、滚转的操纵指令，整套机构通过平行布置的硬质传动杆将操纵力传递到舵面摇臂，直接驱动升降舵、副翼完成姿态调整，整套传动路径没有多余的缓冲环节，飞行员可以直接通过手柄的反馈力感知舵面的气流负载，在无助力的小型飞行器上，这种直接的力反馈是飞行员判断飞行状态的重要参考。

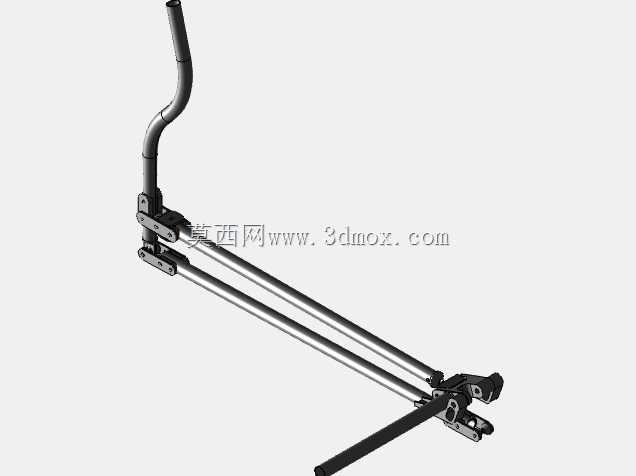

　　结构设计上，手柄握持段采用符合人体工学的弯管造型，握持区做了适配手掌贴合的弧度处理，长时间握持操纵不会产生明显的硌手感，弯管段与下部传动基座的连接位置设置了双铰接支点，两个铰接点采用同轴度极高的销轴连接，既保证了手柄前后、左右扳动时的转动自由度，又通过双支点结构消除了单铰接点容易出现的径向晃动间隙，铰接位置预留了润滑脂注油通道，日常维护时可以直接注入航空润滑脂降低转动磨损，不需要完全拆解机构。下部的两根平行传动杆采用等长设计，杆身选用高强度航空铝合金拉制而成，壁厚控制在1.2mm，在保证杆身抗弯刚度的前提下尽可能降低结构重量，杆端采用叉形耳片与舵面摇臂连接，连接孔内镶嵌有自润滑衬套，能够抵消传动过程中微小的安装角度偏差，避免杆身出现别劲卡滞的问题。

　　安装边界方面，整套操纵机构的基座固定端需要在驾驶舱地板结构上预留四个M6的螺栓安装孔，安装孔位的平面度公差要求控制在0.1mm以内，避免基座安装后出现形变导致操纵卡滞；手柄在中立位置时，握持端距离安装基座的垂直高度为320mm，前后扳动的总行程为120mm，左右扳动的总行程为90mm，传动杆的伸出长度可以通过杆端的调节螺纹进行微调，调节范围为±15mm，安装调试时可以通过调整杆长来校准舵面的中立位置，不需要额外加工定制垫片。整套机构的所有转动副都设置了防尘密封胶圈，能够阻挡驾驶舱内的灰尘、碎屑进入铰接缝隙，在通用航空的露天停放场景下，也能减少雨水、凝露对铰接部位的锈蚀影响，日常维护只需要按照定检周期加注润滑脂即可，不需要频繁拆解更换易损件。

　　设计过程中重点校核了传动路径的运动干涉问题，在手柄全行程扳动的过程中，两根平行传动杆与周边的驾驶舱结构、管线预留了至少10mm的安全间隙，不会出现运动过程中剐蹭周边部件的问题；铰接销轴的剪切强度按照最大操纵力的3倍安全系数进行选型，即使在极端气流冲击下舵面出现反向载荷，也不会出现销轴断裂的失效问题。手柄表面采用黑色硬质阳极氧化处理，既提升了金属表面的耐磨性能，也避免驾驶舱强光下出现反光干扰飞行员视线，握持段可以根据使用需求加装橡胶防滑套，进一步提升高过载飞行场景下的握持稳定性。
