可移动落地式电视支架结构设计

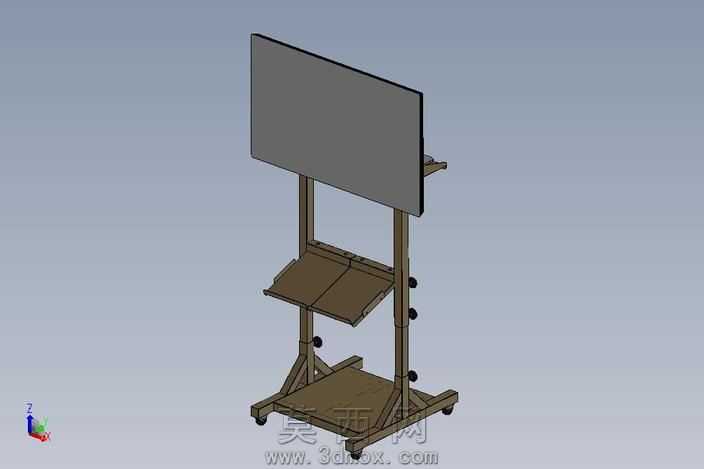

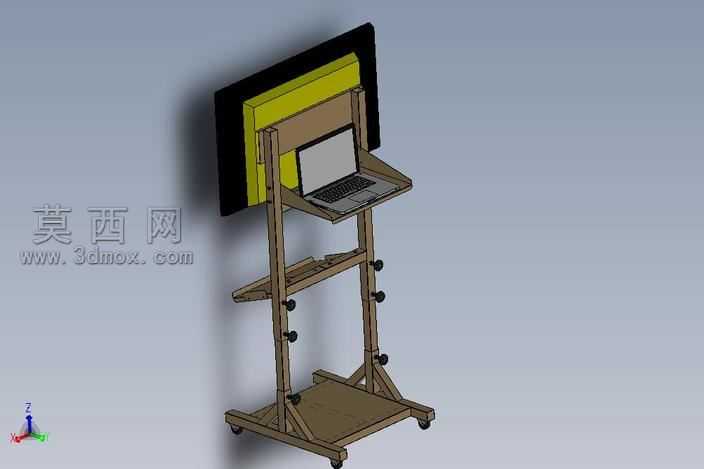

本作品为可移动落地式电视支架的三维参数化模型，采用SolidWorks完成全结构建模，建模过程严格遵循自底向上的装配设计逻辑，先逐一完成各零件的特征建模，再通过标准配合、高级配合完成整体装配，所有零件均保留完整建模特征树，可支持后续参数修改与结构调整。模型整体采用立式框架结构，主体支撑框架采用矩形截面型材搭建，通过对称式双立柱设计保障承重稳定性，立柱上预留多组调节孔位，可适配不同尺寸的平板电视安装需求，同时支持电视安装高度的多档位调节，满足不同场景的观看高度要求。支架中部设置双层可翻折置物托盘，托盘采用带翻边的平板结构，可放置机顶盒、遥控器、影音配件等物品，托盘与立柱之间采用铰接连接结构，可根据使用需求翻折收起或展开使用，兼顾实用性与空间灵活性。支架底部为H型承重底座，底座四角安装万向带刹车脚轮，既可以实现支架的轻松推移换位，也可以在固定位置时踩下刹车锁定轮体，避免支架发生滑移，底座同时设置加强斜撑结构，连接立柱与底座横梁，大幅提升整体框架的抗扭、抗倾斜能力，保障大尺寸电视安装后的结构稳定性。材质渲染方面，主体框架赋予哑光黑色金属喷塑材质，模拟钢制支架的表面质感，置物托盘赋予深棕色耐磨板材材质，脚轮赋予黑色硬质橡胶与金属支架组合材质，电视屏幕赋予深灰色哑光屏幕材质与黑色窄边框材质，整体渲染效果贴近真实商用移动电视支架的实物外观。设计过程中充分考虑了人机工程与使用场景，整体结构无尖锐外露棱角，各连接部位均做圆角过渡处理，升降调节结构采用快拆式锁紧旋钮，无需额外工具即可完成高度调整，置物层的承重分布经过重心校核，确保放置物品后整体重心始终落在底座支撑范围内，避免发生倾覆风险，可广泛应用于会议室、展厅、教学场所等需要灵活移动显示设备的场景。
