线性滑动导轨模组三维结构设计

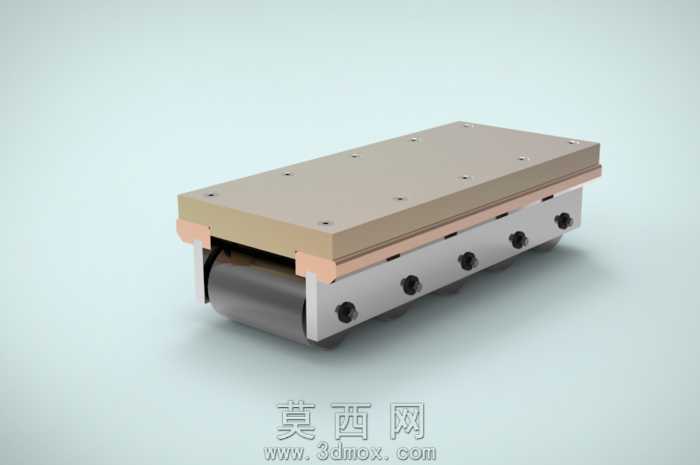

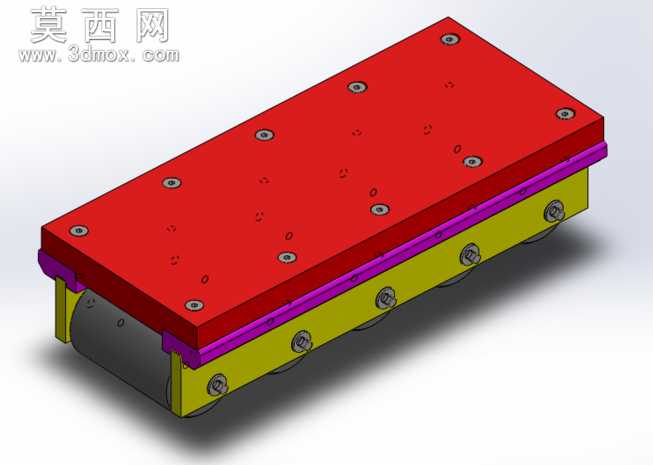

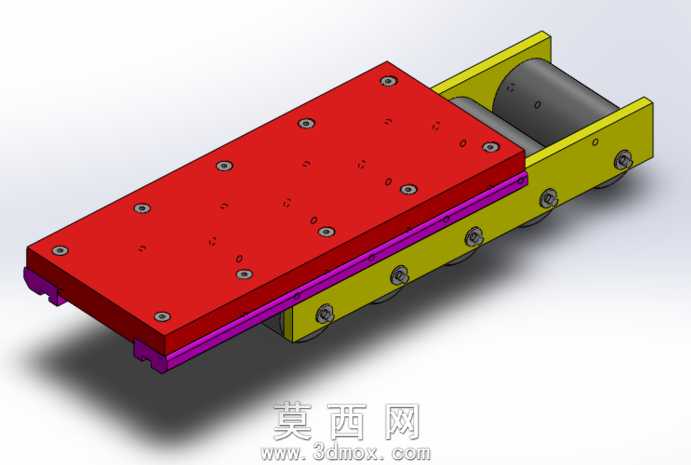

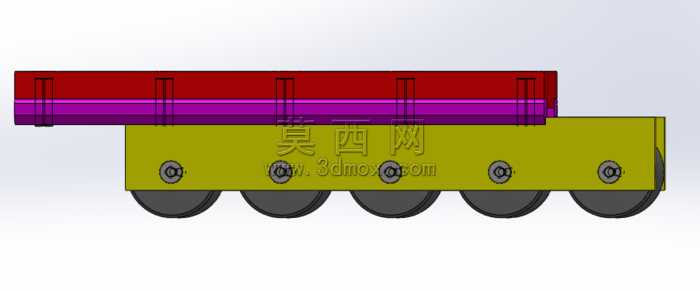

本作品为线性滑动导轨模组的三维建模设计，采用SolidWorks完成全参数化建模流程，建模过程遵循机械设计的装配基准统一原则，以模组底部安装面为核心基准搭建整体装配层级，确保各零部件的配合公差符合精密传动部件的设计规范。首先完成核心承载滑块基体的建模，基体采用长方体构型，侧面均匀排布内六角安装螺孔，建模时通过线性阵列特征快速完成螺孔的等距排布，同时对螺孔的沉头深度、螺纹小径参数进行精准设定，匹配标准紧固件的安装尺寸要求。滑块上方的安装盖板采用独立零件建模，盖板表面预留多组设备安装螺孔，通过拉伸凸台、切除特征完成孔位布局，盖板与滑块基体之间设置铜质隔层，隔层建模时赋予H62黄铜材质属性，通过外观纹理设置还原金属哑光质感，同时在隔层与滑块、盖板的配合面添加重合配合约束，保证装配间隙控制在合理范围。滑块底部集成圆柱辊子滑动组件，辊子采用高碳铬轴承钢材质，建模时通过回转特征完成辊子的圆柱构型，表面设置镜面抛光的金属材质效果，还原辊子的高光滑面特性，辊子与滑块基体的安装槽之间添加同轴心配合，确保辊子可沿导轨方向顺畅滚动。整体渲染阶段采用柔和的影棚布光方案，主光源从斜上方45度投射，搭配辅助补光弱化零件阴影死角，背景采用浅灰蓝色渐变底色突出金属零件的质感，对不同材质的零件分别设置对应的外观属性：钢质零件设置略带磨砂的金属反光效果，铜质隔层设置暖调金属光泽，安装盖板设置银灰色阳极氧化质感，通过渲染参数调整还原真实工业部件的视觉效果。设计过程中充分考虑模组的实际安装使用场景，所有外露安装孔位均符合通用工业安装标准，各零件的壁厚、倒角细节均做了工艺性处理，避免出现尖锐棱角与加工死角，整体结构紧凑，可直接应用于自动化设备的线性传动场景，建模过程保留了完整的特征树与参数关联，可根据实际使用需求快速调整模组的长度、安装孔位间距等核心参数，适配不同的行程与安装要求。
